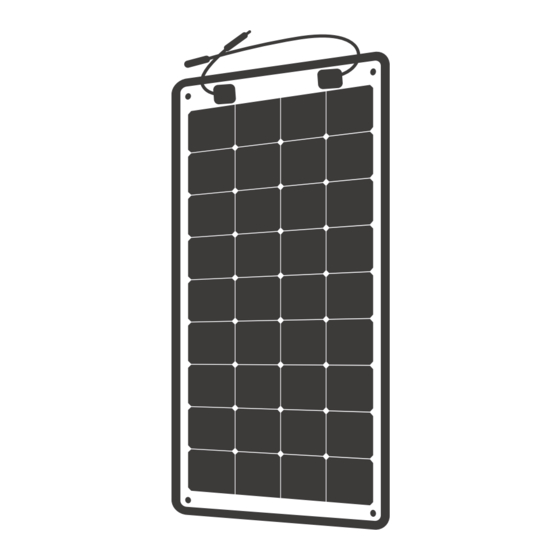

Renogy RNG260D-Serie Handbuch
Photovoltaike(pv) module
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Renogy RNG260D-Serie
Inhaltszusammenfassung für Renogy RNG260D-Serie

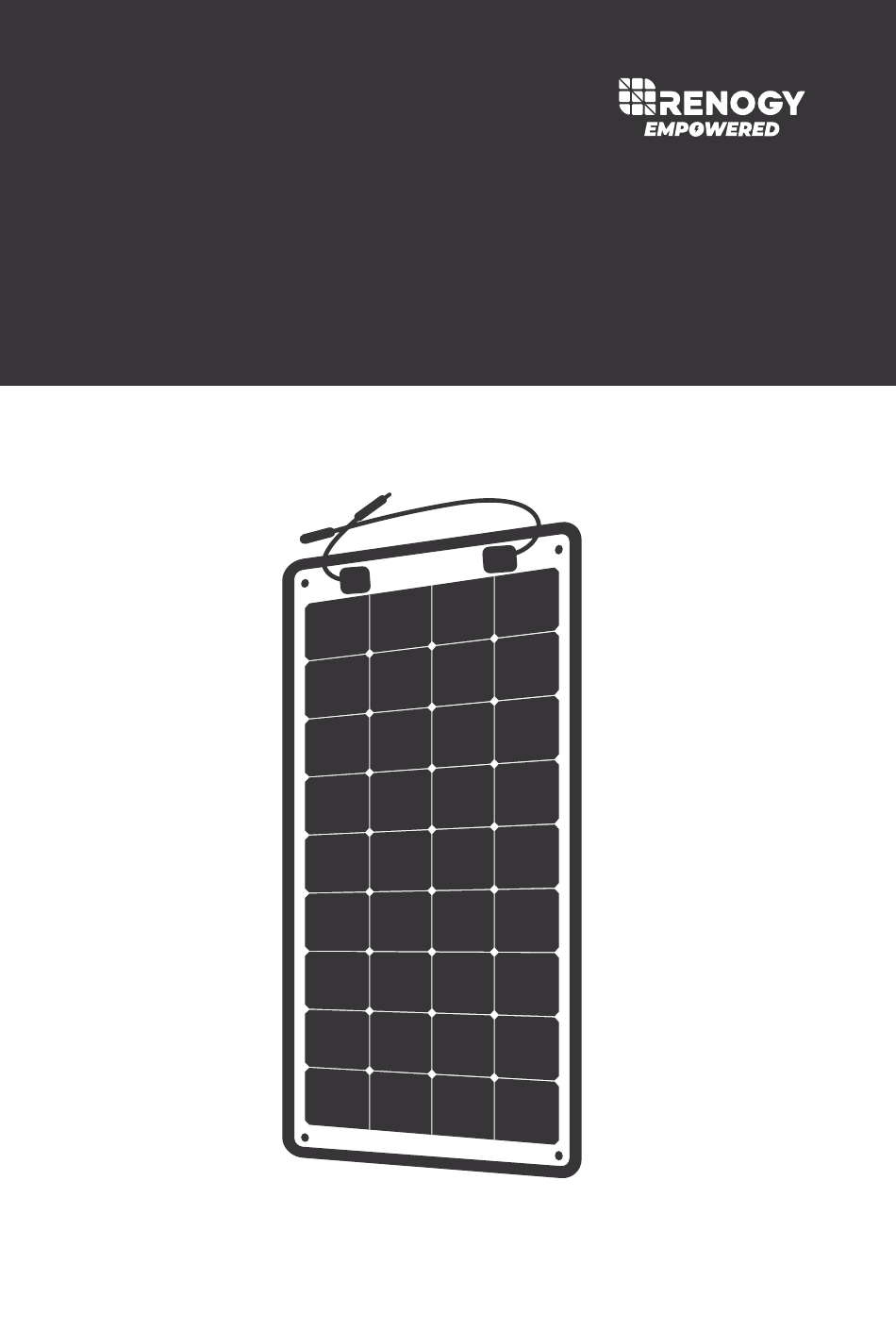

- Seite 1 HANDBUCH FÜR PHOTOVOLTAIKE(PV) MODULE Version 1.0...
-
Seite 2: Inhaltsverzeichnis
Inhalte Zweck dieses Handbuchs Haftungsausschluss Allgemeine Sicherheit Sicherheitsmaßnahme Produkt Identifizierung Hinweise bei der Installation Auspacken und lagern Anforderungen vor der Installation Umgebungsforderung bei der Installation System Brandschutzklasse Module-Montage Verschrauben Top-Down-Klemmen Erdung Elektroinstallation Kabel und Leitungen Bypass Dioden Allgemeine Installation Netzverbundenes elektrisches System Inbetriebnahme und Wartung Testen, Inbetriebnahme und Fehlerbehebung Wartung... -
Seite 3: Zweck Dieses Handbuchs
Renogy übernimmt keine Verantwortung für Verletzungen von Patenten oder anderen Rechten Dritter, die sich aus der Verwendung des PV-Produkts ergeben können. Die Informationen in diesem Handbuch basieren auf dem Wissen und der Erfahrung von Renogy und gelten als zuverlässig. Solche Informationen, einschließlich Produktspezifikationen (ohne Einschränkungen) und Vorschläge, stellen jedoch keine Garantie dar. -
Seite 4: Sicherheitsmaßnahme
Mit Solarmodule wird die Lichtenergie zu Gleichstrom in elektronischer Energie umwandelt. Diese Module können bodenmontieren, auf Dach, Fahrzeugen oder Booten montiert werden. Versuchen Sie nicht, das Modul zu zerlegen, und entfernen Sie keine angehängten Typenschilder oder Komponenten. Tragen Sie keine Farbe oder Klebstoff auf die Oberfläche des Moduls auf. Es darg kein künstlich konzentriertes Sonnenlicht direkt auf die Module . -
Seite 5: Produkt Identifizierung
Produkt Identifizierung Renogy Module wurden für die Anwendungsklasse A qualifiziert. Module, die gemäß IEC 61140 und innerhalb dieser Anwendungsklasse für die Sicherheit qualifiziert sind, die Anforderungen für die Sicherheitsklasse II erfüllen. Module, die unter diese Klasse fallen, sollten in Systemen verwendet werden, die mit einer Spannung über 50 VDC oder einer Leistung über 240 W betrieben werden und bei denen ein allgemeiner Kontaktzugang zu... -
Seite 6: Hinweise Bei Der Installation
Überprüfen Sie die geltenden Bauvorschriften und stellen Sie sicher, dass die Struktur die Systemlast des Moduls tragen kann Stellen Sie sicher, dass das Stützdach feuerfest ist. Renogy-Module sind gemäß UL790-Standard als Klasse C aufgeführt Auspacken und lagern VORSICHT Packen Sie die Module vorsichtig aus und achten Sie dabei auf alle Anweisungen auf der Palette. -
Seite 7: Umgebungsforderung Bei Der Installation
Bäume, Gebäude oder Hindernisse sollen vermeindet werden System Brandschutzklasse Die Brandschutzklasse von Renogy-Modulen gilt nur, wenn sie in der in den mechanischen Montageanweisungen angegebenen Weise montiert werden. Stellen Sie bei der Installation von Modulen auf Dächern sicher, dass die Dächer dem Brandschutzklasse von Renogy-Modulen entsprechen. -
Seite 8: Module-Montage
Module-Montage Alle hier beschriebenen Installationsmethoden dienen nur als Referenz und Renogy stellt keine eigenen Montagekomponenten zur Verfügung. Stattdessen ist der Systeminstallateur dafür verantwortlich, dass bei der Installation alle Codes eingehalten werden. Alle Einschränkungen des Montagesystems hinsichtlich der Neigung oder des Zubehörs,... -
Seite 9: Top-Down-Klemmen
Die tatsächliche Schraube hängt vom Geländer und dem professionellen Installateur ab. Top-Down-Klemmen Klemmen sind eine zugelassene Montagemethode für Renogy-Module. Eine Klemme hält zwei Module hintereinander. Die Mittellinie der Klemmen muss mit den Befestigungslöchern des Moduls übereinstimmen und gemäß Code installiert werden. -
Seite 10: Erdung
Der Rahmen des PV-Moduls sowie alle nicht stromführenden Metallteile fester Geräte, die mit Strom versorgt werden können, müssen geerdet werden, um einen elektrischen Schlag zu vermeiden. Renogy empfiehlt, alle PV-Modulrahmen zu erden, um die Spannung zwischen den leitenden Geräten sicherzustellen und Die Erdung ist unter allen Umständen Null. -
Seite 11: Elektroinstallation
Fehlerhafte Verbindungen können zu einem elektrischen Schlag führen. Stellen Sie daher sicher, dass alle Verbindungen sicher befestigt sind. Renogy-Module können im Quer- oder Hochformat installiert werden. Stellen Sie sicher, dass zwischen den Modulen und der Oberfläche der richtige Abstand besteht, um die Luftzirkulation zu ermöglichen. -
Seite 12: Bypass Dioden
Moduls und die Leistungsverluste begrenzt werden. Sie schützen das Modul jedoch nicht vor Überstrom.Überstromschutzgeräte müssen verwendet werden, wenn mehr als 2 Module in Reihe geschaltet werden. Wenn die Bypass-Dioden ausfallen, sollten sich Installateure oder Wartungspersonal an das Unternehmen wenden (Renogy). Model Rating SPA2040 Tj Max = 200°C, if 20A... -
Seite 13: Allgemeine Installation
Im unwahrscheinlichen Fall eines Diodenausfalls empfiehlt Renogy, einen qualifizierten Servicetechniker zu beauftragen, um festzustellen, ob Dioden ausgefallen sind, und um einen Austausch vorzunehmen. Allgemeine Installation Die Module sind mit PV-Kabel Verbindern ausgestattet, die dem Standard von Verbinderverwendung in Photovoltaiksystemen, UL 6703, entspricht. In der Modulliteratur finden Sie die entsprechenden Stecker. -
Seite 14: Inbetriebnahme Und Wartung
Inbetriebnahme und Wartung Renogy empfiehlt, dass alle Arbeiten zur Inbetriebnahme und Wartung einer Anlage von einem qualifizierten Solar-PV-Techniker durchgeführt werden müssen! Testen, Inbetriebnahme und Fehlerbehebung Testen Sie alle elektrischen und elektronischen Komponenten Ihres Systems vor Inbetriebnahme. Folgen Sie den Gebrauchsanweisungen, die den Komponenten und Ausstattungen beiliegen. -
Seite 15: Wartung
Nennwert abweicht, deutet dies auf eine schlechte elektrische Verbindung hin. Wartung Renogy empfiehlt die folgenden Wartung für die optimale Leistung der Module: Machen Sie die Glasoberfläche der Module sauber. Verwenden Sie zum Reinigen immer Wasser und einen weichen Schwamm oder ein Tuch. Ein mildes, nicht scheuerndes Reinigungsmittel kann verwendet werden, um hartnäckigen Schmutz zu entfernen. - Seite 16 RENOGY.COM Renogy reserves the right to change the contents of this manual without notice. 2775 E Philadelphia St, Ontario, CA 91761, USA 909-287-7111 www.renogy.com support@renogy.com 苏州高新区科技城培源路1号5号楼-4 400-6636-695 https://www.renogy.cn support@renogy.cn https://www.renogy.jp supportjp@renogy.com https://ca.renogy.com supportca@renogy.com https://au.renogy.com supportau@renogy.com https://uk.renogy.com supportuk@renogy.com https://de.renogy.com supportde@renogy.com...
