Bedienungsanleitung Strand DIG12 Dimmer

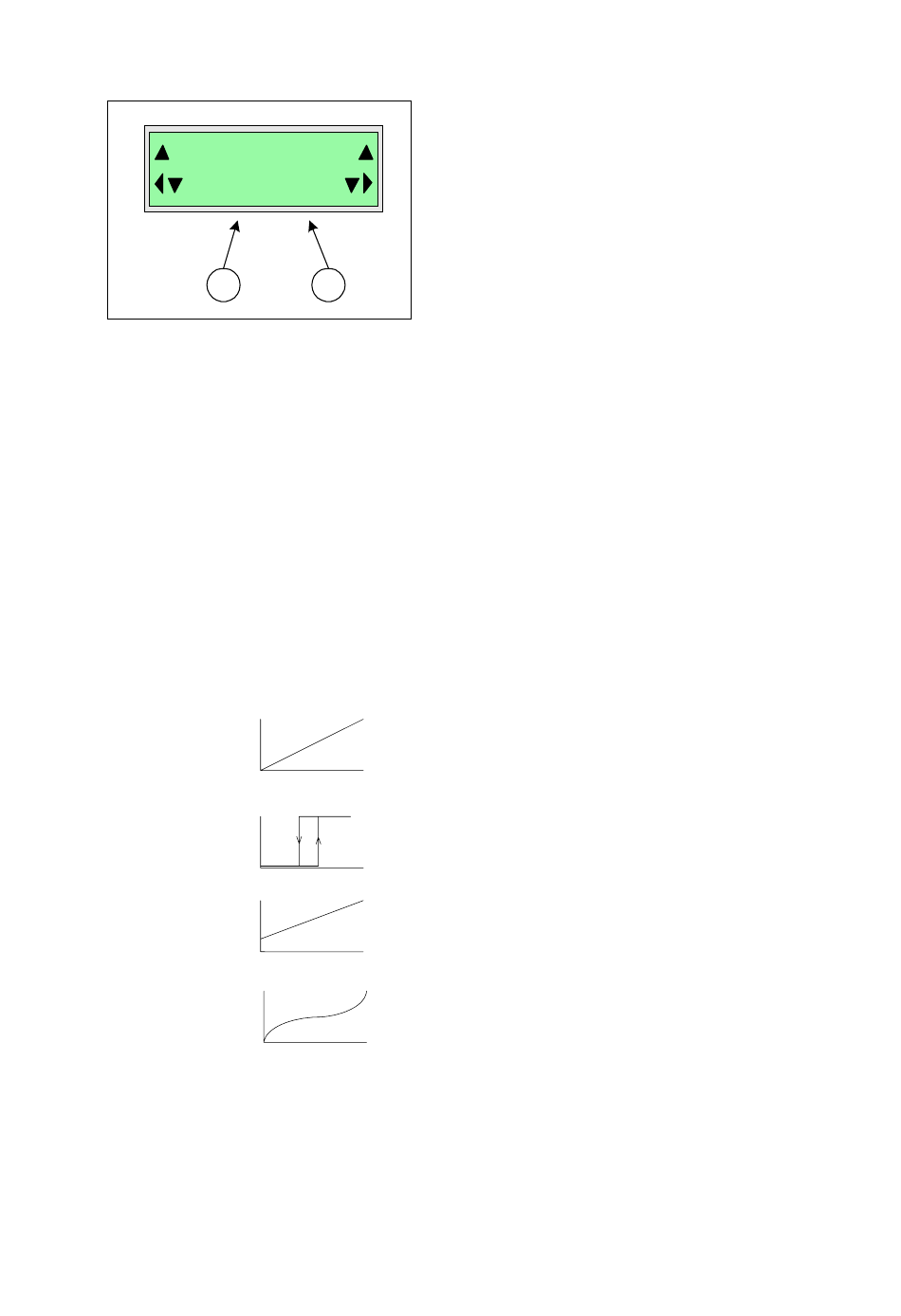

Curve Setup
CH 01= Prop.
1
1.
Dimmerkanal-Anzeige
Zeigt den aktuellen Dimmerkanal an. Durch Betätigen des Links [∧]-, bzw.
Rechts [∨]-Taster können die anderen Dimmerkanäle angewählt werden.
Rechts-Taster
Links-Taster
2.
Kurventyp-Anzeige
Zeigt die aktuelle Ansteuerkurve für den ausgewählten Dimmerkanal an. Das Blinken der Zif-
fern bedeutet, dass die Ansteuerkurve durch drehen am Data-Wheel in verschiedene Ansteu-
erkurven eingestellt werden kann:
Prop. :
NonDim :
Fluore :
S-curve :
Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] das Kur-
ven-Einstellungsmenü verlassen und in das Kurven-Kontrollmenü zurückgekehrt werden. Die
vorgenommenen Einstellungen werden abgespeichert.
__________________________________________________________________________________
Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199
2
[∨]:
Der Dimmerkanal wird um 1 erhöht
[∧]:
Der Dimmerkanal wird um 1 verringert
Der Zusammenhang zwischen Ein- und Ausgang ist
1:1 (Default).
Der Ausgang schaltet erst ab 35% Ansteuerung ein
und bei 25% wieder aus.
Der Ausgang hat schon bei 0% Ansteuerung einen
Offset von 40% am Ausgang.
Gleicht die durch die Phasenanschnittsteuerung ver-
ursachte Nichtlinearität aus. Dadurch wird ein optisch
lineares Ausgangsverhalten erzielt.
Stand: 12/04
