Inhaltszusammenfassung für Strand DIG 12
- Seite 1 STRAND DIG 12 12x 2,3KW Dimmer Bedienungsanleitung Stand: 12/04...
-
Seite 2: Inhaltsverzeichnis
Netzanschlussfehler..................... 34 Fehlerhaftes DMX- Steuersignal .................. 34 Auslösen der Leitungsschutzschalter des Dimmers............. 34 Übertemperatur ......................35 Konformitätserklärung Anhang DMX-Tabelle ........................ 37 Die DMX-Karte ......................38 __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 3: Allgemeines

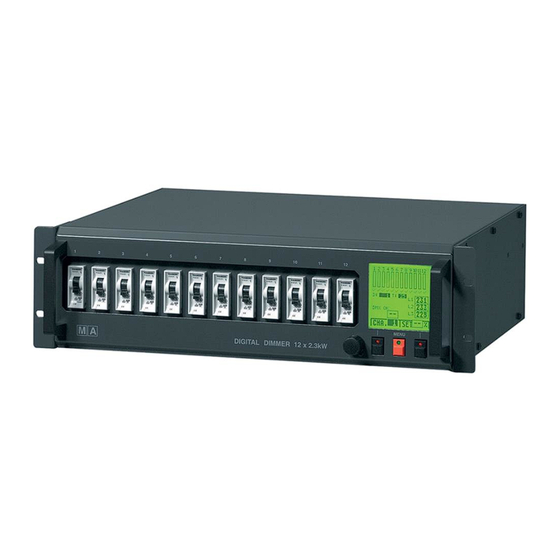

Allgemeines Gerätebeschreibung Der Strand DIG12 ist ein professioneller Dimmer für den Bühnen- und Studiobetrieb. Er beinhaltet zwölf einzeln ansteuerbare Leistungssteller, die im Dauerbetrieb mit je 2300 Watt ohmscher oder ohmsch-/ induktiver Last belastet werden können. Die Lastströme werden durch Phasenanschnitt gesteuert. Eine aufwendige Entstörung durch LC-Filter (Blechpaketluftspaltdrosseln, Funkentstörkondensatoren) ge-... -
Seite 4: Sicherheitshinweise
Elektrofachkraft wieder in Betrieb genommen werden • Die Gebrauchslage des Gerätes ist beliebig. • Der RCD-Schutzschalter ist kein Gerätenetzschalter und dient nicht zum Ein-/Ausschalten ! __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 5: Technische Daten
Umgebungstemperatur: = 40°C Gehäuse: 19” (482mm) 3HE (132mm) Einschubgehäuse, Einbautiefe: 420 mm + Lastanschlussstecker Gewicht: 18 kg Design und technische Änderung ohne vorherige Ankündigung vorbehalten. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 6: Inbetriebnahme
PIN 14 = Neutralleiter Kanal 6 (12) PIN 7 = nicht belegt PIN 15 = nicht belegt PIN 8 = nicht belegt PIN 16 = nicht belegt __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 7: Elektrische Anschlüsse (Steuerseitig)
= Kanal 1...12 Pin 13 = + 20V Stromversorgung für Lichtstellpulte (ungeregelt, max. 500 mA) Pin 14 = nicht belegt Pin 15 = Masse (GND) __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 8 DMX- Ausgang zwischen DATA + und DATA - ein Abschlusswiderstand von 120 Ohm gesetzt werden (XLR- Stecker ohne Kabel, Widerstand zwischen PIN 2 und PIN 3 löten). __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 9: Einschalten Des Gerätes
Anzeige dunkel. Diese Kontrollanzeige ist unabhängig von der Höhe der Kanalansteuerung (Hinweis: Kanäle die über 80% angesteuert sind, werden beim Betätigen des Tasters auf 80% gesetzt). __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 10: Dimmereinstellungen Und -Anzeigen Über Das Lc-Display
Dient zum Steuern des Display-Menüs. Durch Betätigung wird das aktuelle Menüfenster ver- lassen und in das darrüberliegende Menüfenster gewechselt. Die vorher veränderten Display- Einstellungen werden daraufhin gespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 11: Der Display-Menübaum
Bedienungsanleitung Strand DIG12 Dimmer Stand: 12/04 2.7.1 Der Display-Menübaum Der Display-Menübaum zeigt alle Ebenen des Steuerungsmenüs. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 12 Befindet man sich nicht im Hauptkontrollmenü und es ist innerhalb von 30 Sekunden keine Eingabe über das Data-Wheel bzw. über die vier Taster erfolgt, wird in das Hauptkontrollmenü zurückgekehrt. Diese Funktion ist in allen Menüs außer im Testmodus aktiviert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 13: Das Hauptkontrollmenü
DMX-Signal liegt an und ist auf den Dimmerausgang geschaltet fail: DMX-Signal ist ungültig oder das DMX.Signal liegt an, ist aber nicht auf den Dimmerausgang geschaltet. DMX-Startadressenanzeige Zeigt die eingestellte DMX-Startadresse an. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 14: Einstellen Der Dmx-Startadresse
Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] das DMX-Adress-Menü verlassen und in das Hauptkontrollmenü zurückgekehrt werden. Die vorgenommenen Einstellungen werden abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 15: Überprüfen Der Lastausgänge Und Reseten Des Dimmers
Reset durchgeführt und alle Einstellungen des Dimmers auf Default-Werte zurückge- setzt. Y: Reset wird durchgeführt. Es werden alle Einstellungen auf Default-Werte zu- rückgesetzt. N: Resetvorgang abbrechen und ins Reset- Loadcheck-Fenster zurückkehren. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 16: Testen Der Dimmer-Kanäle
Data-Wheel der Testwert verändert werden kann. Der Test-Wert kann die Werte 30%, 50% oder 100% annehmen. Durch Betätigen der Runter-Taste [⇐] wird in den Test-Modus gesprungen und der eingestellte Test- Wert übernommen. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 17 Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] der Test- Modus verlassen und in das Test-Menü zurückgekehrt werden. Die vorgenommenen Einstellungen werden abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 18: Lampenvorheizung (Preheat)
Lampenvorheizungs-Einstellungen können nach Betätigen der Runter-Taste [⇐] und einer anschließenden Sicherheitsabfrage gelöscht werden. Durch Betätigen der Runter-Taste [⇐] bei blinkendem ON bzw. OFF wird in das Lampenvorhei- zungs-Einstellungsmenü gesprungen. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 19 Befindet man sich im ALL-Modus (zwischen Kanal 1 und Kanal 12 bzw. 14) und betätigt die Hoch-Taste [⇔] wird der ALL-Wert in alle Kanäle übernommen und abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 20: Kanalbegrenzung (Limiter)
(Löschen bedeutet, die Begrenzungen werden auf 100% gesetzt). Durch Betätigen der Runter-Taste [⇐] bei blinkendem ON bzw. OFF wird in das Begrenzungs- Einstellungsmenü gesprungen. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 21 Befindet man sich im ALL-Modus (zwischen Kanal 1 und Kanal 12 bzw. 14) und betätigt die Hoch-Taste [⇔] wird der ALL-Wert in alle Kanäle übernommen und abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 22: Ansteuerkurven (Curves)
Kurvenausgabe-Einstellungen können nach Betätigen der Runter-Taste [⇐] und einer anschließenden Sicherheitsabfrage gelöscht werden. Durch Betätigen der Runter-Taste [⇐] bei blinkendem ON bzw. OFF wird in das Ansteuerkurven- Einstellungsmenü (Curve Setup) gewechselt. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 23 Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] das Kur- ven-Einstellungsmenü verlassen und in das Kurven-Kontrollmenü zurückgekehrt werden. Die vorgenommenen Einstellungen werden abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 24: Kanalzuordnung (Patching)
Runter-Taste [⇐] und einer anschließenden Sicherheitsabfrage gelöscht werden. Durch Betätigen der Runter-Taste [⇐] bei blinkendem ON bzw. OFF wird in das Kanalzuordnungs- Einstellungsmenü (Patch Setup) gewechselt. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 25 Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] das Kanal- zuordnungs-Einstellungsmenü verlassen und in das Kanalzuordnungskontroll-menü zurückge- kehrt werden. Die vorgenommenen Einstellungen werden abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 26: Lichtstimmungen (Presets)
Programmierung der einzelnen Lichtstimmungen über das Lichtmischpult möglich. Y : Das Eingangsignal wird in die gewählte Lichtstimmung kopiert N : Schnappschuss-Funktion abbrechen und zurückkehren in das Preset- Kontrollfenster __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 27 Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] das Pre- set-Einstellungsmenü verlassen und in das Preset-Kontrollmenü zurückgekehrt werden. Die vor- genommenen Einstellungen werden abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 28: Lauflicht-Programmierung (Chaser)
Data-Wheel andere Einstellungen vorgenommen werden können. Die Einstellung der Lauflicht-Nummer liegt im Bereich von 1 – 3. Durch Betätigen der Runter-Taste [⇐] wird in die ausgewählte Lauflicht-Einstellung gewechselt. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 29 Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] das Lauf- licht-Einstellungsmenü verlassen und in das Chaser-Kontrollmenü zurückgekehrt werden. Die vorgenommenen Einstellungen werden abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 30: Das Rampenzeit- (Fade-Time) Einstellungsmenü
Hinweis: Für die Chaser 1, Chaser 2 und Chaser 3 sind jeweils separate Haltezeiten ein- stellbar. Durch Betätigen der Links-Taste [∧] wird die eingestellte Zeit gespeichert und das Haltezeit- Einstellungsmenü verlassen. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 31: Belegen Der Chaser-Steps Mit Lichtstimmungen (Presets)
Nachdem die Einstellungen abgeschlossen sind, kann durch Betätigen der Hoch-Taste [⇔] das Lauf- licht-Zuteilungsmenü verlassen und in das Lauflicht-Einstellungsmenü zurückgekehrt werden. Die vorgenommenen Einstellungen werden abgespeichert. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 32: Benutzerdefinierte Einstellungen (Setup)
Das Dimmer-Ausgangssignal ist die eingestellte Lichtstimmung. Alle 30 eingestellten Lichtstimmungen können auf den Dimmer- ausgang geschaltet werden. Das Signal wird bei anwählen sofort auf den Dimmer-Ausgang geschaltet. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 33: Rechts-Taster : Einstellen Der Dimmer-Ausfallstimmung
Hold : Die letzten Kanaldaten werden gehalten. Preset 01-30 : Das Dimmer-Ausgangssignal ist die eingestellte Lichtstimmung. Alle 30 eingestellten Lichtstimmungen können auf den Dimmerausgang geschaltet werden. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 34: Einstellen Der Testpriorität
12 CH. : Es ist der 12-Kanal-Dimmerbetrieb eingestellt. (Default) 14 CH.(2Aux) : Im 14-Kanal-Dimmerbetrieb werden die 12 Dimmerkanäle plus die 2 intern aufgeführten Kanäle betrieben. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... - Seite 35 Durch Betätigen der Hoch-Taste [⇔] wird das Setup-Einstellungsmenü verlassen, die Einstellungen gespeichert, und in das Setup-Hauptmenü zurückgekehrt. Wird die Rechts-Taste [∨] gedrückt, er- scheint wieder das 1. Fenster in der Setup-Ebene (Einstellung der Dimmer-Ausfallstimmung). __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
-
Seite 36: Betriebsstörungen (Anzeige Und Beseitigung)
Kanals in Rot angezeigt. Abhilfe: Kanalansteuerung des betroffenen Kanals auf 0% setzen und Leitungsschutzschalter einschalten. Kanalansteuerung auf 100% setzen. Bei erneutem Auslösen Dimmer freischalten und Anlage überprüfen. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 37: Übertemperatur
Gerät eingeschaltet lassen (außer bei einem Lüfterdefekt) und Belüftung verbessern. Der Dimmer schaltet die Kanäle nach dem Erreichen der zulässigen Betriebstemperatur über den Softstart wieder zu. __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 38: Konformitätserklärung
Produkttyp: 12Kanal, 10A, Dimmer Das obige Geräte erfüllt die folgenden Produktspezifikationen Sicherheit: EN 60950 EMV: EN 55103-1 EN 55103-2 EN 50081-1 EN 50082-1 Datum: 04.07.2001 __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 39: Anhang
% i n dezi m al i n hexadezi m al i n % i n dezi m al i n hexadezi m al __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199... -
Seite 40: Die Dmx-Karte
Bedienungsanleitung Strand DIG12 Dimmer Stand: 12/04 Die DMX-Karte XLR-5Pol DMX-Out XLR-5Pol DMX-IN Dip-Schalter: Dip1: EEPROM Off EEPROM On Dip2: Chaser On Chaser OFF Dip3: Dip4: DMX-LCD V0.3 __________________________________________________________________________________ Strand Lighting GmbH, Kurfürstendamm 70, D-10709 Berlin, Tel: +49 30 707 95-10, Fax: -199...
