3.2 Workalu C-Fuß
Das modulare Stecksystem ist ein ergonomisches Tischsystem mit einer individuell einstellbaren Greifraumoptimierung, welches
einfach und schnell durch Anbau- und Zubehörmodule ergänzt und erweitert werden kann. Eine einseitige, sowie doppelseitige
Arbeitsplatzgestaltung ist möglich. Die Grundmodule des C-Fuß Tischsystems bestehen aus 40x40 Aluminium Profilen, sowie die
dazugehörigen Verbindungen, Zubehörteile sind meist mit Stahlbauteilen ergänzt.
Der Arbeitsbereich kann manuell höhenverstellt werden. Über den Klemm-Mechanismus kann die Arbeitshöhe H von 700-970mm
(ohne Arbeitsplatte) verstellt werden. Die Höheneinstellung erfolgt durch Festklemmen des Alu-Profils mittels Schrauben am Halte-
winkel.
Der Arbeitstisch besteht im Wesentlichen aus folgenden Bauteilen:
Grundmodul einseitig
- 2 Seitenteile einseitig, 6 Querstreben, 4 C-Fußwinkel, 4 Tischplattenwinkel, 4 Stellfüße, 6 Endkappen, 40 Verbinder, 16 Nutensteine
inkl. Schraube

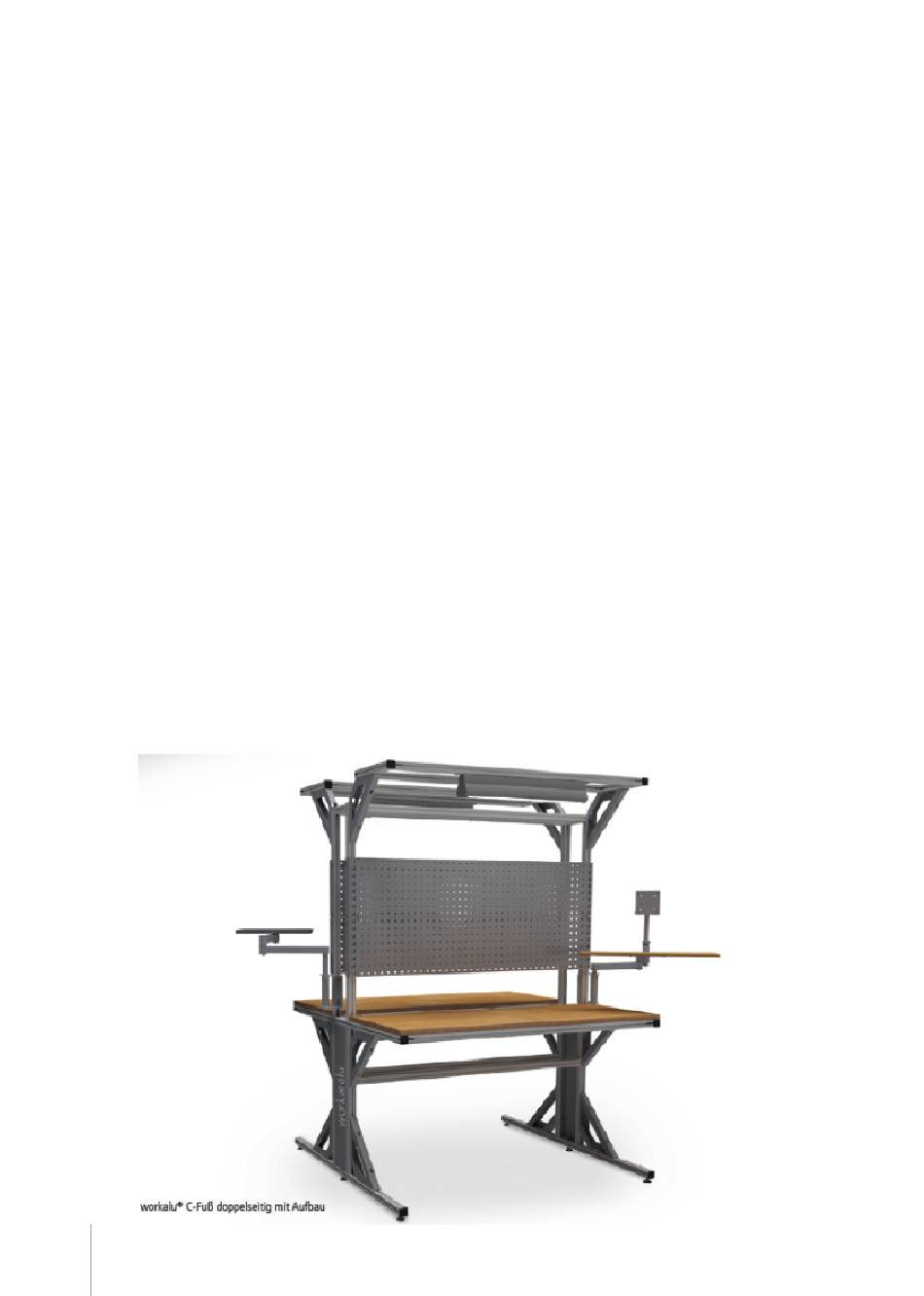

Grundmodul doppelseitig
- 2 Seitenteilen doppelseitig, 8 Querstreben, 8 C-Fußwinkel, 8 Tischplattenwinkel, 6 Stellfüße, 8 Endkappen, 48 Verbinder,
32 Nutensteine inkl. Schraube
Anbaumodul einseitig
- 1 Seitenteil einseitig, 6 Querstreben, 2 C-Fußwinkel, 4 Tischplattenwinkel, 2 Stellfüße, 3 Endkappen, 36 Verbinder, 8 Nutensteine
inkl. Schraube
Anbaumodul doppelseitig
- 1 Seitenteilen doppelseitig, 8 Querstreben, 4 C-Fußwinkel, 8 Tischplattenwinkel, 3 Stellfüße, 4 Endkappen, 40 Verbinder, 16
Nutensteine inkl. Schraube
- ggf. mit Aufbau mit oder ohne Obergestell (genau Spezifikation sieh Montageanleitung)
- Zubehör: Fachböden, Multiwandzubehör, Schwenkarme, Obergestell-Zubehör, Montag-Fix System, Unterhängeschränke,
Schwenkwände, Tisch-Eck-Verbindungen, uvm.
8
