Inhaltszusammenfassung für Samson Concert 288M

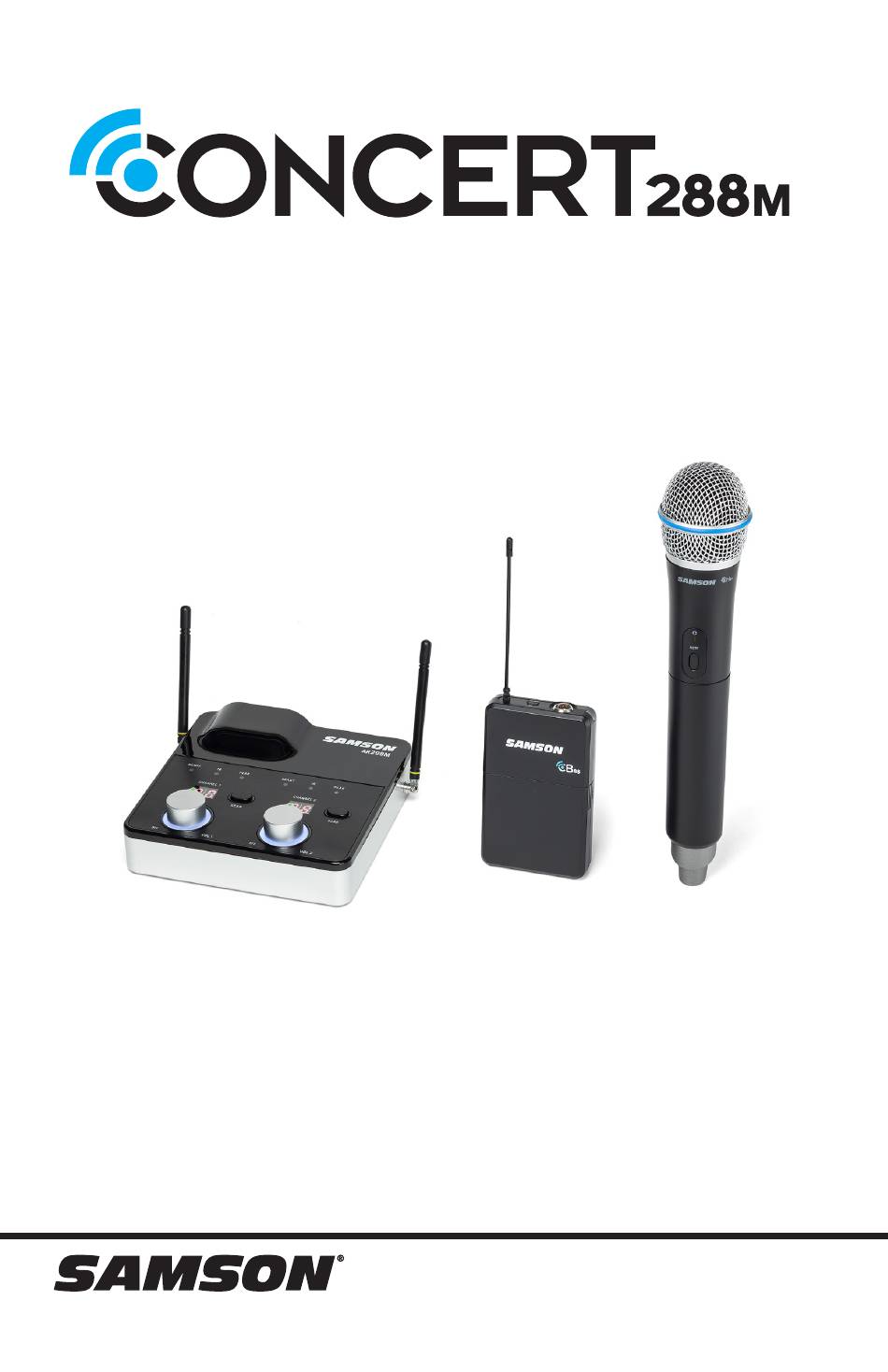

- Seite 1 Drahtloses Zweikanal-UHF-Mikrosystem BEDIENUNGSANLEITUNG DES BESITZERS...
-
Seite 2: Wichtige Sicherheitsinformationen
Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der erforderlichen Bearbeitung, Verwertung und Wiederverwertung unterzogen wird und verhindern so mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit. Copyright 2020, Samson Technologies Corp V1.2 Samson Technologies Corp. 278-B Duffy Ave Hicksville, NY 11801 www.samsontech.com... - Seite 3 Wichtige Sicherheitsinformationen FCC-Regeln und -Bestimmungen Kabellose Empfänger von Samson sind nach den FCC-Richtlinien Teil 15 und Sender nach den FCC-Richtlinien Teil 74 zertifiziert. Die Lizenzerteilung der Geräte von Samson liegt in der Verantwortung des Benutzers, und die Lizenzierbarkeit hängt von der Klassifizierung, Anwendung und ausgewählten Frequenz des Benutzers ab.

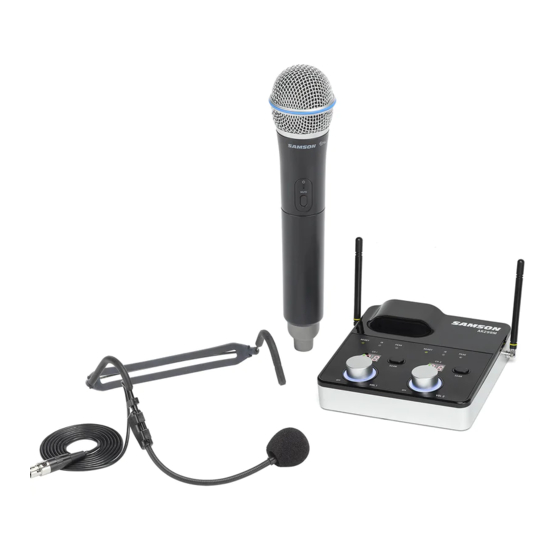

- Seite 4 Einführung Herzlichen Glückwunsch zum Kauf des drahtlosen Zweikanalsystems von Samson Concert 288m! Das Concert 288m ist die ideale Lösung für jede Anwendung, die zwei drahtlose Mikrofone erfordert, aber es funktioniert mit einem Sender - alles hängt von Ihren spezifischen Leistungsanforderungen ab.
- Seite 5 VOLUME / Power Control - Dieser Drehknopf steuert den Pegel des Empfängerausgangs und schaltet den AR299m ein und aus. Drehen Sie den Regler im Uhrzeigersinn, um das System einzuschalten. Drehen Sie den Knopf gegen den Uhrzeigersinn, bis er einrastet, um das System auszuschalten. Concert 288m Dual Wireless...
- Seite 6 Funktionen des AR299m Empfängers an der Rückseite DC-Eingang - Schließen Sie hier das mitgelieferte Netzteil an. WARNHINWEIS: Ersetzen Sie kein anderes Netzteil. Andernfalls kann der AR299m schwer beschädigt werden und die Garantie wird ungültig. MISCHAUSGÄNGE - Verwenden Sie diese unsymmetrischen 1/4"- und 1/8"-Buchsen, wenn Sie den AR299m an ein Audiogerät (-10 dBV) anschließen.
- Seite 7 Gurtclip - Verwenden Sie diesen Clip, um den CB88-Sender an einem Gurt zu befestigen. Entriegelung der Batterieabdeckung - Drücken Sie beide Seiten ein und ziehen Sie sie zurück, um die Batterieabdeckung des CB88 zu öffnen. Antenne - Diese fest angebrachte Senderantenne sollte im Normalbetrieb vollständig ausgefahren sein. Concert 288m Dual Wireless...
- Seite 8 Führung - CB88 Gurtpaket-Sender Input GAIN Control - Dieser Regler passt die Eingangsempfindlichkeit des Senders an, um sie besser an das Lavalier- oder Kopfhörer-Mikrofon anzupassen und Überlastung/ Verzerrung zu steuern. Für eine optimale Leistung stellen Sie die Input GAIN Control mit dem mitgelieferten Schraubendreher so ein, dass die PEAK-Anzeige des AR299m bei hohen Werten zu leuchten beginnt, und drehen Sie sie dann langsam herunter, bis die PEAK-Anzeige aufhört zu leuchten.
- Seite 9 Die Batterieabdeckung muss geöffnet sein und die IR-Linse zum Empfänger zeigen, um den ausgewählten Kanal zu laden. Schraubendreher - Entwickelt für die Verwendung bei der Einstellung der CH88 Input GAIN Control (siehe #5 Input GAIN Control HH). Concert 288m Dual Wireless...
- Seite 10 Einbau der Senderbatterie Damit Ihr drahtloses System ordnungsgemäß funktioniert, müssen Sie zwei neue AA-Batterien einlegen. CH88 - Drehen Sie die Batterieabdeckung gegen den Uhrzeigersinn, um sie zu entfernen. Drücken Sie auf die Lasche, um den Deckel der Batterieabdeckung zu öffnen. Legen Sie zwei AA (LR6) Batterien ein und achten Sie dabei auf die Polmarkierungen.
- Seite 11 Wiederholen Sie die Schritte 4-6, um den anderen Sender für Kanal 2 des AR299m einzustellen. HINWEIS: Je nach Anwendung können Sie entweder den symmetrischen Kanal 2 XLR-Ausgang oder den gemischten, unsymmetrischen Ausgang (1/4" oder 1/8") verwenden. Concert 288m Dual Wireless...
-
Seite 12: Fehlerbehebung
Fehlerbehebung Problem Lösungen Vergewissern Sie sich, dass sowohl der Sender als auch der Empfänger eingeschaltet sind. Vergewissern Sie sich, dass die Batterien des Senders richtig eingesetzt sind. Überprüfen Sie, ob der Sender nicht stumm geschaltet ist. Vergewissern Sie sich, dass der AR299m Adapter korrekt angeschlossen und mit einer Steckdose verbunden ist. -
Seite 13: Spezifikationen
>50dB Betriebsspannung 15VDC 600mA Abmessungen (LxBxH) 130 mm x 130 mm x 130 mm x 39 mm Gewicht 320 g Bei Samson verbessern wir unsere Produkte ständig, daher können sich Spezifikationen und Bilder ohne Vorankündigung ändern. Concert 288m Dual Wireless... - Seite 14 Kanalpläne Gruppe K 470-494MHz 470,125 474,625 479,125 483,625 488,125 470,350 474,850 479,350 483,850 488,350 470,575 475,075 479,575 484,075 488,575 470,800 475,300 479,800 484,300 488,800 471,025 475,525 480,025 484,525 489,025 471,250 475,750 480,250 484,750 489,250 471,475 475,975 480,475 484,975 489,475 471,700 476,200 480,700 485,200...
- Seite 15 * Nicht für den Einsatz in den USA und Kanada geeignet. ** Nicht für die Verwendung in der EU geeignet. Für Fragen zu den verfügbaren Kanälen in Ihrer Nähe wenden Sie sich bitte an Ihren lokalen Samson-Händler. Concert 288m Dual Wireless...
- Seite 16 Haben Sie Probleme mit Ihrem drahtlosen Concert 288m System? Wir können helfen! KONTAKTIEREN SIE UNSER SUPPORT-TEAM: support@samsontech.com Unsere Experten können Ihnen bei der Lösung aller Probleme helfen. Verfolgen Sie uns: @samson @samsontech @samson_technologies Samson Technologies 278-B Duffy Ave Hicksville, NY 11801 Telefonnr.
