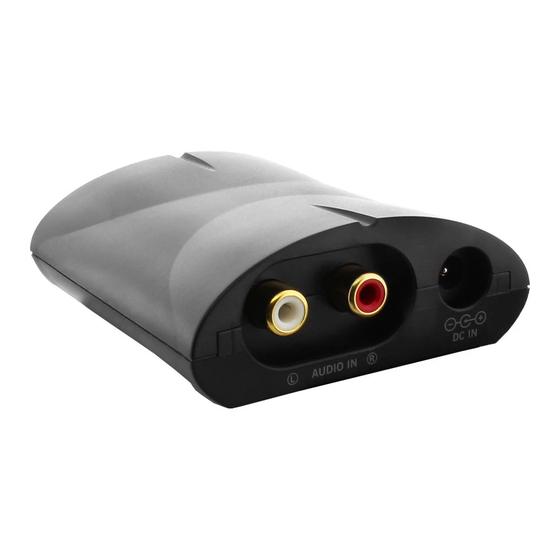

89909F - InLine® Analog zu Digital Audio Konverter
Eingang Cinch Stereo, Ausgang Toslink / Koaxial
Wandelt analoge Stereo Audiosignale in Koaxial S/PDIF und optische Toslink Signale
Benutzer-Anleitung, bitte vor der Verwendung dieses Gerätes durchlesen.
Produkt-Spezifikationen:
Eingang: Stereo LINE IN (zwei Cinch-Buchsen rot/weiß)
Ausgänge: S/PDIF Toslink optisch und S/PDIF Cinch koaxial
Unterstützte Wortlänge: 24 Bit
Unterstützte Abtastraten: 48 kHz und 192 kHz
Stromversorgung: DC 6V
Stromverbrauch: 100mA
Maße (LxBxH): 80,3 x 69,3 x 27,5 mm
Gewicht: 65 Gramm (Hauptgerät)
Packungsinhalt:
Analog zu Digital Audio Konverter
Netzteil
Benutzerhandbuch
Anschlüsse:
1. Stereo LINE IN (zwei Cinch-Buchsen)
2. DC Buchse zur Stromversorgung
3. Schalter zur Auswahl der Abtastrate
4. S/PDIF Cinch Buchse (koaxial)
5. S/PDIF Toslink Buchse (optisch)
Produkteigenschaften:
Ideal für den Anschluss älterer Geräte mit Standard-Cinch-Ausgang an neuere Sound-
Systeme mit S/PDIF
Konverter zum „Erweitern" alter Geräte um einen digitalen Audio-Ausgang
Wandelt analoge Stereo Audiosignale (Eingang) in optische (Toslink) oder koaxiale
(Cinch) S/PDIF-Audiosignale am Ausgang
Liefert unkomprimierte 2-Kanal LPCM (Linear Pulse Code Modulation) Audiosignale
gemäß Standard
Hochauflösende Audio-Abtastraten von 48 kHz oder 192 kHz einstellbar
Betrieb bis zu 24 Bit/192kHz
Hochwertige Audio-Konvertierung
Bietet eine saubere, rauschfreie Übertragung
Geräteinstallation
Schritt 1
Werbung
Inhaltszusammenfassung für Inline 89909F
- Seite 1 89909F - InLine® Analog zu Digital Audio Konverter Eingang Cinch Stereo, Ausgang Toslink / Koaxial Wandelt analoge Stereo Audiosignale in Koaxial S/PDIF und optische Toslink Signale Benutzer-Anleitung, bitte vor der Verwendung dieses Gerätes durchlesen. Produkt-Spezifikationen: Eingang: Stereo LINE IN (zwei Cinch-Buchsen rot/weiß) Ausgänge: S/PDIF Toslink optisch und S/PDIF Cinch koaxial...
- Seite 2 Verbinden Sie ein zweifaches Cinch Kabel von der Audioquelle mit den Eingangsbuchsen des Konverters Schritt 2 Verbinden Sie mit einem einfachen Cinch Kabel oder einem Toslink Kabel den Ausgang des Konverters mit dem entsprechenden Eingang des Zielgerätes Schritt 3 Schließen Sie das Netzteil an eine verfügbare Steckdose und die DC Buchse des Konverters an, wählen sie die gewünschte Abtastrate am Umschalter und schalten Sie alle angeschlossenen Geräte ein.
- Seite 3 89909F - InLine® Analog to Digital Audio Converter Input Cinch Stereo, Output Toslink / Coaxial Converts analog stereo audio signals to coaxial S/PDIF and optical Toslink signals Please read the user manual before using this device. Product Specifications: Input: Stereo LINE IN (two Cinch sockets red/white)
- Seite 4 Connect a dual cinch cable from the audio source to the input jacks of the converter. Step 2 Connect the output of the converter to the corresponding input of the target device with a simple Cinch cable or a Toslink cable. Step 3 Connect the power supply unit to an available socket and the DC socket of the converter, select the desired sampling rate at the switch and switch on all connected devices.
