Goobay 20344 Betriebsanleitung Seite 4

IT Istruzioni per l'uso
Pannello di distribuzione a 6 posti per alimentatore da
1 Indicazioni di sicurezza
• Leggere attentamente e completamente le istruzioni prima
dell'uso.
Le instruzioni per l'uso è parte integrante del prodotto e contiene impor-
tanti informazioni per un uso corretto.
• Conservare questo istruzioni per l'uso.
Le istruzioni per l'uso essere disponibile per le incertezze e trasferimento
del prodotto.
Pericolo di morte per scossa elettrica ! La morte e le ustioni pos
sono essere il risultato !
• Evitare il contatto con le tensioni di rete.
Pericolo di lesioni a causa di corto circuito! Ustioni e danni alla
proprietà possono essere il risultato.
• Non corto do collegamenti e circuiti.
• Non inserire alcun oggetto nelle prese di collegamento.
• Non aprire la custodia.
• Non modificare prodotti e
• Prestare attenzione alle massime prestazioni del dispositivo di
alimentatore del laboratorio CC.
• Non sovraccaricare l'alimentatore da laboratorio CC se si collegano
più dispositivi CC.
• Durante il montaggio a parete prestare attenzione a alla portano
corrente o altre linee retrostante gesso e non li danneggia.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo in
perfette condizioni.
Un apparecchio difettoso non può essere messo in funzione ma deve
essere scollegato subito dalla rete elettrica e protetto dall'ulteriore
utilizzo involontario.
• In caso di domande, difetti, danni meccanici, interferenze e altri
problemi, non recuperabili per la documentazione, rivolgersi al
rivenditore o produttore
Non è pensato per i bambini.
• Imballaggio sicuro, piccole parti e l'isolamento contro l'uso
accidentale.
• Non utilizzare in un ambiente esplosivo.
• Evitare condizioni estreme, calore estremo e ispezionata la fred-
dezza, umidità e luce diretta del sole, così come forni a microonde,
vibrazioni e pressione
2 Descrizione e funzione
2.1 Prodotto
Questo prodotto è una pannello di distribuzione per alimentatore da
utilizzato per collegare fino a 6 dispositivi CC a un alimentatore da laboratorio CC. È
adatto per il montaggio su tavolo o parete. I poli positivi sono rossi, i poli negativi sono
contrassegnati in nero. È possibile collegare spinotti a banana, terminali ad anello o
terminali di forcella.
2.2 Scopo della consegna
Pannello di distribuzione a 6 posti per alimentatore da laboratorio, istruzioni per l'uso

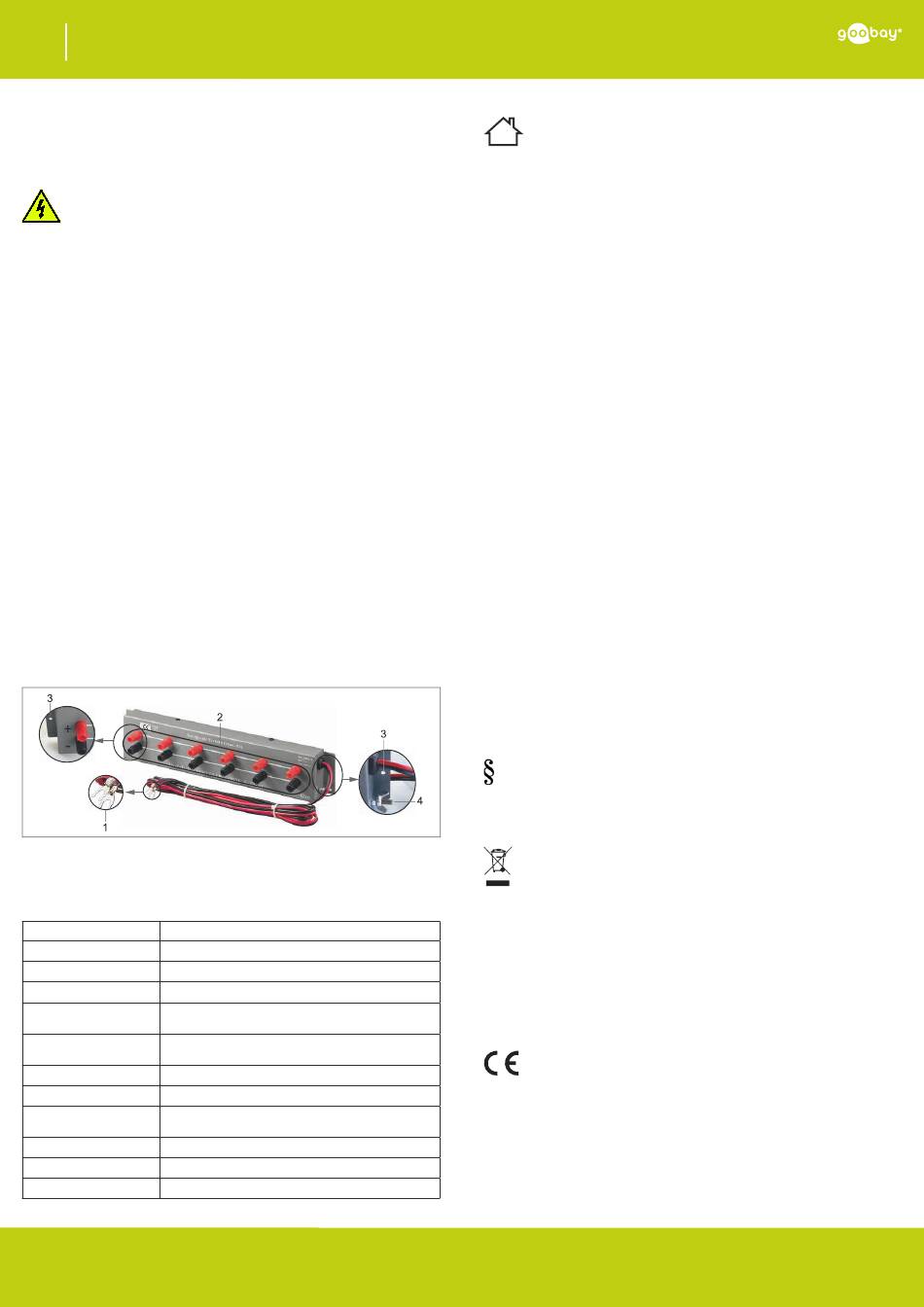

2.3 Eléments de commande e parti
1 Capicorda a forcella (collegamento all'alimentatore da laboratorio)
2 6x Connessione dispositivo CC
3 Fori di montaggio (per montaggio a parete e da tavolo)
3 Messa a terra di alloggiamento
2.4 S pecifiche
Modello
Ingresso
Uscita
Collegamento ingresso
spinotti di banana, terminali ad anello o terminali di
Collegamento uscita
Marcature di colore
Alloggiamento
Colore alloggiamento
Distanza tra i fori di
montaggio
Lunghezza del cavo
Peso
Dimensioni
REV2019-05-09
V2.0 ss
accessori.
meccanica.
laboratorio.
20344
CC
CC (max. 20 A in totale)
terminali di forcella
forcella
rosso / rosso-nero = +
nero = -
acciaio
grigio
33 cm
~ 2 m
820 g
340 x 70 x 55 mm
3 Uso previsto
Non è consentito l'uso del dispositivo in modo diverso da quello
descritto nel capitolo Descrizione e Funzione. Usare il prodotto
solamente in ambienti interni asciutti.
La mancata osservanza di queste regole e delle istruzioni per la sicu-
rezza può provocare incidenti fatali, lesioni e danni a persone e propri-
età.
4 Montaggio
1. Confronta le caratteristiche tecniche di tutti i prodotti utilizzati e
garantire la compatibilità.
2. Controllare fornitura sia completa e garantire l'integrità.
3. Quando si selezione del sito, prestare attenzione alla lunghezza
massima del cavo di circa 2 m.
Il montaggio a parete o su tavolo non fa parte di questo manuale.
• Informatevi presso il vostro rivenditore specializzato su le precauzi-
oni, i luoghi di installazione e il materiale di installazione.
• Utilizzare la pannello di distribuzione come modello per segnare i
fori.
La distanza tra i fori di montaggio è di 33 cm.
5 Collegamento
1. Assicurarsi che l'alimentatore da laboratorio CC e i carichi siano
spenti.
2. Per motivi di sicurezza, collegare un filo di terra al terminale di
messa a terra "GND" (4) sull'alloggiamento della scheda di distri-
buzione e ad un elettrodo di terra adatto collegato alla terra con-
duttiva.
Il cavo di messa a terra non è incluso.
3. Collegare i terminali della forcella con la polarità corretta a un ali-
mentatore da laboratorio CC.
rosso = +
4. Collegare da 1 a 6 dispositivi CC alla pannello di distribuzione.
Accertarsi di prestare attenzione al carico massimo approvato
dell'alimentatore da laboratorio CC quando si utilizzano più unità CC
contemporaneamente.In caso contrario possono verificarsi i pericoli de-
scritti nelle istruzioni di sicurezza.
È possibile collegare spinotti di banana, terminali ad anello o terminali di
forcella.
4. Spegnere l'alimentazione di laboratorio e tutti i dispositivi CC
dopo l'uso.
Viene
6 Manutenzione, cura, conservazione e trasporto
I prodotti sono esenti da manutenzione.
NOTIFICA!
Danni materiali causati da umidità
• Quando non viene utilizzato, scollegare il prodotto dall'alimentazi-
one del laboratorio CC e scollegare l'alimentatore da laboratorio CC
dalla rete elettrica.
• Prodotto Pulire solo con un panno asciutto, morbido.
• Non utilizzare detergenti e prodotti chimici di pulizia.
• Conservare fresco e asciutto.
• Conservare il prodotto fuori dalla portata dei bambini e in un
ambiente asciutto e protetto dalla polvere quando non in uso.
• Conservare e utilizzare l'imballaggio originale per il trasporto.
7 Avviso di responsabilità
Ci riserviamo il diritto di farlo d'errori di stampa e modifiche al prodotto
imballaggio o documentazione del prodotto.
• Si prega di consultare i nostri termini di garanzia. Questi sono
ora disponibili nella loro forma attuale sotto le date informazioni di
contatto.
8 Note per lo smaltimento
In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed
elettroniche non devono essere smaltite insieme ai rifiuti urbani. I com-
ponenti devono essere riciclati o smaltiti separatamente. Componenti
tossici e pericolosi possono causare danni permanenti alla salute e
all'ambiente se smaltiti in modo inadeguato.
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed
elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o
il produttore al termine della loro durata utile. Devono anche essere
osservate tutte le leggi e le normative locali. Il simbolo apposto sul pro-
dotto, nel manual o sulla confezione richiama l'attenzione su questi
termini. Con questo tipo di raccolta differenziata e smaltimento dei pro
dotti usati si contribuisce in modo ostan ziale alla protezione
dell'ambiente.
WEEE No: 82898622
9 UE Dichiarazione di conformità
Usando il marchio CE, Goobay
Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di
base ed alle linee guida delle normative Europee.
