IRIS Net MI-1 Technische Informationen

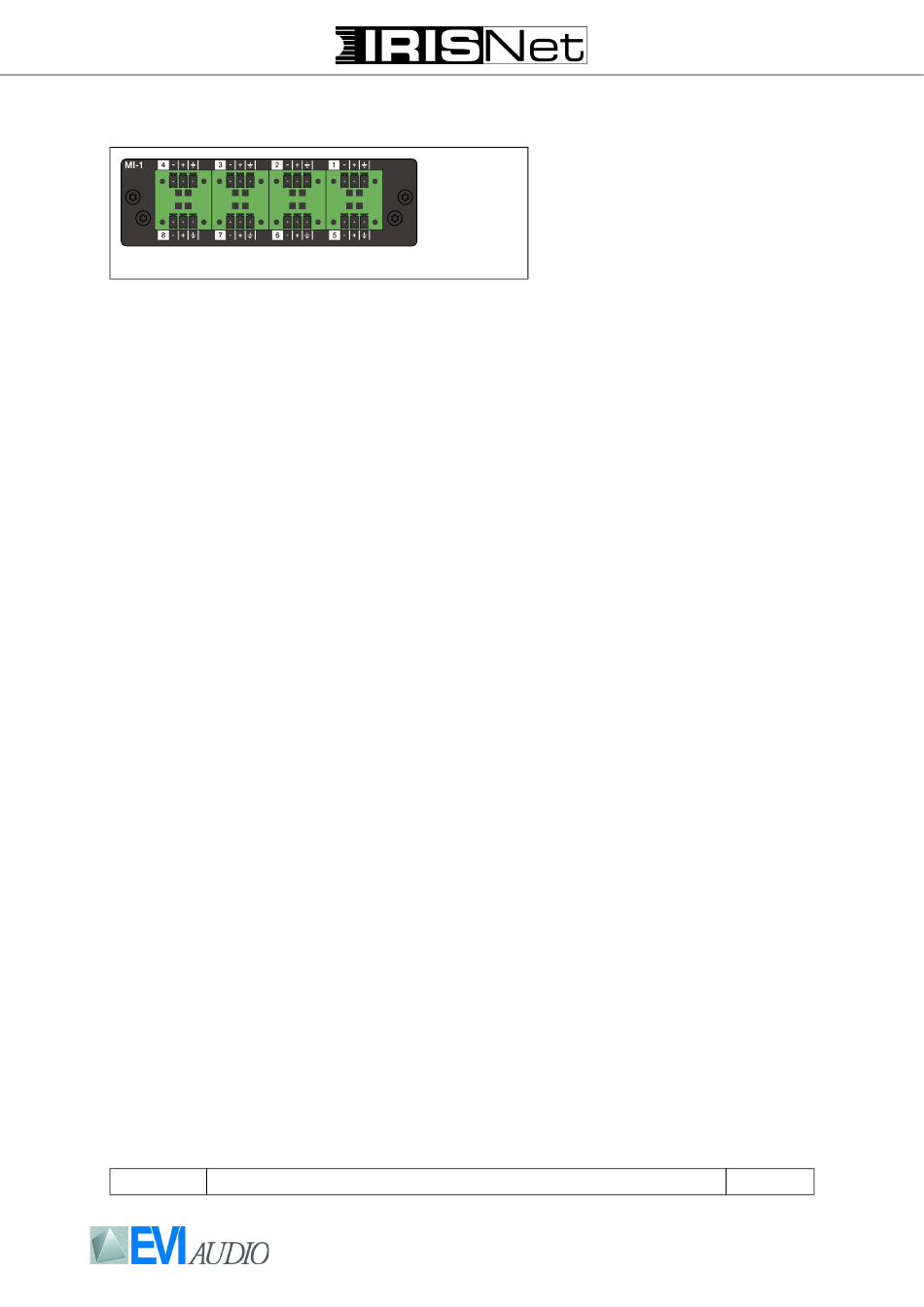

Beschreibung
Das MI-1 ist ein 8-kanaliges Mikro-
fon-Eingangsmodul zur Verwen-
dung in einem Electro-Voice
NetMax oder Dynacord
System. Der Anschluss der Mikro-
fon-Signale erfolgt an verschraub-
baren Euro-Block Steckverbindern.
Für die A/D-Wandlung werden line-
are hochpräzise 24 Bit Wandler
eingesetzt, die interne Signalverar-
beitung erfolgt in 48 Bit Wortlänge.
Es können maximal drei MI-1
gleichzeitig in einem NetMax/P 64
verwendet werden.
Weitere MI-1 Eigenschaften:
• 118 dB Dynamikbereich - für
beste Audio-Performance ohne
störende Nebengeräusche
• Symmetrische Eingänge
Hohe Gleichtaktunterdrückung
zur Vermeidung von Störgeräu-
schen durch Einstreuungen auf
langen Leitungen
• Gain, PAD, Phantom Power -
Eingangsverstärkung in 6 dB Stu-
fen programmierbar, PAD für
Umschaltung auf Line-Pegel und
+48 V Phantomspannung
Software schaltbar
• Automatische Konfiguration -
Meldung in IRIS-Net,
neues Modul bestückt wurde
bzw. wenn Modul entfernt wurde
Inhalt
1 x Technische Informationen MI-1
1 x MI-1 Modul
8 x Stecker 3-pol., Phoenix MC 1.5
3-STF-3.81 (Nr. 18 27 71 6)
2 x Schrauben Kombi-Torx M3x6
Part Number
MI-1 Microphone Input Module
GmbH • Hirschberger Ring 45 • 94315 Straubing • Telefon (09421) 706-0 • Telefax (09421) 706-265
Subject to change without prior notice. Printed in Germany
Description
The MI-1 is an eight-channel micro-
phone input module for use in an
Electro-Voice NetMax or Dynacord
P 64 P 64 System. Microphone signals
are connected via screw-lockable
Euro block connectors. A-to-D con-
version is taken care of by high per-
formance linear 24-bit converters.
Internally the signals are processed
in 48-bit word length. Up to three
MI-1 can be used simultaneously in
a NetMax/P 64.
Additional MI-1 features:
• 118 dB dynamic range - for best
audio performance
• Balanced inputs - high common
- mode rejection prevents long
cables from picking up interfer-
ence
• Gain, PAD, Phantom Power -
Input gain in 6 dB steps, PAD for
switching input to line level,
switchable +48 V phantom power
• Automatic configuration - indi-
cation (message) of installation
per and removal of modules via IRIS-
Net software
wenn
Contents
1 x Engineering Data Sheet MI-1
1 x MI-1 module
8 x Connector 3-pole, Phoenix MC
1.5/3-STF-3.81 (Nr. 18 27 71 6)
2 x Screws Combination Torx
Technische Informationen
Engineering Data Sheet
Informations techniques
MI-1
Microphone Input Module
Description
Le MI-1 est un module d'entrée
microphone 8 voies pour le Electro-
Voice NetMax ou Dynacord P 64.
Les signaux audio sont raccordés
au moyen de connecteurs Euro
Block vissés. La conversion A/N
bénéficie des hautes performan-
ces des convertisseurs linéaires 24
bits. En interne les signaux sont
traités avec une résolution de 48
bits. Il est possible d'utiliser simul-
tanément jusqu'à trois cartes MI-1
dans un NetMax/P 64.
Autres caractéristiques de l'MI-1:
• Dynamique de 118 dB - donne
de meilleures
audio sans interférence de bruit
statique
• Entrées symétriques - ce type
d'entrée (réjection en mode com-
mun) évite les interférences et
permet d'employer
câbles
• Gain, PAD, Alimentation fantô-
me - Gain d'entrée réglable par
pas de 6 dB, PAD pour passer en
niveau d'entrée ligne, alimenta-
tion fantôme +48 V commutable
• Configuration automatique -
indication (message) d'installa-
tion et de suppression des modu-
les via logiciel IRIS-Net
Contenu
1 x Informations techniques MI-1
1 x Module MI-1
8 x Connecteur 3 pôles, Phoenix
MC 1.5/3-STF-3.81 (n° 18 27 71 6)
2 x Vis Combination Torx
M3x6
Rev A 01-Oct-08
performances
de longs
M3x6
D 170 325
D 362 776
