BEDIENUNGSANLEITUNG
von Schusskoordinaten im Messcomputer. Die Koordinaten werden an den Bedienrechner übertragen und
mittels ESA-Software auf einer Ringscheibe (oder Silhouette) punktgenau dargestellt.
3.3.2 ANSCHLÜSSE
Auf der Rückseite besitzt die Anlage den Anschluss für den Power-over-Ethernet (PoE) Adapter und einen CAN-
Anschluss für die Lampe.
Nr. Beschreibung
1 PoE Anschluss (Daten & Spannungsversorgung) 3
2 CAN-Anschluss (zum Anschluss der Lampe)
3.3.3

PAPIERSTREIFEN

Durch einen Endlospapierstreifen wird der Zielspiegel automatisch erneuert. Das Abrollen des Papierstreifen
von der auf der SQ-17 angebrachten Papierrolle kann durch den Drucktaster auf der Rückseite der Anlage
gesteuert werden.
1
Nr. Beschreibung
1 Papierstreifen auf Papierrolle
3.3.4

KUGELFANG

Die Anlage ist mit einem Kugelfang ausgestattet, der alle auf die Scheibe abgefeuerten Projektile aufnimmt.
Der Kugelfang verfügt über einen Schubfach, um ihn regelmäßig zu leeren.
1

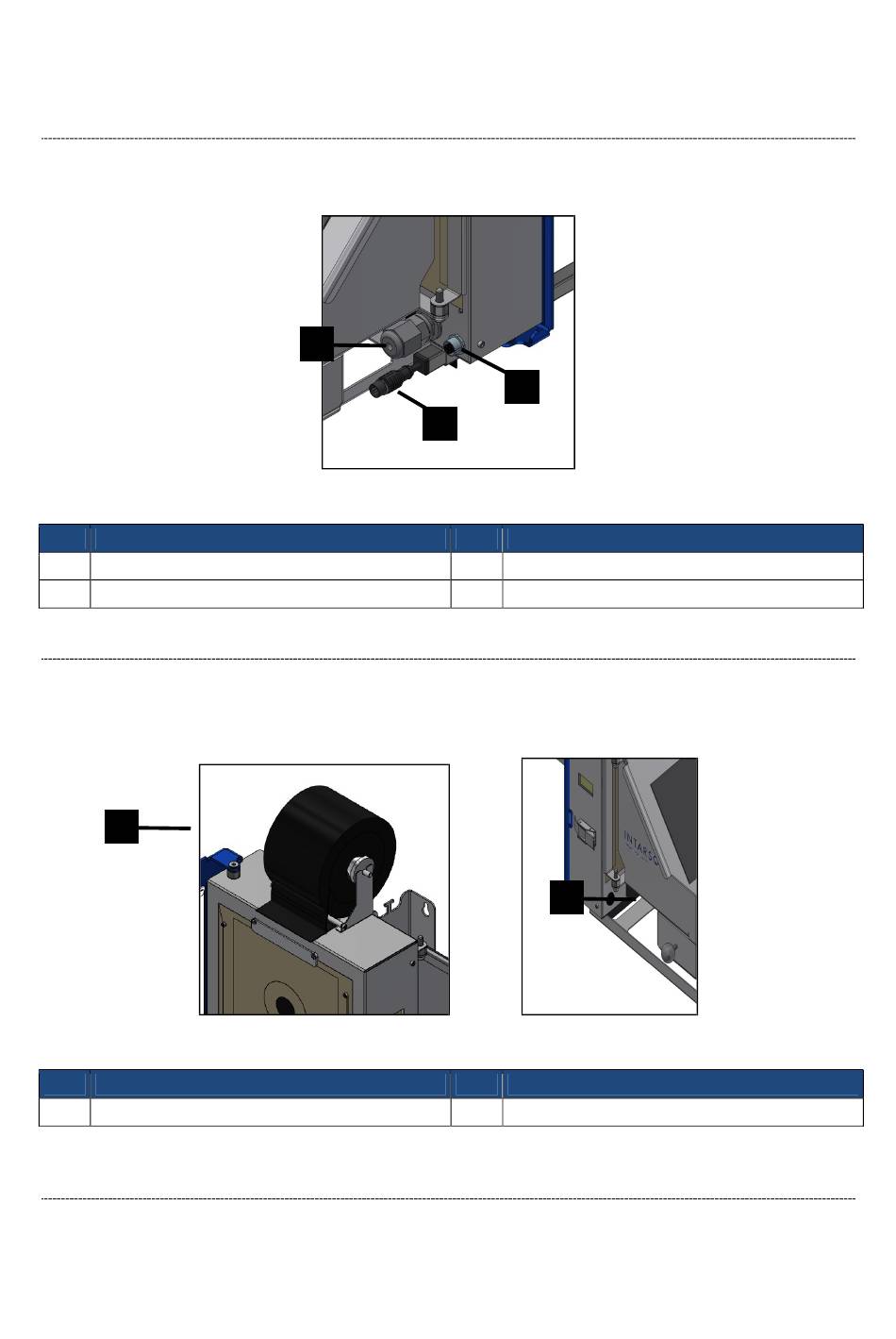

Abbildung 3: Anschlüsse auf der Rückseite
Abbildung 4: Papierstreifen und Drucktaster für Papierstreifen
2
3
Nr. Beschreibung
Anschlusskabel (Lampe)
2
Nr. Beschreibung
2 Drucktaster für Papierstreifen
- 14 -
