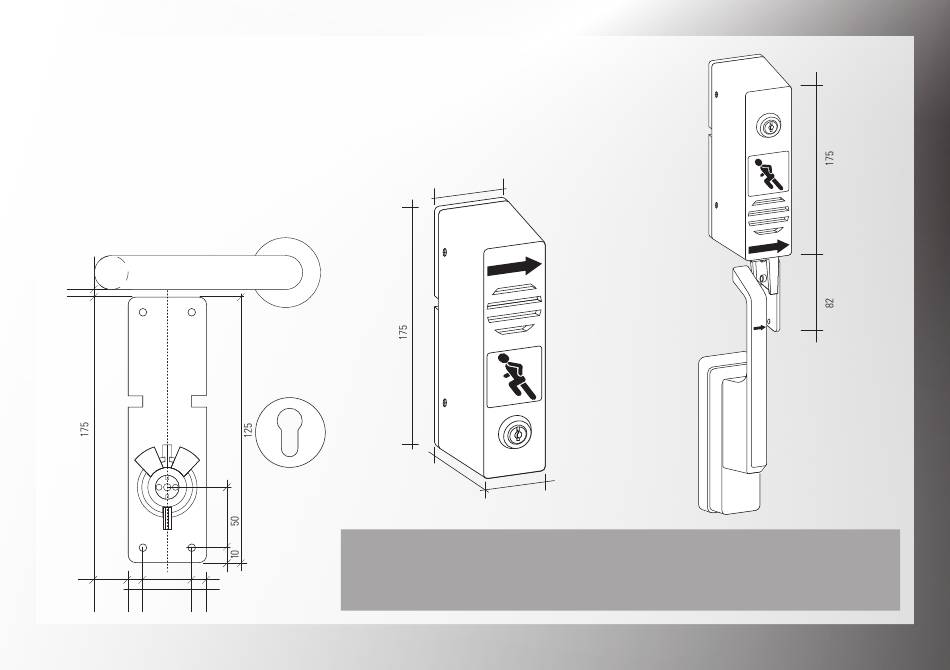

Montageschema und Maße des Schwenk-Türwächters
Den Türwächter senkrecht unter die Türklinke halten, so dass das Gerät ca. 35 mm von der Klinkenkante entfernt ist. Der
Abstand zur Klinkenunterkante sollte 5–7 mm betragen. Der Türwächter darf beim ersten Auslösepunkt die Klinke noch
nicht freigeben. Erst bei vollständiger Auslösung (ca. 45° Winkel) gibt der Türwächter die Klinke frei.
Die Position des Türwächters unter dem Türdrücker kann je nach örtlichen Gegebenheiten von der Montageempfehlung
abweichen. ACHTUNG: Das Aufkleben des Piktogramms auf die Tür nicht vergessen.
Zeichnung 1
Montageschema
5 –7
ca. 35 10
32
10
Drehpunkt
ACHTUNG
Es ist unbedingt darauf zu achten, dass der mechanische Auslöseweg der Türklinke bis zu ihrem Endan-
schlag gewährleistet ist. Das Türwächtersystem und Montagehilfen müssen nach Auslösung den Betäti-
gungsweg der Türklinke komplett freigeben.
52
72
45
3
