2.2.

GRUPPI FUNZIONALI

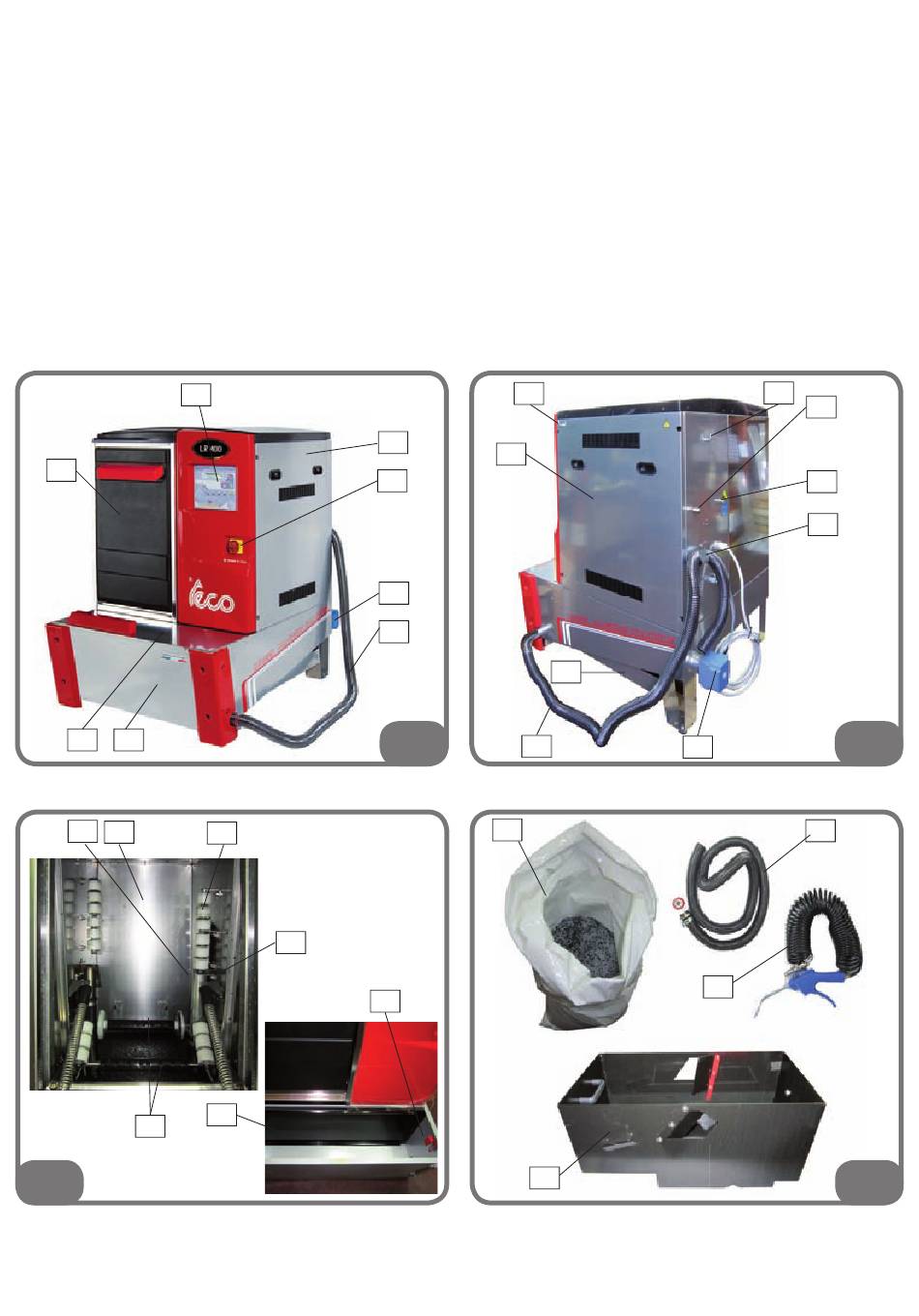

Parti esterne (Fig.1 e Fig.2):
1. Interruttore principale
2. Portello camera di lavaggio
3. Vasca di contenimento
4. Coperchio di ispezione della vasca di contenimento
5. Pannello laterale di servizio
6. Tubo di scarico
7. Supporto per tubo di scarico
8. Traverse di movimentazione
9. Dispositivo di riscaldamento
10. Consolle di comando
11. Ingresso aria compressa
12. Uscita aria compressa
13. Gancio per pistola di soffi aggio
10
2
4 3
16
14
15
3
18
17
20
19
Parti interne (Fig.3):
14. Camera di lavaggio
15. Rulli di trascinamento ruota
16. Ugelli di spruzzo
17. Ugelli di soffi aggio
18. Rulli di stabilizzazione
19. Paratia di separazione
20. Indicatore livello acqua
Accessori forniti di serie (Fig.4):
21. Cestello di raccolta granuli
22. 15 Kg (33 lbs) di granuli in materiale plastico
23. Tubo di scarico Ø50 mm premontato su raccordo fi lettato e
nastro di tefl on.
24. Pistola di soffi aggio
13
5
5
1
9
6
8
1
6
22
21
13
12
11
7
2
9
23
24
4
