Verwandte Anleitungen für GROWCONTROL GrowBase
Inhaltszusammenfassung für GROWCONTROL GrowBase

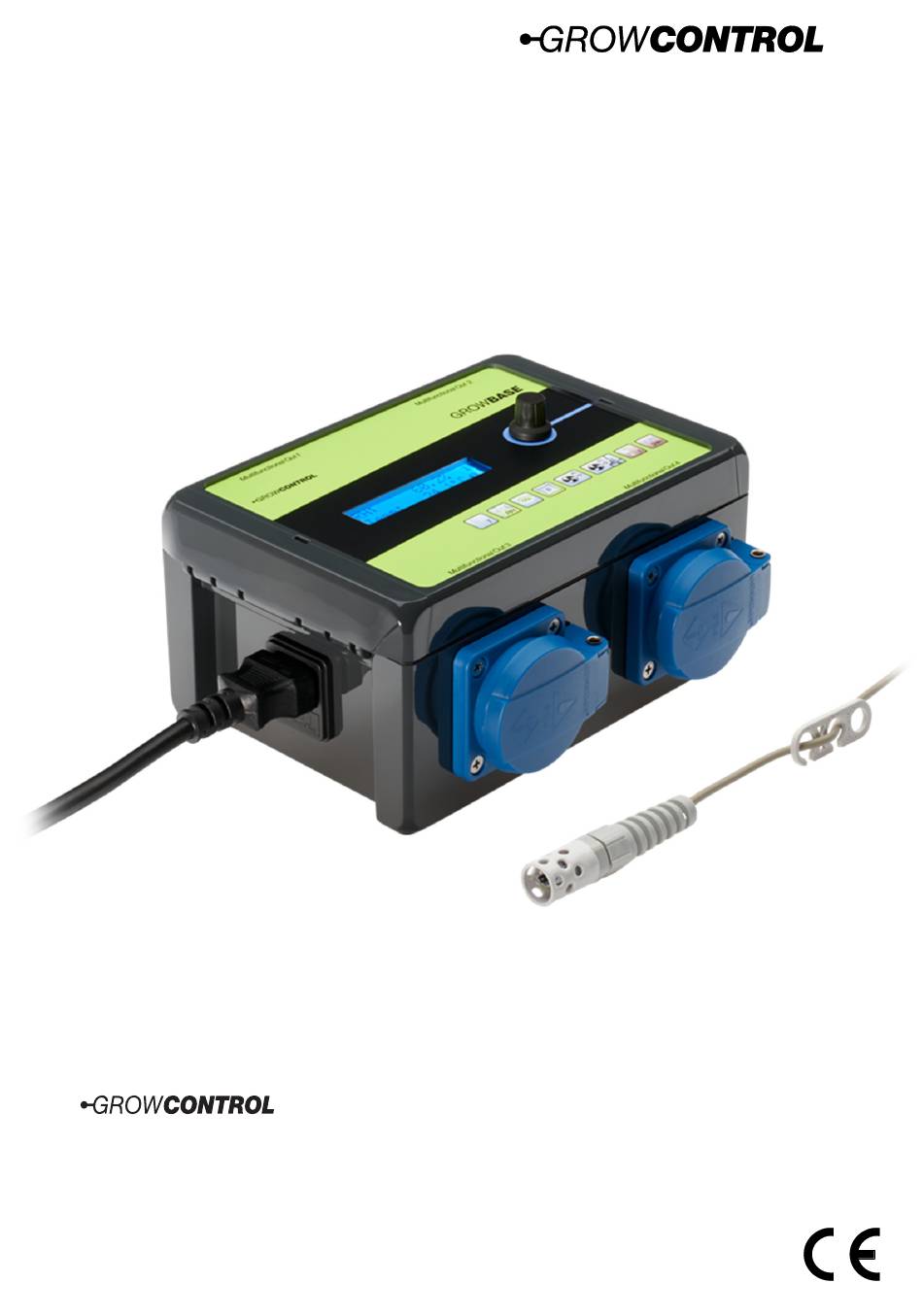

- Seite 1 Kurzanleitung GROWBASE Multifunktionaler digitaler Klimacontroller mit Zeitschaltfunktionen und CO₂-Regelung Halle 404 Gwinnerstr. 46 60388 Frankfurt – Germany Mail: info@growcontrol.de Web: www.growcontrol.de ...
- Seite 2 Kurzanleitung 1.0.0 GROWBASE Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt unseres Sortiments entschieden haben. Unser Name steht für innovative, zuverlässige Produkte, die stets optimale Bedingungen für Ihre Pflanzen garantieren. Wir wissen, wie eng die Umweltbedingungen, in denen Ihre Pflanzen heranwachsen und reifen, mit dem Endergebnis verknüpft sind.
- Seite 3 Kurzanleitung 1.0.0 GROWBASE ...
-
Seite 4: Inhaltsverzeichnis
Kurzanleitung 1.0.0 GROWBASE Inhalt Sicherheitshinweise ..........................5 Bestimmungsgemäßer Gebrauch ......................6 Gerätebeschreibung ..........................8 Inbetriebnahme ............................11 Menü-Übersicht ............................12 Bedienung ..............................13 Die einzelnen Funktionen und Themenbereiche ............... 14 7.1. Info-Ebene ..............................14 7.2. Klima ................................14 7.3. -
Seite 5: Sicherheitshinweise
Kurzanleitung 1.0.0 GROWBASE 1. Sicherheitshinweise Neben den sicherheitstechnischen Hinweisen in den einzelnen Kapiteln der Anleitung, sind folgende Bestimmungen jederzeit strikt zu beachten. Wie jedes elektrische Gerät ist dieser digitale Klimacontroller vorsichtig und umsichtig zu betreiben, um Gefahren durch elektrische Schläge zu vermeiden. -
Seite 6: Bestimmungsgemäßer Gebrauch
Kurzanleitung 1.0.0 GROWBASE Wenn das Gerät oder Geräteteile beschädigt sind, muss es durch den Hersteller oder eine autorisierte Kundendienststelle instandgesetzt werden. Brandgefahr Warnung! Verwenden Sie nur das mitgelieferte Netzkabel. Bei nicht bestimmungsgemäßem Gebrauch bzw. Missachtung der Bedienungsanleitung besteht unter Umständen Brandgefahr! - Seite 7 Kurzanleitung 1.0.0 GROWBASE Die seitlichen RJ45-Buchesn sind für folgende Betriebsmittel vorgesehen: RJ45-Buchsen „In/Out“: Luftfeuchte- und Temperatursensor CO₂-Sensor Unterdrucksensor Temperatursensor für Heizmatte RJ45-Buchsen „EC-Fans“: Spannungsgesteuerte EC-Ventilatoren RJ45-Buchsen „Lights 0-10V“: Leuchten mit 0-10V/1-10V-Eingang Relais/Schütze 12-24V Das Gerät ist nicht zur Ansteuerung sonstiger Betriebsmittel geeignet.
-
Seite 8: Gerätebeschreibung
3. Gerätebeschreibung Der digitale Klimacontroller GROWBASE ist die Schaltzentrale für den ambitionierten Indoor-Gärtner. Es können verschiedene Geräte und Sensoren angeschlossen werden. GROWBASE ist zur Ansteuerung von AC- Ventilatoren und EC-Ventilatoren gleichermaßen geeignet. Damit ist höchste Flexibilität garantiert. hält die Temperatur im Pflanzraum durch Regulieren des Luftstroms konstant auf dem eingestellten Wert. - Seite 9 Kurzanleitung 1.0.0 GROWBASE speichert die zuletzt eingestellten Werte, so dass sie nach einem Stromausfall, nach einer vorübergehenden Stilllegung oder nach einem Firmware-Update wieder zur Verfügung stehen. Außerdem besteht die Möglichkeit, alle Einstellungen auf die Werkseinstellungen zurückzusetzen. kann mit der integrierten Wandhalterung und den mitgelieferten Schrauben/Dübeln einfach an einer Wand befestigt werden.

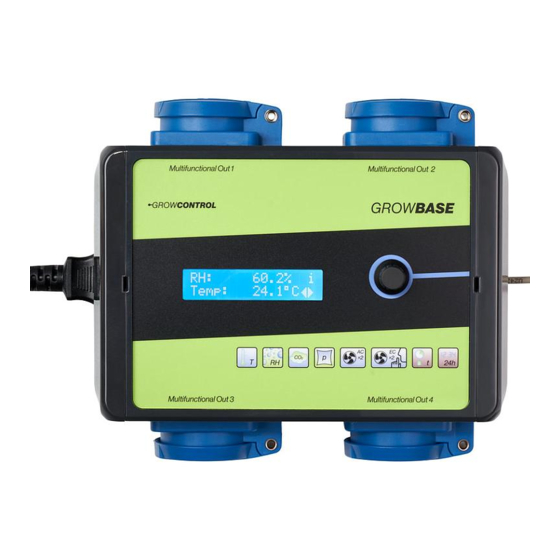

- Seite 10 Kurzanleitung 1.0.0 GROWBASE 1 Display 2 Drehknopf zur Bedienung des Geräts 3 0-10V/1-10V Dimmung Beleuchtung und Multifunctional Out 5 4 RJ45-Buchse für Abluft-EC-Ventilator 5 RJ45-Buchse für Zuluft-EC-Ventilator 6 5xRJ45-Buchse für Sensoren 7 USB-A Port für Firmware-Update 8-11 Programmierbare Steckdose Multifunctional Out 1-4 12 Netzkabel 13 Dreilochscheibe zur Aufhängung des Sensors...
-
Seite 11: Inbetriebnahme
Kurzanleitung 1.0.0 GROWBASE 4. Inbetriebnahme Positionieren Sie den Luftfeuchtigkeits- und Temperatursensor (14) an einer geeigneten Stelle. Diese ist üblicherweise an den Spitzen der Pflanzen im Pflanzraum. Verwenden Sie die mitgelieferte Dreilochscheibe (13), um den Sensor aufzuhängen. Der Sensor sollte nicht unmittelbar dem Nebelstrahl des Luftbefeuchters ausgesetzt sein. Verbinden Sie den Sensor mit einer der RJ45-Buchsen mit Beschriftung „In/Out“(6). -
Seite 12: Menü-Übersicht
Kurzanleitung 1.0.0 GROWBASE 5. Menü-Übersicht Info-Ebene Start CO2- Lüftungs- Einstellungen Einstellungen Klima- Einstellungen Zeit- Einstellungen Multi Out- Einstellungen Beleuchtungs- „Setup“ Einstellungen System- Einstellungen Speichern & anwenden Erweiterte Einstellungen Speichern & Abbrechen & zurück zurück... -
Seite 13: Bedienung
Kurzanleitung 1.0.0 GROWBASE 6. Bedienung Das Gerät ist über ein Menü zu bedienen, welches in mehrere Themenbereiche unterteilt ist. Es wird durch Drehen bzw. durch Drücken des Drehknopfes (2) gesteuert. Ebene „Info“ werden verschiedene Informationen angezeigt. In der Ebene „Setup“... -
Seite 14: Gehen Sie Zum Menüeintrag
Kurzanleitung 1.0.0 GROWBASE Schließen Sie die Einstellung durch sprungen. Wenn nun der Drehknopf Drücken Drehknopfes erneut gedrückt (kurz) wird, werden die Einstellungen gespeichert und es Sollwert RH wird zurück zum zuvor angezeigten TagC 72A BC Menüeintrag gesprungen. *Länger als eine halbe Sekunde, Um die vorgenommenen Einstel- kürzer als 4 Sekunden. -
Seite 15: Lüftung
Kurzanleitung 1.0.0 GROWBASE CO₂-Dosierung findet nur in der Tag-Phase statt. Der CO₂-Regelungs-Algorithmus berechnet mit den eingestellten Werten, wie lange das Ventil der CO₂-Armatur geöffnet werden muss bzw. der CO₂-Generator eingeschaltet werden muss, um den gewünschten CO₂-Gehalt zu erreichen. Zusätzlich lernt der Regelungs-Algorithmus kontinuierlich aus den vorangegangenen Dosierungen, um den gewünschten CO₂-Gehalt... -
Seite 16: Zeit
Kurzanleitung 1.0.0 GROWBASE Ventilator nicht mehr zuverlässig laufen. Daher wird ein Wert definiert, bei dessen Unterschreitung ein AC-Ventilator abschaltet, anstatt mit einem zu geringen Wert angesteuert zu werden. Dieser Wert wird im Bereich „Erweiterte Einstellungen“ unter „AC-Ventilator Abschaltung“ definiert. Vergewissern Sie sich, dass sich die AC-Ventilatoren bei der eingestellten Minimaldrehzahl noch drehen und dass der Luftstrom für die Kühlung des Motors ausreichend ist. -
Seite 17: Erweiterte Einstellungen
Kurzanleitung 1.0.0 GROWBASE 7.7. Erweiterte Einstellungen In diesem Bereich befinden sich Einstellungen, die sich auf die Regelungen auswirken. Diese Einstellungen sind für Experten vorgesehen. Wenn Sie eine bestimmte Einstellung nicht verstehen, lassen Sie den Wert unverändert. 7.8. System-Einstellungen In diesem Bereich können Einstellungen wie Display-Kontrast und Datums-Format verändert werden oder es können z.B. -
Seite 18: Firmware-Update
Es dürfen sich maximal 20 Firmware-Dateien auf dem USB-Stick befinden. Der Name einer Firmware-Datei für GROWBASE muss mit „fw5043“ beginnen und sollte nicht länger als 12 Zeichen sein, damit er inklusive der Dateiendung „.bin“ auf dem Display dargestellt werden kann. -
Seite 19: Technische Daten
Kurzanleitung 1.0.0 GROWBASE Eine Beschreibung der einzelnen Menü-Displays ist in der langen Version der Bedienungsanleitung zu finden. Laden Sie sich die vollständige Bedienungsanleitung oder Firmware-Updates unter https://growcontrol.de/downloads-growbase-pro herunter: 8. Technische Daten Maße (LxBxH) ohne angeschlossene Kabel 190mm x 170mm x 120mm Kabellänge Sensor für... -
Seite 20: Service
Kurzanleitung 1.0.0 GROWBASE 10. Service GrowControl will Ihnen stets einen optimalen Service bieten. Um sich mit dem Kundenservice in Verbindung zu setzen, nehmen Sie unter info@growcontrol.de Kontakt mit uns auf. 11. Garantie Es wird gewährleistet, dass dieses Produkt bis ein (1) Jahr nach Erstkaufdatum frei von Herstellungsfehlern ist.
