AIRSET – Montage-, Betriebs- und Wartungsanleitung
T R O G E S
AIRSET – Assembly, Operation and Maintenance Instructions
Grundrahmen sind mit eigenen Klammern zu
verbinden. Die Klammern werden in die, im
Grundrahmen eingefrästen
eingehängt und mit
M10 x 35 verschraubt (Bild 7).
Alle Verbindungsklammern
Verbindungswinkel dürfen
angezogen werden,
Verformungen des Geräterahmens kommt.
Dachverbindungen bei AIRSET Geräten in
wetterfester Ausführung erfolgen mit dem
bewährten WEFA Treibschiebersystem. Die
Treibschieberlängen sind so ausgelegt, dass
bei der Montage die Treibschieber über die
Geräteteilungen hinausragen. Die Enden der
Treibschieber sind mit Silikon abzudichten
(Bild 8).
Segeltuchstutzen werden zum Anschluss an
das Luftkanalnetz,
Körperschallübertragungen und zum Ausgleich
von Maßtoleranzen benötigt. Diese werden
standardmäßig bei
Lüftungsgeräten mitgeliefert.
bauseitig thermisch und akustisch isoliert, und
mittels Potentialausgleichskabel
werden.
Bei der Montage ist darauf zu achten, dass die
Segeltuchstutzen nicht gespannt eingebaut
werden. Die Verbindung zum Lüftungsgerät
erfolgt über Z-förmige Winkel bzw. unserem
bewehrten WEFA
(Bild 9).
Langlöcher
Sechskantschrauben
bzw.
nur so stark
dass es zu keinen
zur Vermeidung von
allen AIRSET
Sie müssen
überbrückt
Treibschiebersystem

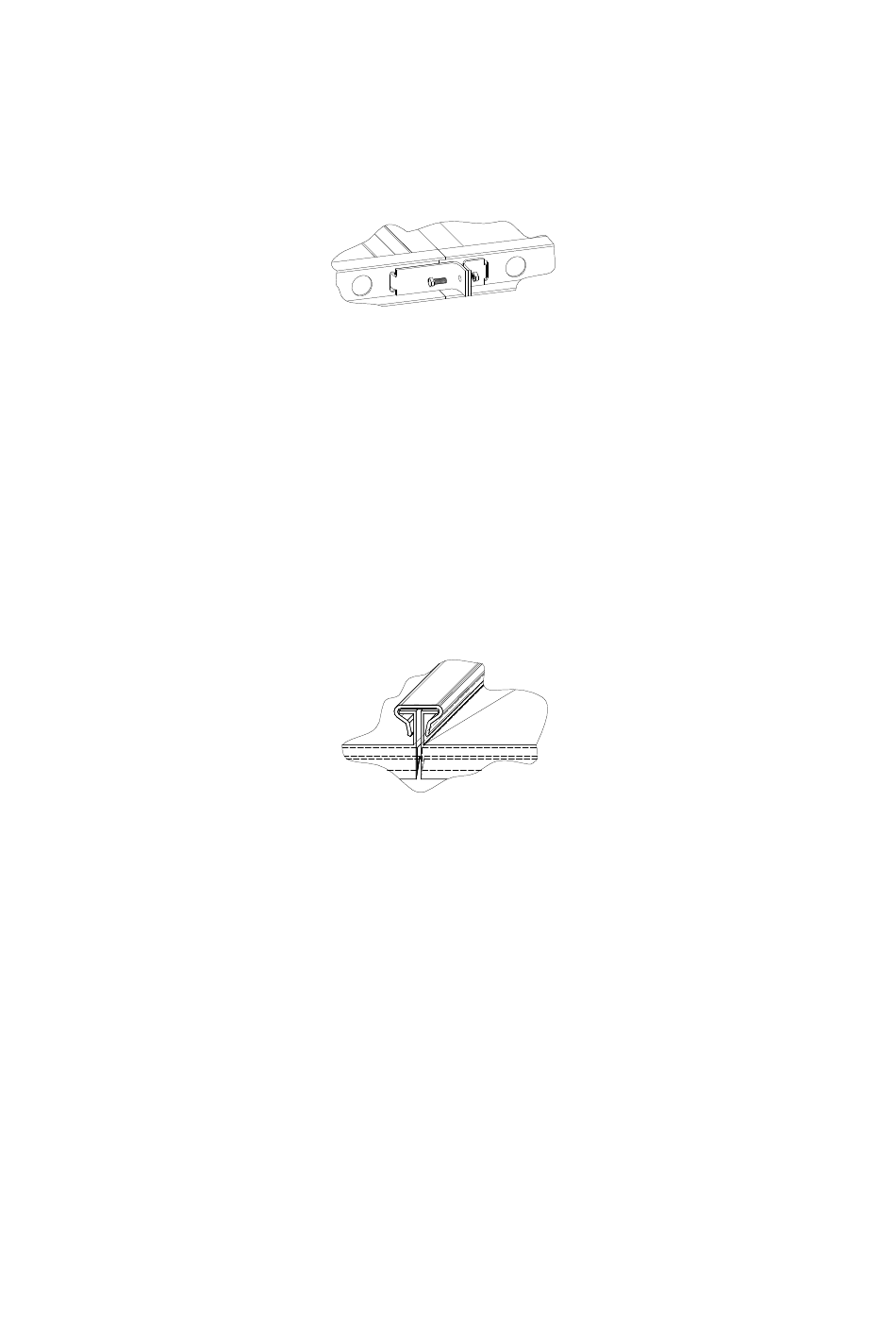

Base frames must be joined with special
clamps. The clamps are engaged in the
elongated holes milled into the basic
frame and secured with hexagon-head
bolts M10 x 35 (figure 7).
Bild 7
figure 7
Do not overtighten the connection clamps
or connection
deformation of the unit frame.
Roof connections
outdoor units are accomplished with the
proven WEFA drive slide system. Ensure
drive slide overlap on the roof joint. The
ends of the drive slides must be sealed with
silicone (figure 8)
Bild 8
figure 8
Flexible canvases are required for the
connection of the AHU to the air duct
system in order to avoid the transmission of
solid-borne vibrations and to allow for
dimensional tolerances. These are supplied
as standard with all AIRSET air handling
units. On the construction site they must be
thermally and acoustically insulated and
bridged by
equalisation cable. On assembly ensure
that the flexible canvas are not stretched
on installation.
between flexible canvas and the air
handling unit use the Z shaped profiles
respectively our proven WEFA drive slide
system (figure 9).
- 11 -
brackets to avoid
of AIRSET units for
means of potential
For the connection
