Ñ

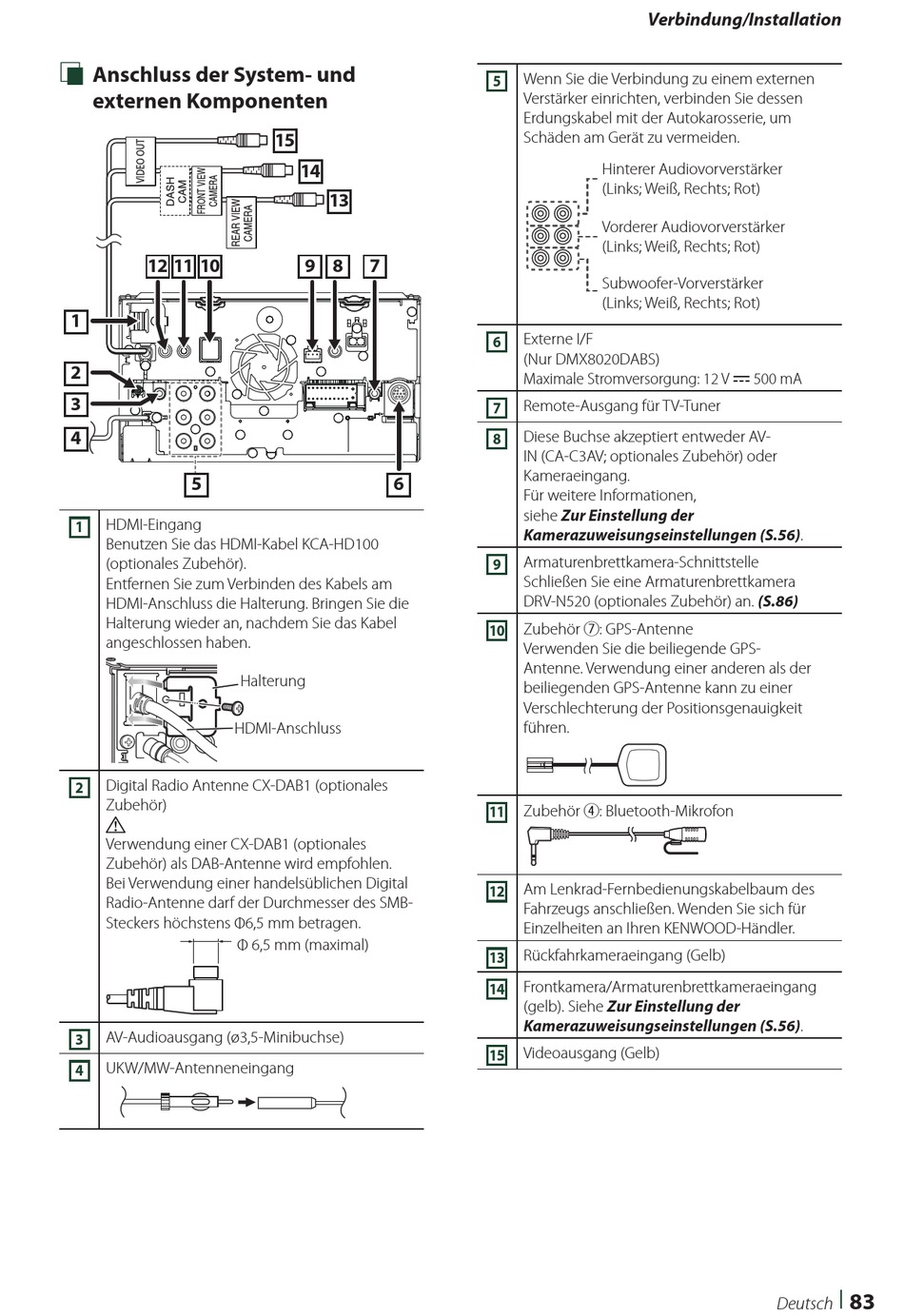

Anschluss der System- und
externen Komponenten
12
11
10
1
2
3
4
5
1
HDMI-Eingang
Benutzen Sie das HDMI-Kabel KCA-HD100
(optionales Zubehör).
Entfernen Sie zum Verbinden des Kabels am
HDMI-Anschluss die Halterung. Bringen Sie die
Halterung wieder an, nachdem Sie das Kabel
angeschlossen haben.
2
Digital Radio Antenne CX-DAB1 (optionales
Zubehör)
!
Verwendung einer CX-DAB1 (optionales
Zubehör) als DAB-Antenne wird empfohlen.
Bei Verwendung einer handelsüblichen Digital
Radio-Antenne darf der Durchmesser des SMB-
Steckers höchstens Φ6,5 mm betragen.
3
AV-Audioausgang (ø3,5-Minibuchse)
4
UKW/MW-Antenneneingang
15
14
13
9
8
7
6
Halterung
HDMI-Anschluss
Φ 6,5 mm (maximal)
Verbindung/Installation
Wenn Sie die Verbindung zu einem externen
5
Verstärker einrichten, verbinden Sie dessen
Erdungskabel mit der Autokarosserie, um
Schäden am Gerät zu vermeiden.
Hinterer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Vorderer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Subwoofer-Vorverstärker
(Links; Weiß, Rechts; Rot)
Externe I/F
6
(Nur DMX8020DABS)
Maximale Stromversorgung: 12 V = 500 mA
Remote-Ausgang für TV-Tuner
7
8
Diese Buchse akzeptiert entweder AV-
IN (CA-C3AV; optionales Zubehör) oder
Kameraeingang.
Für weitere Informationen,
siehe Zur Einstellung der
Kamerazuweisungseinstellungen (S.56).
9
Armaturenbrettkamera-Schnittstelle
Schließen Sie eine Armaturenbrettkamera
DRV-N520 (optionales Zubehör) an. (S.86)
10
Zubehör 7: GPS-Antenne
Verwenden Sie die beiliegende GPS-
Antenne. Verwendung einer anderen als der
beiliegenden GPS-Antenne kann zu einer
Verschlechterung der Positionsgenauigkeit
führen.
11
Zubehör 4: Bluetooth-Mikrofon
Am Lenkrad-Fernbedienungskabelbaum des
12
Fahrzeugs anschließen. Wenden Sie sich für
Einzelheiten an Ihren KENWOOD-Händler.
Rückfahrkameraeingang (Gelb)
13
14
Frontkamera/Armaturenbrettkameraeingang
(gelb). Siehe Zur Einstellung der
Kamerazuweisungseinstellungen (S.56).
Videoausgang (Gelb)
15
83
Deutsch
