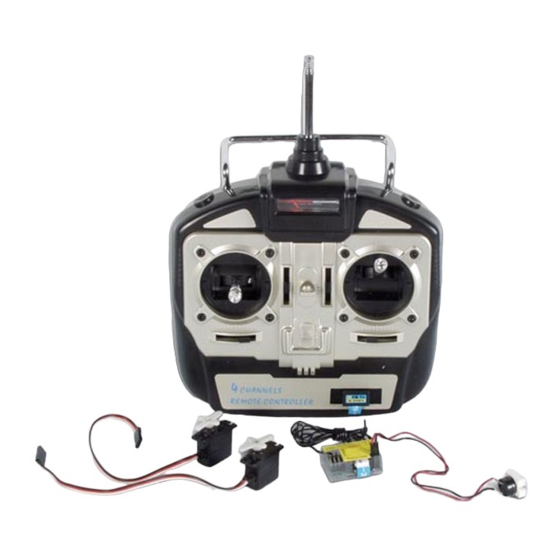

TRC4 – 4-CHANNEL REMOTE CONTROL
1. Introduction & Features
Thank you for buying the TRC4! Please read the manual thoroughly before bringing this device into service.
If the device was damaged in transit, don't install or use it and contact your dealer. You need 8 AA batteries for the
transmitter and 4 for the receiver (ordercode LRC6). Note that the batteries are not included!
2. Device Layout
Front panel
Rear panel

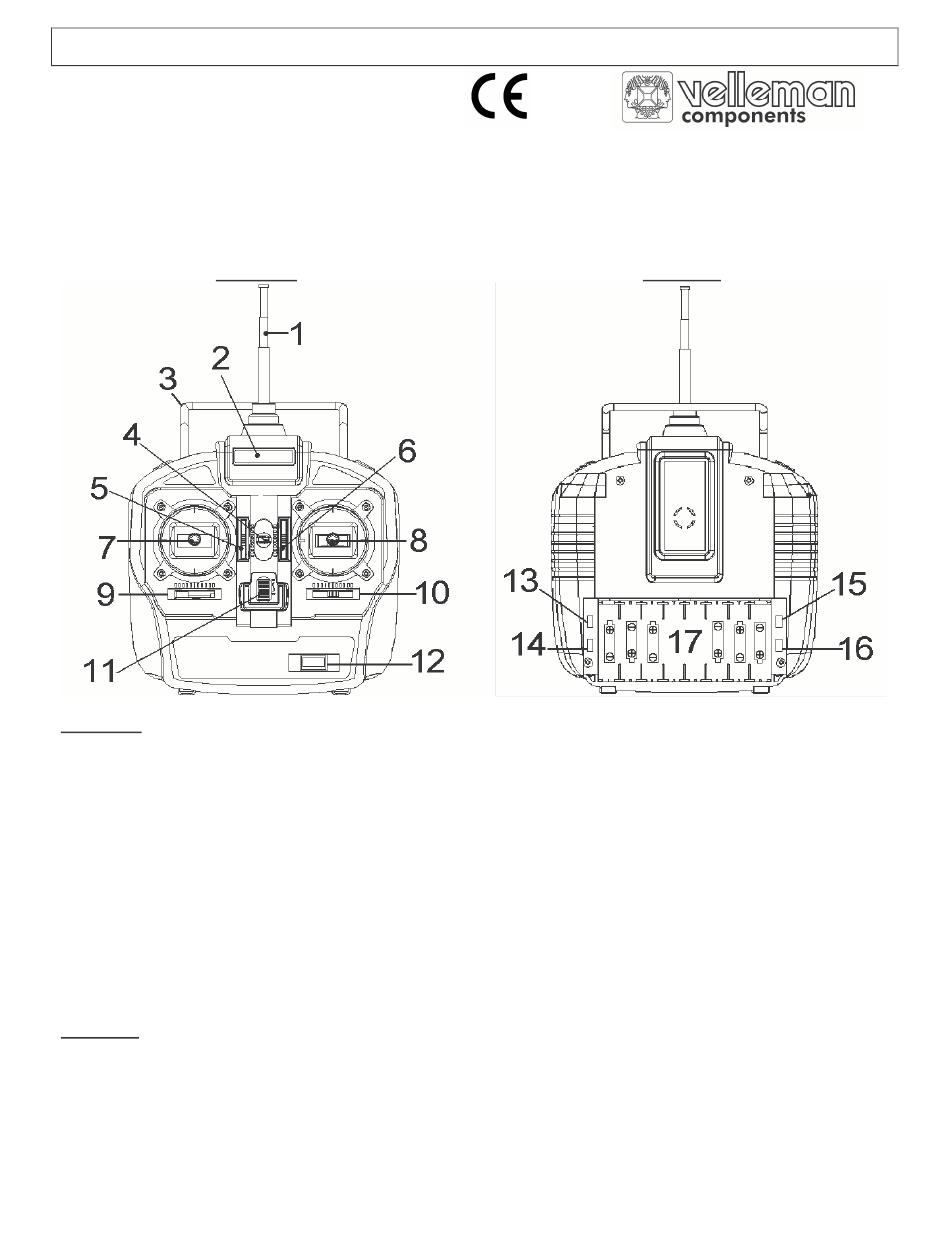

Front panel
1. antenna
2. voltage meter: batteries need to be replaced when the meter reaches the red zone
3. carrying bar
4. hook
5. elevator trim lever
6. throttle trim lever
7. elevator (forward/backwards) / rudder stick (left/right)
8. throttle (forward/backwards) / aileron stick (left/right)
9. rudder trim lever
10. aileron trim lever
11. power switch (ON in the upper position)
12. frequency crystal
Rear panel
13. aileron reversing switch
14. throttle reversing switch
15. rudder reversing switch
16. elevator reversing switch
17. Battery compartment
The servo reversing switches can reverse the direction of operation of the servos. The lower position is the normal
direction ; the upper position is the reverse direction.
TRC4
- 1 -
VELLEMAN
