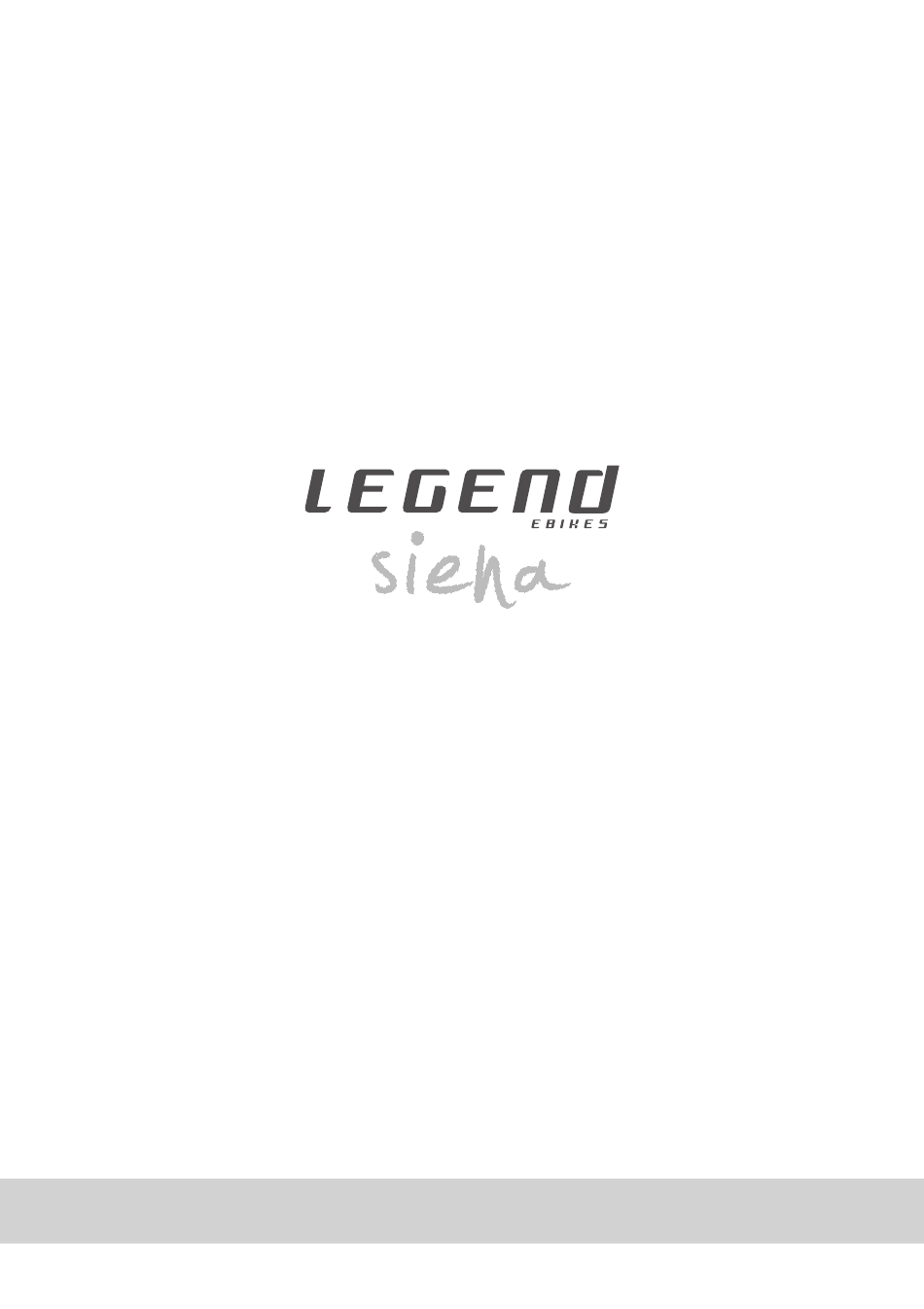

- Seite 1 SIENA BENUTZERHANDBUCH UND GARANTIE...
- Seite 2 Gebrauch von entscheidender Bedeutung sind. Ihre Nichtbeachtung kann zu Verletzungen und Schäden führen. Das Handbuch und sein Inhalt sind zum Zeitpunkt der Erstellung und des Drucks aktuell. LEGEND EBIKES behält sich das Recht vor, diese ohne vorherige Ankündigung zu ändern.
-
Seite 3: Inhaltsverzeichnis
INHALT SICHERHEIT Seite 4 VORBEREITENDE SICHERHEITSPRÜFUNGEN Seite 4-5 STRASSENVERKEHRSSICHERHEIT Seite 6 VERWENDUNG IM REGEN Seite 7 NACHTEINSATZ Seite 7 FAHRRADTEILE Seite 8 TECHNISCHE DATEN Seite 9 ERSTE SCHRITTE Seite 10 EINSTELLEN DER SATTELHÖHE Seite 10 MONTAGE DER PEDALE Seite 11 LADEN DES AKKUS Seite 12 EINSCHALTEN DES FAHRRADS... -
Seite 4: Sicherheit
SICHERHEIT Lesen Sie dieses Handbuch vollständig durch und machen Sie sich damit vertraut, bevor Sie Ihr LEGEND SIENA Elektrofahrrad zum ersten Mal verwenden. Wie bei jeder Outdoor-Aktivität birgt Radfahren die Gefahr von Verletzungen und Unfällen. Da das Fahrzeug über eine elektrische Komponente verfügt, kann dieses Risiko zudem höher sein. - Seite 5 VORBEREITENDE PRÜFUNGEN 9. Akku: Um Ihre eigene Sicherheit zu gewährleisten, legen Sie den Akku niemals in die Nähe einer Wärmequelle oder verbrennen Sie sie nicht. Platzieren Sie es während des Ladens nicht in der Nähe von explosiven oder entflammbaren Materialien. 10.
-
Seite 6: Road Safety
ROAD SAFETY 1. Tragen Sie immer einen zugelassenen Helm. 2. Versuchen Sie, Körperteile und andere Gegenstände von sich bewegenden Teilen wie Gliedern der Kette, Pedalen, Kurbeln und Rädern fernzuhalten. 3. Tragen Sie immer: • Richtig sitzende Schuhe, die das Pedal gut greifen. Verwenden Sie Ihr Fahrrad nie barfuß oder in Sandalen. -
Seite 7: Verwendung Im Regen
VERWENDUNG BEI REGEN Bei Regen wird die Wirksamkeit Ihrer Bremsen (wie bei den Bremsen anderer Fahrzeuge) drastisch reduziert und Ihre Reifen haben keine so gute Traktion wie im trockenen Zustand. Um sicherzustellen, dass Sie bei Regen die Geschwindigkeit reduzieren und sicher anhalten können, fahren Sie langsamer und bremsen Sie früher und langsamer, als wenn es trocken wäre. -
Seite 8: Fahrradteile
BICYCLE PARTS 8. Pedal 15. Hinteres Schutzblech 1. Iwoc ® 9. Kettenrad 16. Rücklicht 2. Lenker 10. Ständer 17. Gepäckträger hinten 3. Bremshebel 11. Kette 18. Sattel 4. Klappscharnier 12. Schaltwerk 19. Controller (intern) 5. Vorderlicht 13. Hinterrad 20. Klappscharnier 6. -
Seite 9: Technische Daten
TECHNISCHE DATEN IP-65 21.0 24” 250 W Getriebeübersetzung 1:4,5 40 N m MOTOR 25 Kph GESCHWINDIGKEIT 36V 10.4Ah Sanyo-Panasonic AKKU 36V 14Ah Panasonic AKKU 32 Impulse BB integrierter Geschwind- SENSOR Integrierter Echtzeit-Drehmomentsensor BB SENSOR Iwoc Bluetooth SCI* by Ebikemotion ® JOYSTICK HIGO IP67 Wasserdicht STECKVERBINDER 80 - 100 Km** REICHWEITE... -
Seite 10: Erste Schritte
EINSTELLUNG DER SATTELHÖHE Die Höhe der Sattelstütze lässt sich durch manuelles Feststellen leicht verändern und auf die gewünschte Höhe einstellen. Durch das Schnellspannsystem kann dieser Vorgang so oft wie nötig ohne Anstrengung durchgeführt werden. Die Fixierung muss fest geschlossen sein. Stellen Sie den Sattel auf die Ziehen Sie den Schnellspanner Lösen Sie den Schnellspanner... -
Seite 11: Montage Der Pedale
MONTAGE DER PEDALE Die Pedale haben ein spezielles Einstellsystem. Wenn Sie sie zusammenbauen, sollten Sie sicherstellen, dass Sie das richtige Pedal für die Kurbel ausgewählt haben: Wir setzen das rechte Pedal auf die rechte Kurbel, gekennzeichnet mit dem Buchstaben R (rechts); und das linke Pedal auf die linke Kurbel, angezeigt mit dem Buchstaben L (links). -
Seite 12: Laden Des Akkus
LADEN DES AKKUS Bevor Sie Ihr Fahrrad zum ersten Mal benutzen, sollten Sie den Akku für 4 bis 6 Stunden mit dem mitgelieferten Ladegerät aufladen. 1. Schließen Sie das Ladegerät an die Steckdose an. Sie werden feststellen, dass die Ladeanzeige grün leuchtet, was bedeutet, dass das Gerät ordnungsgemäß... -
Seite 13: Einschalten Des Fahrrads
Beginnen Sie mit der Aktivierung des Einschaltknopfes an der Unterseite des Akkus, um das System mit Strom zu versorgen. Denken Sie daran, diesen Schalter auszuschalten, wenn Sie Ihr Legend Siena für längere Zeit nicht benutzen. Um das elektrische System Ihres Fahrrads zu starten, schalten Sie es mit der linken mittleren Taste des iWoc ein. -
Seite 14: Fahrrad Zusammenklappen
FAHRRAD ZUSAMMENKLAPPEN Klappen Sie die Pedale nach innen Lösen Sie den Schnellspanner, um den Sattel abzusenken... - Seite 15 FAHRRAD ZUSAMMENKLAPPEN Lösen Sie die Verriegelung Öffnen Sie den Scharnierverschlusshebel wie in der Abbildung gezeigt Jetzt können Sie den Rahmen zusammenklappen Vergewissern Sie sich, dass das Scharnier vollständig geschlossen ist und dass der Verriegelungshebel korrekt ausgerichtet ist, bevor Sie es mit dem Riegel sichern.
- Seite 16 FAHRRAD ZUSAMMENKLAPPEN Lösen Sie das Klappschloss, indem Sie vorher die doppelte Sicherheitslasche anheben. Öffnen Sie die Scharnierverriegelung wie im Bild gezeigt...
-
Seite 17: Ausbau Des Akkus
AKKUENTNAHME Stecken Sie den Schlüssel ein Drehen Sie den Schlüssel um 180º Sie können den Akku jetzt entnehmen... -
Seite 18: Erstbenutzung
ERSTBENUTZUNG Die Benutzung eines Elektrofahrrads ist ähnlich wie die eines nicht-elektrischen Fahrrads, aber mit einigen bemerkenswerten Unterschieden. Ein Elektrofahrrad ist schwerer und das Anhalten dauert länger. Um es zu benutzen, bringen Sie sich auf dem Fahrrad in eine ausbalancierte Position. Wenn Sie Ihren Helm aufgesetzt haben und die erste Fahrt auf Ihrem neuen Fahrrad antreten, sollten Sie sich für eine möglichst kontrollierbare Umgebung entscheiden, fernab von Autos, anderen Radfahrern, Hindernissen und unvorhergesehenen Situationen. -
Seite 19: Allgemeine Wartung
Verwenden Sie kein Druckwasser. AKKUWARTUNG Alle LEGEND EBIKES werden mit Lithium-Akkus betrieben. Um den Akku aufzuladen, schließen Sie den Transformator an das Stromnetz und die Ausgangsbuchse an den einzigen Anschluss des Akkus an. Die Ladeanzeigen des Transformators leuchtet grün, wenn der Ladevorgang abgeschlossen ist. -
Seite 20: Motor
3. An einem kühlen, trockenen Ort lagern und mindestens einmal alle zwei Monate aufladen. 4. Versuchen Sie nicht, den vollständig entladenen oder vollständig geladenen Akku über längere Zeiträume zu lagern. 5. Lagern Sie ihn auf halber Ladung, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Seite 21: Garantiebedingungen
Für den Fall, dass während der Bearbeitung einer Garantieleistung Sendungen anfallen und festgestellt wird, dass das Problem von der Deckung ausgeschlossen ist, muss der Kunde/ Händler die Kosten für solche Sendungen tragen, ungeachtet dessen, dass LEGEND EBIKES die Möglichkeit anbietet, eine Reparatur außerhalb der Garantiezeit durchzuführen. -
Seite 22: Anwendung
2. ANWENDUNG DER GARANTIE 2.1 Der Garantieanspruch ist nicht übertragbar und darf nur vom ursprünglichen Käufer gestellt werden. 2.2 Garantieansprüche müssen über den Vertriebskanal bearbeitet werden, der mit dem von der Garantie abgedeckten Produkt verbunden ist: - Offizielle Verkaufsstelle - Kundenservice von sat@legendebikes.com / help.legendebikes.com 2.3 Um die Garantie wirksam werden zu lassen, muss der Kunde stets die Kaufrechnung vorlegen. - Seite 23 SMART EBIKES C/Industria 60 Nº5 Ripollet, BARCELONA 08041 Phone: +34 93 141 33 86 www.legendebikes.com info@legendebikes.com...
