Benutzerhandbuch
BVP – Herzfrequens
Dieses Benutzerhandbuch wurde erstellt um den Leser über die Durchführung von
Blutvolumen-Pulsmessungen zu unterrichten und informieren.
Weitere Informationen zu NeXus und unserer BioTrace+ Software, finden Sie auf unserer
Website oder kontaktieren Sie uns.
www.mindmedia.com
Das Urheberrecht an diesem Dokument, bleibt bei Mind Media BV © 2019 und der Inhalt darf nicht verändert oder
kopiert werden. Wir erlauben jedoch die unbegrenzte elektronische Verbreitung dieses Dokuments im
unveränderten digitalen PDF-Format, in dem es geliefert wird. Dieses Dokument ersetzt nicht die wissenschaftliche
und klinische Literatur.
V1.0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MindMedia NeXus-4
Inhaltszusammenfassung für MindMedia NeXus-4
- Seite 1 Weitere Informationen zu NeXus und unserer BioTrace+ Software, finden Sie auf unserer Website oder kontaktieren Sie uns. www.mindmedia.com Das Urheberrecht an diesem Dokument, bleibt bei Mind Media BV © 2019 und der Inhalt darf nicht verändert oder kopiert werden. Wir erlauben jedoch die unbegrenzte elektronische Verbreitung dieses Dokuments im unveränderten digitalen PDF-Format, in dem es geliefert wird.
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung ............................3 Benötigte Ausrüstung ........................4 Konfiguration für die Blutvolumen-Pulsmessung ................5 Fingerplatzierung ..........................5 Kopf Platzierung ..........................6 Ohrläppchen Platzierung ......................... 7 BioTrace+ ............................8 Anlage 1: Artifakte ........................... 12 Anlage 2: Pflege von Materialien ..................... 13 Page 2 of 13... -
Seite 3: Einführung
Einführung Dieses Handbuch enthält eine schrittweise Übersicht über die Durchführung von Blutvolumen-Pulsmessungen mit dem NeXus-4, NeXus-10 oder NeXus-32. Das Handbuch enthält Informationen zu der erforderlichen Hardware, den Vorbereitungs- und Messschritten, den Artefakten (Anhang 1) und der Materialpflege (Anhang 2). Page 3 of 13... -
Seite 4: Benötigte Ausrüstung
Benötigte Ausrüstung Folgendes ist erforderlich, um Blutvolumen-Pulsmessungen durchzuführen: Nexus-4, NeXus-10 oder NeXus-32 Blutvolumen Pulssensor oder Blutvolumen Puls Kopfsensor Page 4 of 13... -
Seite 5: Konfiguration Für Die Blutvolumen-Pulsmessung

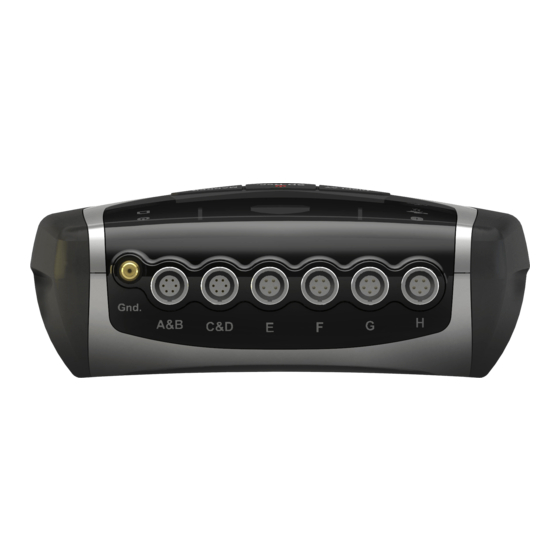

Informationen zum Konfigurieren des NeXus, finden Sie im NeXus-Benutzerhandbuch oder in der Kurzanleitung Schließen Sie den Blutvolumen-Pulssensor an den Eingang C des NeXus-4, den Eingang G des NeXus-10 oder den Eingang 30 des NeXus-32 an. Stellen Sie sicher, dass der rote Punkt des Anschlusses beim NeXus-4 oder NeXus-10 nach unten oder beim NeXus-32 nach oben zeigt. -
Seite 6: Kopf Platzierung
Kopf Platzierung Palpieren Sie den Herzschlag der Arteria temporalis an der Schläfe mit den Fingerspitzen ab, um die richtige Stelle zu finden. Platzieren Sie den Blutvolument-Pulskopfsensor mit einem Kopfband direkt über dem Bereich der Arteria temporalis. Bewegen Sie den Sensor während der Überwachung des Signals, um ein gutes Signal mit ausreichender Amplitude zu finden. -
Seite 7: Ohrläppchen Platzierung
Ohrläppchen Platzierung Platzieren Sie den Sender und Empfänger des Blutvolumen-Pulskopfsensors in einen (Ohr-) Clip. Setzen Sie den Ohrclip auf das Ohrläppchen. Beachten Sie, dass das Ziehen am Kabel und am Sensor des Blutvolumen-Pulssensors zu Bewegungsartefakten führt. Lesen Sie nun das Kapitel „BioTrace +“, um weitere Anweisungen zu erhalten. Page 7 of 13... -
Seite 8: Biotrace
BioTrace+ Starten Sie die BioTrace+ Software. Wählen Sie Signalbibliothek. Wählen Sie Blut-Volumen-Puls. Wählen Sie Ihren bevorzugten Messbildschirm (z. B. HRV basis). Schalten Sie den NeXus ein. Klicken Sie auf die Aufnahme Taste. Page 8 of 13... - Seite 9 Das Dialogfeld “Klient auswählen” wird angezeigt. Wählen Sie einen Klient aus und klicken Sie auf Weiter ... oder klicken Sie auf Neu hinzufügen, um einen neuen Klient hinzuzufügen Das “neue Sitzungsaufzeichnung” Schirm wird angezeigt. Klicken Sie auf Starte Aufnahme, um mit der Aufnahme einer Sitzung anzufangen. Stelle die Schwellenwerteinstellung eines Balkendiagramms ein.
- Seite 10 Drücken Sie die Windows Taste +P zur Erweiterung der Anzeige auf Dual Monitor Setup Wählen Sie eine der Feedback-Optionen, die auf der rechten Seite verfügbar sind. Diagramm Spiel Video Puzzle Audio Animation Wenn Sie einen anderen Inhalt während einer Aufnahme wählen wollen, klicken Sie den obersten Schalter Feedback anpassen.
- Seite 11 Klicken Sie auf Ja, speichern Sie die Sitzung und geben Sie eine Beschreibung der Sitzung ein. Bestätigen Sie mit OK, die Sitzung wird nun gespeichert. Page 11 of 13...
-
Seite 12: Anlage 1: Artifakte
Anlage 1: Artifakte • Bewegungsartifakte Beachten Sie, dass das Bewegen oder Biegen des Fingers und das Ziehen am Kabel des Blutvolumen-Pulssensors, zu Bewegungsartefakten führen kann. • Temperaturartifakte Beachten Sie, dass kalte Hände die Amplitudengröße des Blutvolumen-Pulssignals beeinflussen (verringern) können. • Signalblockartifakte Beachten Sie, dass Nagellack das Blutvolumenpulssignal blockieren oder die Amplitude des Blutvolumenpulssignals beeinflussen (verringern) kann. -
Seite 13: Anlage 2: Pflege Von Materialien
Anlage 2: Pflege von Materialien NeXus Blood Volume Pulse Sensor Reinigung Der NeXus Blood Volume Pulse Sensor kann nur gereinigt werden. Es gibt keine Verfahren oder Vorschriften zur Desinfektion. Die Sensorkabel und der Sensor können mit lauwarmem Wasser oder Alkoholtupfern gereinigt werden (nicht in Wasser oder in alkoholische Lösung eintauchen).
