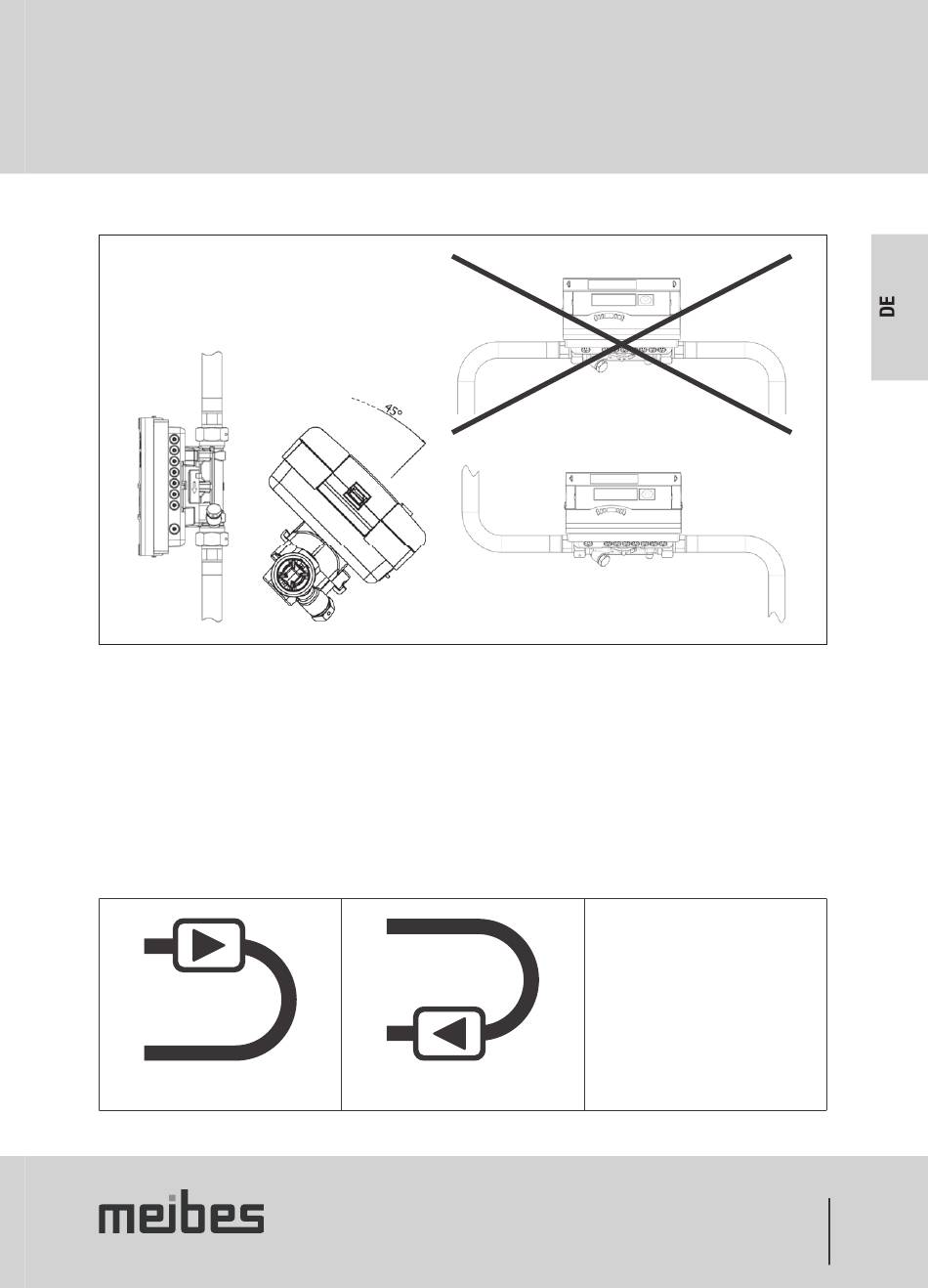

3. Montage des Energiezählers
Abb. 1
• Der Energiezähler wird, je nach Bauform und Applikation (Wärme-, Kälte-Zähler), entweder im warmen Zweig
oder im kalten Zweig der Anlage eingebaut.
• Der Durchflusssensor ist so einzubauen, dass die Flussrichtung mit der auf dem Sensor angegebenen Pfeilrich-
tung übereinstimmt.
• Je nach Ausführung muss der Durchflusssensor im Vorlauf bzw. im Rücklauf eingebaut werden. Die Einbau-
position wird in der Infoschleife 3.5 (siehe "Infoschleife (3)" auf Seite 21) und ggf. zusätzlich anhand eines
Piktogramms angezeigt.
Vorlauf
(Einbauposition vor Ort einstellbar,
Rücklauf
ohne Piktogramm
siehe 6.1 Seite 11)
5
