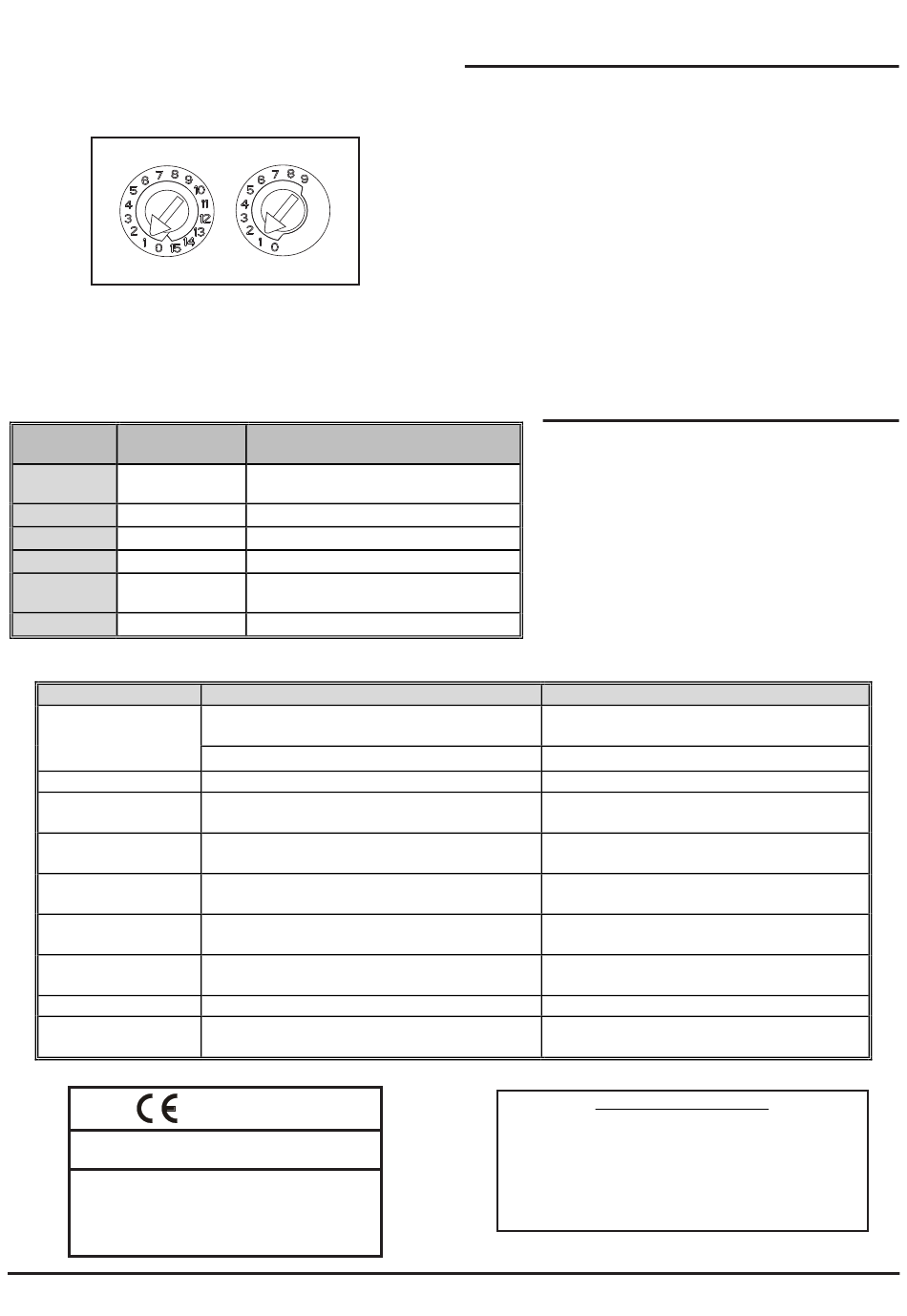

Figura 4: Selettori rotanti
X 10
LED di stato di linea (Nota: il comando dal pannello ha in genere la priorità)
Stato Comando dal
dell'isolatore pannello
Normale LED spento
Aperto LED spento
Normale LED acceso
Aperto LED acceso
Normale LED intermittente
Aperto LED intermittente
Stato del gateway e LED di rete radio
Stato del gateway
Accensione
(nessun guasto)
Accensione (guasto)
Non configurato
Configurato
Configurato
Configurato
Normale (configurato e
rete radio funzionante)
Errore di rete
Modalità di recupero
Pittway Tecnologica S.r.l.
Via Caboto 19/3, 34147 Trieste, Italy
EN54-25: 2008 / AC: 2010 / AC: 2012
Componenti che utilizzano collegamenti radio
EN54-17: 2005 / AC: 2007 Isolatori di cortocircuito
EN54-18: 2005 / AC: 2007 Dispositivi di ingresso/uscita
per l'utilizzo in sistemi di rivelazione e segnalazione
d'incendio installati in edifici
D200-303-00
X 1
Stato del LED
Spento (luce ambra intermittente in
caso di errore del dispositivo)
Acceso ambra
Acceso rosso
Acceso rosso
Luce intermittente verde (ambra in caso
di errore del dispositivo)
Acceso ambra
Stato del LED
Lampeggio verde lungo
Tre lampeggi verdi
Luce ambra intermittente a intervalli di 1 secondo
Lampeggio rosso/blu a intervalli di 14 secondi
(o soltanto blu in caso di comunicazione in corso)
Lampeggio blu/rosso a intervalli di 14 secondi
(impulso blu in caso di un messaggio ricevuto)
Lampeggio blu/verde a intervalli di 14 secondi
(impulso blu in caso di messaggio ricevuto)
Lampeggio blu/ambra a intervalli di 14 secondi
(impulso blu in caso di corso messaggio ricevuto)
Luce blu intermittente a intervalli di 14 secondi
Lampeggio ambra/blu a intervalli di 14 secondi
Lampeggio blu/blu a intervalli di 14 secondi
0333 14 DOP-IRF001
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
PROGRAMMAZIONE
È necessaria un'operazione di configurazione per associare
al gateway i dispositivi radio che si desidera controllare. La
programmazione del gateway viene eseguita usando l'interfaccia
USB M200WC-RF collegata a un PC sul quale deve essere stato
installato il software appropriato (consultare il codice di prodotto
M200SCT-RF per ulteriori informazioni). Il file di configurazione
creato dal software viene inviato al gateway tramite una
comunicazione radio. Una volta configurato, il gateway ricerca
tutti i dispositivi RF da controllare e li programma con i parametri
funzionali, formando allo stesso tempo la rete di comunicazione
radio (per ulteriori informazioni, consultare il Manuale di messa in
esercizio e programmazione radio - rif. D200-306-00.)
NOTA: Non eseguire in contemporanea più di una procedura
di configurazione alla volta.
NOTA: Non inserire le batterie nei dispositivi RF prima del
momento della messa in esercizio del sistema.
STATO DEI LED E INDICAZIONE DEGLI ERRORI
Il gateway è dotato di due LED che indicano
rispettivamente lo stato della comunicazione sulla
linea e verso la rete radio:
LED1: Stato delle comunicazioni sulla linea
LED2: Stato delle comunicazioni sulla rete radio
Significato
Dispositivo non configurato
(impostazioni di fabbrica)
Dispositivo configurato
È stato rilevato un errore interno del gateway
Il gateway è acceso ed è in attesa essere
configurato
Il gateway è configurato, in attesa di iniziare la
messa in esercizio della rete RF
E' in corso la configurazione della rete radio
È' in corso il tentativo di risincronizzazione della
rete RF
Il gateway e la rete funzionano correttamente
Il gateway ha rilevato un problema di rete radio
Nella rete RF mancano uno o più collegamenti
e il gateway ne sta tentando la riconfigurazione
Dichiarazione di Conformità CE
Ai sensi della norma EN60950 e della Direttiva R&TTE 1999/5/CE
Il presente prodotto è conforme alle seguenti Direttive:
2006/95/CE Bassa tensione
2004/108/CE Compatibilità elettromagnetica
Il testo completo della Dichiarazione di Conformità è disponibile
presso System Sensor Europe
Brevetti in corso
I56-3892-001
