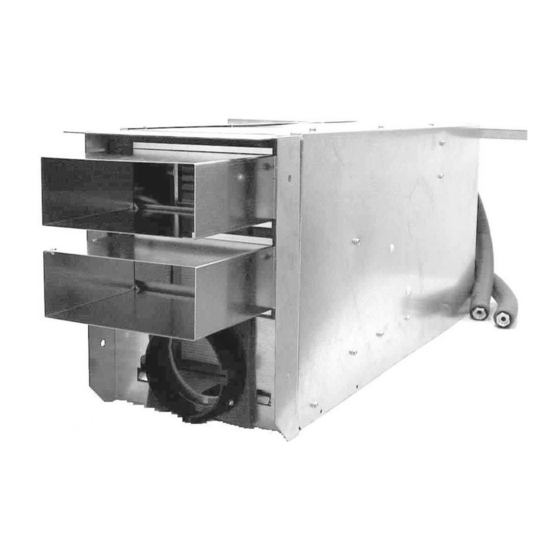

- Seite 1 42GM ITM Individuelles Luftbehandlungs- Modul für Systeme mit variablem Volumenstrom Information für die Planung...
-
Seite 2: Inhaltsverzeichnis
1 - EInFÜHRUnG ..................................3 1.1 - Komfort ..................................... 3 1. - Luftqualität ....................................3 1.3 - Das Carrier QUALITY PLUS-Prinzip ..........................4 2 - VORZÜGE ....................................5 .1 - Haupt-Eigenschaften ................................5 . - Technische und elektrische Daten ............................6 .3 - Maßzeichnungen - 4GM auf vorderen und hinteren Trägern ................... -
Seite 3: Einführung
System für das Gebäude. keine Vibrationen, und so hat der Architekt bei der Innen- ausstattung freie Hand. Das 4GM-Gerät von Carrier ist eine kompakte Klima- zentrale, die klimatisierte Luft mit einer Luftleistung von Das modulare Konzept bietet Flexibilität bei der Neuan- 15 l/s an Räume mit einer Bodenfläche von etwa 5 m... -
Seite 4: Das Carrier Quality Plus-Prinzip
Konzept, den Entwurf und die Integrität der Raumluftqualität (IAQ) angegegeben Leistung (die in strengen Labortests bewiesen In den letzten zehn Jahren hat Carrier ein Raumluftquali- wird), ebenso wie die Herstellungsverfahren, Materialien täts-Regelsystem entwickelt, das in die Klimageräte einge- und Komponenten, die zur Produktherstellung verwendet baut ist. -
Seite 5: Vorzüge
Luftmenge sind. • eine vordere Montagehalterung, die direkt an der • Ein numerischer Carrier-Regler. Dieser bietet jedem Betondecke befestigt ist Bewohner ein wandmontiertes oder Schreibtisch-Zone User Interface, das zur Anzeige des gewünschten indi- Dieses zweiteilige Befestigungssystem gestattet separate viduellen Komfortpegels verwendet wird. -
Seite 6: Technische Und Elektrische Daten
Die 42GM-Geräte sind für einen Betriebsdruck von 16 bar ausgelegt und geprüft. Der gesamte Betriebskreislauf des 42GM-Moduls wird für einen Betriebsdruck von 10 bar garantiert. Wenn die Anwendung einen Betriebsdruck von 16 bar erfordert, setzen Sie sich bitte mit dem örtlichen Carrier-Vertreter in Verbindung. Basiert auf einer Wassereintrittstemperatur von 7°C, Raumluft-Trockenkugeltemperatur von 27°C, 47% relativer Feuchte, 5 K ∆T und Nennluftleistung. Die Leistung berücksichtigt die Wärme der Ventilator-Motor-Baugruppe. -
Seite 7: Maßzeichnungen - 4Gm Auf Vorderen Und Hinteren Trägern
2.3.2 - 42GM mit vorderer Montagehalterung mit variabler Außenluftmenge, mm Zuluft Rückluft Außenluft ø 124 ÿ124 Statischer Mindestdruck 180 Pa Carrier empfiehlt die Installation eines halbstarren runden Kanals von 180 mm (1,5 mm Durchmesser) Rechteckig 13 x 20 oblong 13x20 1081 1398... -
Seite 8: System-Bauteile
2.4 - System-Bauteile 2.4.4 - Individuelles luftbehandlungsmodul 42GM Dank des hohen verfügbaren statischen Drucks bei Nenn- 2.4.1 - Hintere Aufhängungsschiene, mm luftleistung gestattet das 4GM-Gerät den Einsatz langer Die hintere Aufhängungsschiene wird am Betonfundament Kanäle. An der Geräteseite sind die Kanäle rechteckig, befestigt und dient zur Aufhängung des 4GM-Geräts. - Seite 9 Luftmenge basiert auf der CO -Rate - in diesem Fall tierung des Leistungsverlusts. Außerdem ist jedes Heiz- wird er über den numerischen Carrier-Regler an einen register mit einem selbstrückstellenden Sicherheitsthermo- -Sensor angeschlossen. staten vom Öffnertyp ausgestattet, der abschaltet, wenn die Temperatur auf 70°C ansteigt, bei einem Durchschnitts-...
-
Seite 10: Sicherheitsmassnahmen
Regler, Strommodule oder Drehzahl- WICHTIG: Die Bauteile der verschiedenen in diesem regler. Prospekt beschriebenen Regelkreise umfassen Elektronik- Den von Carrier empfohlenen abgeschirmten teile. Diese können elektromagnetische Störungen erzeugen Kabeltyp verwenden und sicherstellen, dass alle oder durch solche beschädigt werden, wenn sie nicht... -
Seite 11: Numerischer Carrier-Regler
• Hochziehen, Senken und Winkeleinstellung der Raumtemperatur-Sensor (als Zubehör erhältlich) geliefert Jalousien. werden. Komplette Informationen über den numerischen Carrier- Regler bitte dem getrennt erhältlichen Prospekt entnehmen. Die elektrischen Anschlüsse sind Schnellanschlüsse, um Wartungsarbeiten zu erleichtern und die Wartungskosten zu senken. -
Seite 12: Technische Daten
5 - TECHNISCHE DATEN Vorzüge • 1/”-Gewinde-Flach-Gasanschluss 5.1 - Technische Daten der Ventile • Gerader Ventilkörper aus nicht vernickelter Rg5- Bronze mit einem auf dem Ventil eingestanzten Strö- Die im 4GM-Gerät verwendeten Ventile sind Zweiwege- mungsrichtungs-Pfeil. ventile. • Edelstahl-Schaft • Messingventil 5.1.1 - Motor des thermoelektrischen Ein-/Aus-Ventils •... -
Seite 13: Zubehör
6 - ZUBEHÖR Für die 4GM-Geräte ist eine umfassende Serie von Zube- hörteilen zur Installation in den verschiedensten Anwen- dungen erhältlich. 6.1 - Numerischer Carrier-Regler Siehe Kapitel 4. -
Seite 14: Leistungen
7 - LEISTUNGEN 7.1 - Kühlleistungen - Kaltwasserregister, kW 7.1.1 - Kaltwasserregister, 2 leiter, 6 Reihen Relative Feuchte 40% Luftleistung l/s (m Wassertemp. 69 (250) 83 (300) 97 (350) 111 (400) 125 (450) 139 (500) Ein-/Austritt Trockenkugeltemperatur am Registereintritt (°C) (°C) 6-11 1,89... -
Seite 15: Kaltwasserregister, 4 Leiter (5 Reihen Kühlung, 1 Reihe Heizung)
7.1.2 - Kaltwasserregister, 4 leiter (5 Reihen Kühlung, 1 Reihe Heizung) Relative Feuchte 40% Luftleistung l/s (m Wassertemp. 69 (250) 83 (300) 97 (350) 111 (400) 125 (450) 139 (500) Ein-/Austritt Trockenkugeltemperatur am Registereintritt (°C) (°C) 6-11 1,67 1,36 1,03 1,99 1,63 1,23... -
Seite 16: Heizleistungen - Warmwasserregister
20,9 19,4 Legende: ANMERKUNG: Um das Risiko der Schichtenbildung zu HC - Heizleistung, kW vermeiden, empfiehlt Carrier, die Zulufttemperatur unter TSA - Zulufttemperatur, °C WF - Wassermenge, l/h 35°C zu halten. ACHTUNG: Die Zulufttemperatur darf nicht über 60°C liegen, um eine Beschädigung des Ventilatormotors zu verhindern. -
Seite 17: Register-Druckverlust
7.3 - Register-Druckverlust Wassermenge, l/h 2000 6 Reihen - Kühlung 1000 5 Reihen - Kühlung 1 Reihe - Heizung 8 9 10 60 70 80 90100 1000 2000 Druckverlust, kPa Um l/h in l/s umzuwandeln, bitte durch 3600 teilen. 7.4 - Ventil-Druckverlust 7.4.1 - Wasser-Druckverlust über das Zweiwegeventil Wassermenge, l/h 2000... -
Seite 18: Schallleistungpegel
7.5 - Schallleistungpegel Oktavband-Frequenz, Hz Qv-P Typ 125 250 500 1K (V) l/s (m /h)-Pa) SUP 66,5 71,4 67,0 65,5 58,4 69,5 127,8 (460)-200 RET 58,7 67,4 59,4 54,8 45,4 61,9 RAD 69,1 63,7 61,4 55,4 47,6 62,1 SUP 65,7 70,9 67,4 66,4 59,2 69,9 230... -
Seite 19: Elektrische Daten
19,7 80 0,38 16,9 (1013) 11,3 Legende: - Ventilatormotor-Stromversorgung - Stromverbrauch - Leistungsaufnahme des Ventilatormotors, numerischen Carrier-Reglers oder Drehzahlreglers U/s (U/min) - Ventilatormotor-Drehzahl - Luftleistung Druck P1 - Verfügbarer statischer Druck (ohne Luftreiniger) Druck P2 - Verfügbarer statischer Druck (mit Luftreiniger) -
Seite 20: Luftleistung/Verfügbarer Statischer Druck
7.7 - Luftleistung/verfügbarer statischer Druck Kurve des verfügbaren statischen Drucks (Pa) als Funktion der luftleistung (m /h oder l/s) Verfügbarer Druck, Pa U = 230 V U = 200 V U = 140 V U = 170 V U = 110 V U = 80 V m3/h 167 l/s... -
Seite 21: Elektroheizregister-Leistung
7.8 - Elektroheizregister-Leistung Leistung, W 2000 1900 5 Elemente 1800 1700 1600 1500 4 Elemente 1400 1300 1200 3 Elemente 1100 1000 2 Elemente 1 Element m3/h Luftleistung, Qv Betriebsgrenze HINWEIS: Versorgungsspannung: 230 V Lufteintrittstemperatur: 19°C... -
Seite 22: 42Gm-Codes
1-reihiges Register Änderungsstatus PTC-Elektroheizung, 5 vorverdrahtete Elemente 7, 8 Regelsystem PTC-Elektroheizung, Gerät mit kommunizierendem 4 vorverdrahtete Elemente Carrier-Regler, mit zwei Ein-/Aus- Zweiwegeventilen und flexiblen PTC-Elektroheizung, Wasserleitungen. 3 vorverdrahtete Elemente PTC-Elektroheizung, Gerät mit kommunizierendem vorverdrahtete Elemente Carrier-Regler, mit einem Ein-/Aus- Zweiwegeventil und flexiblen Wasser- Außenluftregler*... -
Seite 23: Ausschreibungstext
0 bis 55,6 l/s (0 bis 00 m /h) motorgesteuert • Der Radialventilator mit vorwärts gebogenen Schaufeln für das 4GM-Gerät soll an einen numerischen Carrier- Regler angeschlossen sein. Der verfügbare statische Druck soll bei Nennluftleistung 05 Pa betragen. • Der Ventilatormotor soll einphasig und mit variabler Drehzahl sein, mit internem Überlastschutz. -
Seite 24: Die Verfügbaren Programme
Ganz gleich, ob Sie in den Tropen leben oder in Grönland, ob Sie unter der Hitze, der Kälte oder unter Luftmangel leiden, CARRIER hat immer die richtige Lösung und kann sie Ihnen hier demonstrieren. Die verfügbaren Programme Simulierung des Klimas in Ihrer Region ✔...
