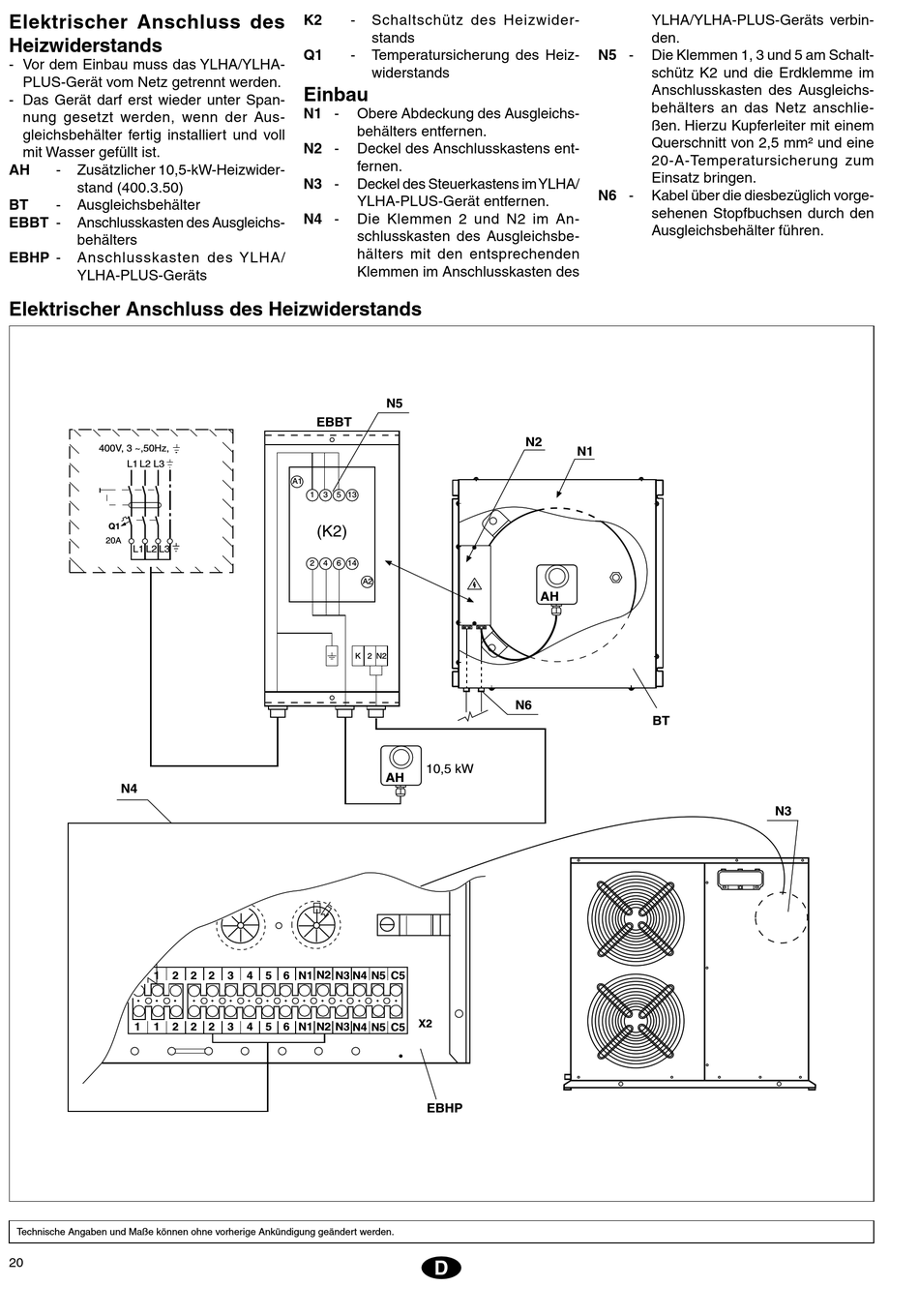

Elektrischer Anschluss des
Heizwiderstands
- Vor dem Einbau muss das YLHA/YLHA-
PLUS-Gerät vom Netz getrennt werden.
- Das Gerät darf erst wieder unter Span-
nung gesetzt werden, wenn der Aus-
gleichsbehälter fertig installiert und voll
mit Wasser gefüllt ist.
AH
-
Zusätzlicher 10,5-kW-Heizwider-
stand (400.3.50)
BT
-
Ausgleichsbehälter
EBBT -
Anschlusskasten des Ausgleichs-
behälters
EBHP -
Anschlusskasten des YLHA/
YLHA-PLUS-Geräts

Elektrischer Anschluss des Heizwiderstands

���������������
��
��
��
��
���
��
�� ��
��
Technische Angaben und Maße können ohne vorherige Ankündigung geändert werden.
20
K2
-
Q1
-

Einbau

N1 -
Obere Abdeckung des Ausgleichs-
behälters entfernen.
N2 -
Deckel des Anschlusskastens ent-
fernen.
N3 -
Deckel des Steuerkastens im YLHA/
YLHA-PLUS-Gerät entfernen.
N4 -
Die Klemmen 2 und N2 im An-
schlusskasten des Ausgleichsbe-
hälters mit den entsprechenden
Klemmen im Anschlusskasten des
����
��
��
����
��
��
� � ��
� � �� �� �� �� �� ��
� � �� �� �� �� �� ��
Schaltschütz des Heizwider-
stands
Temperatursicherung des Heiz-
widerstands
��
��
��
��
�������
��
��
����
D
YLHA/YLHA-PLUS-Geräts verbin-
den.
N5 -
Die Klemmen 1, 3 und 5 am Schalt-
schütz K2 und die Erdklemme im
Anschlusskasten des Ausgleichs-
behälters an das Netz anschlie-
ßen. Hierzu Kupferleiter mit einem
Querschnitt von 2,5 mm² und eine
20-A-Temperatursicherung zum
Einsatz bringen.
N6 -
Kabel über die diesbezüglich vorge-
sehenen Stopfbuchsen durch den
Ausgleichsbehälter führen.
��
��
��
