Interconnexion électrique de
la résistance
- Avant de procéder à l'installation, mettre
l'unité YLHA/YLHA PLUS hors tension.
- Ne reconnecter qu'une fois l'installation
terminée et avec le réservoir plein d'eau.
AH
- Résistance d'appoint de 10,5 kW
(400.3.50).
BT - Réservoir tampon
EBBT - Boîtier de connexions du réser-
voir tampon.
EBHP - Boîtier de connexions de l'unité
YLHA/YLHA PLUS.

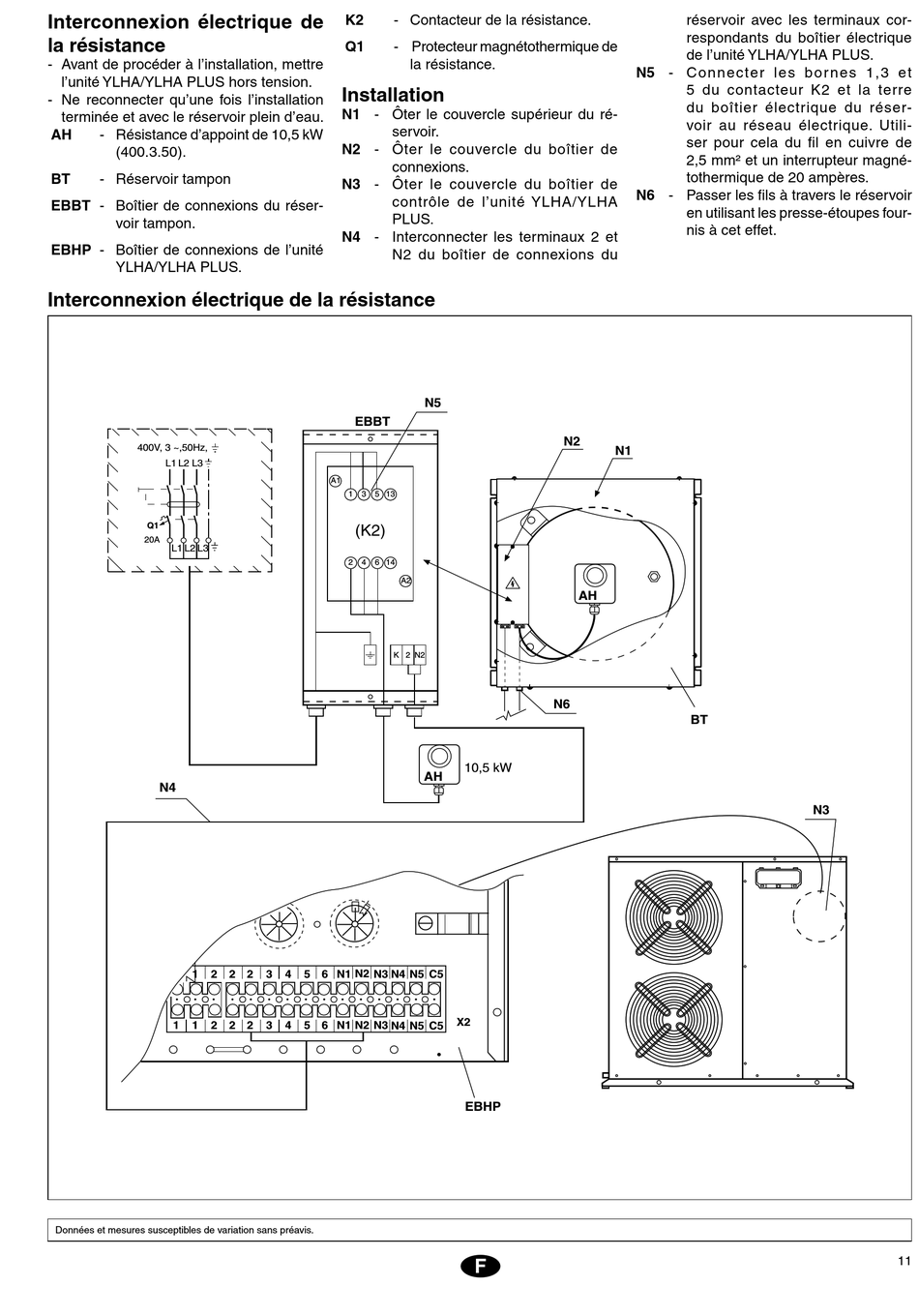

Interconnexion électrique de la résistance
���������������
�� �� ��
��
���
�� �� ��
��
� �
� � �
Données et mesures susceptibles de variation sans préavis.
K2 - Contacteur de la résistance.
Q1
- Protecteur magnétothermique de
Installation
N1 - Ôter le couvercle supérieur du ré-
servoir.
N2 - Ôter le couvercle du boîtier de
connexions.
N3 - Ôter le couvercle du boîtier de
contrôle de l'unité YLHA/YLHA
PLUS.
N4 - Interconnecter les terminaux 2 et
N2 du boîtier de connexions du
����
��
� � � ��
����
� � � ��
��
� � ��
� � � � � � �� �� �� �� �� ��
� � � � � � �� �� �� �� �� ��
la résistance.
��
��
��
��
�������
��
��
����
F
réservoir avec les terminaux cor-
respondants du boîtier électrique
de l'unité YLHA/YLHA PLUS.
N5 - Connecter les bor nes 1,3 et
5 du contacteur K2 et la terre
du boîtier électrique du réser-
voir au réseau électrique. Utili-
ser pour cela du fil en cuivre de
2,5 mm² et un interrupteur magné-
tothermique de 20 ampères.
N6 - Passer les fils à travers le réservoir
en utilisant les presse-étoupes four-
nis à cet effet.
��
��
��
