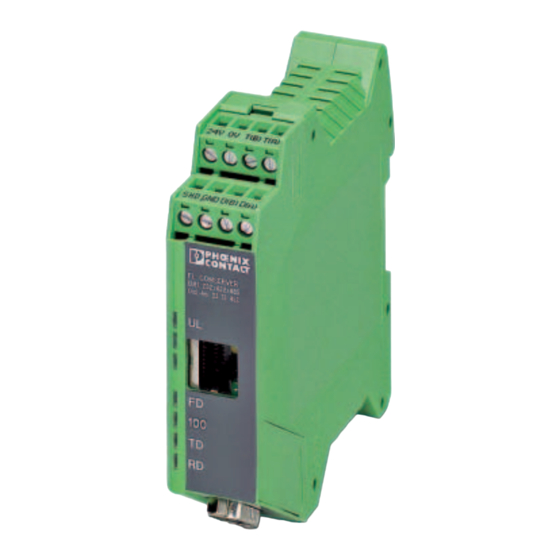

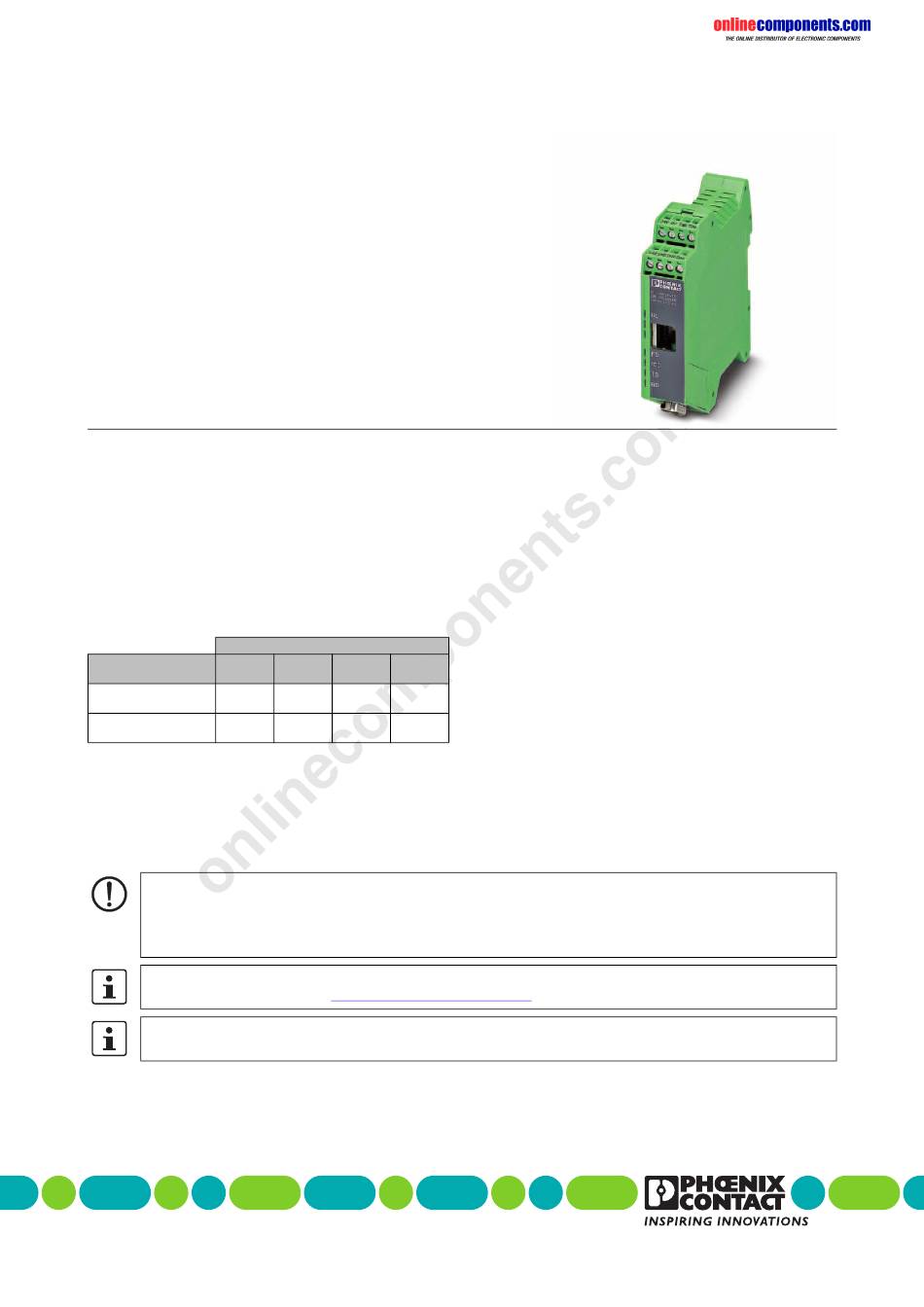

FL COMSERVER ... 232/422/485
Serieller RS-232/422/485 Geräte-Server für
industrielle 10/100 BASE-T(x)-Netzwerke
INTERFACE
Datenblatt
103827_de_05
1

Beschreibung

Der FL COMSERVER ... 232/422/485 ermöglicht die Inte-
gration von seriellen RS-232-, RS-422 und RS-485-Schnitt-
stellen für Maschinen- und Anlagenzugriffe via Ethernet-
Netzwerke. Alle Steuerungen und Bedienpanels können
somit über den "Serial Device Server" in industriellen
10/100 Base-T(X) Netzwerke für Servicezwecke ferngewar-
tet werden.
Abhängig vom eingesetzten Gerätetyp werden folgende
Datenprotokolle unterstützt:
FL COMSERVER ...
TCP/IP
... UNI 232/422/485
x
Artikel-Nr. 2313452
... BASIC 232/422/485
x
Artikel-Nr. 2313478
Eine bestehende Anwendungssoftware die ausschließlich
serielle Kommunikation unterstützt, kann hierzu mit der kos-
tenlosen COM-Port-Redirector-Software mit Hilfe von virtu-
ellen COM-Ports auf die Netzwerkkarte eines Windows-
PCs umgelenkt werden.
ACHTUNG: Der FL COMSERVER ... 232/422/485 ist ausschließlich für den Betrieb mit Sicherheitsklein-
spannung (SELV) nach IEC 60950 / EN 60950 / VDE 0805 ausgelegt.
Er darf nur an Geräte angeschlossen werden, die die Bedingungen der EN 60950 (Sicherheit von Ein-
richtungen der Informationstechnik) erfüllen.
Stellen Sie sicher, dass Sie immer mit der aktuellen Dokumentation arbeiten.
Diese steht unter der Adresse
Dieses Datenblatt gilt für die auf der folgenden Seite aufgelisteten Produkte:
© PHOENIX CONTACT 2010-03-12
Datenprotokolle
UDP
Modbus/
PPP
TCP
mit CHAP
x
x
x
x
www.phoenixcontact.net/catalog
Merkmale
Der FL COMSERVER ... 232/422/485 ist speziell für indus-
trielle Applikationen im Schaltschrank entwickelt. Er zeich-
net sich durch folgende Merkmale aus:
Montage auf EN-Tragschiene
22,5 mm schmale Baubreite
10/100 BASE-T(X) Autonegotiation
24 V AC/DC ± 20% Spannungsversorgung
redundante Spannungsversorgung möglich
Hochwertige 3-Wege-Trennung
(VCC // RS-232, RS-422, RS-485 // Ethernet)
umfangreiche Diagnoseanzeigen
Konfiguration mit Web-Based-Management (WBM)
Konfiguration ist passwortgeschützt
TCP/IP-, UDP-, Modbus/TCP- und PPP-Unterstützung
COM-Redirector Software im Lieferumfang
zum Download bereit.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Phoenix Contact FL COMSERVER 232

  • Seite 1: Beschreibung

    Serieller RS-232/422/485 Geräte-Server für industrielle 10/100 BASE-T(x)-Netzwerke INTERFACE Datenblatt 103827_de_05 © PHOENIX CONTACT 2010-03-12 Merkmale Beschreibung Der FL COMSERVER ... 232/422/485 ist speziell für indus- Der FL COMSERVER ... 232/422/485 ermöglicht die Inte- trielle Applikationen im Schaltschrank entwickelt. Er zeich-...
  • Seite 2: Inhaltsverzeichnis

    Punkt-zu-Punkt / Standleitungsersatz......................13 11.2 Punkt-zu-Punkt / PSI-MODEM-SPLITTER ....................13 11.3 Client Server Betrieb ............................ 14 11.4 Redirector / Virtuelle Com Ports ........................14 11.5 Modbus Gateway / Multidrop-Netwerke ....................... 14 11.6 Remote Access in entfernte Netzwerke......................15 103827_de_05 PHOENIX CONTACT...
  • Seite 3: Bestelldaten

    Seriell asynchron UART/NRZ, 7/8 Daten, 1/2 Stop, 1 Parity, 10/11 Bit-Zei- chenlänge Datenflusskontrolle Soft-Handshake, Xon/Xoff oder Hardware-Handshake RTS/CTS RS-232, RS-422 selbststeuernd RS-485 Serielle Übertragungsrate 300, 600, 1200, 2400, 4800, 7000, 9600, 19200, 38400, 57600, 115200, 187500, 230400Bit/s, einstellbar über WBM Unterstützte Protokolle transparent, inkl. 3964R-Protokoll 103827_de_05 PHOENIX CONTACT...
  • Seite 4 Getrennte Potenzialebenen Versorgung // Ethernet (TP) // RS-232, RS-422, RS-485 Prüfspannung 1,5 kV AC, 50 Hz, 1 min. zwischen allen Potenzialebenen nach EN 50178 und EN 61131-2 Chloroformtest frei von Lackbenetzungsstörenden Stoffen nach VW-AUDI-SEAT-Zentral- norm P-VW-3.10.757 650 103827_de_05 PHOENIX CONTACT...
  • Seite 5 Prüfung der Störabstrahlung nach EN 61000-6-4 Störaussendung Gehäuse EN 55022 Grenzkurve B EN 61000 entspricht der IEC 61000 Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert. Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen. 103827_de_05 PHOENIX CONTACT...
  • Seite 6: Sicherheitsbestimmungen Und Errichtungshinweise

    Zuwiderhandlung – Die Schutzart IP20 (IEC 60529/EN 60529) des Gerätes ist für eine saubere und trocke- ne Umgebung vorgesehen. – Setzen Sie das Gerät keiner mechanischen und/oder thermischen Beanspruchung aus, die die beschriebenen Grenzen überschrei- tet. 103827_de_05 PHOENIX CONTACT...
  • Seite 7: Blockschaltbild

    TD+ (3) Shield MBit/s RS-422 TD- (6) SW-Switch +5 V 390 W 180 W 390 W Termination T(B) Flash EEPROM T(A) 2,5 V 24 V 3,3 V 24 V 24 V Bild 1 Blockschaltbild FL COMSERVER ... 232/422/485 103827_de_05 PHOENIX CONTACT...
  • Seite 8: Anschluss- Und Funktionselemente

    LED grün, LINK-Status TP-Port LED rot, Error-Anzeige LED grün, UL, Spannungsversorgung LED gelb, ACT Datenübertragung TP-Port, dynamisch Schiebeschalter für RS-422/485 Terminierungsnetzwerk (390 Ω / 180 Ω / 390 Ω) Rastfuß für Tragschienenmontage Busverbinder für redundante Spannungsversorgung (verdeckt) FE, Funktionserdkontakt (verdeckt) 103827_de_05 PHOENIX CONTACT...
  • Seite 9: Konfiguration

    RS-485 Endteilnehmer links aktiviert nierungsnetzwerk aktivieren/deaktivieren (siehe Kapi- RS-485 Teilnehmer rechts deaktiviert tel 7.3) Leiterplatte vorsichtig bis zum Anschlag zurückschie- werkseitige Voreinstellung Gehäusekopf einrasten lassen 2 /4 /4 2 .- N O rd Bild 3 Gehäuse öffnen/schließen 103827_de_05 PHOENIX CONTACT...
  • Seite 10: Spannungsversorgung

    2. Fassen Sie das Gerät am Gehäusekopf an und drehen es vorsichtig nach oben. 3. Heben Sie das Gerät vorsichtig vom Tragschienen- Busverbinder und der Tragschiene ab. Bild 5 Anschluss der Spannungsversorgung 101973A008 Bild 6 Montage und Demontage 103827_de_05 PHOENIX CONTACT...
  • Seite 11: Tragschienen-Busverbinder (Verbundstation)

    Richtung der Montagefläche, sodass der Gerätebus- verbinder sicher auf den Tragschienen-Busverbinder aufsitzt. Nachdem der Rastfuß hörbar an der Tragschiene ein- gerastet ist, prüfen Sie den festen Sitz. Die mechanische Befestigung des Gerätes er- folgt nur durch die Tragschiene. 103827_de_05 PHOENIX CONTACT...
  • Seite 12: Serielle Anschlussbelegungen

    PSI-WL-RS232- RS485/BT COMBICON Ord.-No. 27 08 517 Data A (neg.) 5 Data A SIGNAL Data B (pos.) 6 Data B SER ERR GND 7 61451001 Shield 103827A001 103827B006 Bild 9 Anschlussbelegung RS-232 Schnittstelle Bild 11 Anschlussbelegung RS-485 103827_de_05 PHOENIX CONTACT...
  • Seite 13: Ethernet-Netzwerk

    -Ports. Die wahlweise Umschaltung der Punkt-zu-Punkt Kopplung erfolgt über das WBM des FL COMSERVER ... 232/422/ 485 oder über den Schalter auf der Frontseite des Splitters. PPC 5315 TCP/IP 61451001 Bild 14 Punkt-zu-Punkt Kopplung (zwei Steuerungen) 103827_de_05 PHOENIX CONTACT...
  • Seite 14: Client Server Betrieb

    Art und Weise die Verbindung zu Programmierschnittstellen mit allen Vorteilen der Vernet- zung realisierbar wird. TCP/IP COM 4 = 192.168.0.14 COM 6 = 192.168.0.15 PPC 5315 COM 80 = 192.168.0.90 Bild 16 Redirector 103827_de_05 PHOENIX CONTACT...
  • Seite 15: Remote Access In Entfernte Netzwerke

    RESET / ALR MODBUS/TCP Bild 18 Remote Access PHOENIX CONTACT GmbH & Co. KG • 32823 Blomberg • Germany • Phone: +49-(0) 5235-3-00 103827_de_05 PHOENIX CONTACT • P.O.Box 4100 • Harrisburg • PA 17111-0100 • USA • Phone: +717-944-1300 www.phoenixcontact.com...
