INSTALLATION AND OPERATION MANUAL
MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
INSTALLATIONS- UND BETRIEBSHANDBUCH
MANUEL D'INSTALLATION ET DE FONCTIONNEMENT
MANUALE D'INSTALLAZIONE E D'USO

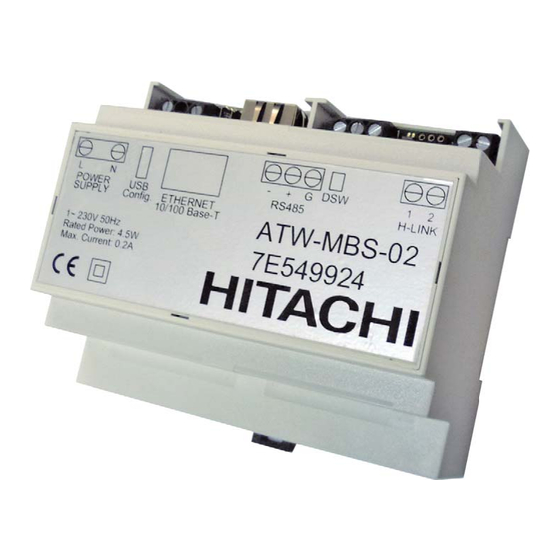

MODBUS GATEWAY
ATW-MBS-02
MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO
INSTALLATIONS- OG BETJENINGSVEJLEDNING
INSTALLATIE- EN BEDIENINGSHANDLEIDING
INSTALLATION- OCH DRIFTHANDBOK
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ

Werbung

Inhaltsverzeichnis
loading

  Andere Handbücher für Hitachi ATW-MBS-02

  Verwandte Anleitungen für Hitachi ATW-MBS-02

Keine ergänzenden Anleitungen

  Inhaltszusammenfassung für Hitachi ATW-MBS-02

  • Seite 1 MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO INSTALLATION AND OPERATION MANUAL INSTALLATIONS- OG BETJENINGSVEJLEDNING MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO INSTALLATIE- EN BEDIENINGSHANDLEIDING INSTALLATIONS- UND BETRIEBSHANDBUCH INSTALLATION- OCH DRIFTHANDBOK MANUEL D’INSTALLATION ET DE FONCTIONNEMENT MANUALE D’INSTALLAZIONE E D’USO ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑΣ MODBUS GATEWAY ATW-MBS-02...
  • Seite 3 Specifikationerna i den här handboken kan ändras utan föregående meddelande för att HITACHI ska kunna leverera de senaste innovationerna till kunderna. Vi på Hitachi gör allt vi kan för att se till att alla specifikationer stämmer, men vi har ingen kontroll över tryckfel och kan därför inte hållas ansvariga för den typen av fel.
  • Seite 4 C A U T I O N This product shall not be mixed with general house waste at the end of its life and it shall be retired according to the appropriated local or national regulations in a environmentally correct way. Contact to the corresponding authorities for more information.
  • Seite 5 DANGER – Hazards or unsafe practices which COULD result in severe personal injuries or death. PELIGRO – Riesgos o prácticas poco seguras que PODRÍAN producir lesiones personales e incluso la muerte. GEFAHR – Gefährliche oder unsichere Anwendung, die zu schweren Körperverletzungen oder zum Tod führen kann. DANGER –...
  • Seite 6: Inhaltsverzeichnis

    INDEX INDICE 1 PRODUCT GUIDE 1 GUIA DO PRODUTO 2 NEW PRODUCT GENERAL DATA 2 DADOS GERAIS DO PRODUTO NOVO 3 INSTALLATION 3 INSTALAÇÃO 4 ELECTRICAL WIRING 4 LIGAÇÕES ELÉTRICAS 5 OPERATION 5 OPERAÇÃO 6 NET CONFIGURATION KIT 6 JOGO DE CONFIGURAÇÃO DA REDE ÍNDICE INDEKS 1 GUÍA DEL PRODUCTO...
  • Seite 7: Product Guide

    PRODUCT GUIDE 1 PRODUCT GUIDE 1.1 CLASSIFICATION OF THE UNITS Air to water accessory Dash separation Modbus gateway Series 1.2 NEW MODELS DESCRIPTION CODE ATW-MBS-02 7E549924 1.3 ACCESSORY CODE LIST DESCRIPTION CODE Net configuration kit 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 8: New Product General Data

    Length Max. 100 m according IEEE 802.3  H-LINK Item Specifications Communication with HITACHI YUTAKI (S / S80 / S COMBI / M) units Communication line Twisted pair shielded cable, non-polarity Communication system Half-duplex Communication method Asynchronous Speed of transmission...
  • Seite 9: Installation

    INSTALLATION 3 INSTALLATION 3.1 SAFETY SUMMARY D A N G E R • Read carefully this manual before performing the installation work. • Do not install this device in places accessible to the general public. Install it in electrical enclosures, which are only accessible by the usage of a tool and also provide protection to eventual electromagnetic disturbances.
  • Seite 10 External power supply  Micro USB cable at configuration time only  RJ45 Ethernet for Modbus TCP  RS485 for Modbus RTU  DSW for unit configuration  Operation led indicator H-LINK Communication bus with HITACHI  units PMML0419A rev.1 - 05/2016...
  • Seite 11 INSTALLATION 3.5 INSTALLATION SPACE Keep free the shaded area for the good performance of the device. (mm) 3.6 INSTALLATION PROCEDURE D A N G E R • Do not install this device in places accessible to the general public. Install it in enclosures or other places which are accessible only by the usage of a tool.
  • Seite 12 INSTALLATION 3.7 NETWORK CONFIGURATION It is supplied a computer software tool, Net configuration Tool, inside the USB stick memory for an easy and friendly configuration. 3.7.1 Computer requirements. It is required to use a personal computer with Microsoft Windows 7 or higher, a free USB port and Java. 3.7.2 Parameters under configuration: Parity: Odd/Even/Disabled Communication speed: 9600/19200 Bps...
  • Seite 13 INSTALLATION  Configuration through Ethernet port 1 Connect the Network device to a computer by a ethernet cable (field supplied or available with the Net Configuration Kit) 2 Input the following parameters: • IP Address: 192.168.0.4 3 Press the button at screen PMML0419A rev.1 - 05/2016...
  • Seite 14 INSTALLATION  Configuration of device and communication Device information Check that the network device is correctly displayed at the Device information table. Press refresh button if necessary. Network information When the network device is integrated to the LAN / Modbus net by Ethernet, configure the following parameters: •...
  • Seite 15: Electrical Wiring

    SW1-2: Not used (keep always ON) 5 OPERATION 5.1 COMPATIBILITY The new ATW-MBS-02 is compatible with YUTAKI (S / S80 / COMBI / M). These devices are not compatible with any of the following Hitachi controllers: Centralised remote controls Building air conditioning controls...
  • Seite 16 OPERATION 5.2 DATA AVAILABLE FOR YUTAKI SERIES BEFORE LINE-UP 2016 5.2.1 General parameters Register Address Description Value Type 0: Stop 1001 1000 Control Unit Run/Stop 1: Run 0: Cool (*2) 1002 1001 Control Unit Mode 1: Heat 0: Stop 1003 1002 Control Circuit 1 Run/Stop 1: Run...
  • Seite 17 OPERATION Register Address Description Value Type 0: Stop 1052 1051 Status Circuit 1 Run/Stop 1: Run 0: No 1: Points 1053 1052 Status Heat. OTC Circuit 1 2: Gradient 3: Fix 0: No 1054 1053 Status Cool. OTC Circuit 1 (*2) 1: Points 2: Fix 1055...
  • Seite 18 (*4) Enable this parameter when using Modbus thermostat • (*5) This parameter can only be used if no have installed HITACHI thermostat, only when using Modbus thermostat. Unless the central bit is ena- bled, so the HITACHI thermostat is used only for setting temperature.
  • Seite 19 OPERATION 5.2.2 Servicing parameters Register Address Description Value Type Water outlet hp Tº 0~100 ºC Only for YUTAKI S & S 1200 1199 (Water outlet hp outlet unit temperature) COMBI 1201 1200 Ta2: Outdoor Unit Ambient Average Temp. -80~100 ºC (*1)(*3) 1202 1201 Ta.
  • Seite 20 OPERATION 5.3 DATA AVAILABLE FOR LINE-UP YUTAKI 2016 SERIES 5.3.1 General parameters Register Address Description Range Type 0: Stop 1001 1000 Control Unit Run/Stop 1: Run 0: Cool (*2) 1002 1001 Control Unit Mode 1: Heat 2: Auto 0: Stop 1003 1002 Control Circuit 1 Run/Stop...
  • Seite 21 OPERATION Register Address Description Range Type 0: Cool (*2) 1052 1051 Status Unit Mode 1: Heat 0: Stop 1053 1052 Status Circuit 1 Run/Stop 1: Run 0: No 1: Points 1054 1053 Status Heat. OTC Circuit 1 2: Gradient 3: Fix 0: No 1055 1054...
  • Seite 22 (*7) Enable this parameter when using Modbus thermostat • (*8) This parameter can only be used if no have installed HITACHI thermostat, only when using Modbus thermostat. Unless the central bit is ena- bled, so the HITACHI thermostat is used only for setting temperature.
  • Seite 23 OPERATION 5.3.2 Servicing parameters Register Address Description Range Type Water outlet hp Tº 1201 1200 0~100 ºC (Water outlet hp outlet unit temperature) 1202 1201 Ta2: Outdoor Unit Ambient Average Temp. -80~100 ºC (*1) 1203 1202 Ta. Second Ambient Temperature -80~100 ºC (*1) 1204 1203...
  • Seite 24: Net Configuration Kit

    Shut down the device power supply and restore it after 5 s. If LED2 is still flickering contact to LED2 is flickering Abnormal operation the Hitachi customer service 6 NET CONFIGURATION KIT This accessory provides all the necessary cables for Hitachi installers when commissioning a Modbus installation. Components List: USB cable Ethernet crossed cable USB Pen drive Memory The USB Pen Drive Memory includes a software tool for Modbus communication check when commissioning.
  • Seite 25: Guía Del Producto

    1 GUÍA DEL PRODUCTO 1.1 NOMENCLATURA DE LAS UNIDADES Accesorio aire-agua Guión de separación Gateway Modbus Serie 1.2 NUEVOS MODELOS DESCRIPCIÓN CÓDIGO ATW-MBS-02 7E549924 1.3 LISTA DE CÓDIGOS DE ACCESORIOS DESCRIPCIÓN CÓDIGO Kit de configuración de la red 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 26: Datos Generales Del Nuevo Producto

    Método de comunicación Asíncrono Velocidad de transmisión 9600 baudios Longitud del cableado 1000 m máximo (longitud total del bus H-LINK I/E) Número máximo de gateways 1 Gateway SISTEMA H-LINK Número máximo de unidades ATW-MBS-02 → 1 YUTAKI solamente PMML0419A rev.1 - 05/2016...
  • Seite 27: Instalación

    INSTALACIÓN 3 INSTALACIÓN 3.1 RESUMEN DE SEGURIDAD P E L I G R O • Lea atentamente este manual antes de realizar cualquier trabajo de instalación. • No instale este dispositivo en lugares a los que pueda acceder el público general. Instálelo en armarios eléctricos accesibles solo me- diante el uso de una herramienta y protéjalo frente a eventuales perturbaciones electromagnéticas.
  • Seite 28 Micro-Cable USB para la configuración  Ethernet RJ45 para Modbus TCP  RS485 para Modbus RTU  DSW para configuración de la unidad  Led indicador de funcionamiento Bus de comunicaciones H-LINK con  unidades HITACHI PMML0419A rev.1 - 05/2016...
  • Seite 29 INSTALACIÓN 3.5 ESPACIO DE INSTALACIÓN Mantenga libre la zona rallada para un rendimiento óptimo del dispositivo. (mm) 3.6 PROCEDIMIENTO DE INSTALACIÓN P E L I G R O • No instale este dispositivo en lugares a los que pueda acceder el público general. Instálelo en lugares cerrados a los que solo se pueda acceder con llave.
  • Seite 30 INSTALACIÓN 3.7 CONFIGURACIÓN DE RED En la memoria USB se suministra un software, el “Net configuration Tool”, para facilitar la configuración. 3.7.1 Requisitos del ordenador Se requiere el uso de un ordenador con Microsoft Windows 7 o superior, un puerto USB libre y Java. 3.7.2 Parámetros configurables:.
  • Seite 31 INSTALACIÓN  Configuración a través de un puerto Ethernet 1 Conecte el dispositivo de red a un ordenador mediante el cable ethernet (suministrado por el instalador o disponible con el kit de configuración de red) 2 Introduzca los siguientes parámetros: •...
  • Seite 32 INSTALACIÓN  Configuración del dispositivo y la comunicación “Información del dispositivo” Compruebe que el dispositivo de red se muestre en la tabla “Información del dispositivo”. Pulse actualizar si es necesario. “Información de red” Si el dispositivo de red está integrado en una red LAN / Modbus a través de Ethernet, configure los siguientes parámetros: •...
  • Seite 33: Cableado Eléctrico

    (mantener siempre en "ON") 5 FUNCIONAMIENTO 5.1 COMPATIBILIDAD El nuevo ATW-MBS-02 es compatible con las unidades YUTAKI (S / S80 / COMBI). Estos dispositivos no son compatibles con ninguno de los siguientes controladores de Hitachi: Mandos a distancia centralizados Controles del aire acondicionado de edificios...
  • Seite 34 Funcionamiento 5.2 DATOS DISPONIBLES PARA VERSIONES ANTERIORES A 2016 DE LAS SERIES YUTAKI 5.2.1 Parámetros generales Registro Dirección Descripción Valor Tipo 0: Paro 1001 1000 Control de unidad Marcha/Paro 1: Marcha 0: Frío (*2) 1002 1001 Control de unidad de modo 1: Calor 0: Paro 1003...
  • Seite 35 Funcionamiento Registro Dirección Descripción Valor Tipo 0: No disponible 1030 1029 Termostato de ambiente disponible (*4) 1: Disponible 1031 1030 Control Eco compensado 1~10 1032~1050 1031~1049 (Reservado) 0: Frío (*2) 1051 1050 Estado unidad modo 1: Calor 0: Paro 1052 1051 Estado circuito 1 Marcha/Paro 1: Marcha...
  • Seite 36 (*4) Active este parámetro al usar un termostato Modbus. • (*5) Este parámetro es válido solamente para termostatos Modbus que no sean de HITACHI. Si el bit central está activado, la temperatura del termostato HITACHI se ignora, pero aún se puede utilizar para cambiar la temperatura de ajuste.
  • Seite 37 Funcionamiento 5.2.2 Parámetros de mantenimiento Registro Dirección Descripción Valor Tipo 1200 1199 Temperatura de salida del agua HP 0~100 ºC Solo YUTAKI S y COMBI Ta2: Temperatura ambiente media de la unidad 1201 1200 -80~100 ºC (*1)(*3) exterior 1202 1201 Ta.
  • Seite 38 Funcionamiento 5.3 DATOS DISPONIBLES PARA VERSIONES DE 2016 DE LAS SERIES YUTAKI 5.3.1 Parámetros generales Registro Dirección Descripción Rango Tipo 0: Paro 1001 1000 Control de unidad Marcha/Paro 1: Marcha 0: Frío (*2) 1002 1001 Control de unidad de modo 1: Calor 2: Automático 0: Paro...
  • Seite 39 Funcionamiento Registro Dirección Descripción Rango Tipo 1032 1031 Control Antilegionela consigna 0~80 ºC(*3) 0: No 1033 1032 Control Bloqueo/Desbloqueo Menú (*6) 1: Bloque 0: Sin alarma 1034 1033 Control Alarma del BMS (*4) 1: Alarma 0: Paro 1051 1050 Estado de la unidad marcha/paro 1: Marcha 0: Frío (*2) 1052...
  • Seite 40 (*7) Active este parámetro al usar un termostato Modbus. • (*8) Este parámetro es válido solamente para termostatos Modbus que no sean de HITACHI. Si el bit central está activado, la temperatura del termostato HITACHI se ignora, pero aún se puede utilizar para cambiar la temperatura de ajuste.
  • Seite 41 Funcionamiento 5.3.2 Parámetros de mantenimiento Registro Dirección Descripción Rango Tipo 1201 1200 Temperatura de salida del agua de la bomba de calor 0~100 ºC 1202 1201 Ta2: Temperatura ambiente media de la unidad exterior -80~100 ºC (*1) 1203 1202 Ta. Temperatura del segundo ambiente -80~100 ºC (*1) 1204 1203...
  • Seite 42: Kit De Configuración De La Red

    HITACHI. 6 KIT DE CONFIGURACIÓN DE LA RED Este accesorio proporciona al instalador de Hitachi todos los cables necesarios para poner en marcha la instalación del Modbus. Lista de componentes:...
  • Seite 43: Produktübersicht

    PRODUKTÜBERSICHT 1 PRODUKTÜBERSICHT 1.1 KLASSIFIZIERUNG DER GERÄTE Luft/Wasser Zubehör Armaturenbrett-Trennung Modbus-Gateway Serie 1.2 NEUE MODELLE BESCHREIBUNG CODE ATW-MBS-02 7E549924 1.3 ZUBEHÖRCODE-LISTE BESCHREIBUNG CODE Netzkonfigurationsset 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 44: Allgemeine Daten Des Neuen Produkts

    Zwei abgeschirmte paarverseilte Kabel CAT5 oder besser (T-568A/T-568B) Kommunikationssystem Voll-Duplex Länge Max. 100 m gemäß IEEE 802.3  H-LINK Element Spezifikationen Kommunikation mit HITACHI-YUTAKI (S / S80 / S COMBI) geräte Kommunikationsleitung Abgeschirmtes Torsionskabel, ohne Polarität Kommunikationssystem Halbduplex Kommunikationsmethode Asynchron Übertragungsgeschwindigkeit 9600 Bauds Kabellänge 1000 m maximal (Gesamtlänge des H-LINK I/O-Busses)
  • Seite 45: Installation

    INSTALLATION 3 INSTALLATION 3.1 SICHERHEITSÜBERSICHT G E FA H R • Lesen Sie dieses Handbuch vor der Installation sorgfältig durch. • Dieses Gerät darf nicht öffentlich zugänglich sein. Montieren Sie es bitte in einem Schaltschrank, der nur mithilfe von einem Werkzeug geöffnet werden kann und außerdem Schutz bei elektromagnetischen Störungen bietet.
  • Seite 46 3.4 BESCHREIBUNG DER TEILE Description  Externe Stromversorgung  Micro-USB-Kabel nur bei der Zeiteinstellung  RJ45 Ethernet für Modbus TCP  RS485 für Modbus RTU  DSW für Gerätekonfiguration  Betrieb LED-Anzeige H-LINK Kommunikation Bus mit HITACHI-  Einheiten PMML0419A rev.1 - 05/2016...
  • Seite 47 INSTALLATION 3.5 INSTALLATIONSRAUM Halten Sie den schraffierten Bereich frei zur korrekten Funktion des Geräts. (mm) 3.6 INSTALLATIONSSCHRITTE G E FA H R • Dieses Gerät muss an Orten installiert werden, die für die Öffentlichkeit unzugänglich sind. Installieren Sie es in Gehäusen oder an an- deren Stellen, die nur mit einem Werkzeug zugänglich sind.
  • Seite 48 INSTALLATION 3.7 NETZWERK-KONFIGURATION Im USB-Memory-Stick wird ein Computer-Software-Tool, “Net configuration Tool”, zur einfachen und benutzerfreundlichen Konfiguration mitgeliefert. 3.7.1 Computer-Anforderungen. Die Verwendung eines PCs mir Microsoft Windows 7 oder höher, ein freier USB-Port und Java ist erforderlich. 3.7.2 Parameter der Konfiguration: Parität: Ungerade/Gerade/Deaktiviert Kommunikationsgeschwindigkeit: 9600/19200 Bps Modbus-Adresse...
  • Seite 49 INSTALLATION  Konfiguration über Ethernet-Port 1 Schließen Sie das Netzwerkgerät mit dem Ethernet-Kabel an den Computer an (Feld geliefert oder zur Verfügung mit dem Netzkonfigurationsset) 2 Eingabe der folgenden Parameter: • IP-Adresse: 192.168.0.4 3 Drücken Sie das Schaltfeld am Bildschirm PMML0419A rev.1 - 05/2016...
  • Seite 50 INSTALLATION  Konfiguration des Geräts und Kommunikation “Geräte-Information” Prüfen Sie, dass das Netzwerkgerät korrekt in der “Geräte-Information”-Tabelle angezeigt wird. Drücken Sie -wenn notwendig- das Schaltfeld “Erneuern”. “Netzwerk-Information” Wenn das Netzwerkgerät über Ethernet in LAN/Modbus integriert ist, konfigurieren Sie folgende Parameter: •...
  • Seite 51: Kabelanschluss

    SW1-2: Nicht verwendet (immer auf “ON” stellen) 5 BETRIEB 5.1 KOMPATIBILITÄT Das neue ATW-MBS-02 ist mit die YUTAKI (S / S80 / COMBI) kompatibel. Diese Geräte sind mit keiner der folgenden Hitachi-steuerungen kompatibel: Zentralisierte Fernbedienungen Steuerungen zur Klimatisierung von Gebäuden...
  • Seite 52 BETRIEB 5.2 DATEN VERFÜGBAR FÜR MODELLE DER YUTAKI-SERIE VOR 2016 5.2.1 Allgemeine Parameter Registri- Adresse Beschreibung Wert eren 0: Aus 1001 1000 Steuergerät An/Aus 1: An 0: Kühlen (*2) 1002 1001 Steuergeräte-Modus 1: Heizen 0: Aus 1003 1002 Steuerkreis 1 An/Aus 1: An 0: Nein 1: Punkte...
  • Seite 53 BETRIEB Registri- Adresse Beschreibung Wert eren 0: Nein 1054 1053 Status Modus OTC Kreislauf 1 Kühlung (*2) 1: Punkte 2: Fest 1055 1054 Steuerkreis 1: Thermostat-Einstelltemperatur 50~350 (5,0~35,0 ºC) 1056 1055 Steuerkreis 1: Thermostat-Raumtemperatur 0~1000 (0,0~100,0 ºC) Steuerkreis 1: Fest eingestellte 1057 1056 0~80 ºC(*3)
  • Seite 54 (*4) Aktivieren Sie diese Einstellung, wenn ein Modbus-Thermostat verwendet wird. • (*5) Dieser Parameter ist nur gültig für Nicht-HITACHI Modbus Thermostate. Wenn die zentrale Bit aktiviert ist, wird die Temperatur des HITACHI Thermostaten ignoriert, aber immer noch verwendet werden können, um Temperatureinstellungen zu ändern.
  • Seite 55 BETRIEB 5.2.2 Wartungsparameter Registri- Adresse Beschreibung Wert eren 0~100 ºC Nur YUTAKI S und 1200 1199 Wasserauslasstemperatur der HP COMBI Ta2: Durchschnittliche Umgebungstemperatur am 1201 1200 -80~100 ºC (*1)(*3) Außengerät 1202 1201 Ta. Zweite Umgebungstemperatur -80~100 ºC (*1)(*3) -80~100 ºC (*1)(*3) 1203 1202 Ta3: Durchschnitt der zweiten Umgebungstemperatur...
  • Seite 56 BETRIEB 5.3 DATEN VERFÜGBAR FÜR MODELLE DER YUTAKI-SERIE 2016 5.3.1 Allgemeine Parameter Registrieren Adresse Beschreibung Bereich 0: Stopp 1001 1000 Steuergerät Start/Stopp 1: Start 0: Kühlen (*2) 1002 1001 Steuergeräte-Modus 1: Heizen 2: Auto 0: Stopp 1003 1002 Steuerkreis 1 Start/Stopp 1: Start 0: Nein 1: Punkte...
  • Seite 57 BETRIEB Registrieren Adresse Beschreibung Bereich 0: Stopp 1031 1030 Steuerung Anti-Legionellen Start 1: Start 1032 1031 Steuerung Anti-Legionellen Einstelltemperatur 0~80 ºC(*3) 0: Nein 1033 1032 Steuerung Blockierung/Freigabe Menü (*6) 1: Block 0: Kein Alarm 1034 1033 Steuerung BMS-Alarm (*4) 1: Alarm 0: Stopp 1051 1050...
  • Seite 58 (*7) Aktivieren Sie diese Einstellung, wenn ein Modbus-Thermostat verwendet wird. • (*8) Dieser Parameter ist nur gültig für Nicht-HITACHI Modbus Thermostate. Wenn die zentrale Bit aktiviert ist, wird die Temperatur des HITACHI Thermostaten ignoriert, aber immer noch verwendet werden können, um Temperatureinstellungen zu ändern.
  • Seite 59 BETRIEB 5.3.2 Wartungsparameter Registrieren Adresse Beschreibung Bereich 1201 1200 Wasserauslasstemperatur der HP 0~100 ºC Ta2: Durchschnittliche Umgebungstemperatur am 1202 1201 -80~100 ºC (*1) Außengerät 1203 1202 Ta. Zweite Umgebungstemperatur -80~100 ºC (*1) 1204 1203 Ta3: Durchschnitt der zweiten Umgebungstemperatur -80~100 ºC (*1) 1205 1204 O2: Wasserauslasstemperatur 2 (Two2)
  • Seite 60: Netzkonfigurationsset

    Schalten Sie die Stromversorgung des Geräts ab und stellen Sie sie nach 5 s wieder her. LED2 flackert Anormaler Betrieb Wenn LED2 noch immer flackert, setzen Sie sich mit dem Hitachi-Kundendienst in Verbindung. 6 NETZKONFIGURATIONSSET Dieses Zubehör bietet alle notwendigen Kabel für Hitachi-Installateure, wenn eine Modbus-Installation in Betrieb genommen wird. Teileliste: USB-Kabel Gekreuztes Ethernet-Kabel USB-Pen-Drive-Memory Die USB-Pen-Drive-Memory enthält ein Software-Tool für die Prüfung der Modbus-Kommunikation bei der Inbetriebnahme.
  • Seite 61: Guide Du Produit

    GUIDE DU PRODUIT 1 GUIDE DU PRODUIT 1.1 NOMENCLATURE DES UNITÉS Accessoire air-eau Tiret de séparation gateway Modbus Série 1.2 NOUVEAUX MODÈLES DESCRIPTION CODE ATW-MBS-02 7E549924 1.3 LISTE DE CODES D'ACCESSOIRES DESCRIPTION CODE Kit de configuration réseau 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 62: Caractéristiques Générales De Nouveau Produit

    Asynchrone Vitesse de transmission 9 600 bauds Longueur du câblage 1 000 m maximum (longueur totale du bus H-LINK I/E) Nombre maximum de gateways 1 gateway SYSTÈME H-LINK Nombre maximal d’unités ATW-MBS-02 → 1 YUTAKI seulement PMML0419A rev.1 - 05/2016...
  • Seite 63: Installation

    INSTALLATION 3 INSTALLATION 3.1 CONSIGNES DE SÉCURITÉ D A N G E R • Veuillez lire ce manuel soigneusement avant de réaliser les travaux d'installation. • N’installez pas ce système dans des endroits accessibles au grand public. Installez-le dans des coffrets électriques, uniquement acces- sibles à...
  • Seite 64 Micro-Câble USB au moment de la  configuration uniquement  Ethernet RJ45 pour Modbus TCP  RS485 pour Modbus RTU  DSW pour configuration de l’unité  LED d'indication de fonctionnement Bus de communication H-LINK avec unités  HITACHI PMML0419A rev.1 - 05/2016...
  • Seite 65 INSTALLATION 3.5 ESPACE D'INSTALLATION Laissez la zone à grille libre pour garantir le bon rendement du dispositif. (mm) 3.6 PROCÉDURE D’INSTALLATION D A N G E R • N'installez pas ce dispositif dans des endroits accessibles au grand public. Installez-le dans un coffret ou un lieu uniquement accessible à...
  • Seite 66 INSTALLATION 3.7 CONFIGURATION RÉSEAU “Net configuration Tool”, un logiciel-outil informatique est fourni à l’intérieur de la clé USB pour une configuration simple et agréable. 3.7.1 Configuration de l’ordinateur Il est requis d’utiliser un ordinateur personnel avec Microsoft Windows 7 ou supérieur, un port USB libre et Java. 3.7.2 Paramètres sous configuration : Parité...
  • Seite 67 INSTALLATION  Configuration via port Ethernet 1 Connectez le dispositif de réseau à un ordinateur via un câble Ethernet (fourni sur site ou disponible avec le kit de configuration réseau) 2 Saisissez les paramètres suivants : • Adresse IP : 192.168.0.4 3 Appuyez sur le bouton à...
  • Seite 68 INSTALLATION  Configuration du dispositif et de la communication « Informations de dispositif » Vérifiez que le dispositif de réseau est bien affiché dans le tableau des « Informations de dispositif ». Appuyez sur le bouton de mise à jour si nécessaire. «...
  • Seite 69: Câblage Électrique

    « ON ») 5 FONCTIONNEMENT 5.1 COMPATIBILITÉ Le nouveau ATW-MBS-02 est compatible avec les unités YUTAKI (S / S80 / COMBI). Ces dispositifs ne sont compatibles avec aucun des contrôleurs Hitachi ci-dessous : Télécommandes centralisés Contrôles de conditionnement d’air de bâtiment...
  • Seite 70 FONCTIONNEMENT 5.2 DONNÉES DISPONIBLES POUR LES VERSIONS ANTÉRIEURES AU 2016 DES SÉRIES YUTAKI 5.2.1 Paramètres généraux Enregis- Adresse Description Valeur Type trement 0 : Arrêt 1001 1000 Contrôle d'unité Marche/Arrêt 1 : Marche 0 : Froid (*2) 1002 1001 Contrôle d'unité de mode 1 : Chaleur 0 : Arrêt 1003...
  • Seite 71 FONCTIONNEMENT Enregis- Adresse Description Valeur Type trement 1032~1050 1031~1049 (Réservé) 0 : Froid (*2) 1051 1050 État unité mode 1 : Chaleur 0 : Arrêt 1052 1051 État circuit 1 Marche/Arrêt 1 : Marche 0 : Non 1 : Points 1053 1052 État mode circuit OTC 1 chauffage...
  • Seite 72 (*4) Activez ce paramètre lors de l’utilisation d’un thermostat Modbus. • (*5) Ce paramètre est valable uniquement pour les thermostats Modbus non-HITACHI. Si le bit central est activé, la température du thermostat HITACHI est ignoré, mais il peut encore être utilisé pour modifier la température de réglage.
  • Seite 73 FONCTIONNEMENT 5.2.2 Paramètres de maintenance Enregis- Adresse Description Valeur Type trement 0~100 ºC Uniquement YUTAKI S et 1200 1199 Température de sortie d'eau HP COMBI Ta2 : Température ambiante moyenne du groupe 1201 1200 -80~100 ºC (*1)(*3) extérieur 1202 1201 Ta.
  • Seite 74 FONCTIONNEMENT 5.3 DONNÉES DISPONIBLES POUR LES VERSIONS DU 2016 DES SÉRIES YUTAKI 5.3.1 Paramètres généraux Enregistrement Adresse Description Plage Type 0 : arrêt 1001 1000 Contrôle d'unité Marche/Arrêt 1 : marche 0 : froid (*2) 1002 1001 Contrôle d'unité de mode 1: chaleur 2 : auto 0 : arrêt...
  • Seite 75 FONCTIONNEMENT Enregistrement Adresse Description Plage Type 0 : arrêt 1031 1030 Contrôle anti-légionelles Marche (*9) 1 : marche 1032 1031 Contrôle température consigne anti-légionelles 0~80 ºC(*3) 0 : non 1033 1032 Contrôle blocage/déblocage menu (*6) 1 : bloc 0 : aucune alarme 1034 1033 Contrôle Alarme du BMS (*4)
  • Seite 76 (*7) Activez ce paramètre lors de l’utilisation d’un thermostat Modbus. • (*8) Ce paramètre est valable uniquement pour les thermostats Modbus non-HITACHI. Si le bit central est activé, la température du thermostat HITACHI est ignoré, mais il peut encore être utilisé pour modifier la température de réglage.
  • Seite 77 FONCTIONNEMENT 5.3.2 Paramètres de maintenance Enregistrement Adresse Description Plage Type 1201 1200 Température de sortie d'eau de la pompe à chaleur 0~100 ºC Ta2 : température ambiante moyenne du groupe 1202 1201 -80~100 ºC (*1) extérieur 1203 1202 Ta : deuxième température ambiante -80~100 ºC (*1) 1204 1203...
  • Seite 78: Kit De Configuration Réseau

    La LED2 clignote anormal de clignoter, contactez le service clientèle d'Hitachi 6 KIT DE CONFIGURATION RÉSEAU Cet accessoire fournit tous les câbles nécessaires pour les installateurs d'Hitachi lors de la mise en service d'une installation Modbus. Liste des composants : Câble USB Câble Ethernet croisé...
  • Seite 79: Guida Dei Prodotti

    GUIDA DEI PRODOTTI 1 GUIDA DEI PRODOTTI 1.1 NOMENCLATURA DELLE UNITÀ Accessorio aria-acqua Trattino Gateway modbus Serie 1.2 NUOVI MODELLI DESCRIZIONE CODICE ATW-MBS-02 7E549924 1.3 ELENCO DEI CODICI DEGLI ACCESSORI DESCRIZIONE CODICE Kit configurazione rete 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 80: Specifiche Generali Del Nuovo Prodotto

    Lunghezza Max. 100 m in conformità a IEEE 802.3  H-LINK Elemento Specifiche Comunicazione con Unità HITACHI YUTAKI (S / S80 / S COMBI) Linea di comunicazione Doppino ritorto schermato, senza polarità Sistema di comunicazione Semiduplex Metodo di comunicazione Asincrono Velocità...
  • Seite 81: Installazione

    INSTALLAZIONE 3 INSTALLAZIONE 3.1 PRECAUZIONI PER LA SICUREZZA P E R I C O L O • Leggere attentamente il presente manuale prima di eseguire l'installazione. • Non installare questo dispositivo in un luogo accessibile al pubblico. Installarlo in involucri per dispositivi elettrici, che siano accessibili solo tramite l’utilizzo di uno strumento e che, inoltre, forniscano una protezione contro eventuali disturbi elettromagnetici.
  • Seite 82 Micro-Cavo USB per la configurazione  Cavo Ethernet RJ45 per Modbus TCP  Cavo RS485 per Modbus RTU  DSW per configurazione della unità  Indicatore LED di funzionamento Bus di comunicazione H-LINK con le unità  HITACHI PMML0419A rev.1 - 05/2016...
  • Seite 83 INSTALLAZIONE 3.5 SPAZIO DI INSTALLAZIONE Mantenere libera l'aria grigia per una buona prestazione del dispositivo. (mm) 3.6 PROCEDURA DI INSTALLAZIONE P E R I C O L O • Non installare questa unità in luoghi accessibili al pubblico. Installare l'unità all'interno di contenitori o in altri luoghi accessibili solo attraverso l'utilizzo di uno strumento.
  • Seite 84 INSTALLAZIONE 3.7 CONFIGURAZIOHNE DI RETE Per facilitare la configurazione, all’interno della memory stick USB, viene fornito uno strumento software per computer, il “Net configuration Tool”. 3.7.1 Requisiti del computer E’ richiesto un personal computer con Microsoft Windows 7 o superiore, una porta USB libera e Java. 3.7.2 Parametri configurabili: Parità: Pari/Dispari/Disattivato Velocità...
  • Seite 85 INSTALLAZIONE  Configurazione attraverso la porta Ethernet 1 Collegare il dispositivo di rete ad un computer attraverso un cavo ethernet (non in dotazione, ma fornito con il kit di configurazione di rete) 2 Inserire i seguenti parametri: • Indirizzo IP: 192.168.0.4 3 Premere il pulsante sullo schermo PMML0419A rev.1 - 05/2016...
  • Seite 86 INSTALLAZIONE  Configurazione di dispositivo e di comunicazione “Informazioni sul dispositivo” Controllare che il dispositivo di rete sia correttamente visualizzato nella tabella “Informazioni sul dispositivo”. Se necessario premere il pulsante aggiorna. “Informazioni di rete” Quando il dispositivo di rete è integrato alla rete LAN / Modbus attraverso un cavo Ethernet, configurare i seguenti parametri: •...
  • Seite 87: Collegamento Dello Schema Elettrico

    (lasciare sempre “ON”) 5 FUNZIONAMENTO 5.1 COMPATIBILITÀ Il nuovo ATW-MBS-02 è compatibile con unità YUTAKI (S / S80 / COMBI). Questi dispositivi non sono compatibili con nessuno dei seguenti controller Hitachi: Controlli remoti centralizzati Controlli di aria condizionata per edifici...
  • Seite 88 FUNZIONAMENTO 5.2 DATI DISPONIBILI PER LA SERIE YUTAKI PRIMA DELLA LINEA 2016 5.2.1 Parametri generali Registrazione Indirizzo Descrizione Valore Tipo 0: Arresto 1001 1000 Controllo dell'unità Avvio/Arresto 1: Avvio 0: Freddo (*2) 1002 1001 Controllo dell'unità modalità 1: Caldo 0: Arresto 1003 1002 Controllo del circuito 1 Avvio/Arresto...
  • Seite 89 FUNZIONAMENTO Registrazione Indirizzo Descrizione Valore Tipo 1032~1050 1031~1049 (Riservato) 0: Freddo (*2) 1051 1050 Stato unità modalità 1: Caldo 0: Arresto 1052 1051 Stato del circuito 1 Avvio/Arresto 1: Avvio 0: No 1: Punti 1053 1052 Stato modalità circuito OTC 1 riscaldamento 2: Gradiente 3: Fisso 0: No...
  • Seite 90 • (*4) Attivare questa impostazione quando si utilizza un termostato Modbus. • (*5) Questo parametro è valido solo per i termostati Modbus non HITACHI. Se è abilitato il bit centrale, la temperatura del termostato HITACHI viene ignorata, ma può ancora essere utilizzato per modificare l’impostazione della temperatura. • (*6) Questo parametro può essere utilizzato solo se la funzione è abilitata sul display LCD.
  • Seite 91 FUNZIONAMENTO 5.2.2 Parametri di manutenzione Registrazione Indirizzo Descrizione Valore Tipo 1200 1199 Temperatura di uscita dell'acqua HP 0~100 ºC Solo YUTAKI S e COMBI 1201 1200 Ta2: Temperatura ambiente media dell'unità esterna -80~100 ºC (*1)(*3) 1202 1201 Ta. Temperatura del secondo ambiente -80~100 ºC (*1)(*3) -80~100 ºC (*1)(*3) 1203...
  • Seite 92 FUNZIONAMENTO 5.3 DATI DISPONIBILI PER LA LINEA YUTAKI 2016 5.3.1 Parametri generali Registrazione Indirizzo Descrizione Valore Tipo 0: Arresto 1001 1000 Controllo dell'unità Avvio/Arresto 1: Avvio 0: Freddo (*2) 1002 1001 Controllo dell'unità modalità 1: Caldo 2: Auto 0: Arresto 1003 1002 Controllo del circuito 1 Avvio/Arresto...
  • Seite 93 FUNZIONAMENTO Registrazione Indirizzo Descrizione Valore Tipo 0: No 1033 1032 Controllo blocco/sblocco menù (*6) 1: Blocco 0: Nessun allarme 1034 1033 Controllo Allarme BMS (*4) 1: Allarme 0: Arresto 1051 1050 Stato dell'unità avvio/arresto 1: Avvio 0: Freddo (*2) 1052 1051 Stato unità...
  • Seite 94 • (*7) Attivare questa impostazione quando si utilizza un termostato Modbus. • (*8) Questo parametro è valido solo per i termostati Modbus non HITACHI. Se è abilitato il bit centrale, la temperatura del termostato HITACHI viene ignorata, ma può ancora essere utilizzato per modificare l’impostazione della temperatura. • (*9) Questo parametro può essere utilizzato solo se la funzione è abilitata sul display LCD.
  • Seite 95 FUNZIONAMENTO 5.3.2 Parametri di manutenzione Registrazione Indirizzo Descrizione Valore Tipo Temperatura di uscita dell'acqua della pompa di 1201 1200 0~100 ºC calore 1202 1201 Ta2: Temperatura ambiente media dell'unità esterna -80~100 ºC (*1) 1203 1202 Ta. Seconda temperatura ambiente -80~100 ºC (*1) 1204 1203 Ta3: Seconda temperatura ambiente media...
  • Seite 96: Configurazione Rete

    LED2 lampeggiante anomalo lampeggiante contattare l'assistenza clienti Hitachi 6 CONFIGURAZIONE RETE Questo accessorio fornisce tutti i cavi necessari agli installatori di Hitachi al momento della messa in esercizio di una installazione Modbus. Elenco dei componenti: Cavo USB Cavo Ethernet incrociato...
  • Seite 97: Guia Do Produto

    1 GUIA DO PRODUTO 1.1 CLASSIFICAÇÃO DAS UNIDADES Accesório de ar para água Separação com travessão Gateway Modbus Série 1.2 MODELOS NOVOS DESCRIÇÃO CÓDIGO ATW-MBS-02 7E549924 1.3 LISTA DE CÓDIGOS DOS ACESSÓRIOS DESCRIÇÃO Jogo de configuração da rede 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 98: Dados Gerais Do Produto Novo

    Máx. 100 m de acordo com a IEEE 802.3  H-LINK Item Especificações Comunicação com Unidades HITACHI YUTAKI (S / S80 / S COMBI) Linha de comunicação Cabo de par torcido blindado, sem polaridade Sistema de comunicação Half-duplex Método de comunicação Assíncrona...
  • Seite 99: Instalação

    INSTALAÇÃO 3 INSTALAÇÃO 3.1 RESUMO DA SEGURANÇA P E R I G O • Leia cuidadosamente este manual antes de executar o trabalho de instalação. • Não instale este dispositivo em locais acessíveis ao público em geral. Faça a instalação em armários elétricos, acessíveis apenas medi- ante a utilização de uma ferramenta, e instale também proteção contra eventuais distúrbios eletromagnéticos.
  • Seite 100  Micro-Cabo USB somente para configuração  RJ45 Ethernet para Modbus TCP  RS485 para Modbus RTU  DSW para configuração da unidade  Indicador LED de funcionamento Bus de comunicação H-LINK com  unidades HITACHI PMML0419A rev.1 - 05/2016...
  • Seite 101 INSTALAÇÃO 3.5 ESPAÇO DE INSTALAÇÃO Mantenha livre a zona sombreada para um bom desempenho do dispositivo. (mm) 3.6 PROCEDIMENTO DE INSTALAÇÃO P E R I G O • Não instale este dispositivo em locais acessíveis ao público em geral. Instale-o em recintos ou outros locais acessíveis unicamente mediante a utilização de uma ferramenta.
  • Seite 102 INSTALAÇÃO 3.7 CONFIGURAÇÃO DE REDE É fornecida uma ferramenta de software informática, “Net Configuration Tool”, na memória USB para uma configuração fácil e intuitiva. 3.7.1 Requisitos do computador É necessário usar um computador pessoal com Microsoft Windows 7 ou superior, uma porta USB livre e Java. 3.7.2 Parâmetros em configuração: Paridade: Ímpar/Par/Desativado Velocidade de comunicação: 9600/19200 bps...
  • Seite 103 INSTALAÇÃO  Configuração através de porta Ethernet 1 Ligue o dispositivo de rede a um computador através de um cabo Ethernet (não fornecido, mas disponível com o jogo de configuração da rede) 2 Introduza os seguintes parâmetros: • Endereço IP: 192.168.0.4 3 Carregue no botão do ecrã...
  • Seite 104 INSTALAÇÃO  Configuração de dispositivo e de comunicação “Informação de Dispositivo” Certifique-se de que o dispositivo de rede é apresentado corretamente no quadro “Informação de Dispositivo”. Carregue no botão atualizar, se for necessário. “Informação de Rede” Quando o dispositivo de rede estiver integrado na rede LAN / Modbus por Ethernet, configure os seguintes parâmetros: •...
  • Seite 105: Ligações Elétricas

    (manter sempre “ON”) 5 OPERAÇÃO 5.1 COMPATIBILIDADE O novo ATW-MBS-02 é compatível com unidades YUTAKI (S / S80 / COMBI). Estes dispositivos não são compatíveis com nenhum dos seguintes controladores Hitachi: Controlos remotos centralizados Controlos de ar condicionado de edifícios...
  • Seite 106 OPERAÇÃO 5.2 DADOS DISPONÍVEIS PARA VERSÕES ANTERIORES A 2016 DAS SÉRIES YUTAKI 5.2.1 Parâmetros gerais Registo Endereço Descrição Valor Tipo 0: Parar 1001 1000 Controlo de unidade Ligar/Parar 1: Ligar 0: Frio (*2) 1002 1001 Controlo de unidade de modo 1: Calor 0: Parar 1003...
  • Seite 107 OPERAÇÃO Registo Endereço Descrição Valor Tipo 1032~1050 1031~1049 (Reservado) 0: Frio (*2) 1051 1050 Estado unidade modo 1: Calor 0: Parar 1052 1051 Estado de circuito 1 Ligar/Parar 1: Ligar 0: Não 1: Pontos 1053 1052 Estado de circuito 1 OTC para aquecimento 2: Gradiente 3: Fixo 0: Não...
  • Seite 108 (*4) Ativar esse parâmetro quando um termostato Modbus é utilizado. • (*5) Este parâmetro é válido apenas para termostatos Modbus não-HITACHI. Se o bit central é activado, a temperatura do termostato HITACHI é ignorada, mas ainda pode ser utilizado para alterar o ajuste da temperatura.
  • Seite 109 OPERAÇÃO 5.2.2 Parâmetros de manutenção Registo Endereço Descrição Valor Tipo 0~100 ºC Apenas YUTAKI S e 1200 1199 Temperatura de saída de água HP COMBI 1201 1200 Ta2: Temperatura ambiente média da unidade exterior -80~100 ºC (*1)(*3) 1202 1201 Ta. Temperatura de segundo ambiente -80~100 ºC (*1)(*3) -80~100 ºC (*1)(*3) 1203...
  • Seite 110 OPERAÇÃO 5.3 DADOS DISPONÍVEIS PARA VERSÕES DE 2016 DAS SÉRIES YUTAKI 5.3.1 Parâmetros gerais Registo Endereço Descrição Intervalo Tipo 0: Parar 1001 1000 Controlo de unidade Ligar/Parar 1: Ligar 0: Frio (*2) 1002 1001 Controlo de unidade de modo 1: Calor 2: Automático 0: Parar 1003...
  • Seite 111 OPERAÇÃO Registo Endereço Descrição Intervalo Tipo 0: Sem Alarme 1034 1033 Controlo Alarme de BMS (*4) 1: Alarme 0: Parar 1051 1050 Estado unidade Ligar/Parar 1: Ligar 0: Frio (*2) 1052 1051 Estado unidade modo 1: Calor 0: Parar 1053 1052 Estado de circuito 1 Ligar/Parar 1: Ligar...
  • Seite 112 (*7) Ativar esse parâmetro quando um termostato Modbus é utilizado. • (*8) Este parâmetro é válido apenas para termostatos Modbus não-HITACHI. Se o bit central é activado, a temperatura do termostato HITACHI é ignorada, mas ainda pode ser utilizado para alterar o ajuste da temperatura.
  • Seite 113 OPERAÇÃO 5.3.2 Parâmetros de manutenção Registo Endereço Descrição Intervalo Tipo 1201 1200 Temperatura de saída de água da bomba de calor 0~100 ºC Ta2: Temperatura ambiente média da unidade 1202 1201 -80~100 ºC (*1) exterior 1203 1202 Ta. Temperatura de segundo ambiente -80~100 ºC (*1) 1204 1203...
  • Seite 114: Jogo De Configuração Da Rede

    Se o LED2 continuar a piscar, contacte o serviço de apoio ao cliente da Hitachi 6 JOGO DE CONFIGURAÇÃO DA REDE Este acessório proporciona todos os cabos necessários para os instaladores Hitachi quando realizam uma instalação de Modbus. Lista de componentes:...
  • Seite 115: Produktvejledning

    PRODUKTVEJLEDNING 1 PRODUKTVEJLEDNING 1.1 KLASSIFIKATIONER AF ENHEDER Luft til vand tilbehør Mellemrum Modbus gateway Serien 1.2 NYE MODELLER BESKRIVELSE KODE ATW-MBS-02 7E549924 1.3 LISTE MED TILBEHØRSKODER BESKRIVELSE KODE Netkonfigurationssæt 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 116: Generelle Data Om Det Nye Produkt

    Afskærmet parsnoet kabel, ikke polær Kommunikationssystem Halv dupleks Kommunikationsmetode Asynkron Transmissionshastighed 9600 baud Ledningslængde Maks. 1000 m (samlet længde på HLINK I/O-skinne) Maksimalt antal gateways 1 Gateway H-LINK SYSTEM Maksimalt antal enheder ATW-MBS-02 → Kun 1 YUTAKI PMML0419A rev.1 - 05/2016...
  • Seite 117: Montering

    MONTERING 3 MONTERING 3.1 OVERSIGT OVER SIKKERHED FA R E • Læs denne vejledning grundigt før udførelse af monteringsarbejdet. • Denne anordning må ikke monteres på steder, som er offentligt tilgængelige. Monter den i stedet inden i et el-skab, som kun kan åbnes ved hjælp af et stykke værktøj, og som beskytter imod eventuelle elektromagnetiske forstyrrelser.
  • Seite 118  Ekstern strømforsyning  Micro-USB-kabel kun under konfiguration  RJ45 Ethernet til tilslutning af Modbus TCP  RS485 til tilslutning af Modbus RTU  DSW for enhedinstilling  LED-indikator for drift H-LINK Kommunicationsbus med  HITACHI-enhder PMML0419A rev.1 - 05/2016...
  • Seite 119 MONTERING 3.5 MONTERINGSAFSTAND Hold det skravedere område frit, for at sikre enhedens gode ydelse. (mm) 3.6 FREMGANGSMÅDE FOR MONTERING FA R E • Montér ikke denne enhed på steder, hvor den er offentligt tilgængeligt. Montér den i et aflukke eller andre steder, som kun kan tilgås ved hjælp af et stykke værktøj.
  • Seite 120 MONTERING 3.7 NETVÆRKSKONFIGURATION Der medfølger et computersoftwareværktøj, netkonfigurationsværktøj, på USB-stikket, som sikrer nem og brugervenlig konfiguration. 3.7.1 Krav til computer Der skal bruges en pc med Microsoft Windows 7 eller højere, en ledig USB-port og Java. 3.7.2 Parametre under konfiguration: Paritet: Ulige/lige/deaktiveret Kommunikationshastighed: 9600/19200 Bps Modbus-adresse...
  • Seite 121 MONTERING  Konfiguration via Ethernet-port 1 Slut netværkskablet til en computer via et Ethernet-kabel (felt leveret eller tilgængelige med i netkonfigurationssættet). 2 Indtast følgende parametre: • IP-adresse: 192.168.0.4 3 Tryk på -knappen på skærmen. PMML0419A rev.1 - 05/2016...
  • Seite 122 MONTERING  Konfiguration af enheden og kommunikation Enhedsinformation Kontrollér, at netværkskablet vises korrekt i Enhedsinformation-oversigten. Tryk på opdater-knappen om nødvendigt. Netværksinformation Når netværksenheden er blevet integreret i LAN/Modbus-nettet via Ethernet, skal følgende parametre konfigureres: • IP-adresse: Tillad ændring af IP til enhedsport til netværket (192.168.0.4 som standard). •...
  • Seite 123: Elektrisk Ledningsføring

    (skal altid stå på ON) 5 DRIFT 5.1 KOMPATIBILITET Den nye ATW-MBS-02 er kompatibel med YUTAKI (S / S80 / COMBI) enheder. Disse apparater er ikke kompatible med nogen af de følgende Hitachi styreenheder: Centraliseret fjernbetjeninger Aircondition styringer til bygninger...
  • Seite 124 DRIFT 5.2 DATA TILGÆNGELIGE FOR YUTAKI SERIEN INDEN 2016 SORTIMENT 5.2.1 Generelle parametre Register Adresse Beskrivelse Værdi Type 0: Stop 1001 1000 Run/stop-kontrolenhed 1: Run 0: Køle (*2) 1002 1001 Kontrolenheds tilstand 1: Varme 0: Stop 1003 1002 Styrekreds 1 Run/stop 1: Run 0: Nej 1: Punkter...
  • Seite 125 DRIFT Register Adresse Beskrivelse Værdi Type 0: Stop 1052 1051 Status kredsløb 1 run/stop 1: Run 0: Nej 1: Punkter 1053 1052 Status tilstand kredsløbet OTC 1 opvarmning 2: Grad 3: Fast 0: Nej 1054 1053 Status tilstand kredsløbet OTC 1 køling (*2) 1: Punkter 2: Fast 1055...
  • Seite 126 (*4) Aktivér denne instilling, når der anvendes en Modbus termostat. • (*5) Denne parameter er kun gyldig for ikke-HITACHI Modbus termostater. Hvis den centrale bit er aktiveret, bliver temperaturen i HITACHI termo- stat ignoreres, men det kan stadig bruges til at ændre indstillingen temperatur.
  • Seite 127 DRIFT 5.2.2 Serviceringsparametre Register Adresse Beskrivelse Værdi Type 0~100 ºC Kun YUTAKI S og 1200 1199 Vandudløbstemperatur hp COMBI 1201 1200 Ta2: Gennemsnitlig udendørstemperatur -80~100 ºC (*1)(*3) 1202 1201 Ta. Sekundær omgivende temperatur -80~100 ºC (*1)(*3) -80~100 ºC (*1)(*3) 1203 1202 Ta3: Gennemsnitlig sekundær omgivende temperatur Kun YUTAKI S COMBI...
  • Seite 128 DRIFT 5.3 DATA TILGÆNGELIGE FOR SORTIMENTET YUTAKI 2016 SERIEN 5.3.1 Generelle parametre Register Adresse Beskrivelse Område Type 0: Stop 1001 1000 Run/stop-kontrolenhed 1: Run 0: Køle (*2) 1002 1001 Styreenheds driftsmåde 1: Varme 2: Auto 0: Stop 1003 1002 Styrekreds 1 Run/stop 1: Run 0: Nej 1: Punkter...
  • Seite 129 DRIFT Register Adresse Beskrivelse Område Type 0: Ingen alarm 1034 1033 Kontrol BMS Alarm (*4) 1: Alarm 0: Stop 1051 1050 Status enhed run/stop 1: Run 0: Køle (*2) 1052 1051 Status enhed tilstand 1: Varme 0: Stop 1053 1052 Status kredsløb 1 run/stop 1: Run 0: Nej...
  • Seite 130 (*7) Aktivér denne instilling, når der anvendes en Modbus termostat. • (*8) Denne parameter er kun gyldig for ikke-HITACHI Modbus termostater. Hvis den centrale bit er aktiveret, bliver temperaturen i HITACHI termo- stat ignoreres, men det kan stadig bruges til at ændre indstillingen temperatur.
  • Seite 131 DRIFT 5.3.2 Serviceringsparametre Register Adresse Beskrivelse Område Type 1201 1200 Vandudløbstemperatur hp 0~100 ºC 1202 1201 Ta2: Gennemsnitlig udendørstemperatur -80~100 ºC (*1) 1203 1202 Ta. Sekundær omgivende temperatur -80~100 ºC (*1) 1204 1203 Ta3: Gennemsnitlig sekundær omgivende temperatur -80~100 ºC (*1) 1205 1204 O2: Vandudløbstemp.
  • Seite 132: Netkonfigurationssæt

    Afbryd strømforsyningen til enheden og gentilslut den efter 5 sek. Hvis LED2 stadig blinker LED2 blinker Unormal drift bedes du kontakte Hitachi kundeservice. 6 NETKONFIGURATIONSSÆT Dette tilbehør indeholder alle de nødvendige kabler til Hitachi installatører under idriftsættelse af en Modbus installation. Liste over komponenter: USB-kabel Krydset ethernetkabel USB-stik USB-hukommelsesstikket indeholder et softwareværktøj til kontrol af Modbus kommunikation under idriftsættelse.
  • Seite 133: Productgids

    PRODUCTGIDS 1 PRODUCTGIDS 1.1 CLASSIFICATIE VAN DE UNIT Lucht/water-accessoire Scheidingsteken Modus-gateway Serie 1.2 NIEUWE MODELLEN BESCHRIJVING CODE ATW-MBS-02 7E549924 1.3 LIJST VAN ACCESSOIRECODES BESCHRIJVING CODE Netconfiguratiekit 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 134: Algemene Gegevens Nieuw Product

    Communicatieleiding Afgeschermde gevlochten kabel, geen polariteit Communicatiesysteem Half-duplex Communicatiemethode Asynchroon Transmissiesnelheid 9600 Bauds Kabellengte Max. 1000 m (totale lengte van HLINK I/O-bus) Max. aantal gateways 1 gateway H-LINK-SYSTEEM Maximaal aantal units ATW-MBS-02 → Enkel 1 YUTAKI PMML0419A rev.1 - 05/2016...
  • Seite 135: Installatie

    INSTALLATIE 3 INSTALLATIE 3.1 VEILIGHEIDSSAMENVATTING G E VA A R • Lees deze handleiding zorgvuldig door voordat u aan de installatiewerken begint. • Installeer dit apparaat niet op plaatsen die openbaar toegankelijk zijn. Installeer het in aansluitkasten die alleen met behulp van een werktuig kunnen worden geopend en bescherming bieden tegen mogelijk elektromagnetische interferenties.
  • Seite 136 3.3 AFMETINGEN 3.4 BESCHRIJVING VAN DE ONDERDELEN Description  Externe stroomvoorziening  Micro-USB-kabel, alleen tijdens configuratie  RJ45 Ethernet voor Modbus TCP  RS485 voor Modbus RTU  DSW voor unitconfiguratie  Aan/uit-indicator  H-LINK-communicatiebus met HITACHI-units PMML0419A rev.1 - 05/2016...
  • Seite 137 INSTALLATIE 3.5 INSTALLATIERUIMTE Houd de gearceerde ruimte vrij, voor een correcte werking van het apparaat. (mm) 3.6 INSTALLATIEPROCEDURE G E VA A R • Installeer de unit niet op een openbaar toegankelijke plek. Installeer hem in een afgesloten ruimte of op een plek die alleen toegankelijk is met behulp van een werktuig.
  • Seite 138 INSTALLATIE 3.7 NETWERKCONFIGURATIE Op de USB-geheugenstick staat een netconfiguratie-software, voor het configuratie te versoepelen. 3.7.1 Systeemvereisten Computer met Microsoft Windows 7 of hoger, een vrije USB-poort en Java. 3.7.2 Parameters onder configuratie: Pariteit: Oneven/even/uitgeschakeld Communicatiesnelheid: 9600/19200 Bps Modbus-adres Modbus TCP IP 3.7.3 Configuratieprocedure ...
  • Seite 139 INSTALLATIE  Configuratie via Ethernet-poort 1 Sluit het netwerkapparaat aan op een computer met behulp van een Ethernet-kabel (niet meegeleverd, maar beschikbaar in het netconfiguratiekit) 2 Voer de volgende parameters in: • IP-adres: 192.168.0.4 3 Druk op de -knop in het scherm. PMML0419A rev.1 - 05/2016...
  • Seite 140 INSTALLATIE  Configuratie van het apparaat en de communicatie “Apparaatgegevens” Controleer of het netwerkapparaat correct is weergegeven in de tabel “Apparaatgegevens”. Druk indien nodig op de Vernieuwen- knop. “Netwerkgegevens” Wanneer het netwerkapparaat op het LAN/Modbus-netwerk is aangesloten via Ethernet, configureer dan de volgende parameters: •...
  • Seite 141: Elektrische Bedrading

    (altijd op “ON”) 5 BEDRIJF 5.1 COMPATIBILITEIT 5.1.1 CHL-MBS-02 De nieuwe ATW-MBS-02 is compatibel met YUTAKI (S / S80 / COMBI) eenheden. Deze apparaten zijn niet compatibel met de volgende Hitachi-controllers: Gecentraliseerd externe bediening Klimaatbediening voor gebouwen Andere HITACHI BMS-gateways...
  • Seite 142 BEDRIJF 5.2 GEGEVENS BESCHIKBAAR VOOR VERSIES VAN DE YUTAKI-REEKS VAN VÓÓR 2016 5.2.1 Algemene parameters Aanmelden Adres Beschrijving Waarde Type 0: Stoppen 1001 1000 Regeling starten/stoppen van unit 1: Starten 0: Koelen (*2) 1002 1001 Regeling besturingsmodus 1: Verwarmen 0: Stoppen 1003 1002 Regeling starten/stoppen circuit 1...
  • Seite 143 BEDRIJF Aanmelden Adres Beschrijving Waarde Type 0: Stoppen 1052 1051 Status starten/stoppen circuit 1 1: Starten 0: Nee 1: Punten 1053 1052 Status verwarming OTC circuit 1 2: Gradiënt 3: Vast 0: Nee 1054 1053 Status koeling OTC circuit 1 (*2) 1: Punten 2: Vast 1055...
  • Seite 144 (*4) Schakel deze instelling wanneer een Modbus thermostaat wordt gebruikt. • (*5) Deze parameter is enkel geldig voor non-HITACHI Modbus thermostaten. Als de centrale bit is ingeschakeld, wordt de temperatuur van de HITACHI thermostaat genegeerd, maar het kan nog worden gewijzigd ingestelde temperatuur.
  • Seite 145 BEDRIJF 5.2.2 Onderhoudsparameters Aanmelden Adres Beschrijving Waarde Type 0~100 ºC Alleen YUTAKI S en 1200 1199 Temperatuur wateruitlaat hp COMBI 1201 1200 Ta2: Gemiddelde omgevingstemperatuur buitenunit -80~100 ºC (*1)(*3) 1202 1201 Ta. Tweede omgevingstemperatuur -80~100 ºC (*1)(*3) -80~100 ºC (*1)(*3) 1203 1202 Ta3: Tweede gemiddelde omgevingstemperatuur...
  • Seite 146 BEDRIJF 5.3 GEGEVENS BESCHIKBAAR VOOR VERSIES VAN DE YUTAKI-REEKS VAN 2016 5.3.1 Algemene parameters Aanmelden Adres Beschrijving Bereik Type 0: Stoppen 1001 1000 Regeling starten/stoppen van unit 1: Starten 0: Koelen (*2) 1002 1001 Regeling besturingsmodus 1: Verwarmen 2: Automatisch (Auto) 0: Stoppen 1003 1002...
  • Seite 147 BEDRIJF Aanmelden Adres Beschrijving Bereik Type 0: Stoppen 1031 1030 Regeling starten antilegionella (*9) 1: Starten 1032 1031 Regeling ingestelde temperatuur antilegionella 0~80 ºC(*3) 0: Nee 1033 1032 Regeling menuvergrendeling (*6) 1: Blok 0: Geen alarm 1034 1033 BMS-alarm (*4) 1: Alarm 0: Stoppen 1051...
  • Seite 148 (*7) Schakel deze instelling wanneer een Modbus thermostaat wordt gebruikt. • (*8) Deze parameter is enkel geldig voor non-HITACHI Modbus thermostaten. Als de centrale bit is ingeschakeld, wordt de temperatuur van de HITACHI thermostaat genegeerd, maar het kan nog worden gewijzigd ingestelde temperatuur.
  • Seite 149 BEDRIJF 5.3.2 Onderhoudsparameters Aanmelden Adres Beschrijving Bereik Type 1201 1200 Temperatuur wateruitlaat hp 0~100 ºC 1202 1201 Ta2: Gemiddelde omgevingstemperatuur buitenunit -80~100 ºC (*1) 1203 1202 Ta. Tweede omgevingstemperatuur -80~100 ºC (*1) 1204 1203 Ta3: Tweede gemiddelde omgevingstemperatuur -80~100 ºC (*1) 1205 1204 O2: Wateruitlaattemperatuur 2 (Two2)
  • Seite 150: Netconfiguratiekit

    Schakel de netvoeding naar het apparaat uit en schakelt hem na 5 seconden opnieuw in. LED2 knippert Abnormale werking Als LED2 nog altijd knippert, neem dan contact op met de klantenservice van Hitachi. 6 NETCONFIGURATIEKIT Dit accessoire biedt Hitachi-installateurs alle nodige kabels voor het inbedrijfstellen van een Modbus-installatie.
  • Seite 151: Produktguide

    PRODUKTGUIDE 1 PRODUKTGUIDE 1.1 KLASSIFICERING AV ENHETER Luft- och vattentillbehör Bindestreck Modbus-gateway Serier 1.2 NYA MODELLER BESKRIVNING ATW-MBS-02 7E549924 1.3 TILLBEHÖRSLISTA BESKRIVNING Kit för nätkonfigurering 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 152: Allmän Data För Ny Produkt

    Tvinnad skärmad parkabel, ingen polaritet. Kommunikationssystem Halv-duplex Kommunikationsmetod Asynkron Överföringshastighet 9 600 båd Ledningslängd 1000 m maximum (HLINK I/O-bussens totala längd) Maximalt antal anslutna gateways 1 Gateway H-LINK-SYSTEM Maximalt antal enheter ATW-MBS-02 → Endast 1 YUTAKI PMML0419A rev.1 - 05/2016...
  • Seite 153: Installation

    INSTALLATION 3 INSTALLATION 3.1 SÄKERHETSSAMMANFATTNING FA R A • Läs denna handbok noggrant innan du påbörjar installationen. • Installera inte enheten på en platser där den är tillgänglig för allmänheten. Installera den i en elektrisk inhängnad där den endast kan kommas åt med verktyg och som ger skydd mot eventuella elektromagnetiska störningar.
  • Seite 154 3.4 BESKRIVNING AV DELARNA Description  Extern strömförsörjning Micro-USB-kabel endast under  konfigureringstiden  RJ45 Ethernet för Modbus TCP  RS485 för Modbus RTU  DSW för enhetskonfiguration  Lysdiodindikator för drift H-LINK, kommunikationsbus med  HITACHI-enheter PMML0419A rev.1 - 05/2016...
  • Seite 155 INSTALLATION 3.5 INSTALLATIONSPLATS Lämna det skuggade området fritt för att underlätta enhetens underhållsarbete. (mm) 3.6 INSTALLATIONSPROCEDUR FA R A • Installera inte enheten på platser där allmänheten kan komma åt den. Installera den i ett slutet område eller dylikt där den endast kan kommas åt med ett verktyg.
  • Seite 156 INSTALLATION 3.7 NÄTVERKSKONFIGURATION I USB-minnet medföljer ett mjukvaruverktyg och ett nätverkskonfigureringsverktyg för lätt och användarvänlig konfigurering. 3.7.1 Datorkrav För att kunna använda denna enhet krävs en PC med Microsoft Windows 7 eller högre, samt en ledig USB-port och Java. 3.7.2 Parametrar under konfigurering: Paritet: Udda/Jämn/Avaktiverad Kommunikationshastighet: 9600/19200 Bps Modbus-adress...
  • Seite 157 INSTALLATION  Konfigurering via Ethernet-port 1 Anslut nätverkenheten till en dator via en Ethernet-kabel (medföljer inte, men tillgänglig via kitet för nätkonfigurering) 2 Mata in följande parametrar: • IP-adress: 192.168.0.4 • Tryck på -knappen på skärmen. PMML0419A rev.1 - 05/2016...
  • Seite 158 INSTALLATION  Konfiguration av anordningen och kommunikation “Enhetsinformation” Kontrollera att nätverksenheten visas korrekt i “Enhetsinformation”- tabellen. Tryck på uppdateringsknappen om så krävs. “Nätverkskonfiguration”-tabell När nätverksenheten är integrerad i LAN/Modbusnätet via Ethernet, ska du konfigurera följande parametrar: • IP-adress: Tillåter dig ändra IP-adressen på nätverksenhetens port (“192.168.0.4” som standard). •...
  • Seite 159: Elektriska Ledningar

    SW1-2: Används inte (lämna alltid på "ON") 5 DRIFT 5.1 KOMPATIBILITET De nya ATW-MBS-02 är kompatibel med YUTAKI (S / S80 / COMBI). Dessa enheter är inte kompatibla med någon av Hitachis följande styrenheter: Centrala fjärrkontroller Luftkonditioneringskontroller för byggnader Andra HITACHI BMS Gateways...
  • Seite 160 DRIFT 5.2 DATA TILLGÄNGLIGA FÖR YUTAKI-SERIEN INNAN 2016 5.2.1 Allmänna parametrar Register Adress Beskrivning Värde 0: Stopp 1001 1000 Styrenhet kör/stopp 1: Kör 0: Kyla (*2) 1002 1001 Styrenhet läge 1: Värme 0: Stopp 1003 1002 Kretsstyrning 1 kör/stopp 1: Kör 0: Nej 1: Punkter 1004...
  • Seite 161 DRIFT Register Adress Beskrivning Värde 0: Stopp 1052 1051 Kretsstatus 1 kör/stopp 1: Kör 0: Nej 1: Punkter 1053 1052 Status uppvärmning OTC Krets1 2: Lutningsgrad 3: Fast 0: Nej 1054 1053 Status kylning OTC Krets 1 (*2) 1: Punkter 2: Fast 1055 1054...
  • Seite 162 (*4) Aktivera denna parameter när du använder Modbus thermostat. • (*5) Denna parameter gäller endast för icke-HITACHI Modbus thermostater. Om den centrala biten aktiverad är temperaturen i HITACHI thermo- staten ignoreras, men det kan fortfarande användas för att ändra inställningen temperatur.
  • Seite 163 DRIFT 5.2.2 Serviceparametrar Register Adress Beskrivning Värde 0~100 ºC Endast YUTAKI S och 1200 1199 Vattenutloppstemperatur hp COMBI Ta2: Utomhusenhet genomsnittlig 1201 1200 -80~100 ºC (*1)(*3) omgivningstemperatur 1202 1201 Ta. Sekundär omgivande temperatur -80~100 ºC (*1)(*3) -80~100 ºC (*1)(*3) 1203 1202 Ta3: Sekundär omgivande genomsnittstemperatur Endast YUTAKI S COMBI...
  • Seite 164 DRIFT 5.3 DATA TILLGÄNGLIGA FÖR YUTAKI 2016-SERIEN 5.3.1 Allmänna parametrar Register Adress Beskrivning Räckvidd 0: Stopp 1001 1000 Styrenhet start/stopp 1: Start 0: Kylning (*2) 1002 1001 Styrenhet läge 1: Värme 2: Auto 0: Stopp 1003 1002 Kontrollkrets 1 start/stopp 1: Start 0: Nej 1: Punkter...
  • Seite 165 DRIFT Register Adress Beskrivning Räckvidd 0: Inget larm 1034 1033 Styrning BMS-larm (*4) 1: Larm 0: Stopp 1051 1050 Status enhet start/stopp 1: Start 0: Kylning (*2) 1052 1051 Statusläge enhet 1: Värme 0: Stopp 1053 1052 Kretsstatus 1 start/stopp 1: Start 0: Nej 1: Punkter...
  • Seite 166 (*7) Aktivera denna parameter när du använder Modbus thermostat. • (*8) Denna parameter gäller endast för icke-HITACHI Modbus thermostater. Om den centrala biten aktiverad är temperaturen i HITACHI thermo- staten ignoreras, men det kan fortfarande användas för att ändra inställningen temperatur.
  • Seite 167 DRIFT 5.3.2 Serviceparametrar Register Adress Beskrivning Räckvidd 1201 1200 Vattenutloppstemperatur hp 0~100 ºC Ta2: Utomhusenhet genomsnittlig 1202 1201 -80~100 ºC (*1) omgivningstemperatur 1203 1202 Ta. Sekundär omgivande temperatur -80~100 ºC (*1) 1204 1203 Ta3: Sekundär omgivande genomsnittstemperatur -80~100 ºC (*1) 1205 1204 O2: Vattenutloppstemperatur 2 (Two2)
  • Seite 168: Kit För Nätkonfigurering

    Slå av enhetens ström och återanslut den igen efter 5 sekunder. Om LED2 fortfarande blinkar LED2 blinkar Onormal drift bör du kontakta Hitachis kundservice. 6 KIT FÖR NÄTKONFIGURERING Detta tillbehör tillhandahåller alla de kablar som Hitachi-installatörer behöver för driftsättning av en Modbus-installation. Komponentlista: USB -kabel Korsad Ethernet-kabel USB-minne I USB-minnet ingår ett mjukvaruverktyg som bör kontrolleras vid driftsättning av Modbus-kommunikation.
  • Seite 169: Οδηγοσ Προϊοντοσ

    ΟΔΗΓΌΣ ΠΡΟΪΌΝΤΟΣ 1 ΟΔΗΓΟΣ ΠΡΟΪΟΝΤΟΣ 1.1 ΔΙΑΒΑΘΜΙΣΗ ΤΩΝ ΜΟΝΑΔΩΝ Εξάρτημα αέρα-νερού Διαχωρισμός με παύλα Modbus gateway Σειρά 1.2 ΝΈΑ ΜΟΝΤΈΛΑ ΠΈΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ ATW-MBS-02 7E549924 1.3 ΛΙΣΤΑ ΜΈ ΚΩΔΙΚΟΎΣ ΈΞΑΡΤΗΜΑΤΩΝ ΠΈΡΙΓΡΑΦΗ ΚΩΔΙΚΟΣ Κιτ διαμόρφωσης δικτύου 7E513206 PMML0419A rev.1 - 05/2016...
  • Seite 170: Γενικα Δεδομενα Νεου Προϊοντοσ

    Πλήρως αμφίδρομο Μήκος Μεγ. 100 m κατά IEEE 802.3  H-LINK Στοιχείο Προδιαγραφές Επικοινωνία με HITACHI YUTAKI (S / S80 / S COMBI) μονάδων Γραμμή επικοινωνίας Θωρακισμένο καλώδιο συνεστραμμένου ζεύγους, χωρίς πολικότητα Σύστημα επικοινωνίας Ημι-αμφίδρομη Μέθοδος επικοινωνίας Ασύγχρονη Ταχύτητα μετάδοσης...
  • Seite 171: Εγκατασταση

    ΕΓΚΑΤΆΣΤΑΣΗ 3 ΈΓΚΑΤΑΣΤΑΣΗ 3.1 ΣΎΝΟΨΗ ΑΣΦΑΛΈΙΑΣ Κ Ι Ν ΔΎ Ν Ο Σ • Διαβάστε αυτό το εγχειρίδιο προσεκτικά, προτού εκτελέσετε την εγκατάσταση. • Μην εγκαθιστάτε αυτήν τη συσκευή σε χώρους όπου έχει πρόσβαση το ευρύ κοινό. Εγκαταστήστε την σε ηλεκτρικά περιβλήματα, τα όποια...
  • Seite 172 Καλώδιο Micro-USB μόνο για το χρόνο  διαμόρφωσης  RJ45 Ethernet για Modbus TCP  RS485 για Modbus RTU  DSW για διαμόρφωση μονάδας  Λυχνία ένδειξης λειτουργίας H-LINK - Δίαυλος επικοινωνίας με μονάδες  HITACHI PMML0419A rev.1 - 05/2016...
  • Seite 173 ΕΓΚΑΤΆΣΤΑΣΗ 3.5 ΧΩΡΟΣ ΈΓΚΑΤΑΣΤΑΣΗΣ Κρατήστε ελεύθερη την αποξεσμένη περιοχή για την καλή απόδοση της συσκευής. (mm) 3.6 ΔΙΑΔΙΚΑΣΙΑ ΈΓΚΑΤΑΣΤΑΣΗΣ Κ Ι Ν ΔΎ Ν Ο Σ • Μην εγκαθιστάτε αυτή τη συσκευή σε χώρους στους οποίους έχει πρόσβαση το ευρύ κοινό. Εγκαταστήστε την με περιφράγματα ή σε χώρους...
  • Seite 174 ΕΓΚΑΤΆΣΤΑΣΗ 3.7 ΔΙΑΜΟΡΦΩΣΗ ΔΙΚΤΎΟΎ Παρέχεται ένα λογισμικό υπολογιστή, εργαλείο για τη διαμόρφωση δικτύου, μέσα στη μνήμη USB για απλή και εύκολη διαμόρφωση. 3.7.1 Απαιτήσεις υπολογιστή. Χρειάζεται να χρησιμοποιήσετε έναν προσωπικό υπολογιστή με Microsoft Windows 7 ή άνω, μια ελεύθερη θύρα USB και Java. 3.7.2 Παράμετροι...
  • Seite 175 ΕΓΚΑΤΆΣΤΑΣΗ  Διαμόρφωση μέσω θύρας Ethernet 1 Συνδέστε τη συσκευή δικτύου σε ένα υπολογιστή με ένα καλώδιο ethernet (τομέα που παρέχονται ή διατίθενται με το κιτ διαμόρφωση δικτύου) 2 Είσοδος των παρακάτω παραμέτρων: • Διεύθυνση IP: 192.168.0.4 3 Πατήστε το κουμπί...
  • Seite 176 ΕΓΚΑΤΆΣΤΑΣΗ  Διαμόρφωση της συσκευής και της επικοινωνίας “Πληροφορίες συσκευής” Ελέγξτε αν εμφανίζεται σωστά η συσκευή δικτύου στον πίνακα “Πληροφορίες συσκευής”. Πατήστε το κουμπί ανανέωσης, αν χρειάζεται. “Πληροφορίες δικτύου” Όταν η συσκευή δικτύου ενσωματώνεται στο δίκτυο LAN / Modbus μέσω Ethernet, ρυθμίστε τις παρακάτω παραμέτρους: •...
  • Seite 177: Ηλεκτρικη Καλωδιωση

    να διατηρείται “ON”) 5 ΛΈΙΤΟΎΡΓΙΑ 5.1 ΣΎΜΒΑΤΟΤΗΤΑ Τα νέα ATW-MBS-02 είναι συμβατό με τις μονάδες YUTAKI (S / S80 / COMBI). Αυτές οι συσκευές δεν είναι συμβατές με κανέναν από τους παρακάτω ελεγκτές Hitachi: Κεντρικό χειριστήρια Χειριστήρια κλιματισμού για κτίρια...
  • Seite 178 ΛΕΙΤΟΥΡΓΊΑ 5.2 ΔΙΑΘΈΣΙΜΑ ΔΈΔΟΜΈΝΑ ΓΙΑ ΣΈΙΡΑ YUTAKI ΠΡΙΝ ΑΠΟ ΤΗ ΓΚΑΜΑ 2016 5.2.1 Γενικοί παράμετροι Καταχώρηση Διεύθυνση Περιγραφή Τιμή Τύπος 0: Διακοπή 1001 1000 Έλεγχος μονάδας Λειτουργία/Διακοπή 1: Λειτουργία 0: Ψύξη (*2) 1002 1001 Έλεγχος μονάδας της κατάστασης 1: Θέρμανση 0: Διακοπή...
  • Seite 179 ΛΕΙΤΟΥΡΓΊΑ Καταχώρηση Διεύθυνση Περιγραφή Τιμή Τύπος 1032~1050 1031~1049 (Δεσμευμένο) 0: Ψύξη (*2) 1051 1050 Κατάσταση λειτουργία μονάδας 1: Θέρμανση 0: Διακοπή 1052 1051 Κατάσταση κυκλώματος 1 Λειτουργία/Διακοπή 1: Λειτουργία 0: Όχι 1: Σημεία 1053 1052 Κατάσταση λειτουργίας κυκλώματος OTC 1 θέρμανση 2: Κλίση...
  • Seite 180 (*4) Ενεργοποιήστε αυτή τη ρύθμιση όταν χρησιμοποιείται ένας θερμοστάτης Modbus. • (*5) Αυτή η παράμετρος είναι έγκυρη μόνο για Modbus θερμοστάτες μη HITACHI. Εάν το κεντρικό bit έχει οριστεί, η θερμοκρασία του θερμοστάτη HITACHI αγνοείται, αλλά μπορεί ακόμα να χρησιμοποιηθεί για να αλλάξετε τη ρύθμιση της θερμοκρασίας.
  • Seite 181 ΛΕΙΤΟΥΡΓΊΑ 5.2.2 Παράμετροι συντήρησης Καταχώρηση Διεύθυνση Περιγραφή Τιμή Τύπος 0~100 ºC Μόνο YUTAKI S και 1200 1199 Θερμοκρασία της εξόδου του νερού hp COMBI Ta2: Μέση θερμοκρασία περιβάλλοντος της εξωτερικής 1201 1200 -80~100 ºC (*1)(*3) μονάδας 1202 1201 Ta. Θερμοκρασία σε δευτερεύον περιβάλλον -80~100 ºC (*1)(*3) -80~100 ºC (*1)(*3) 1203...
  • Seite 182 ΛΕΙΤΟΥΡΓΊΑ 5.3 ΔΙΑΘΈΣΙΜΑ ΔΈΔΟΜΈΝΑ ΓΙΑ ΤΗ ΓΚΑΜΑ ΤΗΣ ΣΈΙΡΑΣ YUTAKI 2016 5.3.1 Γενικοί παράμετροι Καταχώρηση Διεύθυνση Περιγραφή Έύρος Τύπος 0: Διακοπή 1001 1000 Έλεγχος μονάδας Λειτουργία/Διακοπή 1: Λειτουργία 0: Ψύξη (*2) 1002 1001 Έλεγχος μονάδας της κατάστασης 1: Θέρμανση 2: Αυτόματο 0: Διακοπή...
  • Seite 183 ΛΕΙΤΟΥΡΓΊΑ Καταχώρηση Διεύθυνση Περιγραφή Έύρος Τύπος 0: Καμία προειδοποίηση 1034 1033 Έλεγχος Προειδοποίηση BMS (*4) 1: Προειδοποίηση 0: Διακοπή 1051 1050 Κατάσταση μονάδας Εκκίνηση/Διακοπή 1: Λειτουργία 0: Ψύξη (*2) 1052 1051 Κατάσταση λειτουργία μονάδας 1: Θέρμανση 0: Διακοπή 1053 1052 Κατάσταση...
  • Seite 184 (*7) Enable this parameter when using Modbus thermostat. • (*8) This parameter can only be used if no have installed HITACHI thermostat, only when using Modbus thermostat. Unless the central bit is ena- bled, so the HITACHI thermostat is used only for setting temperature.
  • Seite 185 ΛΕΙΤΟΥΡΓΊΑ 5.3.2 Παράμετροι συντήρησης Καταχώρηση Διεύθυνση Περιγραφή Έύρος Τύπος Έξοδος νερού θερμοκρασία εξόδου μονάδας αντλία 1201 1200 0~100 ºC θερμότητας Ta2: Μέση θερμοκρασία περιβάλλοντος της 1202 1201 -80~100 ºC (*1) εξωτερικής μονάδας 1203 1202 Ta. Θερμοκρασία σε δευτερεύον περιβάλλον -80~100 ºC (*1) 1204 1203 Ta3: Μέση...
  • Seite 186: Κιτ Διαμορφωσησ Δικτυου

    δευτερόλεπτα. Αν το LED2 τρεμοπαίζει ακόμα, επικοινωνήστε με την εξυπηρέτηση πελατών λειτουργία της Hitachi. 6 ΚΙΤ ΔΙΑΜΟΡΦΩΣΗΣ ΔΙΚΤΎΟΎ Αυτό το εξάρτημα παρέχει όλα τα απαραίτητα καλώδια για εγκαταστάτες Hitachi όταν θέτουν σε λειτουργία μια εγκατάσταση Modbus. Λίστα εξαρτημάτων: Καλώδιο USB Ανεστραμμένο καλώδιο Ethernet Μνήμη...
  • Seite 188 © Copyright 2016 HITACHI Air Conditioning Products Europe, S.A.U. – All rights reserved. Printed in Spain...
