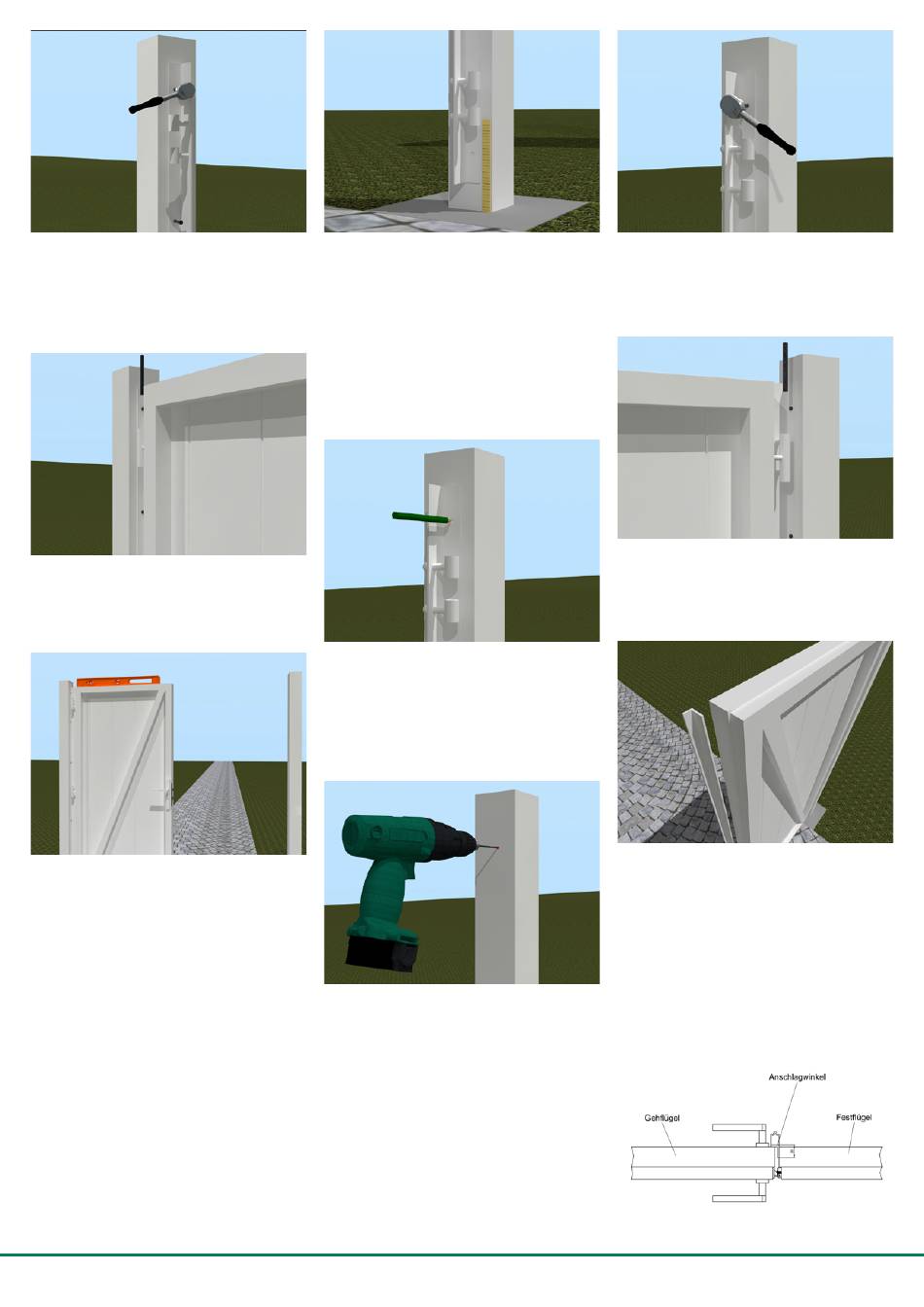

GroJa BasicLine Series Montageanleitung Seite 3

11)
11) Die Winkelleiste mit den beiliegenden Sechs-
kantschrauben (6,3x38 mm Fassadenschraube
mit Dichtring A2) unter Verwendung einer Rat-
sche oder Knarre am Pfosten festschrauben.
12)
12) Den Torflügel an der Winkelleiste fixieren,
indem die zuvor entfernten Bandstifte von oben
wieder eingedrückt werden.
13)
13) Den Gehflügel mit Hilfe einer Wasserwaage
ausrichten, indem die Torbänder heraus- oder
hineingedreht werden. Eventuell hierzu den Tor-
flügel noch einmal aushängen!
14)
14) Die Montage des Festflügels erfolgt iden-
tisch zu der beschriebenen Befestigung des Geh-
flügels. Auch hier sind zuerst die Torbolzen aus
den Torbändern herauszudrücken. Anschließend
erfolgt die Ausrichtung des Winkels am Pfosten.
Der Winkel ist auf gleicher Höhe wie der des Geh-
flügels zu montieren!
15)
15) Nach der Ausrichtung des Winkels werden
auch hier mit einem Stift die Bohrungen der
Winkelleiste markiert. Anschließend auch diesen
Winkel wieder abnehmen.
16)
16) Mit einem Ø 5,8 mm Metallbohrer werden an
den vorgenommenen Markierungen die Befesti-
gungslöcher gebohrt.
17)
17) Anschließend die Winkelleiste mit den
6,3x38 mm Fassadenschrauben mit Dichtring A2
anschrauben.
18)
18) Nun den Festflügel fixieren, indem die Tor-
bolzen wieder in die Torbänder eingedrückt
werrden.
19)
19) Der nächste Schritt ist die Befestigung des
Anschlagwinkels (30x20 mm) am Festflügel.
Dieser dient als Anschlag für den Gehflügel!
Der 30 mm breite Schenkel wird am Torrah-
men mit den Schrauben 3,9x22 mm befestigt.
Der 20 mm breite Schenkel dient als Anschlag
(siehe Zeichnung)!
