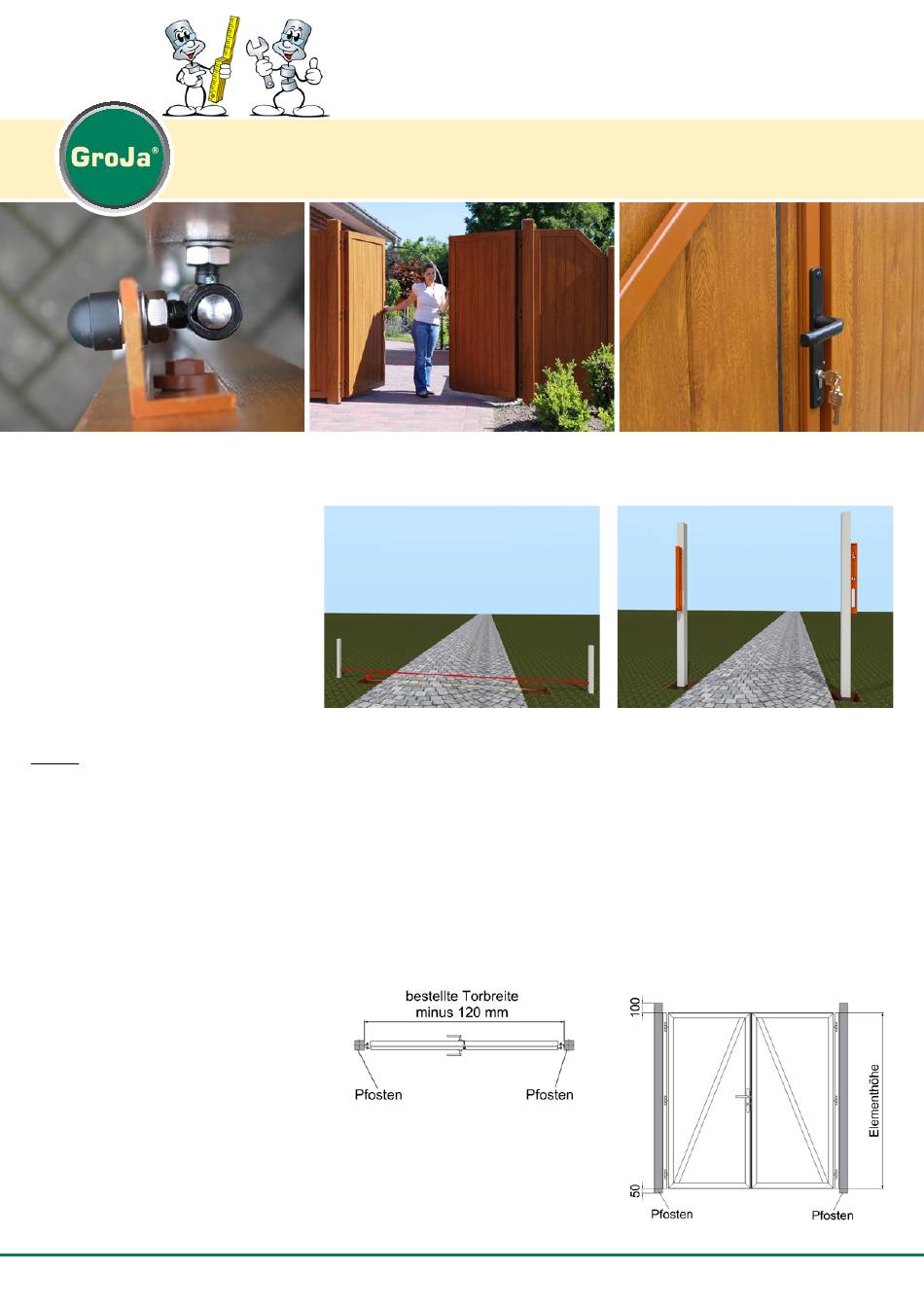

Montageanleitung
Die vorliegende Montageanleitung dient zur
Unterstützung bei der Errichtung eines 2-flüge-
ligen BasicLine-Tores aus dem GroJa Gartenpro-
gramm!
Es bietet sich an, mit der Montage der Torpfosten
und des Tores zu beginnen, da hierbei der Abstand
der Torunterkante zum Erdboden bestimmt wird
und somit das Tor die Höhe des Zaunes vorgibt.
Bei dem weiteren Setzen der Zaunpfosten ist auf
den Höhenverlauf des Geländes zu achten!
Wichtig:
Bevor Sie mit der Montage des Tores beginnen,
lesen Sie sich diese Montageanleitung sorgfältig
durch und kontrollieren Sie, ob alle Werkzeuge
und Arbeitsmaterialien bereit liegen:
- Spaten o.ä. zum Ausheben der Pfostenlöcher
- Schnur und Holzpfosten um den Zaunverlauf
festzulegen
- Holzleisten und Schraubzwingen zur Abstützung
- Akkuschrauber
- Metallbohrer 3,0 mm, 5,8 mm
- Schraubendreher
- Knarre (Ratsche) mit Stecknüssen (oder
Schraubenschlüssel)
- Wasserwaage
- Maßband oder Zollstock
- Stift zum Anzeichnen der Bohrungen
1)
1) Nach der Planung des Zaunverlaufs wird dieser
mittels einer Richtschnur und Holzpfosten festge-
legt. Mit einem Spaten o.Ä. werden die beiden
Löcher für die Torpfosten ausgehoben.
Diese sollten ca. 300 x 300 mm groß und je
nach Bodenbeschaffenheit mindestens 600 mm
tief sein (Frostfrei)!
Der Abstand zwischen den Pfosten beträgt:
bestellte Torbreite minus 120 mm! (siehe
Zeichnung)
Alles für Haus & Garten
BasicLine-Tor
2-flügelige Ausführung
2)
2) Die beiden Pfosten werden in die Fundament-
löcher gesetzt und mit einer Wasserwaage aus-
gerichtet (von zwei Seiten, 90° versetzt). Zudem
werden die beiden Oberkanten der Pfosten mit
der Wasserwaage auf die gleiche Höhe ausge-
richtet. Die Pfostenhöhe ergibt sich wie folgt:
50 mm Bodenabstand zur Torunterkante + Tor-
höhe + 100 mm Pfostenüberstand (oberhalb des
Tores, siehe Zeichnung)
Die Stahlverstärkung der Pfosten zum Einbetonieren
sind ca. 500 mm länger, um diese im Erdreich
festzusetzen.
