GroJa BasicLine Series Montage- Und Pflegeanleitung Seite 3

1

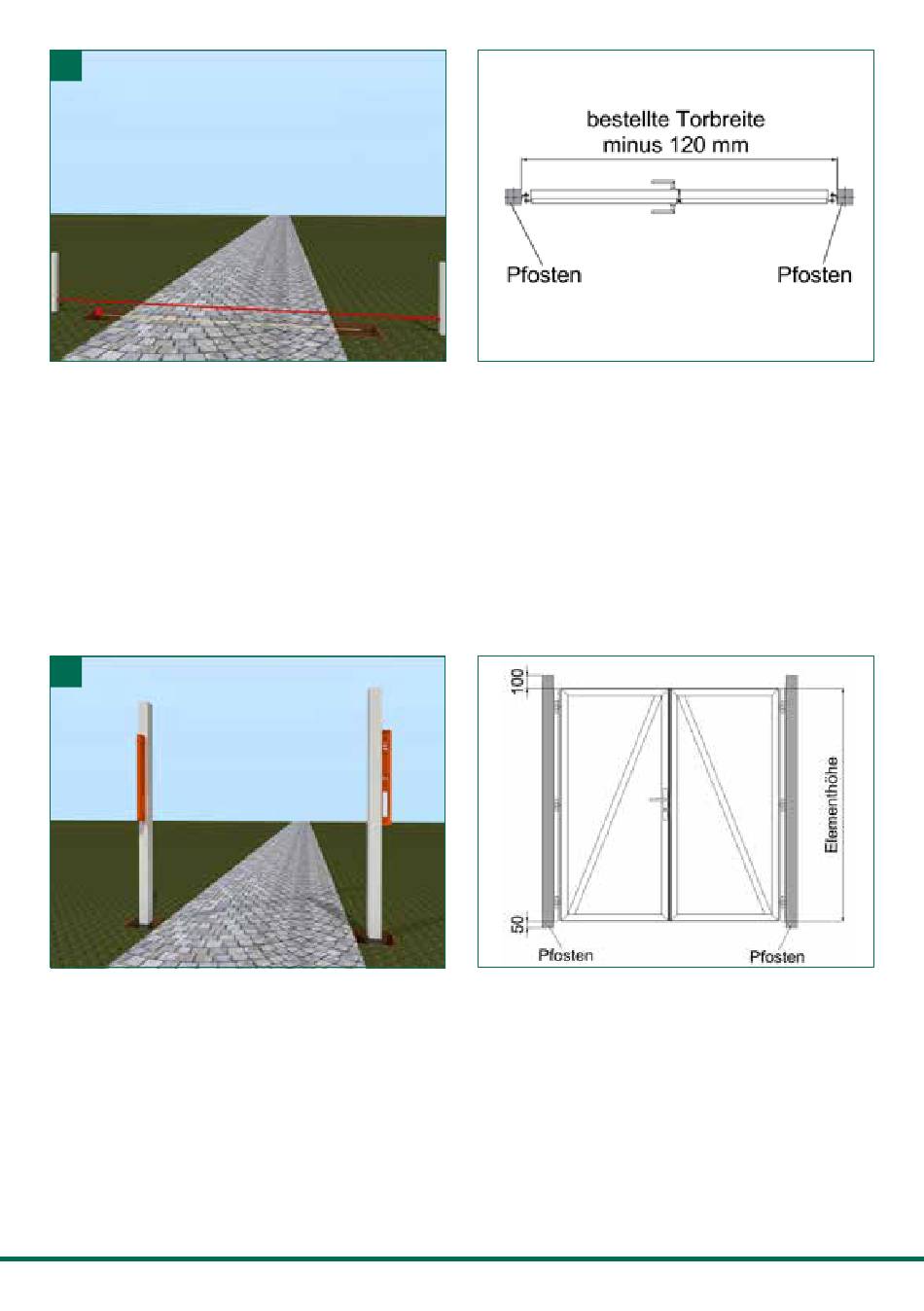

1 | Nach der Planung des Zaunverlaufs diesen
mittels einer Richtschnur und Holzpfosten fest-
legen. Hierbei unbedingt den Höhenverlauf des
Geländes berücksichtigen.
Das Ausheben der Pfostenlöcher erfolgt mit
einem Spaten. Die Löcher ca. 300 x 300 mm groß
und je nach Bodenbeschaffenheit mindestens
500 mm tief anlegen.
2
2 | Die beiden Pfosten werden in die Fundament-
löcher gesetzt und mit einer Wasserwaage aus-
gerichtet (von zwei Seiten, 90° versetzt). Zudem
werden die beiden Oberkanten der Pfosten mit
der Wasserwaage auf die gleiche Höhe ausgerich-
tet.
Der Abstand zwischen den Pfosten beträgt:
bestellte Torbreite minus 120 mm! (s. Zeichnung)
Die Pfostenhöhe ergibt sich wie folgt:
50 mm Bodenabstand zur Torunterkante + Tor-
höhe + 100 mm Pfostenüberstand (oberhalb des
Tores, s. Zeichnung)
Die Stahlverstärkung der Pfosten zum Einbetonie-
ren sind ca. 500 mm länger, um diese im Erdreich
festzusetzen.
