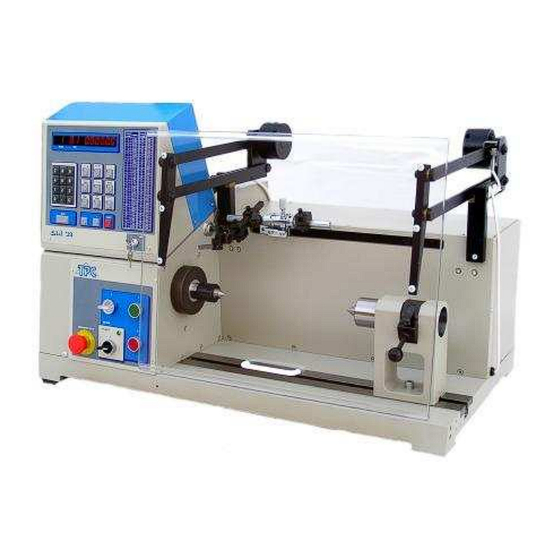

- Seite 1 Bedienungsanleitung WICKELMASCHINE ERN 32 S TPC s.r.o. Pálenica 53/79 033 01 Liptovský Hrádok SLOVAKIA Tel.: +421-44-5221633 Fax: +421-44-5222088 E-mail: tpc@tpc.sk...
-
Seite 2: Inhaltsverzeichnis
2. Maschinenbeschreibung 3. Bedienelemente 4. Inbetriebnahme und Bedienung 5. Programmierung 6. Änderung der Getriebe 7. Serielle Schnittstelle 8. Kompletität der Einrichtung und Zubehör 9. Sicherungswechsel 10. Wartung der Einrichtung 11. Garantie und Service 12. Beilagen 1 / ERN 32 S... -
Seite 3: Einleitung
E I N L E I T U N G Die programmierbare Tischwickelmaschine ERN 32 S ist zum Wickeln von Transformatoren, Zündspulen, Mehrkammerspulen, Relais und sonstigen Wickelgütern mit Drahtdurchmesser bis 3 mm konzipiert. Hauptmerkmale: breiter Benutzungsbereich von einfachen bis zu komplizierten Mehrkammerspulen, Trapez- und Asymmetrischwicklungen für Spindelantrieb ist ein AC-Servomotor benutzt,der ausgezeichnete dynamische... -
Seite 4: Maschinenbeschreibung
MASCHINENBESCHREIBUNG Die Wickelmaschine ERN 32 S besteht aus folgenden Teilen: - Steuereinheit beinhaltet die elektronische Steuerung sowie Bedienelemente für die Programmierung - Antriebseinheit, bestehend aus dem AC Servomotor mit Zahnriemenantrieb, Leistungselektronik und Bedienelemente - Verlegeeinheit mit kugelgelagerter Führung und Schrittmotor... -
Seite 5: Bedienelemente
13 - Anschluss für serielle Schnittstelle RS 232 14 - Abdeckung des Zahnriemenantriebes 15 - Schalter für Drehzahlstufen 16 - Anschluss für Fussbedienung 17 - Befestigungsschrauben 18 - Anschluss für Zusatzeinrichtung 19 - Hauptschalter - Gabel 20 - Hauptschutzschalter 4 / ERN 32 S... -
Seite 7: Vorbereitung Der Anlage Zum Betrieb
Reset des Systems. Drahtführer verschiebt sich in die Nullreferenzlage und es wird aktueller Wickelzustand eingestellt. Dann ist Wickelmaschine betriebsbereit. Wickelzyklus (Programm) wird durch Drücken der START-Taste (4) in Betrieb gesetzt. STOP-Taste (5) dient zum Unterbrechen des Wickelzyklus. 6 / ERN 32 S... - Seite 8 Korrekturwerte sind so gewählt, damit sie immer mehr als Hälfte des Bereichs zum nächsten (oder letzten) Vorschubswert decken. oder Korrektur im Bereich von +- 9 einzustellen Bemerkung: Beim Einprogrammieren des neuen Vorschubwertes wird Korrektur automatisch auf 0 eingestellt. 7 / ERN 32 S...
- Seite 9 Durch Tasten oder ist ist es möglich Drahtführerlage schrittweise je 0,1 mm zu korrigieren. Wenn Taste oder länger als cca 0,5 Sek gedrückt bleibt, beginnt sich Drahtführer fliessend zu verschieben. Nach der Korrektur wieder ENTER-Taste drücken. 8 / ERN 32 S...
- Seite 10 Funktion Bremsrampe der Spindel nach dem Drücken der STOP-Taste. So einprogrammierte Rampe wird für alle Blöcke und Regimes gelten. Werte 1 – 8 Wert „ 1 „ die kurzeste Rampe Wert „ 8 „ die langsamste Rampe 9 / ERN 32 S...
-
Seite 11: Programmierung
Tastatur: Schrittnummer ENTER b) durch oder Tasten In beiden Fallen darf keine Funktion gewählt werden. PROGRAMMIEREN DER WICKELPARAMETER A. WICKELN (Schlüssel in Lage 1. Windungszahl Eingeben der Windungszahl von 0 - 99 990,0 10 / ERN 32 S... - Seite 12 Es gilt: ‘ 0X ‘ Windungszahl wird im gegebenen Schritt nach der Betätigung der START-Taste gelöscht ‘ 1X ‘ Windungszahl wird zugerechnet (Bei Programmierung ist Endwindungszahl anzugeben) wobei Angabe „X“ Wickelart bestimmt - sehe die Beilage 11 / ERN 32 S...
- Seite 13 8. Zusatzfunktion Schutzschild Austrittransistor Kode 1: Schutzschild ein, Austrittransistor aus Kode 2: Schutzschild aus (Max.Drehzahl von 200 U/min),Austrittransistor ein KONNEKTOR DER ZUSATZFUNKTION (18) Bemerkung: Quelle + 24 V DC – max. Strom 150 mA ! 12 / ERN 32 S...
-
Seite 14: Verschiebung
‘ 1X ‘ Windungszahl wird zugerechnet wobei Angabe „X“ Wickelart bestimmt - sehe die Beilage Zusatzfunktion Schutzschild und Austrittransistor Kode 1: Schutzschild ein, Austrittransistor aus Kode 2: Schutzschild aus, Austrittransistor ein Andere Parameter sind gegenstandlos. 13 / ERN 32 S... - Seite 15 Schutzschild und Austrittransistor Kode 1: Schutzschild ein, Austrittransistor aus Kode 2: Schutzschild aus, Austrittransistor ein Andere Parameter sind gegenstandlos. Beispiel 1: Windungszahl: Vorschubgeschwindigkeit: Rechter Wendepunkt: Koordinate des Drahtführers x neue Lage des Drahtführers: x + 5.2 mm 14 / ERN 32 S...
-
Seite 16: Fehlermeldungen
Lösung: ENTER-Taste drücken und Programm oder relative Lage ändern ERROR 6 Programm ist nicht logisch gestaltet im Fall der Wickelart Kode 3, der nächste Schritt kann nicht Verschiebung, Sprung oder Wickeln mit der gegensätzlichen Spindeldrehrichtung sein. 15 / ERN 32 S... -
Seite 17: Änderung Der Getriebe
Die Wickelmaschine ist mit dem Anschluss für Kommunikation mit Rechenmaschinen XT/AT - Serienport RS 232 versehen. Der Produzent liefert als Sonderzubehör das Stromwendenkabel und Diskette mit Software, die die Gestaltung des Wickelprogramms an PC ermöglicht. Verbindungsstecker (13): 16 / ERN 32 S... -
Seite 18: Kompletität Der Einrichtung Und Zubehör
8. KOMPLETITÄT DER EINRICHTUNG UND ZUBEHÖR Zu jeder Wickelmaschine ERN 32 S wird geliefert: Qualitäts - und Kompletitätszeugnis, das gleichzeitig der Garantieschein ist Anleitung für Bedienung und Wartung ZUPACKUNG: 2 Stk Sicherung T 630 mA/250V 1 Stk Mikroschalter WN 559 00 1 Stk Zahnrad (100 Zähne) TA 008 23... -
Seite 19: Wartung Der Einrichtung
Die Garantie wird 12 Monate nach der Lieferung geboten. Garantie bezieht sich nicht auf Fehler, die durch falsche Manipulation und unberechtigte Eingriffe in die Maschine entstanden. Garantie- und Nachgarantiereparaturen und Service sichert TPC s.r.o. 12. B E I L A G E N Tabelle der Spindeldrehzahl Tabelle für Beschl. - Seite 20 DREHZAHL Übersetz.“500“ Übersetz.“1000“ Übersetz.“4000“ 1000 1300 1600 1800 2100 2300 2600 2800 3000 3300 3700 1000 4000 TABELLE FÜR BESCHLEUNIGUNGS- UND ABBREMSRAMPEN (Gilt für alle Übersetzungen) KODE BESCHLEUN. ABBREMSUNG (SEK) (SEK) 12,0 12,0 16,0 16,0 19 / ERN 32 S...
- Seite 21 0,548 7,250 0,530 0,590 7,500 0,560 0,620 7,750 0,600 0,660 8,000 0,630 0,690 8,250 0,670 0,725 8,500 0,710 0,775 8,750 0,750 0,825 9,000 0,800 0,875 9,250 0,850 0,925 9,500 0,900 0,975 9,750 0,950 1,025 10,000 20 / ERN 32 S...
- Seite 22 21 / ERN 32 S...
