Für eine zuverlässige Messung muss außerdem der Nullwert regelmäßig kalibriert
werden, standardmäßig ist daher die Funktion „Nullpunkt automatisch kalibrieren"
aktiviert. Bei aktivierter automatischer Kalibrierung wird bei ausgeschalteter Pumpe
der Nullwert automatisch neu kalibriert, zum Beispiel wenn der PC ausgeschaltet
ist, der Sensor aber per USB noch mit Spannung versorgt wird. Falls Sie die auto-
matische Kalibrierung nicht verwenden, müssen Sie bei ausgeschalteter Pumpe
den Sensor durch Betätigen der Schaltfläche „Aktuellen Durchfluss auf Null setzen"
regelmäßig manuell kalibrieren.
Falls Sie Anschlüsse oder Schlauchsysteme anderer Hersteller verwenden, können
bzw. müssen Sie die Durchflussmessung selbst kalibrieren. Dazu müssen Sie min-
destens zwei Durchflusswerte durch Messung mit einem anderen Referenzsensor
oder durch manuelles Ausmessen sowie die zugehörigen „unskalierten Messwerte"
des mps Sensors (unten links im Fenster unter der Kalibrierkurve angezeigt) im Be-
reich „Benutzerdefinierte Durchflusskalibrierung" eintragen. Verwenden Sie mög-
lichst jeweils einen Messwert im mittleren und oberen Messbereich des Sensors,
um optimale Ergebnisse zu erzielen. Nach Betätigen der Schaltfläche „Kalibrierda-
ten berechnen" erzeugt die aquasuite eine Kalibrierkurve, die Sie noch anpassen
können.
13.2. 13.2. Sensoreinstellungen Füllstandsmessung 13.2. 13.2. Sensoreinstellungen Füllstandsmessung Sensoreinstellungen Füllstandsmessung Sensoreinstellungen Füllstandsmessung

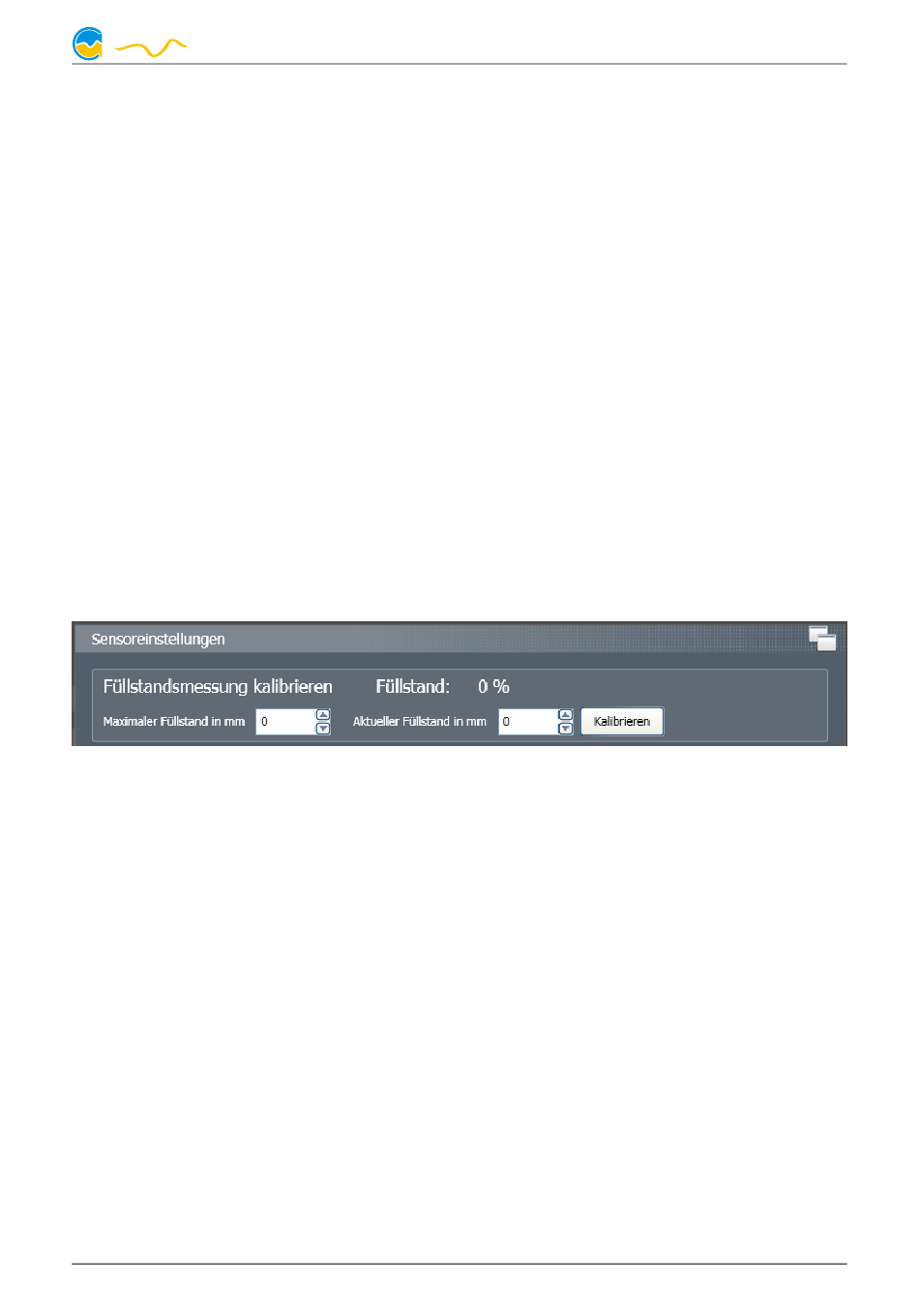

Vor Verwendung muss die Füllstandsmessung kalibriert werden. Messen Sie dazu
mit einem Lineal oder Zollstock die aktuelle Füllhöhe und die maximale Füllhöhe
Ihres an den Sensor angeschlossenen Ausgleichsbehälters aus und tragen Sie die
Werte in die entsprechenden Felder der Software ein. Nach Betätigen der Schalt-
fläche „Kalibrieren" erzeugt die aquasuite die Kalibrierkurve.

13.3. Sensoreinstellungen Druckmessung

13.3. 13.3. 13.3. Sensoreinstellungen Druckmessung Sensoreinstellungen Druckmessung Sensoreinstellungen Druckmessung
Vor Verwendung muss der Nullpunkt der Druckmessung kalibriert werden. Stellen
Sie dazu sicher, dass der Sensor (differenz-)drucklos ist. Bei Differenzdruckmessung
an einer Komponente im Wasserkreislauf muss dazu die Pumpe für den Zeitraum
der Kalibrierung ausgeschaltet werden. Starten Sie dann die Kalibrierung durch
Betätigen der Schaltfläche „Nullpunkt kalibrieren" und warten Sie, bis die Kalibrie-
rung abgeschlossen ist. Schalten Sie ggf. anschließend Ihre Pumpe wieder ein.
Ein manuelles Anpassen der Kalibrierkurve ist möglich, sollte jedoch nicht nötig
sein.
