Inhaltszusammenfassung für JCM Technologies ACCESS-5K

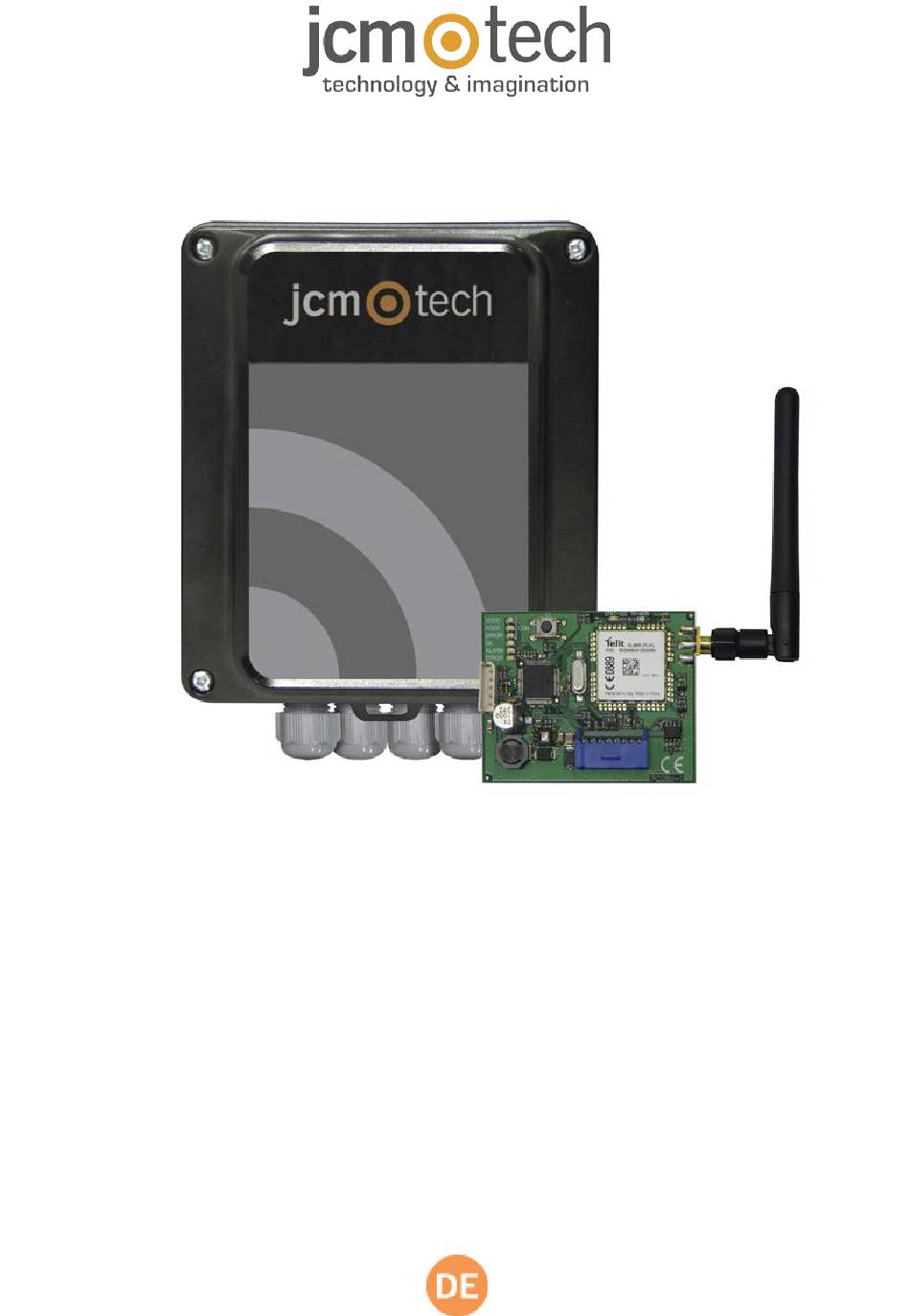

- Seite 1 ACCESS-5K & GSM-CARD Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Ohne Halterung Verkabelung Konfigurieren Mit GSM-CARD und Cloud Assistent konfigurieren GSM-CARD Micro-SD-Speicherkarte Cloud Assistant Mit Soft Assistant konfigurieren Verifikation ACCESS-5K: Anzeigen LED GSM CARD: LED Anzeigen LEDs GSM Verbindung LEDs Betrieb LEDs FEHLER LED Wartung Aktualisierung der Firmware Knopfzelle auswechseln Problemlösungen... -
Seite 3: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Trennen Sie die das Gerät immer von der Spannungsversorgung, bevor Sie es installieren oder reparieren. In Übereinstimmung mit der europäischen Niederspannungsrichtlinie informieren wir Sie über folgende Anforderungen: •Ist das Gerät ständig Verbunden, muss es mit einem leicht zugänglichen Verbindungsstück verbunden sein. •Dieses Gerät sollte nur von Fachpersonal, mit Kenntnissen der relevanten Europäischen Richtlinien und Erfahrung mit auto- matisierten Türen / Toren installiert werden. -
Seite 4: Einleitung
Einleitung Allgemeine Beschreibung Die ACCESS-5K ist eine stand allone Zutrittskontrolle mit zwei Relaisausgängen und Zeitplanung. Die Benutzerverwaltung erfolgt nur ferngesteuert über Cloud Assistant (auch Soft Assistant). Zur Verwaltung der Benutzer über Cloud Assistant muss für den Internetzugang die GSM-CARD angeschlossen werden. -
Seite 5: Gsm-Card
GSM-CARD GSM Karte für Echtzeit Steuerung jcmtechnologies... -
Seite 6: Installation
Installation Montage Mit Halterung GERÄT VON DER HALTERUNG LÖCHER IN DIE WAND BOHREN UND TRENNEN HALTERUNG ANSCHRAUBEN SCHRAUBEN LÖSEN GERÄT WIEDER AUFSETZEN SCHRAUBEN WIEDER FESTZIEHEN Ohne Halterung LÖCHER IN DIE WAND BOHREN UND GERÄT ANSCHRAUBEN SCHRAUBEN LÖSEN DECKEL ÖFFNEN jcmtechnologies... -
Seite 7: Verkabelung
Verkabelung Verkabelungsbeispiel jcmtechnologies... - Seite 8 Näherungsleser Es besteht auch die Möglichkeit den EVOPROX mit dem Wiegand 26 Protokoll zu betreiben. Siehe EVOPROX Bedienungseinleitung für weitere Informationen zu Pro- tokolleinstellungen. jcmtechnologies...
-
Seite 9: Konfigurieren
GSM-CARD Die mit dem Gerät mitgelieferte SIM-Karte in den SIM-Kartensteckplatz stecken. Abdeckung des SIM-Kartensteckplatzes fest schließen. GSM-Karte einsetzen: Antenne aufschrauben und im spannungfreien Zustand die Karte auf den Steckplatz in die ACCESS-5K stecken. Micro-SD-Speicherkarte Micro-SD-Speicherkarte im spannungfreien Zustand in die ACCESS-5K einstecken. -
Seite 10: Cloud Assistant
Cloud Assistant Auf Cloud Assistant:https://cloudassistant.jcm-tech.com/Account/Login gehen und einloggen. Installation erstellen (orangefarbener Button in der Ecke rechts unten). . Die Felder ausfüllen. Erstellen. Geräte -> Gerät erstellen (orangefarbener Button in der Ecke rechts unten). jcmtechnologies... - Seite 11 Einen Namen für das Gerät eingeben und ACCESS-5K wählen. Erstellen. Seriennummer und Eindeutiger Schlüssel (steht auf der Box der Micro-SD-Speicherkarte) eingeben. Speichern. N# = Seriennummer (0000000000) K# = Einziger Schlüssel(1111111111) jcmtechnologies...
- Seite 12 Gruppen -> Gruppe erstellen (orangefarbener Button in der Ecke rechts unten). Namen und Beschreibung eingeben. Erstellen. Wählen, durch welche Kanäle die zwei verschiedenen Relais aktiviert werden. Im Reiter „Zeitpläne“ kann die Zeitplanung verwaltet werden. Zurück. jcmtechnologies...
- Seite 13 Auf dem Gruppenbildschirm: Code eingeben, um Sender hinzuzufügen. Manuell, um sie einzeln hinzuzufügen, Aufeinanderfolgend, um mehrere Sender hinzuzufügen. Felder richtig ausfüllen und Seriennummer richtig eingeben. Speichern. jcmtechnologies...
- Seite 14 In der grauen Leiste oben auf „Installationsname“ oder Abbrechen klicken, um zur Installation zu gehen. jcmtechnologies...
-
Seite 15: Mit Soft Assistant Konfigurieren
Geräte -> Gerät auswählen -> Fern-Befehle -> Konfiguration speichern. Das Assistant-Gerät muss an den Computer angeschlossen sein. Warten, bis „Fortschritt“ auf 100 steht (Lade die Seite neu). Mit Soft Assistant konfigurieren Soft Assistant Bedienungsanleitung: https://www.jcm-tech.com/downloads/UM_1247039_SOFTASSISTANT_DE.pdf ACCESS-5K https://www.jcm-tech.com/downloads/UMA_3200280_ACCESS5K_DE.pdf jcmtechnologies... -
Seite 16: Verifikation
Verifikation ACCESS-5K: Anzeigen LED GSM CARD: LED Anzeigen LEDs GSM GOOD Gute Übertragungsqualität optimal für Datenübertragung POOR Schwache Übertragungsqualität ausreichend für Datenübertragung Unzureichende Übertragungsqualität oder keine Verbindung. Es wird empfohlen, das Gerät nicht zu nutzen um Systemfehler zu vermeiden Bei einer schlechten Verbindung wird der Gebrauch einer externen GSM Antenne empfohlen. -
Seite 17: Verbindung Leds
Verbindung LEDs LED Leuchtet auf während der Datenübertragung Betrieb LEDs System funktioniert ordnungsgemäß (Blinksignale) ALARM Bei Nutzung von GSM Datensicherung Frequenz (850 MHz) ERROR Systemfehler FEHLER LED Anzahl Blinksignale Fehlermeldung Erforderliche Maßnahme Modulinitialisierung Auf die Fertigstellung der Initialisierung warten SIM Karte nicht gefunden Überprüfen. -
Seite 18: Wartung
Sie können auch die aktuelle APP Version in der A5KInfo.txt Datei, die auf der SD Speicherkarte generiert worden ist, anschauen. Knopfzelle auswechseln Falls das Datum in der Ereignisliste der ACCESS-5K nicht mehr angezeigt wird, muss die Knopfzelle CR2032 ausgewechselt werden. jcmtechnologies... -
Seite 19: Problemlösungen
A: Nein, die GSM Karte funktioniert nur mit speziell konfigurierten M2M SIM-Karten von zugelassenen Netzbetreiben. F: Kann man auf seine eigene ACCESS-5K zugreifen mit Hilfe des Softassistant und der Seriennummer auf dem Etikett? A: Nein, das ist nicht möglich. Um eine Funkverbindung herzustellen, benötigt man einen Unique Key (eindeutiger Schlüssel) zusammen mit der Seriennummer. -
Seite 20: Verbindung Von Assistant Mit Cloud Assistant
Verbindung von Assistant mit Cloud Assistant Auf „Mein Konto“ gehen „Präferenzen“ „Assistentenfeld herunterladen“, das heruntergeladene Programm installieren. jcmtechnologies... - Seite 21 Das Programm wird in der Werkzeugleiste installiert. ASSISTANT an den Computer anschließen. Wenn beide LED grün sind, ist die Verbindung korrekt, andernfalls vorherige Schritte überprüfen. jcmtechnologies...
- Seite 22 Das ausgewählte Symbol auf „Speicherort des Assistenten :" ziehen „Assistant-Panel-Test" „Konto ändern" jcmtechnologies...
-
Seite 23: Notizen
Notizen jcmtechnologies... -
Seite 24: Technische Daten
Frequenz EGSM 850 / 900 / 1800 / 1900 MHz Daten EU-Konformitätserklärung Der Hersteller JCM TECHNOLOGIES, S.A. erklärt, dass das Produkt ACCESS-5K & GSM-CARD den einschlägigen grund- legenden Anforderungen der RED-Richtlinie 2014/53/EU und der RoHS-Richtlinie 2011/65/EU entspricht. Siehe Website https://www.jcm-tech.com/de/klarungen/...
