BESOA Vantor Montageanleitung Seite 12

IT
12

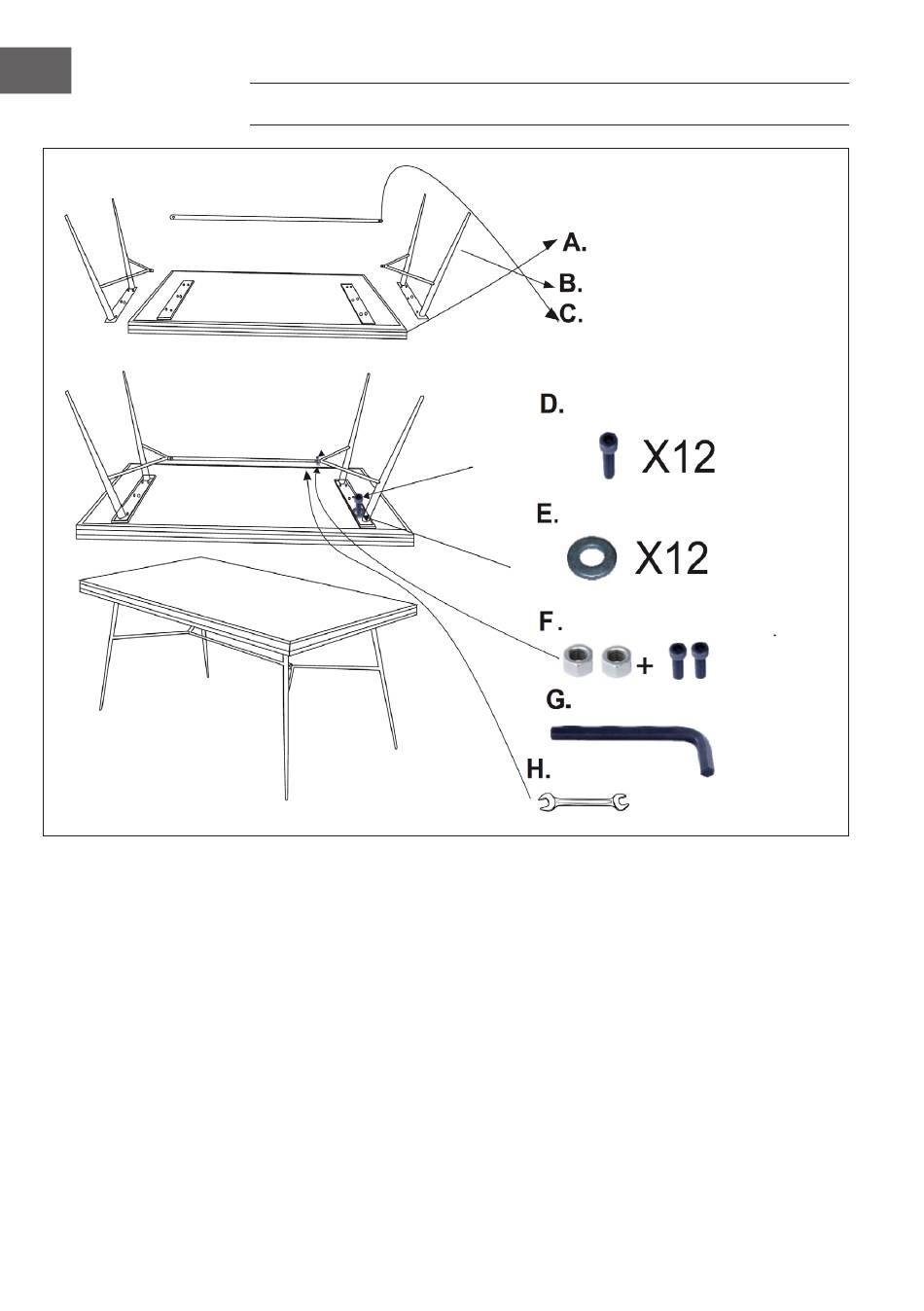

COMPONENTI SINGOLI E ASSEMBLAGGIO
1 Controllare che ci siano tutti i componenti.
2 Poggiare il piano del tavolo rovesciato su un fondo morbido, in modo da
non graffiarlo.
3 Annotarsi la targhetta del nome su ogni gamba (B) e inserire poi la nella
zona appositamente marcata sul lato inferiore del piano del tavolo (A),
come mostrato in immagine.
4 Posizionare i fori nelle gambe (B) in corrispondenza dei fori sul lato
inferiore del piano del tavolo (A).
5 Inserire prima le rondelle (A) sulle viti a brugola (D). Inserire poi le viti
a brugola (D) nei fori sul piano del tavolo (A) e stringerle leggermente
con la mano. Fissare la barra trasversale con le 2 viti e i dadi. Procedere
ora a stringere le viti (D) con la chiave a brugola (E) inclusa in consegna.
Stringere le viti, fino a quando le gambe (B) sono ben fissate, ma senza
esagerare.
Piano del tavolo (x1)
Gambe del tavolo (x2)
Barra trasversale (x1)
Viti a brugola (x12)
Rondelle (x12)
Dadi e viti per la barra
trasversale (x2)
Chiave a brugola (x1)
Chiave inglese (x1)
