Smeg STL867A Montageanleitung Seite 2

ATTENZIONE: Si consiglia l'installazione standard.
In caso di installazione personalizzata (presenza quota "B") si consiglia di
utilizzare ante alleggerite (≤ 8,5 kg).
WARNING: Standard installation is recommended.
In case of customised installation (distance "B") present, lightweight door
panels (≤ 8.5 kg) should be used.
FILO SUPERIORE DIMA
TOP EDGE OF TEMPLATE
POSIZIONARE LA DIMA
ALLA QUOTA "B"
FAR COINCIDERE IL FILO
SUPERIORE DIMA CON IL
FILO SUPERIORE
FRONTALINO
POSITION THE TEMPLATE
AT DISTANCE "B"
ALIGN THE TOP EDGE OF
THE TEMPLATE WITH
THE TOP EDGE OF THE
CONTROL PANEL
FILO SUPERIORE FRONTALINO
TOP EDGE OF CONTROL PANEL
25 mm.Min.

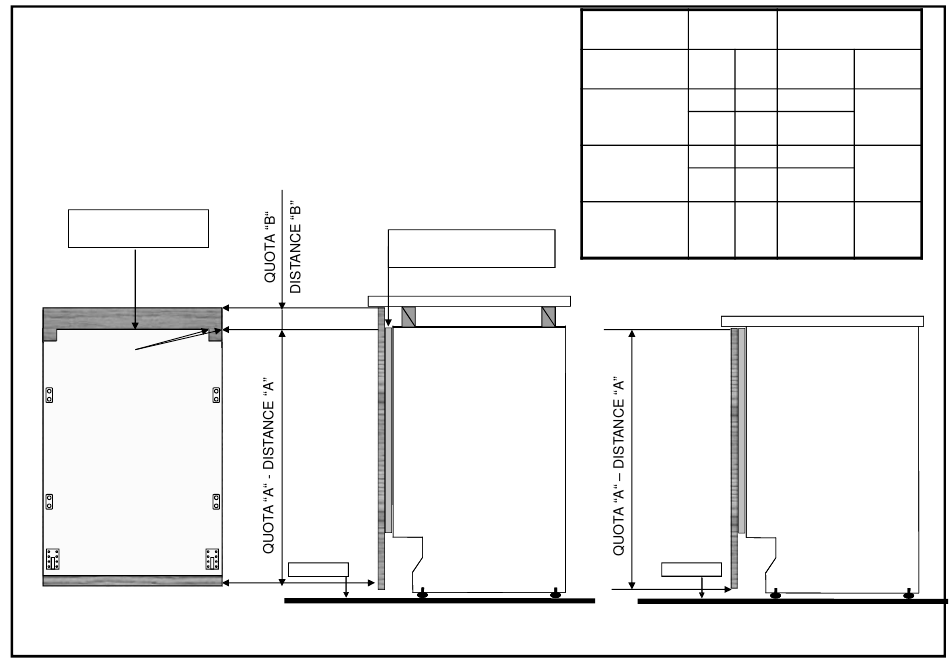

INSTALLAZIONE PERSONALIZZATA
CUSTOMISED INSTALLATION
Quota "A"
Distance A"
Modello Min Max
Model
STL867A 840 880
STLA868A
881 885
STL/STLA865A
STL827A 800 840
STLA828A
841 845
STL/STLA825A
STL827B 760 800
STLA828B
STL/STLA825B
25 mm.Min.
INSTALLAZIONE STANDARD
STANDARD INSTALLATION
Spessore Peso
Thickness Weight
3 2,5-9
2,5
3 2,5-9
2,5
3 2,5-9
