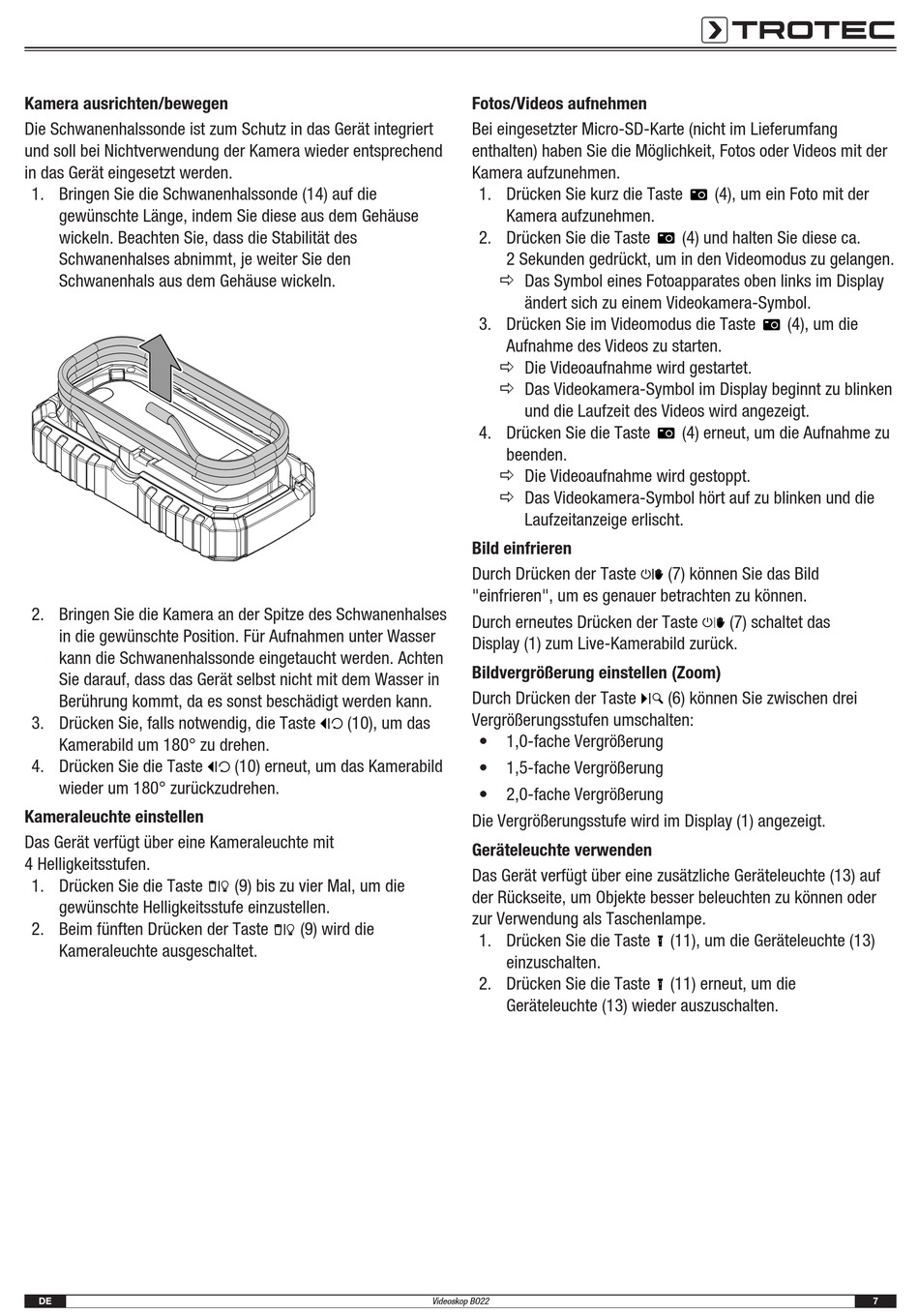

Trotec BO22 Bedienungsanleitung Seite 7

Kamera ausrichten/bewegen
Die Schwanenhalssonde ist zum Schutz in das Gerät integriert
und soll bei Nichtverwendung der Kamera wieder entsprechend
in das Gerät eingesetzt werden.
1. Bringen Sie die Schwanenhalssonde (14) auf die
gewünschte Länge, indem Sie diese aus dem Gehäuse
wickeln. Beachten Sie, dass die Stabilität des
Schwanenhalses abnimmt, je weiter Sie den
Schwanenhals aus dem Gehäuse wickeln.
2. Bringen Sie die Kamera an der Spitze des Schwanenhalses
in die gewünschte Position. Für Aufnahmen unter Wasser
kann die Schwanenhalssonde eingetaucht werden. Achten
Sie darauf, dass das Gerät selbst nicht mit dem Wasser in
Berührung kommt, da es sonst beschädigt werden kann.
3. Drücken Sie, falls notwendig, die Taste
Kamerabild um 180° zu drehen.
4. Drücken Sie die Taste
wieder um 180° zurückzudrehen.
Kameraleuchte einstellen
Das Gerät verfügt über eine Kameraleuchte mit
4 Helligkeitsstufen.
1. Drücken Sie die Taste
gewünschte Helligkeitsstufe einzustellen.
2. Beim fünften Drücken der Taste
Kameraleuchte ausgeschaltet.
DE
(10), um das
(10) erneut, um das Kamerabild
(9) bis zu vier Mal, um die
(9) wird die
Fotos/Videos aufnehmen
Bei eingesetzter Micro-SD-Karte (nicht im Lieferumfang
enthalten) haben Sie die Möglichkeit, Fotos oder Videos mit der
Kamera aufzunehmen.
1. Drücken Sie kurz die Taste
Kamera aufzunehmen.
2. Drücken Sie die Taste
2 Sekunden gedrückt, um in den Videomodus zu gelangen.
ð Das Symbol eines Fotoapparates oben links im Display
ändert sich zu einem Videokamera-Symbol.
3. Drücken Sie im Videomodus die Taste
Aufnahme des Videos zu starten.
ð Die Videoaufnahme wird gestartet.
ð Das Videokamera-Symbol im Display beginnt zu blinken
und die Laufzeit des Videos wird angezeigt.
4. Drücken Sie die Taste
beenden.
ð Die Videoaufnahme wird gestoppt.
ð Das Videokamera-Symbol hört auf zu blinken und die
Laufzeitanzeige erlischt.
Bild einfrieren
Durch Drücken der Taste
"einfrieren", um es genauer betrachten zu können.
Durch erneutes Drücken der Taste
Display (1) zum Live-Kamerabild zurück.
Bildvergrößerung einstellen (Zoom)
Durch Drücken der Taste
Vergrößerungsstufen umschalten:
• 1,0-fache Vergrößerung
• 1,5-fache Vergrößerung
• 2,0-fache Vergrößerung
Die Vergrößerungsstufe wird im Display (1) angezeigt.
Geräteleuchte verwenden
Das Gerät verfügt über eine zusätzliche Geräteleuchte (13) auf
der Rückseite, um Objekte besser beleuchten zu können oder
zur Verwendung als Taschenlampe.
1. Drücken Sie die Taste (11), um die Geräteleuchte (13)
einzuschalten.
2. Drücken Sie die Taste (11) erneut, um die
Geräteleuchte (13) wieder auszuschalten.
Videoskop BO22
(4), um ein Foto mit der
(4) und halten Sie diese ca.
(4), um die
(4) erneut, um die Aufnahme zu
(7) können Sie das Bild
(7) schaltet das
(6) können Sie zwischen drei
7
