5 Anwendungsrichtlinien
L
Com
H
Indoor/Auto/Boiler
A
K1A K2A
N
B Eingang Kessel-Thermostat
TI
A Zusätzlicher Schaltkontakt (normalerweise geschlossen)
H Raumthermostat für Heizen-Anforderung (optional)
K1A Zusatz-Relais zur Aktivierung des Innengeräts (bauseitig
zu liefern)
K2A Zusatz-Relais zur Kessel-Aktivierung (bauseitig zu liefern)
Indoor Innengerät
Auto Automatisch
Boiler Kessel
HINWEIS
▪ Achten Sie darauf, dass der Hilfskontakt genügend
Unterschied oder Zeitverzögerung aufweist, um ein zu
häufiges Umschalten
zusätzlichem Boiler zu verhindern.
▪ Wenn der Hilfskontakt ein draußen angebrachter
Thermostat ist, dann installieren Sie diesen im
Schatten, damit
Sonneneinstrahlung beeinflusst wird oder aus- und
eingeschaltet werden kann.
▪ Häufiges Umschalten kann zu Korrosionsbildung im
zusätzlichen Boiler führen. Weitere Informationen
erhalten Sie beim Hersteller des Boilers.
5.4 Einstellen des
Brauchwasserspeichers

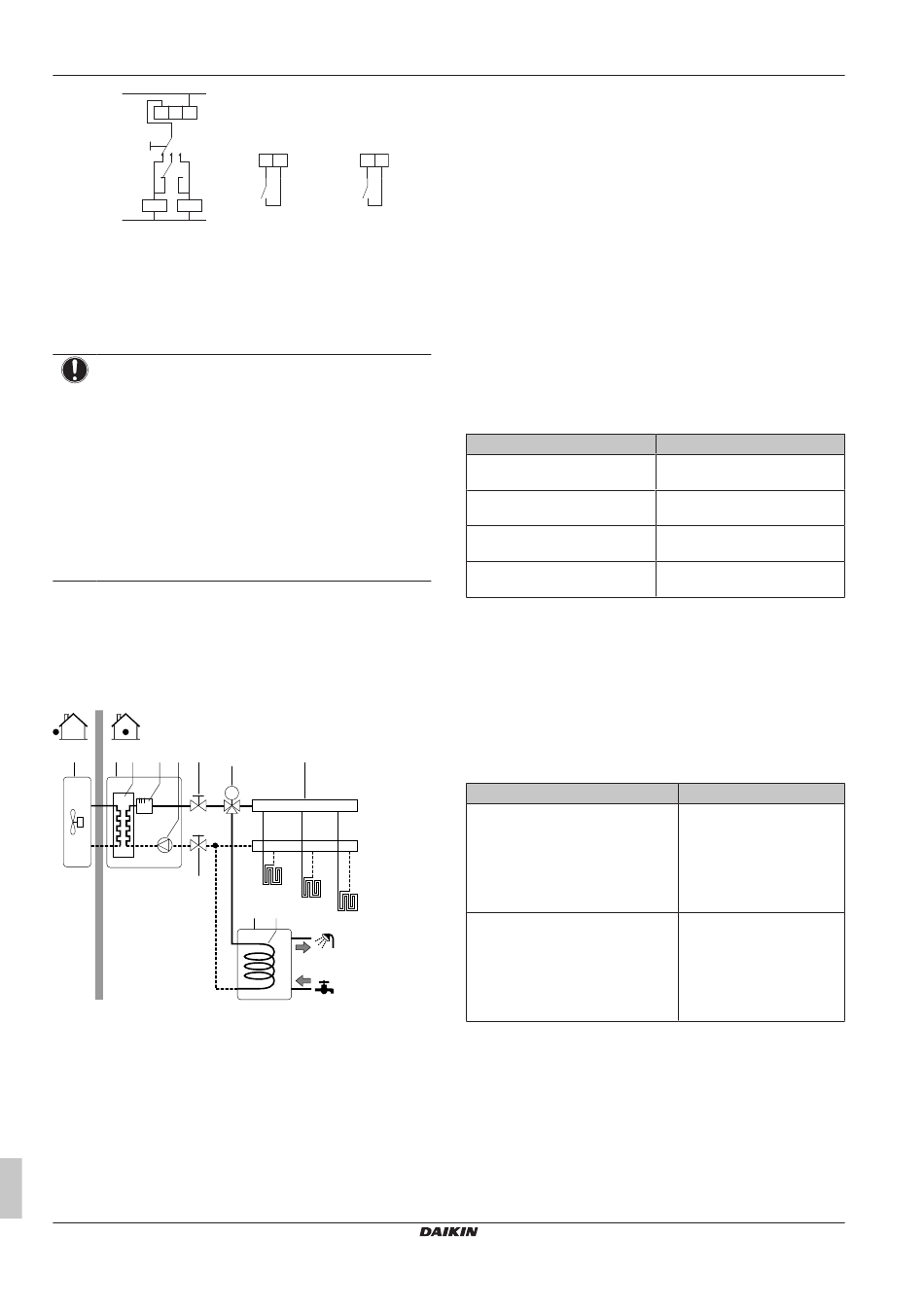

5.4.1 Systemlayout – Unabhängiger
Brauchwasserspeicher
a b c d e f
M
f
a Außengerät
b Innengerät
c Wärmetauscher
d Reserveheizung
e Pumpe
f Absperrventil
g Motorisiertes 3-Wege-Ventil
h Kollektor (bauseitig zu liefern)
i Brauchwasserspeicher
j Wärmetauscher-Rohrschlange
FHL1...3 Bodenheizung
Referenzhandbuch für den Monteur
18
Indoor
B TI
X2M
35 30 X Y
K1A K2A
zwischen Innengerät
er NICHT durch direkte
g h
FHL1
FHL2
i j
FHL3
5.4.2 Auswählen des Volumens und der Soll-
Temperatur für den
Brauchwasserspeicher
Menschen nehmen Wasser ab einer Temperatur von 40°C als heiß
wahr. Daher wird der Brauchwasserverbrauch immer als ein
äquivalentes Warmwasservolumen bei 40°C ausgedrückt. Sie
können die Brauchwasserspeichertemperatur jedoch auch höher
einstellen (Beispiel: 53°C). Das Wasser wird in dem Fall mit kaltem
Wasser gemischt (Beispiel: 15°C).
Der Vorgang zur Auswahl des Volumens und der Soll-Temperatur
für den Brauchwasserspeicher umfasst folgende Schritte:
1 Festlegen des
Warmwasservolumen bei 40°C).
2 Festlegen des Volumens und der Soll-Temperatur für den
Brauchwasserspeicher.
Ermitteln des Brauchwasserverbrauchs
Beantworten Sie die folgenden Fragen und berechnen Sie den
Brauchwasserverbrauch (äquivalentes Warmwasservolumen bei
und
40°C) anhand dieser gängigen Wasservolumen:
Frage
Wie oft wird bei Ihnen täglich
geduscht?
Wie oft wird bei Ihnen täglich
gebadet?
Wie viel Wasser wird täglich in
der Küche verbraucht?
Gibt es weiteren
Brauchwasserbedarf?
Beispiel: Der Brauchwasserverbrauch einer Familie (4 Personen)
beträgt pro Tag:
▪ 3 x Dusche
▪ 1 x Bad
▪ 3 x Spülen
Dann Brauchwasserverbrauch = (3 × 100 l)+(1 × 150 l)+(3 × 10 l) =
480 l
Festlegen des Volumens und der Soll-Temperatur für den
Brauchwasserspeicher
Formel
V =V +V ×(T −40)/(40−T
1 2 2 2
V =V ×(40−T )/(T −T
2 1 1 2
V Brauchwasserverbrauch (äquivalentes
1
Warmwasservolumen bei 40°C)
V Erforderliches Brauchwasserspeichervolumen, wenn nur
2
einmal geheizt
T Brauchwasserspeichertemperatur
2
T Kaltwassertemperatur
1
Brauchwasserverbrauchs
Typisches Wasservolumen
1 Dusche = 10 min × 10 l/min =
100 l
1 Bad = 150 l
1 Spülen = 2 min × 5 l/min = 10 l
—
Beispiel
) Wenn:
1
▪ V =180 l
2
▪ T =54°C
2
▪ T =15°C
1
Dann V =280 l
1
) Wenn:
1
▪ V =480 l
1
▪ T =54°C
2
▪ T =15°C
1
Dann V =307 l
2
ERGA04~08DAV3(A) + EHBH/X04+08DA
Daikin Altherma 3 R W
4P496758-1B – 2019.10
