Emos 15GD/3A Bedienungsanleitung

P5523-manual
0-0-0-K
D

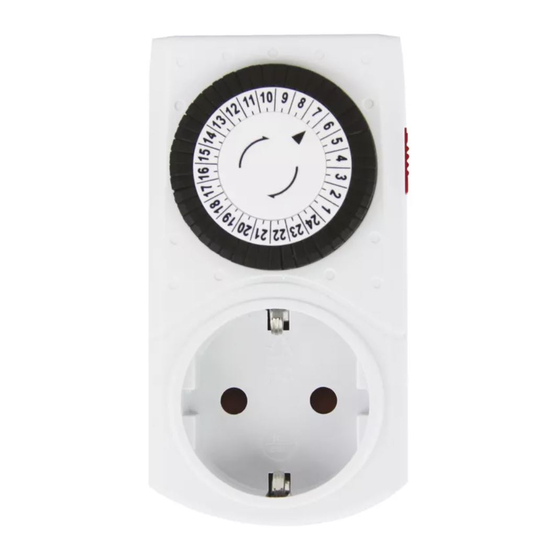

Mini mechanische programmierbare Schaltsteckdose, Typ 15GD/3A
Die mechanische programmierbare Schaltsteckdose dient zum Schalten des Versorgungsnetzes 230 V~ zur gewünschten Zeit. Minimal eingestellte
Zeit ist 30 Minuten.
Technische Spezifikation
Schaltspannung 230 V~, 50 Hz
Umgebungstemperatur -10°C bis +50 °C
Genauigkeit beim Einschalten 30 min. +/- 5 sek.
Genauigkeit beim Einschalten 6 Std. +/- 1 min.
Einstellen der aktuellen Zeit
Die aktuelle Zeit stellen Sie durch Scheibendrehung im Uhrzeigersinn so ein, dass die aktuelle Stunde und Minute in der rechten oberen Ecke sein wird (wo der Pfeil
zeigt) Es ist möglich die Minuten nur in 30 Minuten Rhythmus einzustellen ( ein Stab = 30 Minuten).
Bildung des gewünschten Schaltprogramms
1. Drücken Sie die Stäbe (Segmente), welche auf dem Umfang der Drehscheibe sind, in Richtung nach oben aus. Ein ausgedrückter Stab schaltet die Steckdose für die
Zeit von 30 Minuten aus (2 Stäbe = 1 Stunde).
2. Schalten Sie den Umschalter auf der Seite der Schaltsteckdose in die Lage nach unten
3. Schließen Sie die Schaltsteckdose zum Versorgungsnetz 230 V~/50 Hz an.
4. In die Steckdose stecken Sie den Stecker des Verbrauchsgerätes.
Der Umschalter auf der Seite der Schaltsteckdose dient zum Umschalten:
Obere Lage – Schaltsteckdose ist ständig eingeschaltet ohne Rücksicht auf das Programm.
Untere Lage - Schaltsteckdose arbeitet nach dem Programm.
Bemerkung
• Induktionsbelastung maximal 2A.
• Schaltsteckdose nicht auseinander bauen.
• Schaltsteckdose nur in trockenen Innenräumen benutzen.
• Dieses Gerät ist nicht zur Nutzung von Personen (einschließlich Kinder), welche physisch, sinnlich oder mental oder durch Erfahrungsmangel das Gerät nicht
verlässlich benutzen können, bestimmt. Diese Personen können das Gerät nur unter Überwachung benutzen oder müssen bezüglich Gerätenutzung durch
eine Person, welche für ihre Sicherheit verantwortlich ist, angeleitet werden. Das Produkt vor Kinder unzugänglich aufbewahren – es ist kein Spielzeug.
Mini mechanische Schaltsteckdose
H 15GD/3A típusú mini mechanikus programozható kapcsolóóra
A mechanikus programozható kapcsolóóra 230 V~ hálózat kívánt időben való bekapcsolására szolgál.
A legrövidebb beállítható idő 30 perc.
Műszaki adatok
Kapcsolható feszültség 230 V,~,50 Hz
Környezeti hőmérséklet -10°C – +50 °C
Pontosság 30 perc kapcsolásakor +/- 5 másodperc
Pontosság 6 óra kapcsolásakor +/- 1 perc
Az aktuális idő beállítása
1. Az aktuális időt a lemez óramutató járásával megegyező elforgatásával állíthatja be úgy, hogy az aktuális óra és perc a jobb felső sarokban lesz (ahová a nyíl mutat). A
perceket csak 30 percenként lehet beállítani (egy egység = 30 perc).
2. A kívánt kapcsolási program létrehozása
3. Nyomja ki a forgatható lemez kerületén levő egységeket (szegmenseket) felfelé. Egy kitolt egység kikapcsolja a csatlakozót 30 percre (2 elem = 1 óra).
4. A kapcsolóóra oldalán levő kapcsolót állítsa alsó állásba - a kapcsolóóra a program szerint működik.
Csatlakoztassa a kapcsolóórát 230 V~/50 Hz hálózathoz.
A konnektorba dugja be a fogyasztó villásdugóját.
A kapcsolóóra oldalán levő kapcsoló átkapcsolásra szolgál:
Felső állás – a kapcsolóóra folyamatosan be van kapcsolva, programtól függetlenül.
Alsó állás – a kapcsolóóra a program szerint működik.
Figyelmeztetés
• Indukciós terhelés maximum 2A.
• A kapcsolóórát ne szedje szét.
• A kapcsolóórát csak száraz, beltéri helyen használja.
• A készüléket ne használják csökkent fizikai, szellemi vagy érzékszervi képességekkel, ill. korlátozott tapasztalattal és ismeretekkel rendelkező személyek (beleértve
a gyerekeket is), amennyiben nincs mellettük szakszerű felügyelet, ill. nem kaptak a készülék kezelésére vonatkozó útmutatásokat a biztonságukért felelős
személytől. A gyerekeknek felügyelet alatt kell lenniük annak biztosítása érdekében, hogy nem fognak a készülékkel játszani.
Mini mechanikus kapcsolóóra.
SLO Mini mehanična programirna vklopna vtičnica, tip 15GD/3A
Mehanična programirna vklopna vtičnica služi za vklopi in izklop napetosti 230 V~ v želenem času.
Minimalni nastavljiv čas je 30 minut.
Tehnične specifikacije
Vezna napetost 230 V~, 50 Hz
Temperatura okolja -10°C do +50 °C
Natančnost pri vklopu 30 min. +/- 5 sek.
Natančnost pri vklopu 6 ur +/- 1 min.
EMOS spol. s r. o.
Maximale Schaltbelastung 16 (2) A, 3680 W
Gesamte Timergenauigkeit +/- 5 min.
Genauigkeit beim Einschalten 1 Std. +/- 10 sek.
Schutzart: IP20
um – dann arbeitet die Steckdose nach dem Programm.
Maximális bekapcsolási terhelés 16 (2) A, 3680 W
Az időzítő pontossága +/- 5 perc
Pontosság 1 óra kapcsolásakor +/- 10 másodperc
Védelem: IP20
Maksimalna obremenitev vklopa 16 (2) A, 3680 W
Skupna natančnost ure +/- 5 min.
Natančnost pri vklopu 1 ura +/- 10 sek.
Zaščita: IP20
2
Nastavitev aktualnega časa
Aktualen čas nastavite z vrtenjem diska v smeri urinega kazalca in sicer taka, da bo aktualna ura in minuta desnem gornjem kotu (kamor kaže puščica). Minute je možno
nastavljati samo po 30 minut (eden delec = 30 minut).
Aktiviranja želenega vklopnega programa
1. Zatlačite delce (segmente), ki si po obodu vrtljivega diska, v smeri gor. En potegnjeni delec vklopi vtičnico za 30 minut (2 delca = 1 ura).
2. Stikalo na bočni strani vtičnice preklopite v položaj dol - vklopna vtičnica deluje po programu.
3. Priključite vklopno vtičnico na omrežje 230 V~/50 Hz.
4. V vtičnico priključite vtič vodnika naprave.
Stikalo na bočni strani vklopne vtičnice služi za preklapljanje:
Položaj gor – vklopna vtičnica je stalno vključena ne glede na program.
Položaj dol - vklopna vtičnica deluje po programu.
Opozorilo
• Indukcijska obremenitev maksimalno 2A.
• Vklopne vtičnice ne razstavljajte.
• Vklopno vtičnico uporabljajte v suhih notranjih prostorih.
• Naprave ne smejo uporabljati osebe (vključno otrok), ki jih fizična, čutna ali mentalna nesposobnost ali pomanjkanje izkušenj, in znanj ovirajo pri varni
uporabi naprave, če pri tem ne bodo nadzorovane, ali če jih o uporabi naprave ni poučila oseba, ki je odgovorna za njihovo varnost. Nujen je nadzor nad otroki,
da bo zagotovljeno, da se ne bodo z napravo igrali.
Mini mehanična vklopna vtičnica
GB
Mini Mechanical Timer 15FD/3A
Mini Mechanical Timer serves to switch power supply AC 230 V~ in the required time. Minimal setting time is 30 minutes.
Specification
Power Supply: AC 230 V, 50 Hz
Temperature of environment: -10°C to +50 °C.
Accuracy on switch 30 min: +/- 5 s.
Accuracy on switch 6hours: +/- 1 min.
Setting the Time
Turn the dial clockwise (as per indicating arrows) until the arrow located at the top right of the centre dial, is pointing to the correct time. Make sure that the manual override
switch on the top of the unit is set the position. Each segment represents 30 minutes: 2 segments = 1 hour.
Setting of the Required Programme
1. Pull up all the segments on the edge of the rotating disc. One pulled up segment cuts off the timer for 30 minutes (2segments = 1hour etc).
2. Turn the switch on the side of the timer into the down position . The switch works according to the programme.
3. Plug the timer into the supply network 230 V~/50 Hz
4. Insert the appliance plug into the Timer plug
Upper position - socket is still switched on irrespective of the programme.
Down position – timer works according to the programme.
Warning
• Maximum induction load is 2A.
• It is prohibited to open the product.
• Use the timer in dry indoor areas only.
• This appliance is prohibited to be used by persons (including children) whose physical, sensory and mental inability or lack of experience or knowledge prevents
them from safe use of the appliance, unless they are supervised or instructed on the appliance usage by a person responsible for their safety. Children should
be supervised in order to avoid their playing with the appliance.
Do not throw electrical appliances into unsorted communal waste. Use sorted waste collection points instead. For the latest info about waste collecting points,
contact your local authorities. If there are any electrical appliances on waste dumps, the hazardous substances may leak into underground water and may
get into the food chain and harm your health.
UA Механічна міні програмна розетка з перемикачем, тип 15GD/3A
Механічна міні програмна розетка з перемикачем використовується для перемикання живлення 230 В змінного струму в заданий час.
Мінімальний налаштований час 30 хвилин.
Тезнічна специфікація
Вмикаюча напруга 230 В~, 50 Hz
Температура середовищавід . -10°C до +50 °C
Точність при вмиканні30 мін. +/- 5 сек.
Точність при вмиканні 6 год. +/- 1 мін.
Налаштування актуального часу
Актуальний час налаштовуйте поворотом диска за годинниковою стрілкою так, щоб актуальна година та хвилини були зверху у правому куті (куди показує стрілка).
Хвилини можливо налаштувати тільки по 30 хвилинах (одна частина = 30 хвилин).
Складання необхідної програми вмикання
1. Витисніть частини (сегменти), котрі знаходяться навколо повертаючого диску, вверх. Одна висунута частина вимкне програмну розетку на 30 хвилин (2 частини = 1 година).
2. Перемикач на бічній стороні програмну розетки перемикніть у позицію вниз
3. Підключіть розетку до джерела живлення 230 В~/50 Гц.
4. Штепсель кабелю від приладу вставте у розетку.
Перемикач на бічній стороні програмної розетки служить для перемикання:
Верхня позиція – програмна розетка постійно включена не беручи до уваги програму.
Нижня позиція - програмна розетка працює згідно програми.
Max. load: 16(2)A 3680 W
Total accuracy of timer: +/- 5 min.
Accuracy on switch 1hour: +/- 10 s.
IP20
Максимальне навантаження вмикання 16 (2) A, 3680 W
Цілком точність таймера +/- 5 мін.
Точність при вмиканні 1 год. +/- 10 сек.
Покриття: IP20
- програмна розетка працює згідно програми.
3
