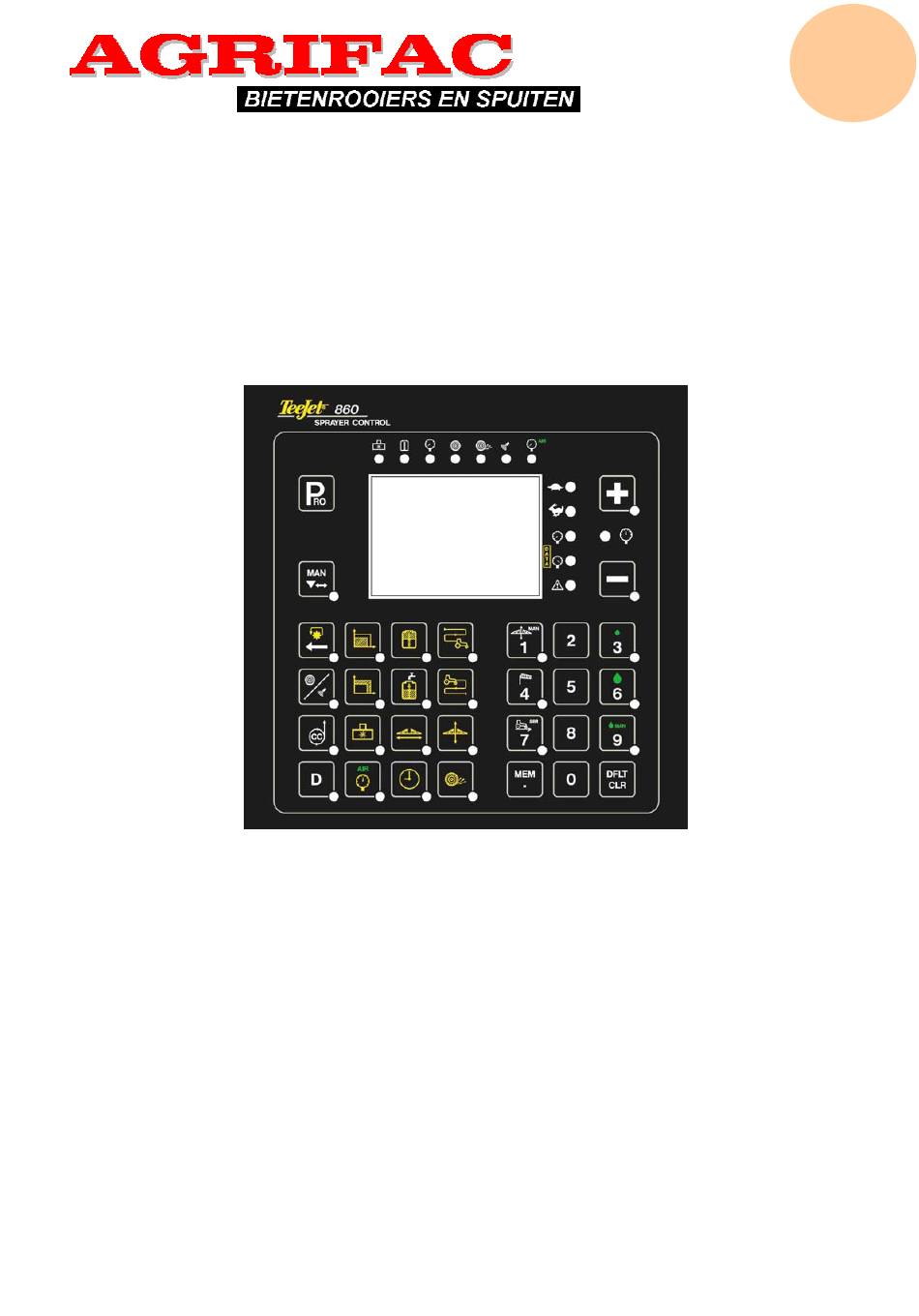

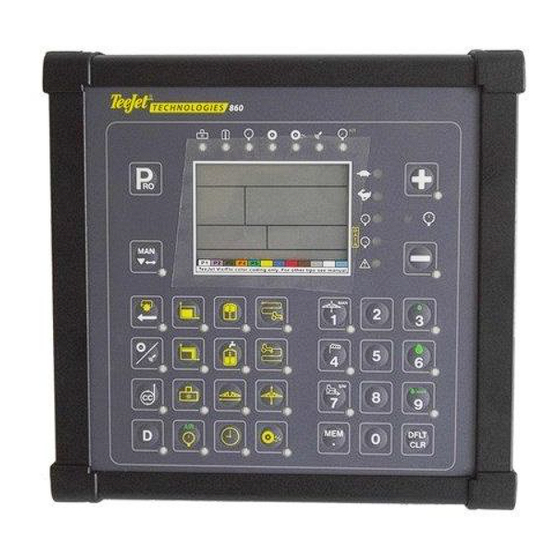

- Seite 1 BEDIENUNGSANLEITUNG Agrifac 8250686 v1.11 19-04-2005...
-
Seite 3: Inhaltsverzeichnis
TECHNOLOGIES Inhaltsverzeichnis 1 860 im Standardbetrieb ....................3 1.1 Anzeigen & Meldungen ........................3 1.1.1 Bildschirm............................. 3 1.1.2 Sensor-LEDs..........................3 1.1.3 Alarm LEDS..........................3 1.2 Spezielle Funktionen der elektronischen Regelung ..............4 1.2.1 Arbeitsdruck Min/Max........................4 1.2.2 Minimum Geschwindigkeit ......................4 1.2.3 Über- &... - Seite 4 TECHNOLOGIES...
-
Seite 5: 860 Im Standardbetrieb
P1 P 2 P 3 P4 P5 Auf dem 860 Display werden immer 4 Betriebsdaten gleichzeitig angezeigt. Drei dieser Betriebsanzeigen sind feste Bestandteile der 860 Anzeige (Druck, Dosiermenge, Geschwindigkeit); der Inhalt des vierten Anzeigefeldes hängt von der jeweils aktivierten Funktionstaste ab. (siehe §1.3 Zusätzliche Funktionstasten). Standardmäßig werden im variablen Anzeigefeld bearbeitete Fläche (ha) und ausgebrachte Litermenge (Vol) angegeben. -
Seite 6: Spezielle Funktionen Der Elektronischen Regelung
1.2 Spezielle Funktionen der elektronischen Regelung 1.2.1 Arbeitsdruck Min/Max Der 860 Spritzcomputer wird in jedem Fall versuchen, den Arbeitsdruck zwischen den eingestellten Mini- mum- und Maximumwerten zu halten. Sobald eine der beiden Grenzwerte überschritten wird, leuchtet die entsprechende Alarm-LED in Verbindung mit einem akustischen Warnsignal. -
Seite 7: Zusätzliche Funktionstasten
(Siehe H.3 Befüllen des Spritzmittelbehälters). 1.3.7 Verbleibende Fahrstrecke Über diese Taste wird die aktuell verbleibende Fahrstrecke angezeigt, für die der Tankinhalt ausreichen sollte. Dieser Wert errechnet sich aus der aktuellen Dosierung (l/ha), Arbeitsbreite und Tankinhalt. 860 Manual German v1.10 Seite 5 von 26... -
Seite 8: Durchflussmenge (Volumenstrom)
Mit + oder – Taste Wert ändern, oder numerische Tastatur benutzen. Zur Speicherung des neuen Wertes PRO Taste gedrückt halten. Pro- gramm schaltet in normalen Modus selbstständig zurück. P1 P 2 P 3 P4 P5 860 Manual German v1.10 Seite 6 von 26... -
Seite 9: Höhe Spritzbalken (Zukünftige Option; Nicht Aktviert)
Wählen Sie den entsprechenden Radsensor für die Schlupfberechnung. P1 P 2 P 3 P4 P5 Wenn Sie diese Taste gedrückt halten, gelangen Sie direkt in das Menü zur Kalibrierung der Fahrgeschwindig- keitsmessung. (siehe S. 18) 860 Manual German v1.10 Seite 7 von 26... -
Seite 10: Zirkulation
WIN = Windmessung P1 P 2 P 3 P4 P5 Mit Beendigung des Messvorgangs, wird die mittlere Windgeschwindigkeit in Meter/Sekunde angezeigt. SPD = Geschwd.keit MPS =Meter/Sekunde P1 P 2 P 3 P4 P5 860 Manual German v1.10 Seite 8 von 26... -
Seite 11: Simulation Der Fahrgeschwindigkeit
Sie die PRO Taste 3 Sekunden gedrückt halten. Km/h P1 P 2 P 3 P4 P5 1.3.19 Speicherfunktion Unter der Voraussetzung, dass die 860 Speicherfunktion aktiviert ist, kann über diese Taste der Speicherinhalt abgerufen werden. Das Hauptventil muss abgestellt sein. Anzeige: Erklärung:... -
Seite 12: Zähler Zurückstellen
Mit dieser Taste kann der automatische Tropfengröße Regelung ausgeschaltet werden. Der Luftdruck kann dann über die + und – Tasten gesteuert werden. Dass ist nur möglich wenn die manuelle Steuerung aktiviert ist (siehe 1.2.24 Manuelle Steuerung). 860 Manual German v1.10 Seite 10 von 26... -
Seite 13: Manuelle Steuerung
Dieser Faktor entspricht der durchschnittlichen Stromspannung, die am Regelventil anliegt, sofern es im manuellen Betrieb arbeitet. Anzeige: Erklärung: Einstellwert: Regelfaktor für den manuellen Betrieb: ________ Volt 0.0 = Minimum (Stopp) 12.0 = Maximum volt P1 P 2 P 3 P4 P5 860 Manual German v1.10 Seite 11 von 26... -
Seite 14: Anwender-Einstellungen
Vorübergehende Anzeige: Haupt- 50.0 1275 ventil user Drücke 2x P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual Einstellungen: Anzeige: Erklärung: Mit PRO Taste zur nächs- ten Einstellung Auswahl der Düse Gewünschten Düsentyp mit Taste wählen. -
Seite 15: Überprüfung Der Einstellungen Auf Ihre Praxistauglichkeit
Dichte = 1. P1 P 2 P 3 P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual TeeJet Visiflo color coding only: For other tips see manual Mit dem Drücken der CLR-Taste bei blinkender... -
Seite 16: Befüllen Des Spritzmittelbehälters
2000 Clr-Taste weiter gedrückt halten (3 Sek.), um aktuell gemessenen Tank- inhalt auf 0 zurückzusetzen. TeeJet Visiflo color coding only: For other tips see manual Mit Drücken der PRO-Taste wird die Prozedur zum automatischen Be- füllen gestartet. Sie hören einen Warnton, sobald die eingestellte Soll-Menge erreicht ist. -
Seite 17: Geräte-Einstellungen (Setup)
1275 Haupt- 2x Drücken ventil P1 P 2 P 3 P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual TeeJet Visiflo color coding only: For other tips see manual Parameter/ Anzeige: Erklärung: Standard- Ihre... - Seite 18 Ein maschine mit 9 Teilbreiten hat immer 1, 2, 3 und 13, 14, 15 auf 0 Düsen! P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual 2.00 10. Referenz- Geben Sie den Druck (in Bar) an, für den eine ge- 2.00...
- Seite 19 Dutc Holländisch GERM Ital Italienisch Engl Englisch P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual Fren Französisch Germ Deutsch No com 20. Kommuni- Geben Sie die Art der Verwendung Ihrer seriellen kation...
-
Seite 20: Erläuterungen Zum Kalibrierung Unterschiedlicher Sensoren
P1 P 2 P 3 P4 P5 Obenstehende Prozedur für den Radarsensor ebenso anwenden. ______ Impulse/10m ACHTUNG: Für diesen Einstellwert gilt die Puls- 1000 zahl pro 10 Meter! P1 P 2 P 3 P4 P5 860 Manual German v1.10 Seite 18 von 26... -
Seite 21: Automatische Kalibrierung
Markierung identifizieren können (Schmutzfänger, Außenspie- gel,...). P 1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual Starten Sie die Messung mit der + Taste, sobald Sie sich mit Beginn der dem gedachten Punkt von der ersten Markierung entfernen. -
Seite 22: Kalibrieren Des Durchflussmessers (Für Spritzbetrieb)
P1 P 2 P 3 P4 P5 5.2.2 Automatische Kalibrierung Verfahren Sie wie dargestellt: Spritze in Betrieb nehmen. Der 860 Computer registriert die Impulse des Durch- flussmessers. Nach Erreichen der gewünschten Ausbringmenge Spritzvorgang wieder abstellen. Taste drü- cken und ausgebrachte Menge (in Liter) eingeben. -
Seite 23: Kalibrieren Des Durchflussmessers (Zum Befüllen)
P1 P 2 P 3 P4 P5 libriervorgang zu starten. 5.3.2 Automatische Kalibrierung Verfahren Sie wie dargestellt: Spritze in Betrieb nehmen. Der 860 Computer registriert die Impulse des Durchflussmessers. Nach Erreichen der gewünschten Ausbringmenge Spritzvorgang wieder abstellen. Taste drücken und ausgebrachte Menge (in Liter) eingeben. -
Seite 24: Drucksensor
Halten Sie die + und – Taste gedrückt, um die Kalibrierung zu star- ten. P3 P 4 Standardwert: 4.0 Einheit: mA TeeJet Visiflo color coding only: For other tips see manual Messung des vom Drucksensor erzeugten Stroms bei 0 Bar 4.00 Automa- tische Mes-... -
Seite 25: Drucker (Option)
Drücken Sie am Drucker die Taste PRINT: Sie bekommen den letzten Job ausgedruckt. Damit Sie einen gespeicherten Job drucken können, muss sich dieser erst in der Anzeige befinden. Danach dürfen Sie wieder die PRINT Taste auf Ihrem Drucker betätigen. 860 Manual German v1.10 Seite 23 von 26... -
Seite 26: Testmöglichkeiten (Englisch)
TECHNOLOGIES 7 Testmöglichkeiten (Englisch) The 860 spray computer has a number of built-in test facilities, which enables the user to check the proper operation of the controller. • The test mode is only accessible when the master switch is turned off. - Seite 27 TECHNOLOGIES 7. Flow sensor See test 4; Wheel sensor. TEST P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual 8. Wind sensor See test 4; Wheel sensor. TEST P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual 9.
- Seite 28 The displayed value in the lower right corner shows which out- put is on. 0 = no outputs on, 1 = first output on, ... 4 = fourth P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual output on. P1 P 2 P 3 TeeJet Visiflo color coding only: For other tips see manual 15.
