Buttner Elektronik Solar-Komplettanlage Montageanleitung Seite 7

Hinweise zum Anschluss der Solarmodule
Hinweis
Schalter 4
Der Schalter 4 ist aktuell nicht
belegt. Eine Stellungs-Änderung
hat keinen Einfluss.

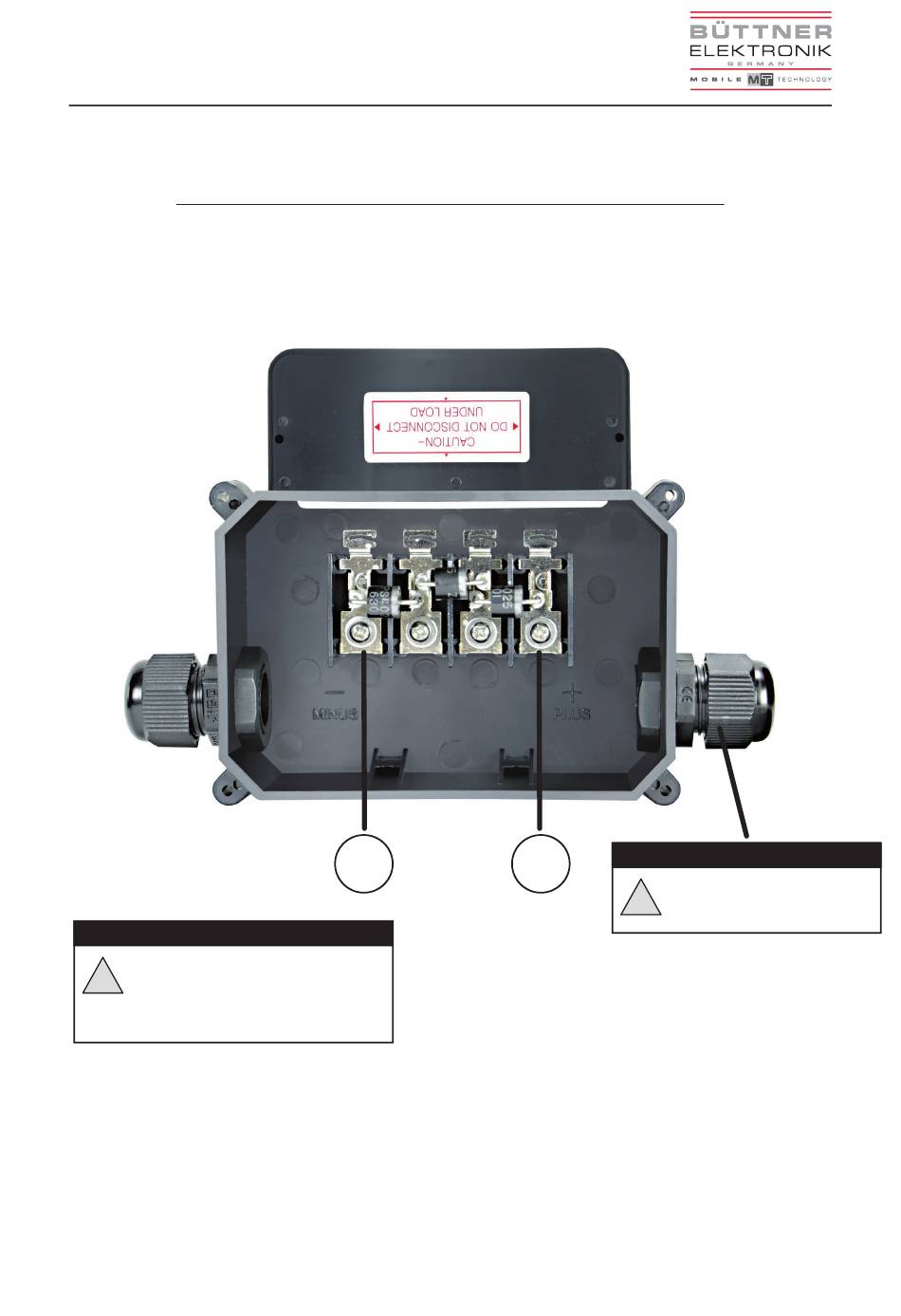

Anschlussdose (bitte nur die äußeren Anschlüsse nutzen)
Achtung!
Unbedingt beachten!
Werden zwei Solarmodule montiert
!
und in einer Anschlussdose parallel
verschaltet dürfen hierfür auch nur
die äußeren Anschlussklemmen
verwendet werden.
© 2017 Büttner Elektronik © 2019 BÜTTNER ELEKTRONIK
6 Schiebeschalter
Der Solarregler kann über die Schiebe-
schalter auf verschiedene Batterietypen
DE
angepasst werden. Folgende Tabelle zeigt
die Einstellungen (die Schalterstellung ist
weiß dargestellt).
Stellung Beschreibung
„Säure / AGM1" Ladekennlinie
Ladeprogramm für Säure-/Nass-Batterien sowie AGM1 Batterien.
Ladespannung bis 14,4 V
„AGM2" Ladekennlinie
Ladeprogramm für AGM2 Batterien mit Ladespannung bis 14,7 V
„Gel" Ladekennlinie
Ladeprogramm für Gel- /dryfit Batterien mit Ladespannung bis 14,4 V
Nicht benutzt. Alle LEDs blinken und der Solarregler schaltet den Ladeausgang
ab.
LiFePO4 – 14,2 VLadekennlinie
Ladegrogramm für Lithium-Eisenphosphat Batterien mit Batterie-Management
System. Ladespannung bis 14,2 V
x x
LiFePO4 - 14,4 V Ladekennlinie
Ladegrogramm für Lithium-Eisenphosphat Batterien mit Batterie-Management
System. Ladespannung bis 14,4 V
LiFePO4 - 14,6 V Ladekennlinie
Ladegrogramm für Lithium-Eisenphosphat Batterien mit Batterie-Management
System. Ladespannung bis 14,6 V
LiFePO4 - 14,7 V Ladekennlinie
Ladegrogramm für Lithium-Eisenphosphat Batterien mit Batterie-Management
- System. Ladespannung bis 14,7 V
Seite 7
+
Hinweis
Schalter 4
Der Schalter 4 ist aktuell nicht
belegt. Eine Stellungs-Änderung
hat keinen Einfluss.
Achtung!
Unbedingt beachten!
Nicht benutzte Kabelausgänge
!
unbedingt mit beiliegendem
Verschlussstopfen abdichten.
Bedienungsanleitung Bedienungsanleitung
