Bluetooth-Adapter
K6 Bt 2
Bluetooth-Seriell-Adapter
für verschiedene Baudraten mit Rückkanal
(HW 8.1.0, FW 2.1)
28.12.2011

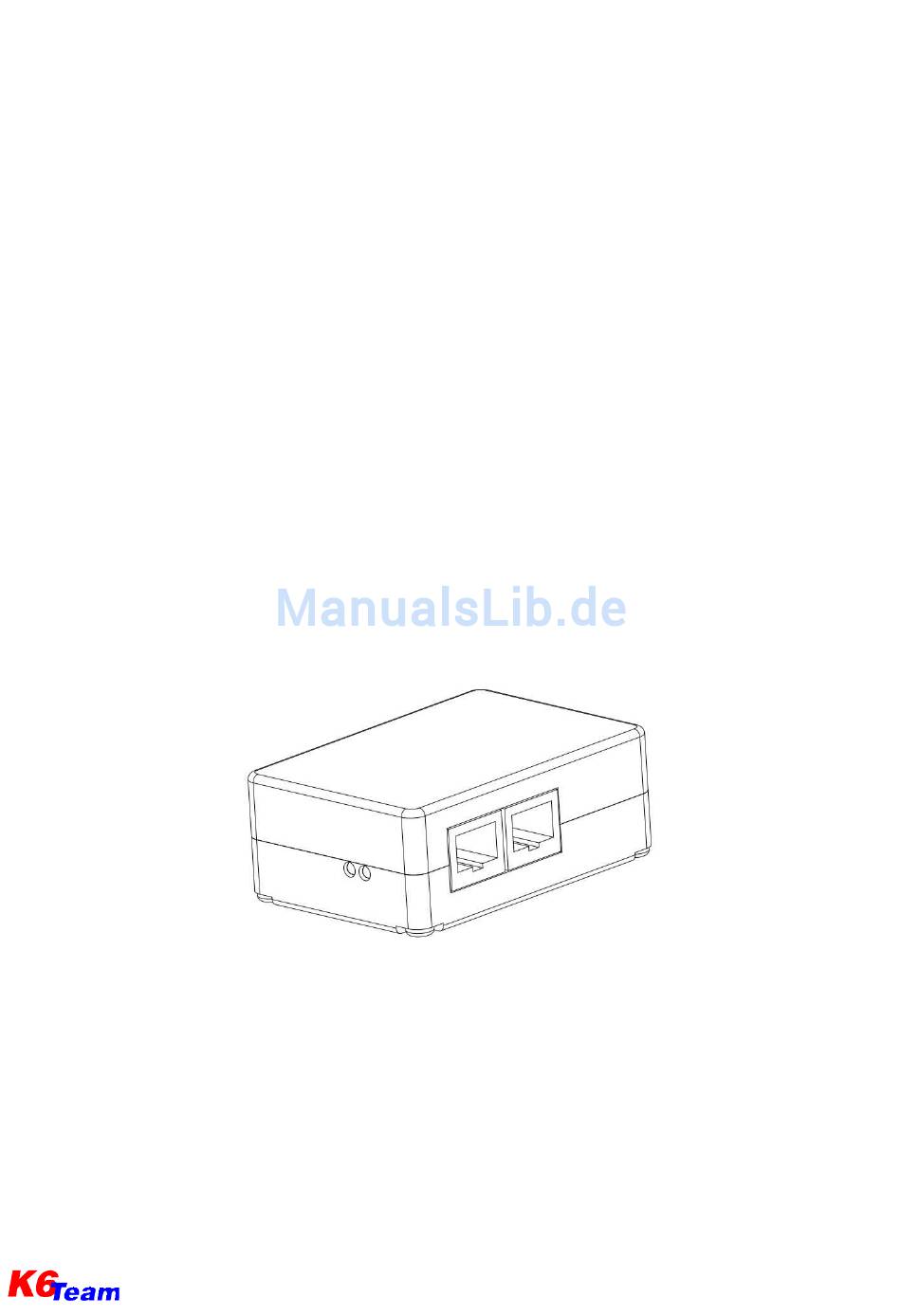

Der K6 Bt stellt über Bluetooth eine Verbindung zwischen einem Gerät
mit serieller RS232-
Schnittstelle (GPS-Gerät, z. B. Logger, Flarm, Vario) und einem Gerät mit Bluetoothschnittstelle
(z.B. PDA, Smartphone, Tablet oder PC) her. Dabei können Daten mit verschiedenen
Geschwindigkeiten
in
beide
Richtungen
gesendet
und
empfangen
werden.
Die
Übertragungsgeschwindigkeit kann entweder automatisch, manuell über Steckbrücken oder über
eine kompatible Software konfiguriert werden. Um unberechtigten Zugriff zu verhindern, ist die
Verbindung mit dem K6 Bt durch ein frei wählbares Passwort geschützt.
K6 Bt 2 Betriebsanleitung
www.k6-team.de
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für K6-team K6 BT 2
Inhaltszusammenfassung für K6-team K6 BT 2
- Seite 1 Übertragungsgeschwindigkeit kann entweder automatisch, manuell über Steckbrücken oder über eine kompatible Software konfiguriert werden. Um unberechtigten Zugriff zu verhindern, ist die Verbindung mit dem K6 Bt durch ein frei wählbares Passwort geschützt. K6 Bt 2 Betriebsanleitung www.k6-team.de...
- Seite 2 Sie das Passwort ein. Nach der Verbindung steht ein zusätzlicher serieller Anschluss (COM-Port) zur • Verfügung. Die COM-Port-Nummer ist von Gerät zu Gerät verschieden. 5. Wählen Sie nun beim Moving-Map-Programm den neuen COM-Port als Datenquelle aus fertig! K6 Bt 2 Betriebsanleitung www.k6-team.de...
-
Seite 3: Allgemeine Beschreibung
2.1 Gehäuse und Anschlüsse Grüne LED RJ45-Buchse (links) Rote LED RJ45-Buchse (rechts) Abbildung 2: K6 Bt 2 mit Anschlussbuchsen und Leuchtdioden Das zweiteilige Kunststoffgehäuse des K6 Bt ist mit +5 bis 12V vier Schrauben montiert. +5 bis 12V Über die beiden Anschlussbuchsen erfolgt die Daten (K6 Bt empfängt Daten) -
Seite 4: Übertragungsgeschwindigkeit
Spannungsversorgung RJ45-Buchse (rechts) Übertragungs- geschwindigkeit Abbildung 4: K6 Bt 2 Platine mit Steckbrücken 3 Konfiguration 3.1 Übertragungsgeschwindigkeit Folgende Übertragungsraten werden unterstützt: 2400 Baud, 4800 Baud, 9600 Baud, 19200 Baud, 38400 Baud, 57600 Baud, 115200 Baud. Die Baudrate des K6 Bt muss mit der des angeschlossenen GPS-Geräts übereinstimmen. -
Seite 5: Einstellung Der Baudrate Über Bluetooth
K6-Team-Protokoll per Bluetooth eingestellt werden. Dafür ist ein kompatibles Programm notwendig (kompatible Programme im Anhang). Um die Baudratenumstellung über das proprietäre Protokoll nutzen zu können, muss das K6-Team Protokoll aktiviert sein (standard im Auslieferungszustand, zum Ändern siehe Kapitel 3.2) 3.2 Weitere Einstellungen über Terminal-Programm Die Einstellungen für Bluetooth-Kennung, -Passwort und das K6-Team-Protokoll des K6 Bt können... -
Seite 6: Bluetooth-Verbindung
2400, 4800, 9600, 19200, 38400, 57600, 115200 baud Automatische Baudratenerkennung bei NMEA0183-konformen Datensätzen Baudrate über Bluetooth änderbar (siehe separate Dokumentation für Software-Entwickler) Bluetooth-Spezifikation Bluetooth v2.0+EDR, 2,4GHz, Reichweite bis zu 20m Verschlüsselte Datenübertragung über Serial Port Profile (SPP) K6 Bt 2 Betriebsanleitung www.k6-team.de... -
Seite 7: Fragen Und Antworten
Bei automatischer Baudratenerkennung: Überprüfen Sie, ob die Rote LED nach einiger Zeit ● erlischt (Baudrate erkannt) oder weiterhin doppelt blinkt (Baudrate nicht erkannt). Im Zweifelsfall Baudrate manuell einstellen Bei aktiviertem K6-Team-Protokoll (Software steuert Baudrate): Beachten Sie, dass das K6- ● Team-Protokoll nur mit kompatibler Software funktioniert. K6 Bt 2 Betriebsanleitung... - Seite 8 Ich kann meinen Logger nicht auslesen Überprüfen Sie, ob sie ein kompatibles Programm zum Auslesen über den K6 Bt verwenden ● Bei Logger mit variabler Baudrate: Stellen Sie sicher, dass das K6-Team-Protokoll aktiviert ● ist (siehe Kapitel 3.2) Bei Logger mit fest eingstellter Baudrate: ●...
