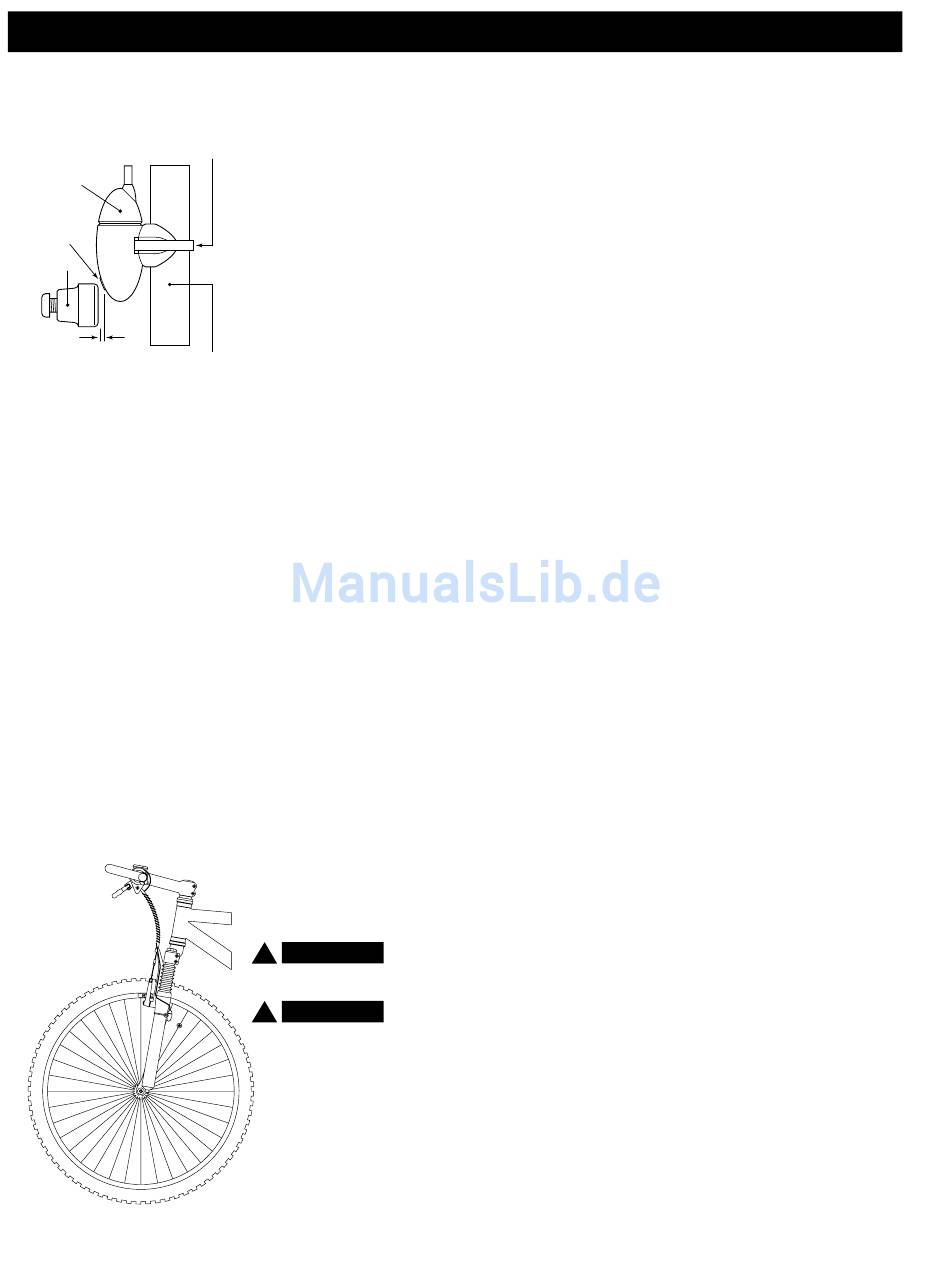

MONTAGE DES MAGNETS, DES SENSORS UND DER HALTERUNG
Kabelbinder
Sensor
Pfeil
Magnet
1-2mm
Gabelscheide
Kabelverlegung
Wir empfehlen die Montage Deines C-06 beginnend mit der Montage des Sensors
an der Gabel und dann hinaufgehend zur Halterung am Lenker.
SCHRITT 1
Montiere den neuen Vetta S-2 universal sensor (patentiert) mit dem mitgelieferten
Kabelbinder an der linken Gabelscheide vorerst nur leicht (so daß Du die Position
noch verändern kannst). Der Sensor kann an jedem Punkt der Gabel montiert
werden, wir empfehlen jedoch die Montage an der Rückseite und ziemlich weit
oben auf der Gabel. Das schützt den Sensor vor Beschädigungen durch Steine,
äste und andere Objekte.
SCHRITT 2
Montiere den Speichenmagnet wieder vorerst nur leicht auf einer Speiche auf der
linken Seite des Vorderrads. Justiere die Magnet und Sensorposition durch
Verrutschen beider Teile bis Du eine Position erreichst, bei der der Sensor so
hoch wie möglich auf der Gabelscheide montiert ist und gleichzeitig der
notwendige Abstand vom Sensor zum Speichenmagneten (1-2mm) gewährleistet
BEACHTE: Der Magnet soll 1-2mm Abstand vom Sensor haben, und die
Oberkante des Magneten soll nicht höher als die Oberkante des schmalen Pfeiles am
Sensor sein.
SCHRITT 3
Verlege das Sensorkabel auf der Rückseite der Gabel mit Isolierband.
!
ACHTUNG
Verwende keine Kabelbinder um das Sensorkabel zu fixieren, da
dadurch das Kabel durchgeschnitten oder abgebrochen werden könnte.
!
ACHTUNG
Vergewissere Dich bei der Verlegung des Kabels, daß Du genug
Reserve hast um das Vorderrad in beide Richtungen voll einschlagen zu können
und ebenfalls genug Kabellänge hast, daß die Federgabel einwandfrei arbeiten
kann (falls welchen benützt wird).
SCHRITT 4
Wickle das übrige Kabel vorsichtig um die Hülle des vorderen Bremskabels und
sichere es wenn nötig mit Isolierkabel. Wenn Du fertig bist solltest Du noch genug
Länge haben, um die Computerbefestigung am Lenker befestigen zu können.
Prüfe noch einmal ob all das übrige Kabel mit Isolierband befestigt oder um das
