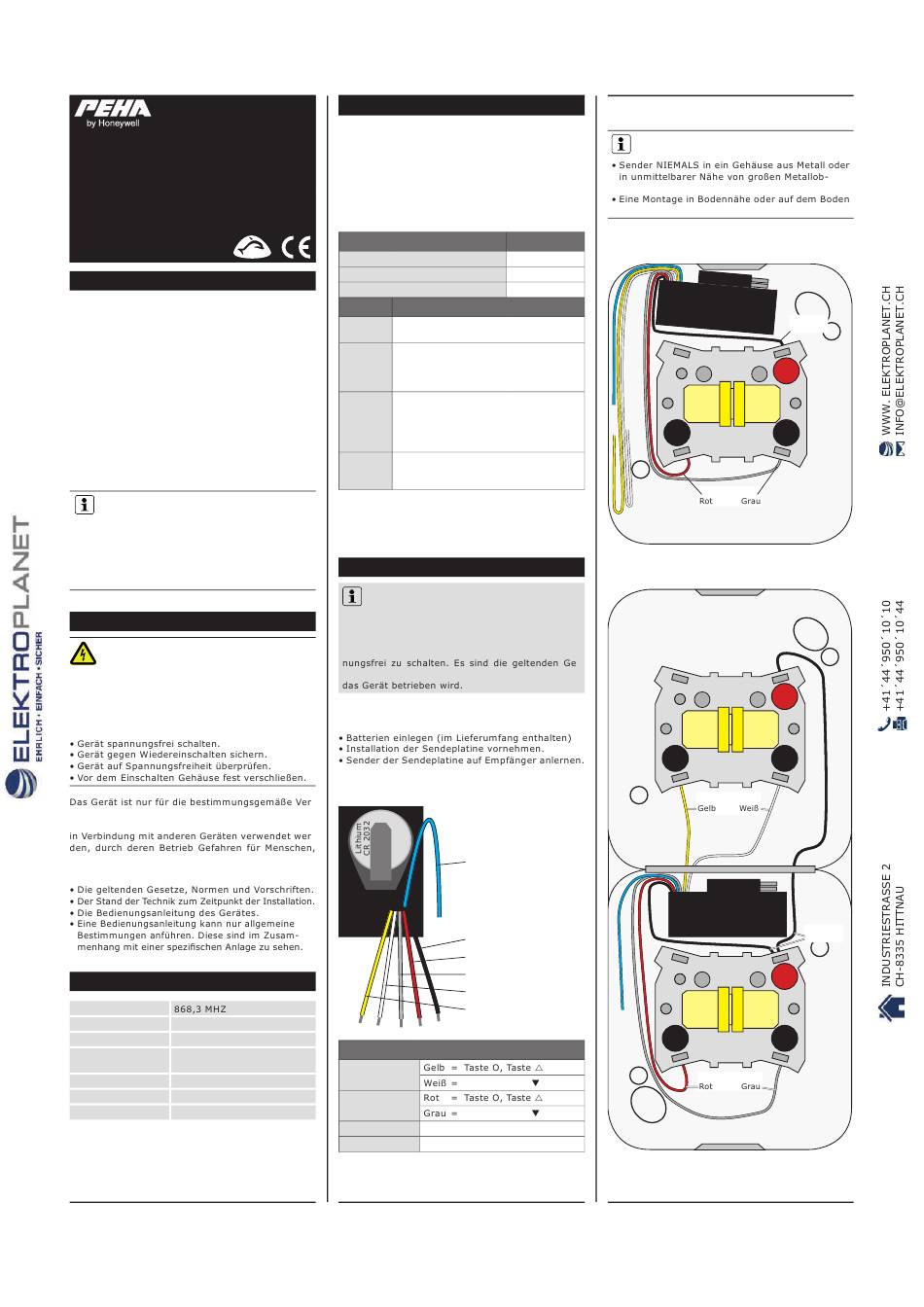

PEHA 450 FU-SP 2 Installations & Bedienungsanleitung

Elektro GmbH & Co. KG
450 FU-SP 2
Sendeplatine 2-Kanal
Installations- & Bedienungsanleitung
BESCHREIBUNG
Die Sendeplatine gehört zu dem Easyclick (EC) Funk-
system von PEHA. Das System basiert auf Funksen-
dern und Funkempfängern mit einer Frequenz von
868,3 MHz. Damit ist eine drahtlose Ansteuerung
von Verbrauchern möglich. Es eignet sich besonders
gut für Einsatzfälle, in denen eine Elektroinstallation
unter Putz nicht erwünscht ist, wie z.B. bei Renovie-
rungen, Nachrüstung von elektrischen Anlagen oder
Büros mit mobilen Wänden.
Die Sendeplatine eignet sich zum Einbau in konven-
tionelle Aufputztaster. Die Sender der Sendeplatine
müs s e n auf die Empfänger angelernt werden. Dazu
s i nd die Bedienungsanleitungen der Funkempfänger
zu beachten. Jede Sendeplatine kann eine unbe-
grenzte Anzahl von Empfängern ansteuern.
Hinweise:
– Vor Inbetriebnahme Bedienungsanleitung durch-
les e n.
– Eintastfunktionen sind nur mit Easyclick Plus
Funkempfängern möglich.
– Die Bedienungsanleitungen der Funkempfänger
s i nd zu beachten!
SICHERHEIT
VORSICHT!
Gefahr eines Stromschlages! Im Inneren
des Gehäuses befinden sich spannungs-
führende Teile. Eine Berührung kann
eine Körperverletzung zur Folge haben!
Alle Arbeiten am Versorgungsnetz und
Gerät dürfen nur von autorisierten Elek-
trofachkräften durchgeführt werden.
wendung vorgesehen. Ein eigenmächtiger Umbau
oder eine Veränderung ist verboten! Es darf nicht
Tiere oder Sachwerte entstehen können.
Folgende Punkte sind zu berücksichtigen:
TECHNISCHE DATEN
Betriebsfrequenz
Sendeleistung 10 mW
Modulationstyp (ASK) Amplitude Shift Keying)
Betriebs- -25°C bis +65°C
temperatur in trockenen Räumen
Luftfeuchtigkeit 0% bis 95 %
Batterien 2x Lithium Cell CR2032 3V
Abmessungen 42 x 29 x 16 mm
PEHA_M_450 FU-SP2 (Rev02_130516)
REICHWEITE
Bei Funksignalen handelt es sich um elektroma-
gnetische Wellen. Die Feldstärke am Empfänger
nimmt mit zunehmendem Abstand des Senders
ab. Die Funkreichweite ist daher begrenzt. Durch
unterschiedliche Materialien oder Störquellen in
der Ausbreitungsrichtung der Funksignale wird di
Funkreichweite weiter verringert. Durch den Einsatz
von Easyclick Repeatern (Funkverstärkern) kann
die Funkreichweite erhöht werden.
Material
Holz, Gips, unbeschichtetes Glas
Mauerwerk, Holz-/ Gipswände
Stahlbeton
Reichweite
Bei guten Bedingungen
> 30 m
(großer, freier Raum ohne Hindernisse).
Durch bis zu 5 Gipskarton-/Trockenbauwände
oder 2 Ziegel-/Gasbetonwände (Mobiliar und
> 20 m
Personen im Raum): Für Sender und Empfänger
mit guter Antennenposition /-ausführung.
Durch bis zu 5 Gipskarton-/Trockenbauwände
oder 2 Ziegel-/Gasbetonwände (Mobiliar und
> 10 m Personen im Raum): Für in Wand oder Raume-
cke verbaute Empfänger, Empfänger mit inter-
ner Antenne oder enger Flur.
Durch 1-2
Abhängig von Armierung der Decke/Wand und
Decken/
Antennenausführung des Empfängers.
Wände
Hinweis: Weitere Informationen
„Reichweite" sind im Internet auf „www.peha.de"
erhältlich.
INSTALLATION & INBETRIEBNAHME
Wichtige Installationshinweise !
Die Installation und Inbetriebnahme darf nur von
autorisierten Elek trofachkräften durchgeführt wer-
den. Bei der Installation an das Versorgungsnetz
(230V~/50Hz) ist die elektrische Anlage span-
setze und Normen des Landes einzuhalten, in dem
INBETRIEBNAHME
ANSCHLUSSBELEGUNG
-
+
-
3V
Anschlussfarben + Tastenfunktion
Sender 1
Sender 2
Antenne Blau
Masse (GND) Schwarz
126537-01
INSTALLATION
jekten montieren.
ist nicht empfehlenswert.
Reduzierung
Einfach Serientaster
0 - 10%
5 - 35%
10 - 90%
Bedingungen
zum Thema
Zweifach Serientaster
-
Blau
Schwarz
Rot
Grau
Weiß
Gelb
Taste I, Taste
Taste I, Taste
Hinweise:
Masse
Schwarz
Sender 2
Sender 1
Masse
Schwarz
Sender 2
D-1
