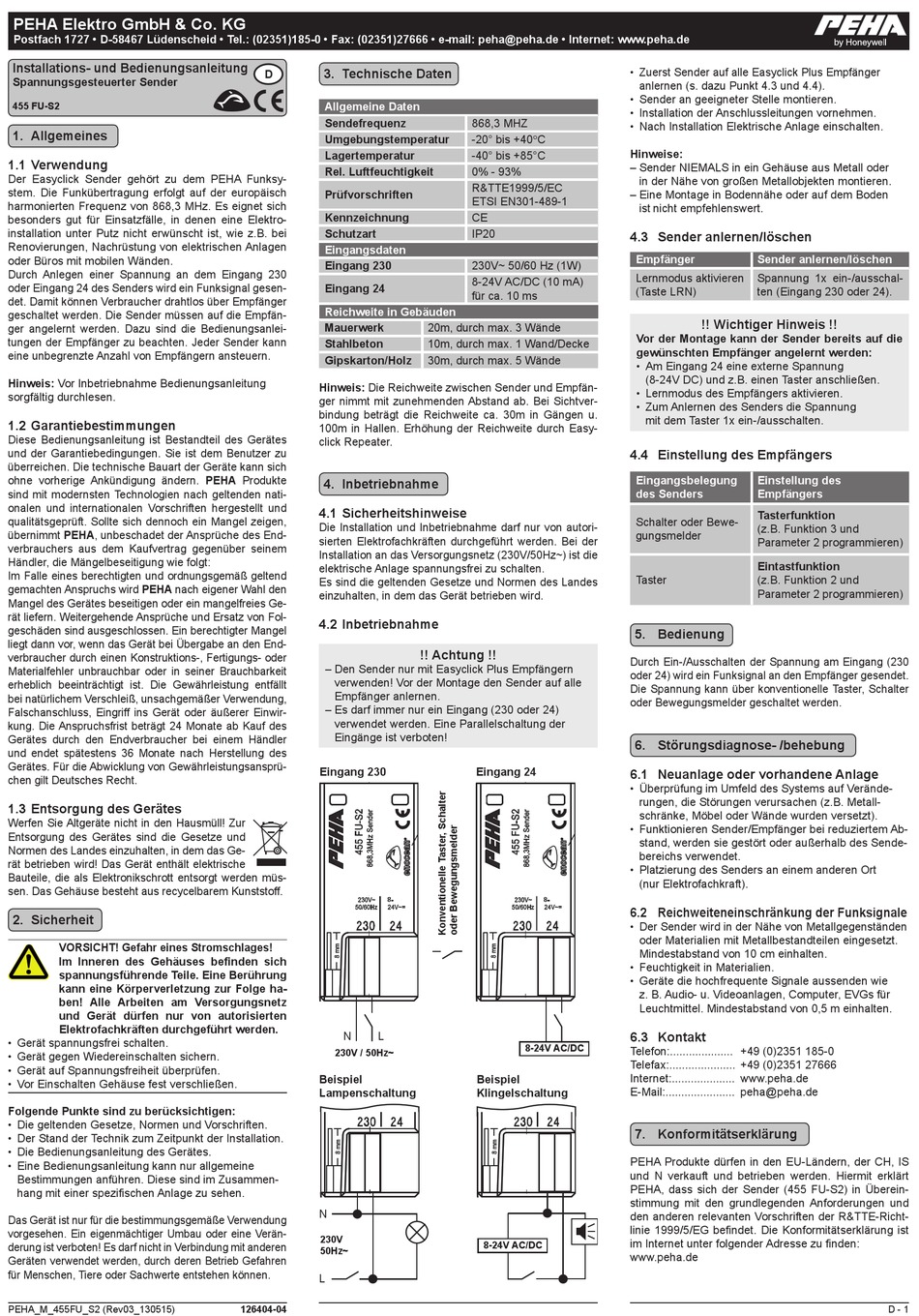

PEHA 455 FU-S2 Installations- Und Bedienungsanleitung

PEHA Elektro GmbH & Co. KG
Postfach 1727 • D-58467 Lüdenscheid • Tel.: (02351)185-0 • Fax: (02351)27666 • e-mail: peha@peha.de • Internet: www.peha.de
Installations- und Bedienungsanleitung
Spannungsgesteuerter Sender
455 FU-S2
1. Allgemeines
1.1 Verwendung
Der Easyclick Sender gehört zu dem PEHA Funksy-
stem. Die Funkübertragung erfolgt auf der europäisch
harmonierten Frequenz von 868,3 MHz. Es eignet sich
besonders gut für Einsatzfälle, in denen eine Elektro-
installation unter Putz nicht erwünscht ist, wie z.B. bei
Renovierungen, Nachrüstung von elektrischen Anlagen
oder Büros mit mobilen Wänden.
Durch Anlegen einer Spannung an dem Eingang 230
oder Eingang 24 des Senders wird ein Funksignal gesen-
det. Damit können Verbraucher drahtlos über Empfänger
geschaltet werden. Die Sender müssen auf die Empfän-
ger angelernt werden. Dazu sind die Bedienungsanlei-
tungen der Empfänger zu beachten. Jeder Sender kann
eine unbegrenzte Anzahl von Empfängern ansteuern.
Hinweis: Vor Inbetriebnahme Bedienungsanleitung
sorgfältig durchlesen.
1.2 Garantiebestimmungen
Diese Bedienungsanleitung ist Bestandteil des Gerätes
und der Garantiebedin gungen. Sie ist dem Benutzer zu
überreichen. Die technische Bauart der Ge räte kann sich
ohne vorherige Ankündigung ändern. PEHA Produkte
sind mit modernsten Technologien nach geltenden nati-
onalen und internationalen Vor schriften hergestellt und
qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen,
übernimmt PEHA, unbeschadet der Ansprüche des End-
verbrauchers aus dem Kaufvertrag gegenüber seinem
Händler, die Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend
gemachten Anspruchs wird PEHA nach eigener Wahl den
Mangel des Gerätes beseitigen oder ein man gelfreies Ge-
rät liefern. Weitergehende Ansprüche und Ersatz von Fol-
geschäden sind ausgeschlossen. Ein berechtigter Mangel
liegt dann vor, wenn das Gerät bei Übergabe an den End-
verbraucher durch einen Konstruktions-, Fertigungs- oder
Materialfehler unbrauchbar oder in seiner Brauchbarkeit
erheblich beeinträchtigt ist. Die Gewährleistung entfällt
bei natürlichem Verschleiß, unsachgemäßer Ver wendung,
Falschanschluss, Eingriff ins Gerät oder äußerer Einwir-
kung. Die An spruchsfrist beträgt 24 Monate ab Kauf des
Vorsicht! Kontamination Vorsicht! Kontamination
Gerätes durch den Endverbraucher bei einem Händler
und endet spätestens 36 Monate nach Herstellung des
Ge rätes. Für die Abwicklung von Gewährleistungsansprü-
chen gilt Deutsches Recht.
1.3 Entsorgung des Gerätes
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Werfen Sie Altgeräte nicht in den Hausmüll! Zur
elektrischen Strom elektrischen Strom
Entsorgung des Gerätes sind die Gesetze und
Normen des Landes einzuhalten, in dem das Ge-
rät betrieben wird! Das Gerät enthält elektrische
Bauteile, die als Elektronikschrott entsorgt werden müs-
sen. Das Gehäuse besteht aus recycelbarem Kunststoff.
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
heiße Oberfläche Laserstrahlung
2. Sicherheit
VORSICHT! Gefahr eines Stromschlages!
Im Inneren des Gehäuses befinden sich
spannungsführende Teile. Eine Berührung
kann eine Körperverletzung zur Folge ha-
Vorsicht, Warnung vor Vorsichtig verschieben!
ben! Alle Arbeiten am Versorgungsnetz
einer Gefahrstelle - veraltet -
und Gerät dürfen nur von autorisierten
Elektrofachkräften durchgeführt werden.
• Gerät spannungsfrei schalten.
• Gerät gegen Wiedereinschalten sichern.
• Gerät auf Spannungsfreiheit überprüfen.
• Vor Einschalten Gehäuse fest verschließen.
Wandhydrant (2. Wandhydrant, mit Angabe
Vorschlag) des Anschlusses
Folgende Punkte sind zu berücksichtigen:
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
• Die Bedienungsanleitung des Gerätes.
• Eine Bedienungsanleitung kann nur allgemeine
Bestimmungen anführen. Diese sind im Zusammen-
hang mit einer spezifischen Anlage zu sehen.
Das Gerät ist nur für die bestimmungsgemäße Verwendung
vorgesehen. Ein eigenmächtiger Umbau oder eine Verän-
derung ist verboten! Es darf nicht in Verbindung mit anderen
Geräten verwendet werden, durch deren Betrieb Gefahren
für Menschen, Tiere oder Sachwerte entstehen können.
PEHA_M_455FU_S2 (Rev03_130515)
3. Technische Daten
D
Allgemeine Daten
Sendefrequenz
Umgebungstemperatur
Lagertemperatur
Rel. Luftfeuchtigkeit
Prüfvorschriften
Kennzeichnung
Schutzart
Eingangsdaten
Eingang 230
Eingang 24
Reichweite in Gebäuden
Mauerwerk
Stahlbeton
Gipskarton/Holz
Hinweis: Die Reichweite zwischen Sender und Empfän-
ger nimmt mit zunehmenden Abstand ab. Bei Sichtver-
bindung beträgt die Reichweite ca. 30m in Gängen u.
100m in Hallen. Erhöhung der Reichweite durch Easy-
click Repeater.
4. Inbetriebnahme
4.1 Sicherheitshinweise
Die Installation und Inbetriebnahme darf nur von autori-
sierten Elek trofachkräften durchgeführt werden. Bei der
Installation an das Versorgungs netz (230V/50Hz~) ist die
elektrische Anlage spannungsfrei zu schalten.
Es sind die geltenden Gesetze und Normen des Landes
einzuhalten, in dem das Gerät betrieben wird.
4.2 Inbetriebnahme
– Den Sender nur mit Easyclick Plus Empfängern
verwenden! Vor der Montage den Sender auf alle
Empfänger anlernen.
– Es darf immer nur ein Eingang (230 oder 24)
verwendet werden. Eine Parallelschaltung der
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Abquetschen Abschneiden
Eingänge ist verboten!
Eingang 230
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
elektromagnetische explosionsgefährliche
Strahlung Stoffe
8
Vorsicht, Gefahr durch Vorsicht, Gefahr durch
Radioaktivität Rutschen
Während der Wandbrände nicht von
Schweißarbeiten, oben löschen
Arbeitsstelle beobachten
N L
230V / 50Hz~
Beispiel
Wareneingang - Wareneingang - Gesperrt
Lampenschaltung
Freigegeben
N
230V
50Hz~
L
126404-04
868,3 MHZ
-20° bis +40°C
-40° bis +85°C
0% - 93%
R&TTE1999/5/EC
ETSI EN301-489-1
CE
IP20
230V~ 50/60 Hz (1W)
8-24V AC/DC (10 mA)
für ca. 10 ms
20m, durch max. 3 Wände
10m, durch max. 1 Wand/Decke
30m, durch max. 5 Wände
!! Achtung !!
Vorsicht, Gefahr durch
Abstürzen
Eingang 24
Vorsicht, Gefahr durch
feuergefährliche Stoffe
8
Vorsicht, Gefahr durch
Stolpern
Wandbrände von unten
nach oben löschen
8-24V AC/DC
Beispiel
Wärmeabzugseinrichtung
Klingelschaltung

8-24V AC/DC
• Zuerst Sender auf alle Easyclick Plus Empfänger
anlernen (s. dazu Punkt 4.3 und 4.4).
• Sender an geeigneter Stelle montieren.
• Installation der Anschlussleitungen vornehmen.
• Nach Installation Elektrische Anlage einschalten.
Hinweise:
– Sender NIEMALS in ein Gehäuse aus Metall oder
in der Nähe von großen Metallobjekten montieren.
– Eine Montage in Bodennähe oder auf dem Boden
ist nicht empfehlenswert.
4.3 Sender anlernen/löschen
Empfänger Sender anlernen/löschen
Lernmodus aktivieren Spannung 1x ein-/ausschal-
(Taste LRN) ten (Eingang 230 oder 24).
!! Wichtiger Hinweis !!
Vor der Montage kann der Sender bereits auf die
gewünschten Empfänger angelernt werden:
• Am Eingang 24 eine externe Spannung
(8-24V DC) und z.B. einen Taster anschließen.
• Lernmodus des Empfängers aktivieren.
• Zum Anlernen des Senders die Spannung
mit dem Taster 1x ein-/ausschalten.
4.4 Einstellung des Empfängers
Eingangsbelegung Einstellung des
des Senders Empfängers
Tasterfunktion
Schalter oder Bewe-
(z.B. Funktion 3 und
gungsmelder
Parameter 2 programmieren)
Eintastfunktion
Taster (z.B. Funktion 2 und
Parameter 2 programmieren)
5. Bedienung
Durch Ein-/Ausschalten der Spannung am Eingang (230
oder 24) wird ein Funksignal an den Empfänger gesendet.
Die Spannung kann über konventionelle Taster, Schalter
oder Bewegungsmelder geschaltet werden.
6. Störungsdiagnose- /behebung
6.1 Neuanlage oder vorhandene Anlage
• Überprüfung im Umfeld des Systems auf Verände-
rungen, die Störungen verursachen (z.B. Metall-
schränke, Möbel oder Wände wurden versetzt).
• Funktionieren Sender/Empfänger bei reduziertem Ab-
stand, werden sie gestört oder außerhalb des Sende-
bereichs verwendet.
• Platzierung des Senders an einem anderen Ort
(nur Elektrofachkraft).
6.2 Reichweiteneinschränkung der Funksignale
• Der Sender wird in der Nähe von Metallgegenständen
oder Materialien mit Metallbestandteilen eingesetzt.
Mindestabstand von 10 cm einhalten.
• Feuchtigkeit in Materialien.
• Geräte die hochfrequente Signale aussenden wie
z. B. Audio- u. Videoanlagen, Computer, EVGs für
Leuchtmittel. Mindestabstand von 0,5 m einhalten.
6.3 Kontakt
Telefon:.................... +49 (0)2351 185-0
Telefax:..................... +49 (0)2351 27666
Internet:.................... www.peha.de
E-Mail:...................... peha@peha.de
7. Konformitätserklärung
PEHA Produkte dürfen in den EU-Ländern, der CH, IS
und N verkauft und betrieben werden. Hiermit erklärt
PEHA, dass sich der Sender (455 FU-S2) in Überein-
stimmung mit den grundlegenden Anforderungen und
den anderen relevanten Vorschriften der R&TTE-Richt-
linie 1999/5/EG befindet. Die Konformitätserklärung ist
im Internet unter folgender Adresse zu finden:
www.peha.de
D - 1
