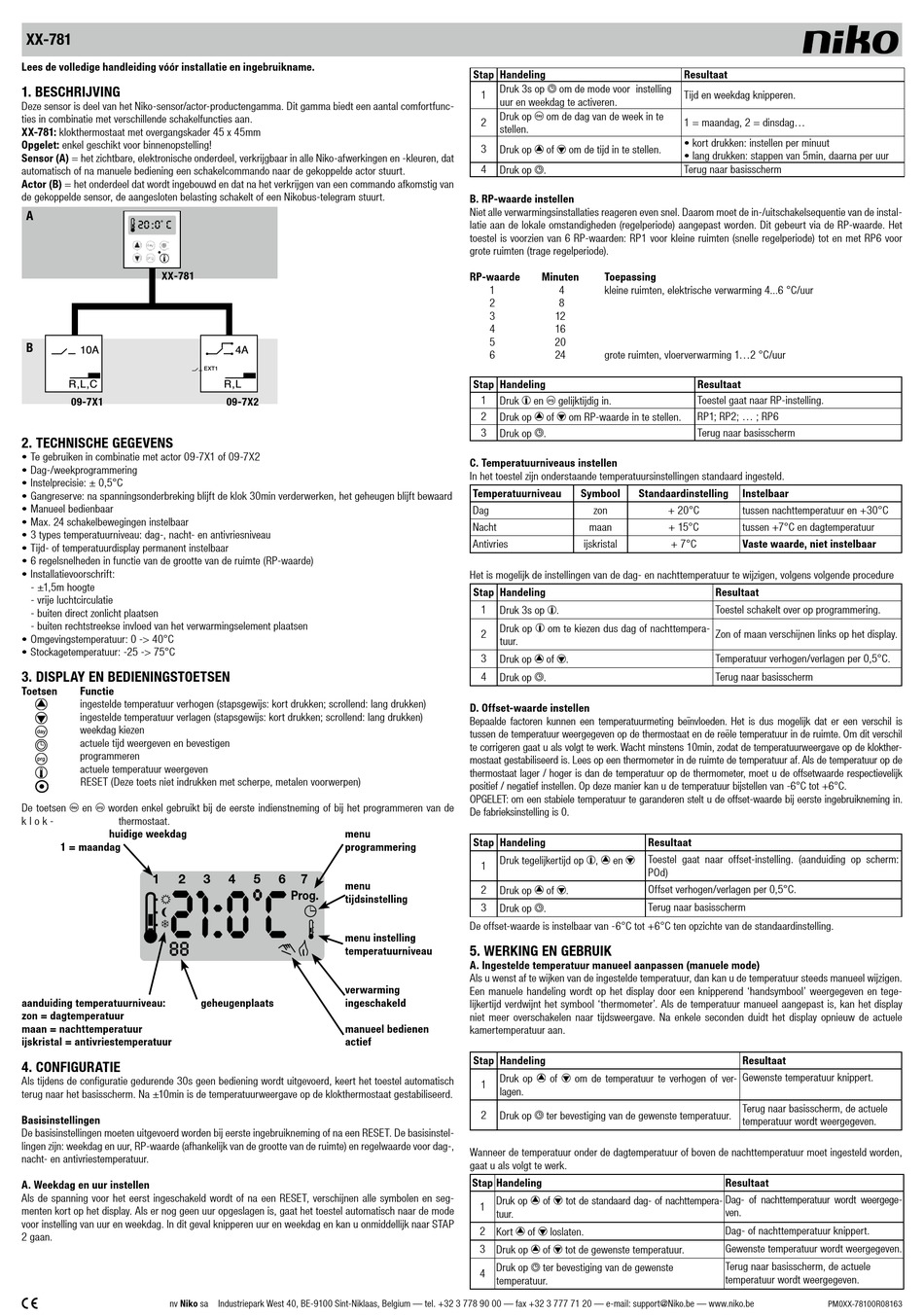

Niko XX-781 Gebrauchsanleitung

XX-781
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Deze sensor is deel van het Niko-sensor/actor-productengamma. Dit gamma biedt een aantal comfortfunc-
ties in combinatie met verschillende schakelfuncties aan.
XX-781: klokthermostaat met overgangskader 45 x 45mm
Opgelet: enkel geschikt voor binnenopstelling!
Sensor (A) = het zichtbare, elektronische onderdeel, verkrijgbaar in alle Niko-afwerkingen en -kleuren, dat
automatisch of na manuele bediening een schakelcommando naar de gekoppelde actor stuurt.
Actor (B) = het onderdeel dat wordt ingebouwd en dat na het verkrijgen van een commando afkomstig van
de gekoppelde sensor, de aangesloten belasting schakelt of een Nikobus-telegram stuurt.
A
20 : 0° C
XX-781
B
10A
R,L,C
09-7X1
2. TECHNISCHE GEGEVENS
• Te gebruiken in combinatie met actor 09-7X1 of 09-7X2
• Dag-/weekprogrammering
• Instelprecisie: ± 0,5°C
• Gangreserve: na spanningsonderbreking blijft de klok 30min verderwerken, het geheugen blijft bewaard
• Manueel bedienbaar
• Max. 24 schakelbewegingen instelbaar
• 3 types temperatuurniveau: dag-, nacht- en antivriesniveau
• Tijd- of temperatuurdisplay permanent instelbaar
• 6 regelsnelheden in functie van de grootte van de ruimte (RP-waarde)
• Installatievoorschrift:
- ±1,5m hoogte
- vrije luchtcirculatie
- buiten direct zonlicht plaatsen
- buiten rechtstreekse invloed van het verwarmingselement plaatsen
• Omgevingstemperatuur: 0 -> 40°C
• Stockagetemperatuur: -25 -> 75°C
3. DISpLAy EN BEDIENINGSTOETSEN
Toetsen Functie
ingestelde temperatuur verhogen (stapsgewijs: kort drukken; scrollend: lang drukken)
ingestelde temperatuur verlagen (stapsgewijs: kort drukken; scrollend: lang drukken)
weekdag kiezen
actuele tijd weergeven en bevestigen
programmeren
actuele temperatuur weergeven
RESET (Deze toets niet indrukken met scherpe, metalen voorwerpen)
De toetsen en worden enkel gebruikt bij de eerste indienstneming of bij het programmeren van de
k l o k - thermostaat.
huidige weekdag
1 = maandag
1 2
21:0°C
�
88
aanduiding temperatuurniveau:
zon = dagtemperatuur
maan = nachttemperatuur
ijskristal = antivriestemperatuur
4. CONFIGuRATIE
Als tijdens de configuratie gedurende 30s geen bediening wordt uitgevoerd, keert het toestel automatisch
terug naar het basisscherm. Na ±10min is de temperatuurweergave op de klokthermostaat gestabiliseerd.
Basisinstellingen
De basisinstellingen moeten uitgevoerd worden bij eerste ingebruikneming of na een RESET. De basisinstel-
lingen zijn: weekdag en uur, RP-waarde (afhankelijk van de grootte van de ruimte) en regelwaarde voor dag-,
nacht- en antivriestemperatuur.
A. Weekdag en uur instellen
Als de spanning voor het eerst ingeschakeld wordt of na een RESET, verschijnen alle symbolen en seg-
menten kort op het display. Als er nog geen uur opgeslagen is, gaat het toestel automatisch naar de mode
voor instelling van uur en weekdag. In dit geval knipperen uur en weekdag en kan u onmiddellijk naar STAP
2 gaan.
nv Niko sa
4A
EXT1
R,L
09-7X2
menu
programmering
3 4 5 6 7
menu
Prog.
tijdsinstelling
menu instelling
temperatuurniveau
verwarming
geheugenplaats ingeschakeld
manueel bedienen
actief
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@Niko.be — www.niko.be
Stap Handeling
Druk 3s op om de mode voor instelling
1
uur en weekdag te activeren.
Druk op om de dag van de week in te
2
stellen.
3
Druk op of om de tijd in te stellen.
4
Druk op .
B. Rp-waarde instellen
Niet alle verwarmingsinstallaties reageren even snel. Daarom moet de in-/uitschakelsequentie van de instal-
latie aan de lokale omstandigheden (regelperiode) aangepast worden. Dit gebeurt via de RP-waarde. Het
toestel is voorzien van 6 RP-waarden: RP1 voor kleine ruimten (snelle regelperiode) tot en met RP6 voor
grote ruimten (trage regelperiode).
Rp-waarde Minuten Toepassing
1 4 kleine ruimten, elektrische verwarming 4...6 °C/uur
2 8
3 12
4 16
5 20
6 24 grote ruimten, vloerverwarming 1...2 °C/uur
Stap Handeling
1
Druk en gelijktijdig in.
2 Druk op of om RP-waarde in te stellen.
3
Druk op .
C. Temperatuurniveaus instellen
In het toestel zijn onderstaande temperatuursinstellingen standaard ingesteld.
Temperatuurniveau Symbool Standaardinstelling
Dag zon
Nacht maan
Antivries ijskristal
Het is mogelijk de instellingen van de dag- en nachttemperatuur te wijzigen, volgens volgende procedure
Stap Handeling
1
Druk 3s op .
Druk op om te kiezen dus dag of nachttempera-
2
tuur.
3 Druk op of .
4
Druk op .
D. Offset-waarde instellen
Bepaalde factoren kunnen een temperatuurmeting beïnvloeden. Het is dus mogelijk dat er een verschil is
tussen de temperatuur weergegeven op de thermostaat en de reële temperatuur in de ruimte. Om dit verschil
te corrigeren gaat u als volgt te werk. Wacht minstens 10min, zodat de temperatuurweergave op de klokther-
mostaat gestabiliseerd is. Lees op een thermometer in de ruimte de temperatuur af. Als de temperatuur op de
thermostaat lager / hoger is dan de temperatuur op de thermometer, moet u de offsetwaarde respectievelijk
positief / negatief instellen. Op deze manier kan u de temperatuur bijstellen van -6°C tot +6°C.
OPGELET: om een stabiele temperatuur te garanderen stelt u de offset-waarde bij eerste ingebruikneming in.
De fabrieksinstelling is 0.
Stap Handeling
Druk tegelijkertijd op , en
1
2
Druk op of .
3 Druk op .
De offset-waarde is instelbaar van -6°C tot +6°C ten opzichte van de standaardinstelling.
5. WERKING EN GEBRuIK
A. Ingestelde temperatuur manueel aanpassen (manuele mode)
Als u wenst af te wijken van de ingestelde temperatuur, dan kan u de temperatuur steeds manueel wijzigen.
Een manuele handeling wordt op het display door een knipperend 'handsymbool' weergegeven en tege-
lijkertijd verdwijnt het symbool 'thermometer'. Als de temperatuur manueel aangepast is, kan het display
niet meer overschakelen naar tijdsweergave. Na enkele seconden duidt het display opnieuw de actuele
kamertemperatuur aan.
Stap Handeling
Druk op of om de temperatuur te verhogen of ver-
1
lagen.
2
Druk op ter bevestiging van de gewenste temperatuur.
Wanneer de temperatuur onder de dagtemperatuur of boven de nachttemperatuur moet ingesteld worden,
gaat u als volgt te werk.
Stap Handeling
Druk op of tot de standaard dag- of nachttempera-
1
tuur.
2 Kort of loslaten.
3 Druk op
of tot de gewenste temperatuur.
Druk op ter bevestiging van de gewenste
4
temperatuur.
Resultaat
Tijd en weekdag knipperen.
1 = maandag, 2 = dinsdag...
• kort drukken: instellen per minuut
• lang drukken: stappen van 5min, daarna per uur
Terug naar basisscherm
Resultaat
Toestel gaat naar RP-instelling.
RP1; RP2; ... ; RP6
Terug naar basisscherm
Instelbaar
+ 20°C tussen nachttemperatuur en +30°C
+ 15°C tussen +7°C en dagtemperatuur
+ 7°C Vaste waarde, niet instelbaar
Resultaat
Toestel schakelt over op programmering.
Zon of maan verschijnen links op het display.
Temperatuur verhogen/verlagen per 0,5°C.
Terug naar basisscherm
Resultaat
Toestel gaat naar offset-instelling. (aanduiding op scherm:
POd)
Offset verhogen/verlagen per 0,5°C.
Terug naar basisscherm
Resultaat
Gewenste temperatuur knippert.
Terug naar basisscherm, de actuele
temperatuur wordt weergegeven.
Resultaat
Dag- of nachttemperatuur wordt weergege-
ven.
Dag- of nachttemperatuur knippert.
Gewenste temperatuur wordt weergegeven.
Terug naar basisscherm, de actuele
temperatuur wordt weergegeven.
PM0XX-78100R08163
