U
MGEBUNGSBEDINGUNGEN
Betriebsumgebungstemperatur: 0...50°C
Lagertemperatur: -20...70°C
Feuchte: max. 90% r. H., nicht kondensierend
Gelbe LED POWER
U1-U8
Grüne LED U1
Grüne LED U2
Grüne LED U3
Grüne LED U4
Grüne LED U5
Grüne LED U6
Grüne LED U7
Grüne LED U8
Gelbe LED POWER
U9-U12
Grüne LED U9
Grüne LED U10
Grüne LED U11
Grüne LED U12
Gelbe LED POWER
U13-U16
Grüne LED U13
Grüne LED U14
Grüne LED U15
Grüne LED U16
Rote LED Alarm
Folgende vorderseitigen Anschlüsse sind vorhanden:
• Spannungsversorgung 24Vdc ±25% 8A max.
• Ausgänge 24Vdc ±25% 2A max.
Einadrige Leitungen mit maximalem Querschnitt 1,5 mm verwenden. Aderendhülsen werden nicht benötigt.
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS) Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
Für UL: Maximale Umgebungstemperatur 50°C

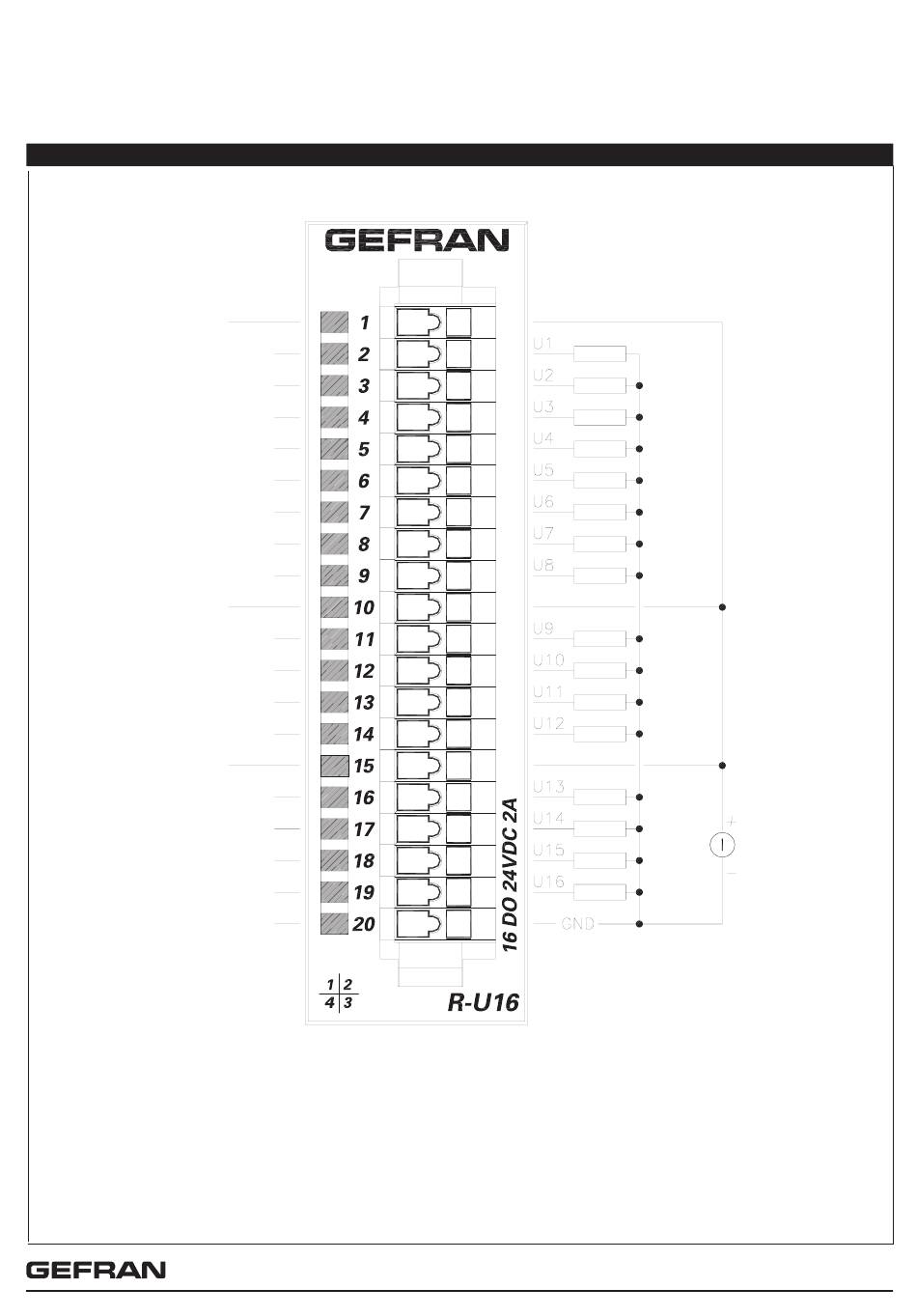

4 • ANSCHLÜSSE
+24Vdc für U1 - U8
LOAD
LOAD
LOAD
LOAD
LOAD
LOAD
LOAD
LOAD
+24Vdc für U9 - U12
LOAD
LOAD
LOAD
LOAD
+24Vdc für U13 - U16
LOAD
LOAD
LOAD
LOAD
80120C_MHW_R-U16_0809_DEU
24Vdc
± 25%
