SMD MAX202 Aufbauanleitung Seite 2

Anschlußbelegung
Allgemein
Die Bezeichnung der Anschlüsse ist so gewählt, das sie mit den Bezeichnungen am anzuschließenden Gerät
korrelieren und NICHT mit der PC-Schnittstelle. Daher bedeutet z.B. „/RxD" das hier der RX-Eingang des
Gerätes angeschlossen wird nicht der TX-Ausgang!
Der Pin1 von J1 befindet sich an der markierten Ecke (siehe Bestückungsplan). Zum leichter Merken: Der Pin1
befindet sich an der Seite, wo der U1 (78L05) nicht ist.
PIN Signal Beschreibung
Empfangseingang des Gerätes
1 /RxD
Sendeausgang des Gerätes
2 /TxD
Clear-to-Send-Ausgang
3 /CTS
4 /RTS Ready-to-Send-Eingang
5 GND Masse
6 V+12 Versorgungsspannung der Baugruppe (7-14 Volt)
Telefone Siemens C5, Siemens C3, Philips Porty
PIN Signal C5 (HDB26)
1 /RxD 20 (V24-RXD) 3 (TEST_IN)
13 (V24-TXD) 4 (TEST_OUT)
2 /TxD
-
3 /CTS
4 /RTS -
5 GND 10 (GND)
6 V+12 25 (+13,2V)
Abkürzungen:
DBx = Sub-D-Buchse mit x Pins, DSx = Sub-D-Stecker mit x-Pins.
HDBx und HDSx = High-Density-Buchse bzw. Stecker mit x Pins.

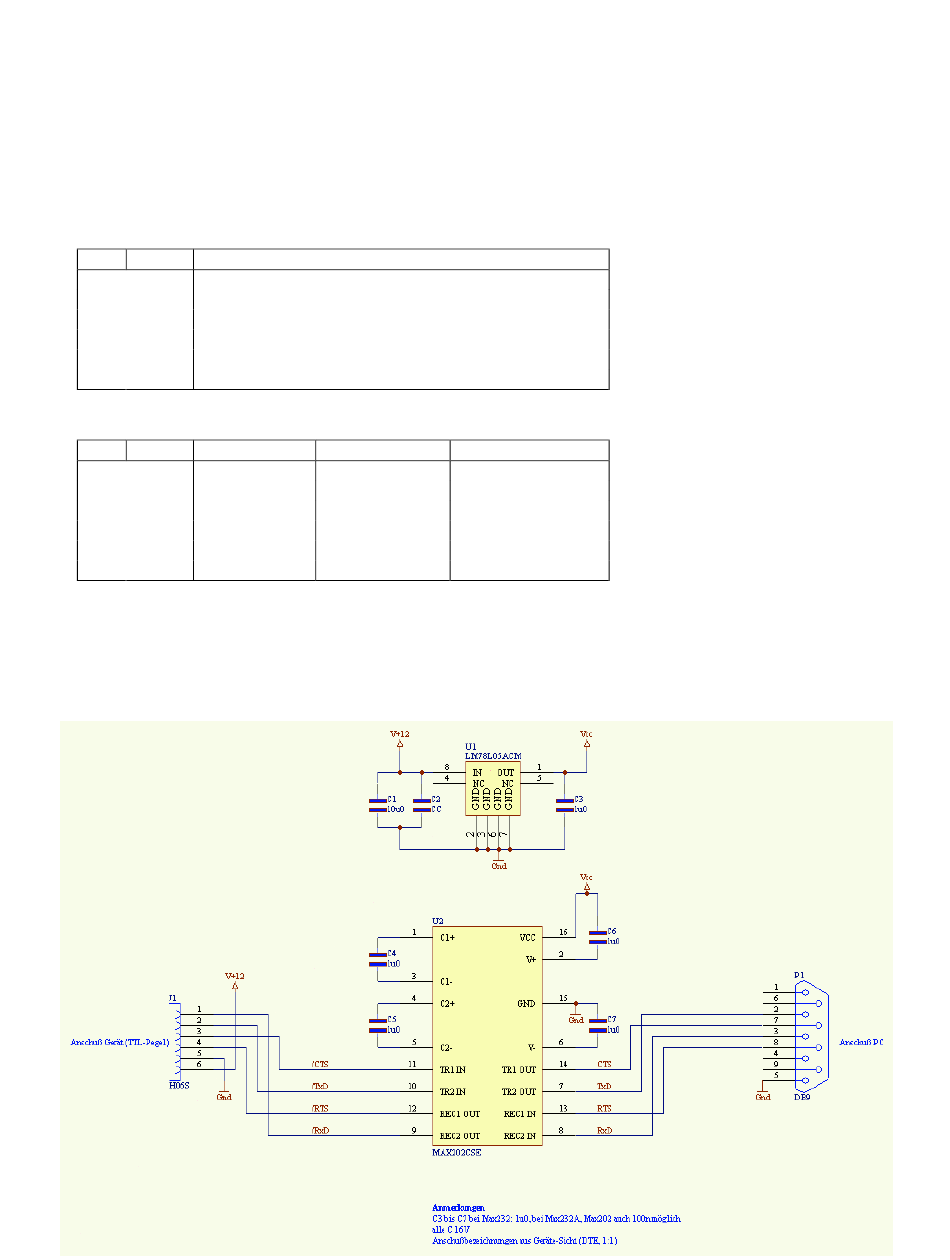

Schaltbild
C3 (DS9) Porty (HDS15)
5 (IN)
15 (OUT)
- -
- -
8 (Signal_Gnd) 11 (GND)
5 (12V_Logic) 8 (7,5V)
