SMD MAX202 Aufbauanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
1
2
Aufbauableitung
Man benötigt für den Aufbau noch folgende Werkzeuge:
•
Lötkolben (max. 30W) mit „Bleistift"-Spitze (geregelte SMD-Station ideal)
•
SMD-Lot (0,5mm ideal)
•
Pinzette
•
„Dritte Hand" oder andere Haltemöglichkeit
Aufbau:

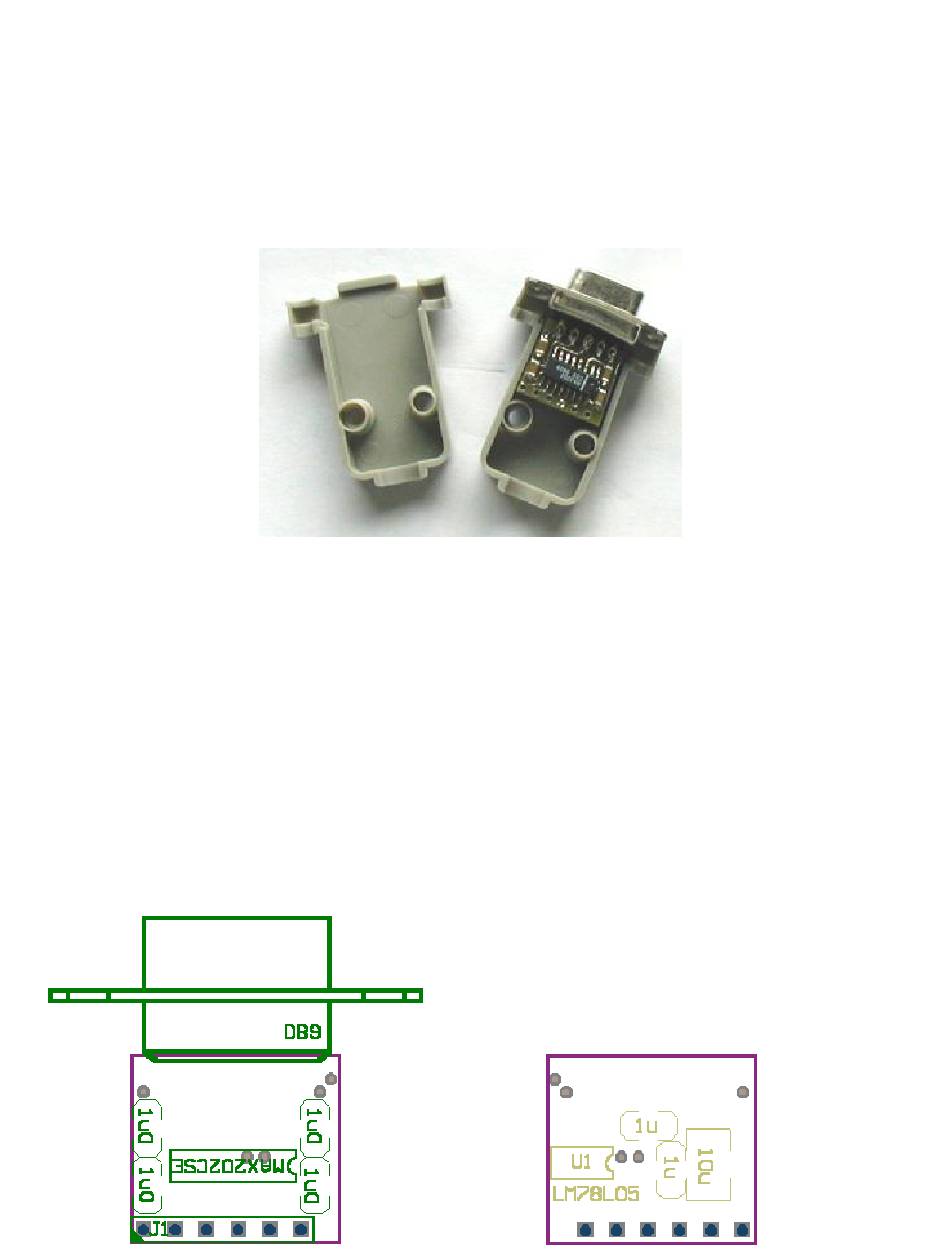

Zuerst sollte man den MAX202 (MAX232 o.ä.) bestücken. Unbedingt auf die Einbaurichtung achten (Schrift in
normaler Richtung, wenn Platine von der DB9-Seite her angesehen wird). Danach werden die 4 Kondensatoren
(alle je nach MAX 100n oder 1uF) auf der Oberseite bestückt. Nun kann die Platine gewendet werden und die
Unterseite bestückt werden. Praktischer weise sollte mit dem LM78L05 begonnen werden. Auch sein Schriftzug
ist normal lesbar, wenn die Platine von der DB9-Seite betrachtet wird. Jetzt sollte man (evtl. mit einer Lupe)
nach ungewollten Lötbrücken suchen. Jetzt kann die DB9 montiert werden. Da die Platine recht dickt ist, sind
vorher evtl. die Kontakte der DB9 etwas auseinanderzurücken. An den Kontakten J1 kann nun das Kabel
angelötet oder eine Pfostenreihe montiert werden (siehe Anschlußbelegung).
SMD
Pegelwandler
von Jan Alte, DO1FJN
Speisung mit stabilisierten 5V:
Wird die Unterseite nicht bestückt, so kann durch
Verbinden des Pin6 von J1 mit dem Pin16 vom MAX202
dieser direkt mit 5V gespeist werden. Beide Pins liegen
praktischer weise dicht nebeneinander.
