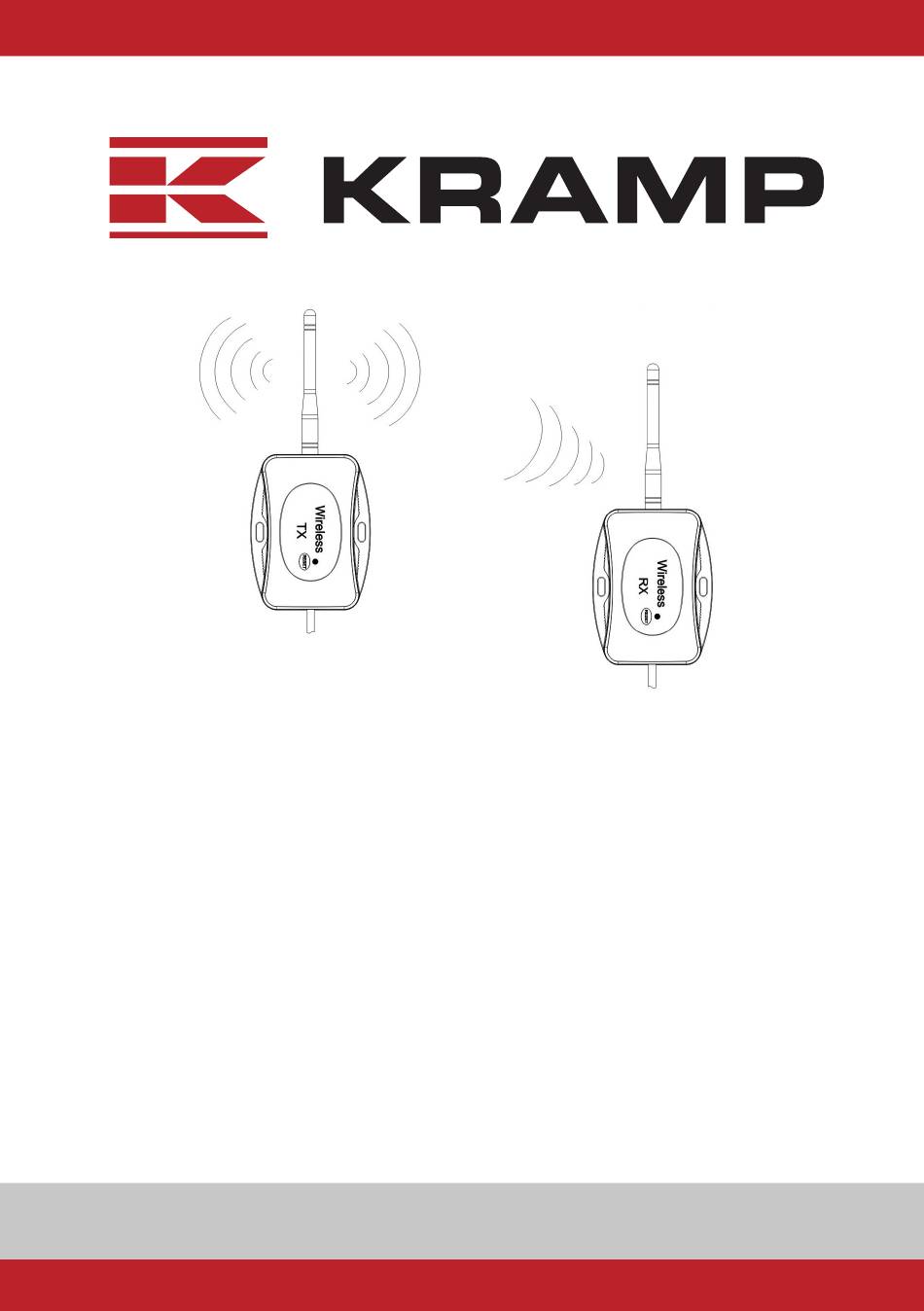

Kramp RX/TX Handbuch
Drahtlose sender-/empfänger-set
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Wirless send/receive unit RX/TX
Drahtlose Sende-/Empfängereinheit RX/TX
Unité d'émission/réception sans fil RX/TX
Draadloze zender-/ontvangereenheid RX/TX
Unidad receptora y emisora inalámbrica RX/TX
Unità di ricetrasmissione senza fili RX/TX
Unidade de emissão/recepção sem fio RX/TX
Bezdrátová vysílací/příjímací jednotka RX/TX
Bezdrôtová odosielacia/prijímacia jednotka RX/TX
Bezprzewodowy zespół nadajnika/odbiornika RX/TX
Беспроводной комплект передатчика и приемника RX/TX
Inhaltsverzeichnis
Inhaltszusammenfassung für Kramp RX/TX
- Seite 1 Wirless send/receive unit RX/TX Drahtlose Sende-/Empfängereinheit RX/TX Unité d’émission/réception sans fil RX/TX Draadloze zender-/ontvangereenheid RX/TX Unidad receptora y emisora inalámbrica RX/TX Unità di ricetrasmissione senza fili RX/TX Unidade de emissão/recepção sem fio RX/TX Bezdrátová vysílací/příjímací jednotka RX/TX Bezdrôtová odosielacia/prijímacia jednotka RX/TX Bezprzewodowy zespół...
- Seite 4 Funktionen Dieses drahtlose Sender-/Empfänger-Set ist für den Gebrauch in Nutzfahrzeugen bestimmt und eignet sich für die Serie KRAMP CAS66…1KR • Stabile Übertragung über eine hochfrequente Verbindung • Der Abstand kann bis zu 100 m betragen • Automatische Verbindung von TX- und RX-Einheiten, wenn diese sich im jeweils anderen Bereich befinden • Kleines und leichtes Design für leichte Montage • Einfacher Anschluss • Keine besondere Stromversorgung für TX-Einheit erforderlich • Abnehmbare Antenne für einfache Montage. • TX-Einheitunit ausschließlich für RX-Einheit geeignet Anschluss TX Einheit Stecken Sie den Eingangsstecker in die Kamera. Schließen Sie das rote Kabel an das +12/24-V-DC-Netzteil an und das schwarze Kabel an die Masse an. RX Einheit Verbinden Sie den Schaltkasten mit dem Eingangsstecker am Monitoranschlusskabel. kramp...
-
Seite 5: Zurücksetzen/Wieder Verbinden
Zurücksetzen/Wieder verbinden • Drücken Sie „RESET“ auf der RX-Einheit für einige Sekunden, bis der Monitor „PAIRING START“ anzeigt. • Ein Countdown von 50 Sekunden bis zur Koppelung wird gestartet PAIRING START 50 Press • Drücken Sie „RESET“ auf der TX-Einheit, bis der Monitor „SAVE DATER“ anzeigt. • Das Zurücksetzen/Wieder verbinden ist jetzt abgeschlossen. SAVE Press DATEN Reinigung und Pflege ACHTUNG!!! Trennen Sie das System vor der Reinigung von der Stromversorgung oder schalten Sie es aus Verwenden Sie keine scharfen oder harten Gegenstände für die Reinigung, da dies zu Schäden am Gerät führen kann Verwenden Sie keine flüssigen oder zu sprühenden Reinigungsmittel. Reinigen Sie die Geräte von Zeit zu Zeit mit einem weichen feuchten Tuch Zubehör • 2 Stk. Sicherungsgurte • 2 Stk. Schrauben (3-m-Klebeband *2 Stk., Schraube *8 Stk.) • Wasserdichtes Klebeband Technische Daten Schaltkastentyp Schaltkasten drahtloser Sender (TX) Schaltkasten drahtloser Empfänger (RX) Frequenzbereich 2.4 GHz 2.4 GHz Barrierefreie Übertragungsstrecke 100 M 100 M Stromversorgung... - Seite 26 kramp...
