Gesteuerte Gasdruckfedersysteme
Gesteuerte Gasdruckfedersysteme SN2875 / SN2882 / SN2883
5. Montage
Die Kontrollarmaturen SN2960 / SN2962 / SN2963 und SN2965 können über die Schrauben-
befestigung mit einer Platte verbunden werden.
Bei Montage der Kontrollarmatur im Werkzeugoberteil müssen die Schrauben auf Grund auf-
tretender Schwingungsbelastung mit Schraubensicherungskleber (mittelfest) gesichert werden.

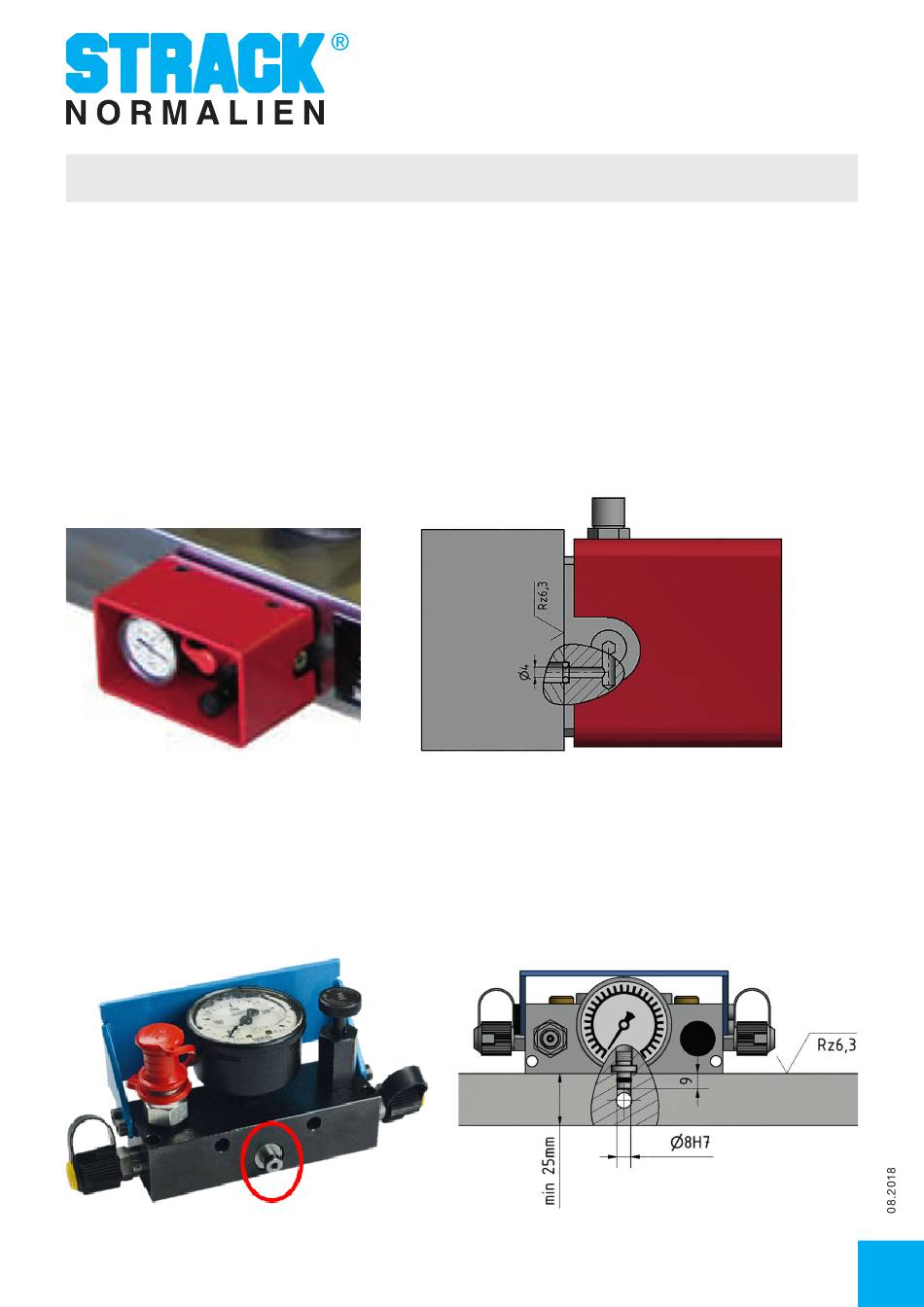

5.1 Montage bei Sonderausführung
5.1.1 SN2960
Bei der Montage einer Sonderausführung wird die Armatur ebenfalls über die Schraubbohrun-
gen befestigt, die Befüllung der Platte kann aber über eine Bohrung in der Rückseite erfolgen.
(Bild: Beispiel an SN2960)
5.1.2 SN2962
Hier erfolgt die Befüllung der Platte über ein zusätzliches Verbindungsstück.
2.3.11
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
