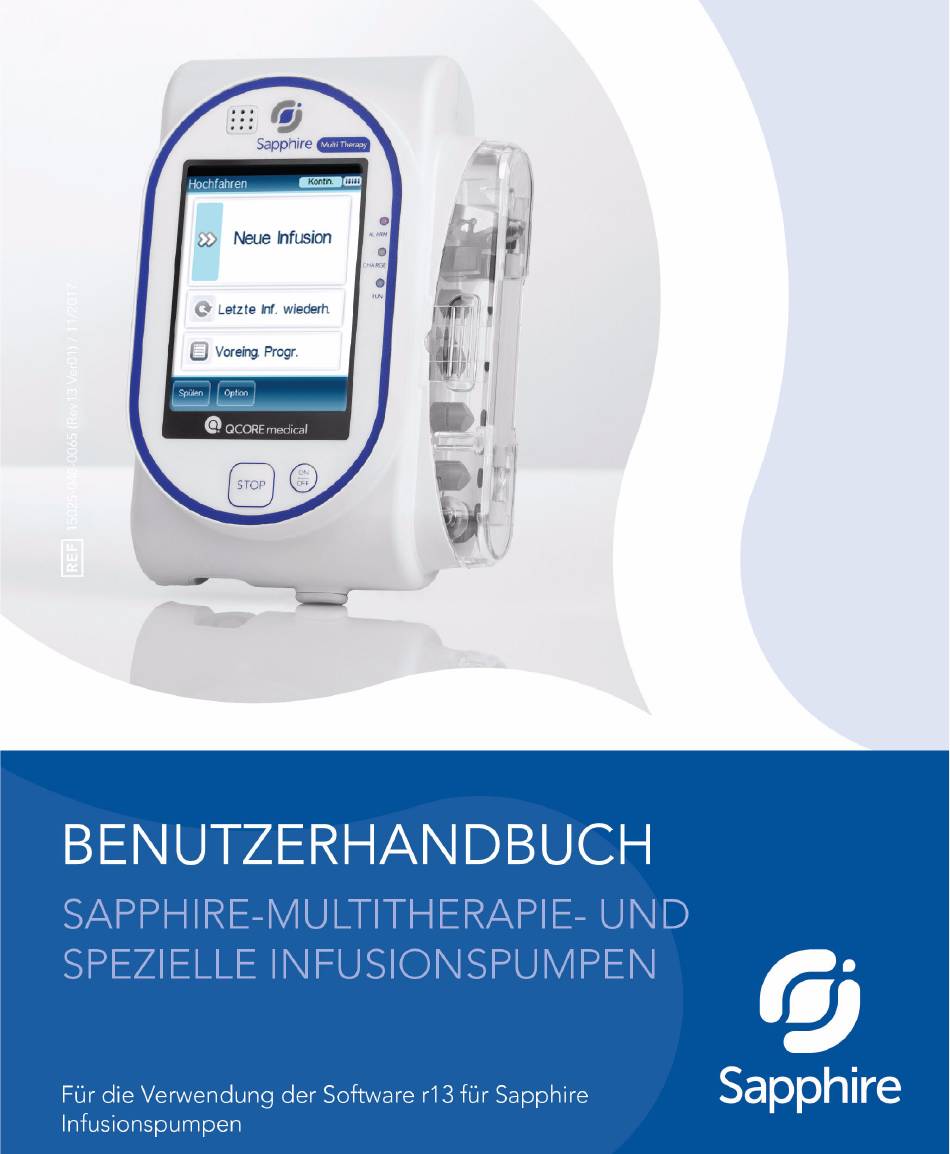

Sapphire Multi THERAPY Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Sapphire Anleitungen
  4. Gesundheitsprodukte
  5. Multi THERAPY
  6. Benutzerhandbuch

Sapphire Multi THERAPY Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sapphire Multi THERAPY

  • Seite 2: Urheberrecht-, Marken- Und Patentinformationen

    Urheberrecht-, Marken- und Patentinformationen © 2015, Q Core Medical Ltd. Alle Rechte vorbehalten. Sapphire und Q Core (mit oder ohne Logo) sind Marken von Q Core Medical Ltd. Das Design, der Pumpenmechanismus und andere Funktionen der Sapphire Pumpe sind durch ein oder mehrere US-Patente und Auslandspatente geschützt.

  • Seite 3: Haftungsausschluss

    Ankündigung geändert werden. Warnung Es dürfen nur die Verabreichungssets und das Zubehör mit der Sapphire Pumpe verwenden werden, die/das von Q Core Medical Ltd. bereitgestellt werden/wird. Die Verwendung anderer Verabreichungssets kann den Betrieb der Pumpe und die Genauigkeit sowie die Flussrate der Infusion beeinträchtigen und gefährliche...

  • Seite 4: Bedeutung Des Ce-Kennzeichnungssymbols

    Bedeutung des CE-Kennzeichnungssymbols Das Symbol bedeutet, dass die Richtlinie 93/42/EWG (14. Juni 1993) des Rates der Europäischen Gemeinschaften zu Medizinprodukten eingehalten wird. Die Anforderungen zur elektromagnetische Verträglichkeit (EMV) sind Teil der wesentlichen Anforderungen der Medizinprodukterichtlinie. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 5: Inhaltsverzeichnis

    Ordnungsgemäße Verwendung der Pumpe ........25 OMPONENTEN UBEHÖR UND ..........32 ERABREICHUNGSSETS Entpacken der Pumpe................ 32 Hardware- und Softwarekomponenten ..........33 Touchscreen..................34 Verwenden des Pumpenzubehörs............36 Ministation ...................36 PCA-Schließkassetten.................39 PCA-Schließkassette 250 ml...............43 PCA/PCEA/PIEB-Bolus-Griff ..............47 Netzteil....................48 Externer Akku ..................50 Montagesystem für Sapphire Multi-Pumpe........57 Verabreichungssets................61 Inhaltsverzeichnis...
  • Seite 6 Modus „Kontinuierlich“: Aktionen bei laufender Infusion ....107 Modus „Multi-Step“................. 122 Infusionsparameter: Modus „Multi-Step“ ........123 Starten mehrstufiger Infusionen ............123 Modus „Multi-Step“: Aktionen bei laufender Infusion....129 Modus TPE (totale parenterale Ernährung) ........131 Infusionsparameter: Modus TPE............132 Starten einer TPE-Infusion..............133 Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 7 Modus „Intermittierend“ ..............138 Infusionsparameter: Modus „Intermittierend“ ......139 Starten einer intermittierenden Infusion......... 139 Modus „Intermittierend“: Aktionen bei laufender Infusion..145 Modus PCA (patientengesteuerte Analgesie) ......... 147 Infusionsparameter: Modus PCA ............ 148 Starten einer PCA-Infusion .............. 149 Modus PCA: Aktionen bei laufender Infusion........ 155 Modus Epidural ................
  • Seite 8 Überblick ..................240 Klin. Pflegebereich (CCA)..............241 Ändern eines Klin. Pflegebereichs (CCA)........241 So programmieren Sie eine neue Infusion in der Medikamentendatenbank ..............245 ArzneiName..................245 Wirkstoffliste..................246 Med.Profile ..................246 Softlimit .................... 247 Aktualisierung einer neuen Version der Medikamentendatenbank ..............249 Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 9 ......250 LARME UND EHLERBEHEBUNG Überblick über Alarme ..............250 Alarme der Stufe 1 ................251 Alarme der Stufe 2 ................252 Alarme der Stufe 3 ................253 Meldungen..................256 Fehlerbehebung................258 ........264 ARTUNG UND AGERUNG Reinigen und Desinfizieren der Pumpe..........264 Reinigungs- und Desinfektionsverfahren ........266 Wiederaufbereiten der Pumpe, wenn sie von einem Patienten mehrfach verwendet wurde ..........269...
  • Seite 10 Elektromagnetische Verträglichkeit..........287 Elektromagnetische Aussendung............287 Elektromagnetische Störfestigkeit ..........288 ......294 EWÄHRLEISTUNGSERKLÄRUNG Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 11: Einführung

    Umgebung sowie für den häuslichen Gebrauch in ambulanten Umgebungen und bei präklinischen Transporten vorgesehen. Die speziellen Q Core Verabreichungssets für die Sapphire Pumpe sind nur für den einmaligen Gebrauch an einem Patienten bestimmt. Dieses Benutzerhandbuch ist für die Verwendung der Sapphire Softwareversion r13 vorgesehen.

  • Seite 12: Spezielle Infusionsmoduskonfigurationen

    Spezielle Infusionsmoduskonfigurationen Für eine verbesserte Sicherheit und Benutzerfreundlichkeit in verschiedenen Umgebungen kann die Sapphire Pumpe so konfiguriert werden, dass nur bestimmte Infusionsmodi unterstützt werden. Die verfügbaren Konfigurationen der unterschiedlichen Pumpentypen sind in der folgenden Tabelle beschrieben. Pumpentyp Unterstützte Infusionsmodi •...

  • Seite 13: Funktionen

    Funktionen Die Funktionen der Sapphire Pumpe vereinfachen die Behandlung und gewährleisten die Patientensicherheit. Behandlungsbezogene Funktionen • Gerät für eine Plattform: Der Infusionsmodus der Pumpe kann entsprechend dem erforderlichen Infusionstyp geändert werden. • Alternativen für die Vorbefüllung: Die Vorbefüllung kann manuell (durch Schwerkraft) oder automatisch (mithilfe der Pumpe) erfolgen.
  • Seite 14 Einfache Fehlerbehebung bei Alarmen: Auf den Alarmbildschirmen werden Maßnahmen für den jeweiligen Alarm oder zur Problemlösung angezeigt. • Med.datenbank: Ermöglicht eine sicherere Anwendung gemäß des klinischen Pflegebereichs. Die Programmierung erfolgt mit Namen, Profil, festen Grenzen und empfohlenen Grenzen (Softlimits) des entsprechenden Medikaments. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 15: Begriffe Und Abkürzungen

    Externer Akku Elektrokardiogramm Elektromagnetische Verträglichkeit Elektromagnetische Interferenz Epi. Int Epidural Intermittierend Stunde Hospital Information System (Krankenhausinformationssystem) Kilogramm Keep Vein Open (Vene offenhalten) Mikrogramm Milliäquivalent Minuten Milligramm Milliliter mmol Millimol Montagesystem Montagesystem für Sapphire Multi-Pumpe Magnetic Resonance Imaging mEinh. Millieinheiten Einführung...
  • Seite 16 Volume Infused (Infundiertes Volumen) VTBI Volume To Be Infused (Zu infundierendes Volumen) Q Core Q Core Medical Ltd. Sapphire Pumpe Q Core Sapphire Infusionspumpenbaureihe SapphirePlus Pumpe Q Core SapphirePlus Infusionspumpe SapphireH100 Pumpe Q Core SapphireH100 Infusionspumpe Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 17: In Diesem Dokument Verwendete Symbole

    In diesem Dokument verwendete Symbole Durch die folgenden Symbole und Hinweise wird der Benutzer in diesem Handbuch auf Aspekte hingewiesen, die besondere Aufmerksamkeit erfordern: Warnung weist auf Vorsichtsmaßnahmen und Anweisungen hin, deren Missachtung zu Personenschäden führen kann. Vorsicht weist auf Anweisungen hin, deren Missachtung zu Schäden an der Ausrüstung oder zu einer Beeinträchtigung der Behandlungsqualität führen kann.

  • Seite 18: Symbole Und Kennzeichnungen

    Symbole und Kennzeichnungen In der folgenden Tabelle sind die auf den Sapphire Pumpen angebrachten Kennzeichnungen und Symbole sowie ihre Position an der Ausrüstung aufgeführt. Symbol Beschreibung Position Rückseite der Abdeckung Seriennummer. des Pumpengehäuses und Rückseite der Ministation. Rückseite des Pumpengehäuses, an der Rückseite der Ministation,...
  • Seite 19 Symbol Beschreibung Position Vorsicht: Lesen Sie die Rückseite der Abdeckung des Sicherheitsanweisungen in den beiliegenden Dokumenten nach Pumpengehäuses, EBP, auf (Wartung nur durch qualifizierte der Rückseite der Ministation Techniker; vor Entfernen der und am Montagesystem. Abdeckung Wartungshandbuch lesen). Temperaturbereich für Lagerung Versandkarton.
  • Seite 20 Rückseite des IP24 Staub- und spritzwassergeschützt Pumpengehäuses. IPX1 Wasserdichtigkeit Montagesystem. IPX2 Wasserdichtigkeit EBP. Rx Only Aufgrund der US-amerikanischen Gesetze Rückseite des ist dieses Gerät verschreibungspflichtig. Pumpengehäuses, an der Rückseite der Ministation, PCA-Schließkassetten 100, 250 und 500 ml. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 21 Symbol Beschreibung Position Entsorgung von Elektro- und Elektronikaltgeräten (WEEE) Dieses Symbol weist darauf hin, dass Batterien und Elektrogeräte nicht im Rückseite der Abdeckung des unsortierten Haushaltsabfall entsorgt Pumpengehäuses, EBP und werden dürfen, sondern separat Rückseite der Ministation. entsorgt werden müssen. Informationen zur Außerbetriebnahme Ihrer Ausrüstung erhalten Sie von einem autorisierten Vertreter.

  • Seite 22: Compliance Und Klassifizierung

    Flüssigkeitsbeschränkungen, Lösungsviskosität oder Kombinationen dieser Faktoren können zu Abweichungen von den aufgeführten Leistungsdaten führen. • Medizinisches elektrisches Gerät nach IEC 60601-1, UL 60601-1 und CAN/CSA C22.2 601.1-M90, die die Sapphire Pumpe wie folgt klassifizieren: • Klasse II • Typ BF •...

  • Seite 23: Biokompatibilität

    Flüssigkeitsleitung befinden, wurden auf ihre Biokompatibilität getestet und entsprechen der geltenden internationalen Norm ISO 10993-1 für Biokompatibilität. Sterilisierung Die für Q Core hergestellten Verarbeitungssets für die Sapphire Pumpe sind gemäß den Sterilisationsanforderungen aus ISO 11135-1 mit Ethylenoxid (EO) sterilisiert. Schutzgrad gegen das Eindringen von Wasser und Staub Die Sapphire Pumpe entspricht der Schutzart IP24 gegen Wasser und Staub gemäß...

  • Seite 24: Warnungen Und Sicherheitsvorkehrungen

    Warnungen und Sicherheitsvorkehrungen Die folgenden Abschnitte enthalten wichtige Sicherheitsinformationen. Vor der Verwendung der Sapphire Pumpe müssen alle Warnungen und Sicherheitshinweise sorgfältig gelesen werden: • Allgemeine Warnungen und Sicherheitsvorkehrungen Seite 23 • Ordnungsgemäße Verwendung der Pumpe Seite 25 Auf bestimmte Pumpenfunktionen bezogene Sicherheitsinformationen sind in den entsprechenden Abschnitten dieses Handbuchs aufgeführt.

  • Seite 25: Abfallentsorgung

    Zur Erhöhung der Sicherheit stets die folgenden Warnungen beachten. Elektrische Sicherheit • Der Zugriff auf die Innenkomponenten der Sapphire Pumpe und die Durchführung von Wartungsarbeiten darf nur durch qualifizierte Wartungstechniker erfolgen, die umfassend im Betrieb der Infusionspumpe geschult sind. •...

  • Seite 26: Elektromagnetische Sicherheit

    Nicht die Verbindung zwischen Pumpe und Station auf der Rückseite der Pumpe berühren. Elektromagnetische Verträglichkeit Die Sapphire Pumpe entspricht der Norm für elektromagnetische Verträglichkeit (EMV) IEC 60601-1-2 und ist auf den korrekten Betrieb in Verbindung mit anderen medizinischen Geräten ausgelegt, die ebenfalls dieser Norm entsprechen. Zur Vermeidung von elektromagnetischen Interferenzen, die den Betrieb der Pumpe stören...

  • Seite 27: Umweltsicherheit

    Verbindung mit anderen medizinischen Geräten, die zu Diagnose- oder Therapiezwecken Strahlung abgeben, wurde nicht überprüft. • Die Kompatibilität der Sapphire Pumpe mit ECMO-Systemen (extrakorporale Membranoxygenierung) wurde nicht überprüft. • Verwenden Sie nur Zubehör und Kabel von Q Core. Die Verwendung von nicht in diesem Handbuch aufgeführten Zubehörteilen und Kabeln –...
  • Seite 28 Das Verabreichungsset vor dem Entfernen der Q Core Verabreichungskassette aus der Pumpe stets mit den Klemmen des Verabreichungssets schließen. • Keinen Druck und keine Druckluft auf an die Pumpe angeschlossene Leitungen oder Schläuche anwenden. Andernfalls können empfindliche Komponenten beschädigt werden. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 29: Grundlegende Informationen Zur Infusionssicherheit

    • In keinem Bereich des Verabreichungssets am Schlauch ziehen oder diesen dehnen, wenn die Pumpe in Verwendung ist, und keinen Druck auf den Infusionsbehälter anwenden. Die auf das Verabreichungsset angewandte Mindestschubkraft zum Lösen des Verabreichungssets von der Pumpe beträgt 2,855 kg. •...
  • Seite 30 Leitung inaktiv ist. • Die Klemme des sekundären Sets ist geschlossen, wenn keine Huckepack-Infusion verabreicht wird. • Infundieren Sie im Infusionsmodus „Epidural“ keine nicht epiduralen Medikamente. • Im Infusionsmodus „Epidural“ dürfen nur epidurale Arzneimittel infundiert werden. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 31: Pca, Pcea Und Epidural Intermittierender Infusionsmodus

    PCA, PCEA und epidural intermittierender Infusionsmodus Bei Verwendung der Funktionen „Arzt Bolus“ und „Bol. anford.“ müssen spezielle Sicherheitshinweise beachtet werden. Das Kabel der Bolus-Fernbedienung darf nicht zum Aufheben oder Tragen der Station oder Pumpe verwendet werden. Andernfalls kann die Pumpe oder das Kabel beschädigt werden. Um eine Beschädigung des Anschlusses oder Kabels zu vermeiden, darf beim Trennen des Kabels der Bolus-Fernbedienung von der Station keine übermäßige Kraft angewendet und kein Werkzeug...

  • Seite 32: Epidurale Verabreichung: Sicherheitswarnungen

    Verwenden Sie zur Vermeidung einer Infusion von nicht für die epidurale Verabreichung ausgewiesenen Arzneimitteln bei der epiduralen Verabreichung keine Verabreichungssets mit Injektionsport. • Infundieren Sie im Infusionsmodus „Epidural“ keine nicht epiduralen Medikamente. • Im Infusionsmodus „Epidural“ dürfen nur epidurale Arzneimittel infundiert werden. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 33: Komponenten, Zubehör Und Verabreichungssets

    Hardware- und Softwarekomponenten ..............Verwenden des Pumpenzubehörs ................Entpacken der Pumpe Kontrollieren Sie beim Entpacken der Sapphire Pumpe alle Komponenten auf ihre Unversehrtheit. Im Lieferumfang ist Folgendes enthalten: • Sapphire Pumpe (mit Lithium-Ionen-Akku) • Gleichstrom-/Wechselstromadapter für die Pumpe (mit internationalem Netzstecker) •...

  • Seite 34: Hardware- Und Softwarekomponenten

    Gelb (leuchtend): Die Pumpe ist an den Netzstrom angeschlossen, und der Akku ist vollständig geladen. • Grün: Die Pumpe ist in Betrieb. On/Off Taste Ermöglicht dem Benutzer das An- und Ausschalten der Pumpe. STOP Taste Ermöglicht dem Benutzer das vorübergehende Anhalten einer Infusion. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 35: Touchscreen

    Enthält den Akku. (Befindet sich auf der Rückseite der Pumpe.) Touchscreen Über den Touchscreen wird die Pumpe konfiguriert und bedient. Die Hauptbereiche des Touchscreens werden in der untenstehenden Tabelle beschrieben. Abbildung 2.2. Bereiche des Touchscreens Sapphire ohne Medikamentendatenbank Sapphire mit Medikamentendatenbank Komponenten, Zubehör und Verabreichungssets...
  • Seite 36 Zeigt Pumpeneinstellungen wie Infusionsparameter an und dient als Arbeitsbereich zur Programmierung und Konfiguration der meisten Infusionsparameter. Symbolleiste Enthält Funktionstasten für gängige Aktionen wie das Bestätigen von Einstellungen, das Anhalten von Infusionen oder das Sperren des Bildschirms. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 37: Verwenden Des Pumpenzubehörs

    PCA/PCEA/PIEB-Bolus-Griff Netzteil ......................... Externer Akku ..................................Montagesystem für Sapphire Multi-Pumpe Verabreichungssets ....................Ministation Mithilfe der kleinen, einfach zu bedienenden Ministation für das Krankenbett kann die Pumpe flexibel in jedem Winkel und auf jeder Höhe positioniert werden. Die Komponenten der Ministation sind in der untenstehenden Tabelle beschrieben.
  • Seite 38 Stift verwendet werden. Um mehrere Pumpen am Infusionsständer zu befestigen, drehen Sie die Ministation auf die Seite. Ziehen Sie dann die Pumpenhalterung und die Basis der Ministation auseinander, und drehen Sie sie in die gewünschte Position. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 39 Zum Befestigen der Pumpe an der Ministation führen Sie die Pumpe in die unteren Haken der Ministation ein (Abbildung 2.4, 1), und lassen Sie sie in den oberen Haken einrasten (Abbildung 2.4, 2). Drücken Sie zum Lösen der Pumpe auf den Pumpenhaken oben auf der Pumpenhalterung (Abbildung 2.4, 2).

  • Seite 40: Pca-Schließkassetten

    Im Folgenden wird die Verwendung der PCA-Schließkassette 500 ml Schritt für Schritt beschrieben: Befestigen Sie die Ministation mithilfe des Knopfs der Ministation am Infusionsständer (Abbildung 2.3 auf Seite 36). Drehen Sie zum Öffnen der Schließkassette den blauen Griff nach links (Abbildung 2.6, 2). Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 41 Abbildung 2.6. PCA-Schließkassette 500 ml: Arbeitsablauf Befestigen Sie die Pumpe an der Ministation (Abbildung 2.6, 3). Hängen Sie den IV-Beutel mit dem Medikament (Abbildung 2.6, 4) in die PCA-Schließkassette. Schließen Sie die Klemmen des Verabreichungssets, stechen Sie den Beutel ein, und befestigen Sie das Verabreichungsset an der Pumpe.

  • Seite 42: Pca-Schließkassette 100 Ml

    Schließen Sie die Klemmen am Verabreichungsset, und stechen Sie den Beutel ein. Sperren Sie das Verabreichungsset mit dem AFFV (weitere Informationen zum AFFV finden Sie unter: Manuelles Vorbereiten auf Seite 89), und öffnen Sie die Klemmen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 43 Führen Sie den Behälter in die Box ein, und wickeln Sie den Schlauch um die Innenwände der Box, um Knicke zu vermeiden und einen freien Fluss zu ermöglichen. Führen Sie den Schlauch anschließend durch den Ausgangskanal (Abbildung 2.8, 2). Abbildung 2.8. Schließkassette 100 ml: Arbeitsablauf Schließen Sie das Verabreichungsset an die Pumpe an.

  • Seite 44: Pca-Schließkassette 250 Ml

    10 cm breit und 24 cm hoch sind. Vor der Inbetriebnahme wird empfohlen, das Verabreichungsset abzuklemmen und den Infusionsbeutel einzustechen. An diesem Punkt können Sie die Vorbereitung manuell oder mit der Pumpe vornehmen, nachdem das Set in die Pumpe eingesetzt wurde. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 45 Im Folgenden wird die Verwendung der PCA-Schließkassette 250 ml Schritt für Schritt beschrieben: Befestigen Sie die Schließkassette an der Ministation, indem Sie die Pumpenfachrückseite der Schließkassette an den unteren Haken der Ministation befestigen (Abbildung 2.9 A) und sie dann im oberen Haken einhängen (Abbildung 2.9 B).
  • Seite 46 Stellen Sie vor dem Entfernen des Schlüssels sicher, dass die Schließkassette verriegelt ist. Durch das Verriegeln der Schließkassette an der verbundenen Ministation werden sowohl die Ministation als auch die Medizin eingeschlossen. Um die Schließkassette am Infusionsständer zu verriegeln, muss die Ministation an den Infusionsständer angeschlossen werden. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 47 Entfernen der Schließkassette vom Infusionsständer: Entriegeln Sie die Schließkassette mit dem mitgelieferten Schlüssel. Öffnen Sie dann die Klappe. Um die Schließkassette freizugeben, drücken Sie auf den oberen Haken der Ministation. Sichern Sie die Pumpe, indem Sie sie in der Schließkassette festhalten und lösen Sie gleichzeitig die Schließkassette aus der Ministation.

  • Seite 48: Pca/Pcea/Pieb-Bolus-Griff

    Bei Verwendung einer Ministation muss der Bolus-Griff mit den blauen Tasten direkt an die Pumpe angeschlossen werden. Ein Bolus-Griff mit grauen Tasten kann an einen beliebigen Port angeschlossen werden, allerdings sollte das Kommunikationskabel nicht zur selben Zeit angeschlossen sein. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 49: Netzteil

    Ausgangsspannung: 10 VDC Sichern Sie das Kabel stets sorgfältig, damit es sich nicht verknotet. Lösen Sie die Sapphire Pumpe unbedingt vom EBM, bevor Sie sie an das Netzteil anschließen. Wenn das Netzteil einen abnehmbaren Stecker besitzt, gehen Sie wie folgt vor.
  • Seite 50 Schließen Sie den Netzstecker des Q Core Netzteils an die Stromversorgung an. Stecken Sie den Stecker mit nach oben weisenden weißen Pfeilen in den Anschluss der Sapphire Pumpe oder in den Splitter-Anschluss. Überprüfen Sie auf der Vorderseite der Pumpe, ob die Statusanzeige der Lade-LED eingeschaltet ist (blinkt gelb).

  • Seite 51: Externer Akku

    Externer Akku Das EBM verlängert die Betriebsdauer der Pumpe ohne zusätzliche Aufladung. Warnung EBM: • Das EBM nicht verwenden, wenn sich die AA-Batterien nur schwer einlegen lassen oder wenn es sich nur schwer an der Pumpe befestigen lässt. • Das EBM nicht verwenden, wenn der schwarze O-Ring fehlt oder wenn dieser den Deckel des Fachs für die AA-Batterien nicht umschließt.

  • Seite 52: Info Allgemein

    15 – 20 Stunden Infusionsrate 125 ml/h • Hintergrundbeleuchtung Aus • Interner Akku leer Wir empfehlen, die Hintergrundbeleuchtung der Pumpe auszuschalten, um die Betriebsdauer zu verlängern. Weitere Informationen zur Konfiguration der Hintergrundbeleuchtung finden Sie unter Hintergr.Bel. auf Seite 204. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 53: Ebm Für Den Einsatz Vorbereiten

    EBM für den Einsatz vorbereiten Für das EBM sind 6 1,5-Volt-AA-Batterien erforderlich (nicht im Lieferumfang). Abbildung 2.14. Die EBM-Komponenten Anzahl Komponente Kleine Ösen Große Öse Schnapper Aufhängungsösen EBM LED Einlegen der AA-Batterien in das EBM > E i n l e g e n d e r A A- Ba t t e r i e n i n d a s E B M : Nehmen Sie die Pumpe vom EBM ab.
  • Seite 54 Abbildung 2.16. Die EBM-Klappe schließen Öffnen und schließen Sie den Deckel des Batteriefachs nur wie oben beschrieben, um eine Beschädigung des Produkts zu vermeiden. Wenden Sie keine Gewalt an, da dadurch Kunststoffteile zerspringen oder Metallteile beschädigt werden können. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 55: Aufhängen Des Ebm

    Aufhängen des EBM Wenn die Pumpe aufgehängt werden muss, führen Sie den mit dem EBM gelieferten Gurt wie folgt durch die Aufhängungsösen (Abbildung 2.14, 4). > Au f hä n g e n d e s E B M: Fädeln Sie den Gurt ein, bevor Sie die Pumpe am EBM befestigen. Halten Sie das EBM mit dem Deckel nach unten.

  • Seite 56: Befestigen Der Pumpe Am Ebm

    Lösen Sie die Pumpe, indem Sie leicht an dem großen Haken ziehen (Abbildung 2.14, 2), bis die Pumpe freigegeben wird. Ziehen Sie nicht an den Befestigungshaken (Abbildung 2.14, 4), da dies das Lösen der Pumpe vom EBM verhindern würde. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 57: Aufbewahrung Des Ebm

    Überprüfen Sie, ob die Pumpe ordnungsgemäß entfernt wurde: Auf dem Display wird eine Meldung angezeigt, die besagt, dass die Pumpe über die interne Batterie betrieben wird. Drücken Sie OK, um mit dem Betrieb der Pumpe fortzufahren. Das Symbol für den externen Akku wird nicht mehr angezeigt. Die LED am EBM erlischt.

  • Seite 58: Montagesystem Für Sapphire Multi-Pumpe

    Montagesystem für Sapphire Multi-Pumpe Das Montagesystem soll die Verwendung von mehreren Pumpen vereinfachen und dabei bettseitig Platz sparen und störende Kabel vermeiden. Das Montagesystem nimmt drei Ministationen auf und lädt drei Pumpen, befestigt an einem Infusionsständer mittels Einzelklammer, über eine einzige Steckdose. Das Montagesystem kann außerdem mit einer einzelnen PCA-Schließkassette 250 ml...
  • Seite 59 Es wird empfohlen, zusätzliche Haken für Infusionsbeutel (nicht von Q Core mitgeliefert) zu verwenden, wenn mehr als zwei Montagesysteme an einem einzigen Infusionsständer befestigt werden. Installationsanweisungen Es wird empfohlen, zuerst das Montagesystem am Infusionsständer anzubringen, bevor die Ministationen am Montagesystem befestigt werden.
  • Seite 60 Neigen Sie die Ministation und setzen Sie die offene Klemme oben auf das Montagesystem (Abbildung 2.20 Punkt A). Richten Sie die Station aus und ziehen Sie den Knopf fest, indem Sie ihn drehen (Abbildung 2.20 Punkt B). Abbildung 2.20. Befestigen einer Ministation am Montagesystem Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 61 Schließen Sie einen DC-Ausgangsanschluss am Splitter der Ministation an. Befestigen Sie die DC-Ausgangskabel an den Clips unten am Montagesystem. Schließen Sie das AC-Eingangskabel an die Steckdose an. Stellen Sie sicher, dass die Netzteil-LED des Montagesystems leuchtet. Abbildung 2.21. Vollständig zusammengesetztes Montagesystem >...

  • Seite 62: Verabreichungssets

    Verabreichungssets Die Sapphire Pumpe sollte mit einem von Q Core zugelassenen Verabreichungsset mit einer Q Core Verabreichungskassette verwendet werden. Diese Kassette enthält ein normalerweise geschlossenes Ventil (Anti-Freistromventil mit drei Zuständen), das automatischen Schutz vor Freifluss bietet. Wenn das Ventil geöffnet ist, kann die Pumpe manuell vorbereitet und die Infusion auf Schwerkraft umgestellt werden.

  • Seite 63: Von Q Core Zugelassene Verabreichungssets

    Von Q Core zugelassene Verabreichungssets Dieser Abschnitt enthält eine Liste der von Q Core Medical Ltd. für die Verwendung mit der Sapphire Pumpe zugelassenen Verabreichungssets. Verwenden Sie nur die hier oder in der Liste der von Q Core genehmigten Produkte aufgeführten Standard-Verabreichungssets von Q Core: http://www.qcore.com/...
  • Seite 64 Infusionsset mit belüfteter/nicht belüfteter Tropfkammer und nadellosem Y-Anschluss AP504 12000-000-0016 UV-beständiges Infusionsset mit belüfteter/nicht belüfteter Tropfkammer und nadellosem Y-Anschluss Weitere Produkte von Q Core Medical Ltd. finden Sie in der offiziellen Produktliste von Q Core unter http://www.qcore.com/. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 65: Grundlegende Konzepte Und Betrieb

    Kapitel 3: Grundlegende Konzepte und Betrieb Die folgenden Abschnitte bieten eine Beschreibung der Struktur und der Funktionen der Hauptanzeige und der Symbolleiste, einen Überblick über die Infusionsmodi sowie eine Erläuterung der Sonderfunktionen, die je nach Bedarf aktiviert und deaktiviert werden können: Die Hauptanzeige ....................

  • Seite 66: Alphanumerische Tastatur

    Sie die Standard-Tastatur von Großbuchstaben und Zahlen auf Kleinbuchstaben und Symbole um, indem Sie auf die Schaltfläche „abc sym“ in der Symbolleiste klicken und machen Sie diese Einstellung rückgängig, indem Sie auf die Schaltfläche „ABC 123“ klicken. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 67: Überblick Über Die Funktionstasten Der Symbolleiste

    Überblick über die Funktionstasten der Symbolleiste Mithilfe der Funktionstasten in der Symbolleiste können verschiedene Benutzeraktionen ausgeführt werden. Ihre Verfügbarkeit hängt vom jeweils ausgewählten Bildschirm oder Programm ab. In der folgenden Tabelle sind die grundlegenden Aktionen der Funktionstasten beschrieben. Taste Aktion Hinweise Bestätigung einer Auswahl Wenn Parameter ausgewählt werden,...
  • Seite 68 Seite 190. Weiter/Bolus Setzt eine angehaltene fortsetzen Infusion bzw. einen anfordern angehaltenen Bolus fort View/Edit Blendet eine Liste der Infusionsparameter ein, die angezeigt oder bearbeitet werden können Bolus Verabreicht im kontinuierlichen, PCA- und PCEA-Modus einen Bolus Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 69: Symbolüberblick

    Symbolüberblick In der folgenden Tabelle werden die häufig in der Statusleiste und der Hauptanzeige angezeigten Symbole beschrieben. Darüber hinaus werden bei einigen Alarmen spezielle Symbole angezeigt. Symbol Bedeutung Hinweise > Zeigt an, dass ein unmittelbar neben Um die Aktualisierung zu starten, dem Symbol stehender Parameter berühren Sie das Kästchen, in dem direkt in der Hauptanzeige angezeigt...
  • Seite 70 Weitere Informationen finden Sie unter Softlimit auf Seite 247. Zeigt an, dass das EBM an die Pumpe Weitere Informationen finden Sie angeschlossen ist. unter Externer Akku auf Seite 50. Datenaktualisierung. Kann angezeigt werden, wenn zwischen den Leitungen gewechselt wird. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 71: Infusionsmodus Auswählen

    Infusionsmodus auswählen Die Sapphire Pumpe ist ein Gerät für mehrere Plattformen und kann in verschiedenen Infusionsmodi betrieben werden. Die Verfügbarkeit der Infusionsmodi kann von einem Techniker eingestellt werden. Unterstützte Infusionsmodi: Modus Beschreibung/Hinweise Kontinuierlich Verabreicht Infusionen mit einer gleichmäßigen, programmierten Rate. In diesem Modus kann optional eine sekundäre Leitung (Huckepack) hinzugefügt werden.
  • Seite 72 Statusleiste in manchen Bildschirmen angezeigt. Auf Bildschirmen, die nicht vom Modus abhängig sind, wie beispielsweise dem Auswahlbildschirm Infusionsmodus, wird stattdessen der Name „Sapphire“ angezeigt. Abbildung 3.1. Statusleiste: Infusionsmodus Der Infusionsmodus kann im Menü Option geändert werden. Für die Änderung des Infusionsmodus ist die Autorisierungsebene „Hoch“...

  • Seite 73: Sonderfunktionen Aktivieren

    Sonderfunktionen aktivieren Je nach Anforderungen des jeweiligen klinischen Pflegebereichs bzw. der Einrichtung kann die Sapphire Pumpe auch Sonderfunktionen ausführen. Zur Aktivierung und Deaktivierung dieser Funktionen ist die Autorisierungsebene „Hoch“ erforderlich. Lokale Konfigurationsänderungen, die nach dem Laden der Medikamentendatenbank vorgenommen wurden, sind solange gültig, bis der Benutzer einen CCA auswählt oder die Pumpe...

  • Seite 74: Funktion

    Anzahl oder das maximale Volumen begrenzt). Spül-Erinnerung Alle Aktionen Aktiviert eine Erinnerung für den Benutzer, das Verabreichungsset zu spülen, bevor eine Infusion gestartet wird. Weitere Informationen finden Sie unter Automatisches Vorbereiten mit der Pumpe auf Seite Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 75 Funktion Infusionsmodi Beschreibung/Hinweise Initialdosis ok? Ermöglicht das Starten einer PCA- oder PCEA (epidural) PCEA-Infusion mit einer programmierten klinischen Anfangsdosis (Bolus). Weitere Informationen zum Aktivieren dieser Funktion finden Sie unter Menü „PCA-Optionen“ Seite oder Optionsmenüs im Modus Epidural Seite 219. Passwortabfrage Epidural (PCEA Eine Sicherheitsfunktion, bei der ein Passwort und Epidural...
  • Seite 76 IV (infundierte Volumen) zurück. 2. Leit. def. Kontinuierlich Ermöglicht das Programmieren einer sekundären (Huckepack) Infusion. Weitere Informationen zum Programmieren einer sekundären Infusion finden Sie unter Hinzufügen einer sekundären Leitung auf Seite 113. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 77: Einstellung Der Kvo-Rate

    Funktion Infusionsmodi Beschreibung/Hinweise Zulässiger Bolus Kontinuierlich Ermöglicht das Programmieren eines Bolus während einer kontinuierlichen Infusion. Wenn diese Funktion aktiviert wurde, wird während der laufenden Infusion in der Symbolleiste die Schaltfläche Bolus angezeigt. Weitere Informationen über die Verabreichung eines Bolus finden Sie unter Verabreichen eines Bolus Seite 108.
  • Seite 78 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 79: Erste Schritte

    Kapitel 4: Erste Schritte In den folgenden Abschnitten werden die erforderlichen Schritte zur Vorbereitung der Pumpe und des Verabreichungssets für die Infusion beschrieben: ..................Typischer Arbeitsablauf Anschließen Sie des Infusionsbehälters an das Verabreichungsset ......Öffnen der Sicherheitstür ..................Einführen der Verabreichungskassette ..............
  • Seite 80 Der Arbeitsablauf wird in der folgenden Abbildung dargestellt: Abbildung 4.1. Empfohlener Arbeitsablauf Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 81: Einschalten Der Pumpe

    Einschalten der Pumpe Drücken Sie zum Einschalten der Pumpe die Taste On/Off unten rechts an der Pumpe. Wenn eine Medikamentendatenbank geladen wird, wird eine Meldung angezeigt, die den Benutzer auffordert, den aktuellen klinischen Pflegebereich zu akzeptieren oder zu ändern. Weitere Informationen über CCA finden Sie unter Klin.

  • Seite 82: Anschließen Sie Des Infusionsbehälters An Das Verabreichungsset

    Vergewissern Sie sich, dass die Setkomponenten korrekt positioniert sind. Die Pfeile auf der Verabreichungskassette und dem Filter müssen in die Fließrichtung der Flüssigkeit zeigen (vom Behälter zum Patienten). • Bei Verwendung eines Filters muss der Füllstand des Filters unterhalb der vaskulären Zugangsstelle bleiben. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 83: Öffnen Der Sicherheitstür

    Öffnen der Sicherheitstür Halten Sie zum Öffnen der Sicherheitstür die Taste gedrückt, und ziehen Sie die Sicherheitstür auf. > S o ö ff n e n S i e d i e S i c h er he i t s t ü r : Drücken Sie die Tür mit dem Daumen nach außen.

  • Seite 84: Einführen Der Verabreichungskassette

    Flansche in beiden Verabreichungskassetten durch eine 2 und der Sattel durch eine 1 gekennzeichnet. Abbildung 4.2. Verabreichungskassette Vor dem Einführen der Verabreichungskassette sollte sichergestellt werden, dass die Pumpe eingeschaltet ist und alle Klemmen am Verabreichungsset geschlossen sind. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 85 > S o f ü h re n S i e d i e Q C ore Ve r a b re ic h u n g sk a s se t t e e i n : Öffnen Sie die Sicherheitstür (Öffnen der Sicherheitstür auf Seite 82).
  • Seite 86 4.2) eine Anpassung erforderlich, schließen Sie alle Klemmen, lösen Sie die Verabreichungskassette, drücken Sie den AFFV nach innen und passen Sie die Position der Leitung an. Schließen Sie die Sicherheitstür. Dabei muss ein Klicken zu hören sein. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 87: Entfernen Der Verabreichungskassette

    Entfernen der Verabreichungskassette Nachdem die Infusion abgeschlossen ist, schließen Sie die Klemmen, trennen das Verabreichungsset vom Patienten und trennen die Verabreichungskassette. Im Notfall können Sie den Pumpenbetrieb anhalten, indem Sie die Sicherheitstür öffnen, die Verabreichungskassette aus der Pumpe entfernen, die Klemmen schließen und das Verabreichungsset vom Patienten trennen.

  • Seite 88: Automatisches Vorbereiten Mit Der Pumpe

    Wenn die Spül-Erinnerung aktiviert ist und das Set noch nicht mit der Pumpe gespült wurde, wird eine Spül-Erinnerung angezeigt, die Spülen dem Benutzer ermöglichen, zu drücken, um das Spülen zu Start starten, oder , um die Infusion fortzusetzen (siehe Konfigurieren Einstellungen, Seite 203). der allgemeinen Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 89 • So spülen Sie das Verabreichungsset mit der Pumpe Bringen Sie die Pumpe mit einer der folgenden Methoden in eine aufrechte Position: • Befestigen Sie die Pumpe an der Stationsbasis. • Befestigen Sie die Pumpe mithilfe der Ministation am Infusionsständer. Drücken Sie in der Symbolleiste des Bildschirms Hochfahren, Start, Alarm: Luft in der Leitung oder Angeh.

  • Seite 90: Manuelles Vorbereiten

    Beim Spülen eines Verabreichungssets mit einem Filter muss der Filter niedriger als die Patientenleitung angebracht werden. Um den freien Fluss zu unterbrechen, schließen Sie das AFFV, indem Sie es nach oben und von der Mitte der Kassette weg drücken (Nr. 2 in Abbildung 4.5). Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 91 Abbildung 4.5. Öffnen und Schließen des AFFV Geschl. AFFV Geöffnetes AFFV Geschl. AFFV Obwohl das AFFV einen automatischen Freiflussschutz ermöglicht, kann beim Befestigen der Verabreichungskassette eine geringe Menge Flüssigkeit (bis zu 0,12 ml) austreten. Um einen vollständigen Schutz zu gewährleisten, führen Sie die Verabreichungskassette in das Pumpengehäuse ein, bevor Sie das Set an den Patienten anschließen.
  • Seite 92 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 93: Verwenden Der Infusionsmodi

    Kapitel 5: Verwenden der Infusionsmodi In den folgenden Abschnitten wird die Verwendung der Pumpe in den verschiedenen Infusionsmodi beschrieben. Überprüfen Sie nach dem Einrichten der Pumpe und der Infusion stets, ob der Akkustatus für das gewünschte Infusionsprogramm ausreicht. Modus „Kontinuierlich“ ..................
  • Seite 94 Die Sapphire Pumpe kann auch für die Unterstützung von sekundären (Piggyback-) Infusionen konfiguriert werden. Die sekundäre Option wird verwendet, wenn zwei Medikamente aus zwei verschiedenen Beuteln verabreicht werden. Der Benutzer kann zwischen den Beuteln umschalten oder sie sequentiell verabreichen. Die Option muss aktiviert sein, um verwendet werden zu können (Autorisierungsebene „Techniker“...
  • Seite 95 Wenn die sekundäre Option aktiviert ist, können Sie zu folgenden Zeitpunkten sekundäre Infusionsparameter festlegen: • unmittelbar nach dem Programmieren der primären Infusion ( Starten einer kontinuierlichen Infusion mit der sekundären Funktion auf Seite  ODER • während der Verabreichung einer primären Infusion ( Hinzufügen einer sekundären Leitung auf Seite ...

  • Seite 96: Infusionsparameter: Modus „Kontinuierlich

    Im Folgenden wird das Programmieren der Pumpe für den Start einer neuen kontinuierlichen Infusion beschrieben. Gegebenenfalls können Sie die Programmierung überspringen, indem Sie die Funktionen „Letzte Inf. wiederh.“ oder Prog.Voreinstel. verwenden, um die Infusion zu beginnen. Weitere Informationen finden Sie unter Starten neuer Infusionen: Tastenkombinationen auf Seite 186. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 97 > S o s t a r t e n Si e e i n e n e u e k o n t i n ui e r l i c h e I n f u si o n o h n e d i e M e d i k a m e n t e n- d a t e n b a n k : Überprüfen Sie in der Statusleiste, ob sich die Pumpe im Modus „Kontinuierlich“...
  • Seite 98 0,1 ml/h und wird auf dem Bildschirm Läuft angezeigt (bei Auswahl der Dosisberechnung gilt die äquivalente Änderung auf 0,1 ml/h). Überprüfen Sie die auf dem Bildschirm Bestät. angezeigten Parameter. Vergewissern Sie sich, dass die Parameter mit der verordneten Behandlung übereinstimmen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 99 Drücken Sie dann auf OK . Wenn die Sapphire Pumpe für die Unterstützung von sekundären Infusionen konfiguriert ist, können nun sekundäre Infusionsparameter programmiert werden. Ausführliche Anweisungen hierzu finden Sie unter Schritt auf Seite 101 (So starten Sie eine neue kontinuierliche Infusion mit der sekundären Option und ohne die...
  • Seite 100 Bestätigen Sie auf dem Bildschirm Achtung die Wahl Allgemein und drücken Sie anschließend auf OK . Fahren Sie fort mit Schritt auf Seite So starten Sie eine neue kontinuierliche ) und setzen Sie die Programmierung Infusion ohne die Medikamentendatenbank hier fort. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 101 Wählen Sie auf dem Bildschirm Med.Liste die Zeile des entsprechenden Medikaments aus. Weiter Zum Anzeigen weiterer Arzneimittel drücken Sie auf Wird eine Liste der verfügbaren Medikamentenprofile angezeigt, wählen Sie das entsprechende Medikamentenprofil aus und fahren Sie mit dem Schritt für die folgende Option fort: •...

  • Seite 102: Starten Einer Kontinuierlichen Infusion Mit Der Sekundären Funktion

    Wählen Sie die entsprechende Option aus, wenn der Bildschirm Dosiermethode angezeigt wird: • ml: Weiter mit Schritt • Dosisberechnung: Weiter mit Schritt Für beide Dosiermethoden stehen gewichtsbasierte Einheiten zur Verfügung. Anderenfalls fahren Sie fort mit Schritt Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 103 Wählen Sie auf dem Bildschirm Konzentration/ml die entsprechenden Arzneimitteleinheiten aus. Weiter Zum Anzeigen weiterer Konzentrationseinheiten drücken Sie Je nach Pumpenkonfiguration wird einer der folgenden Bildschirme angezeigt: • Konzentration: Geben Sie auf dem Bildschirm Konzentration über die Tastatur die Konzentration ein  OK . Fahren Sie anschließend mit Schritt fort.
  • Seite 104 Auf dem Bildschirm Primär/Sekundär werden folgende Informationen angezeigt: • ArzneiName: Der Name des ausgewählten Wirkstoffs. Wird auf der Statusleiste angezeigt, wenn mit einer Medikamentendatenbank gearbeitet wird. • Wirkstoffkonzentration: Wirkstoffkonzentration, wie vom Benutzer eingegeben (Endgültige Konzentration oder ArzneiMenge/Trägervolumen). Wird angezeigt, falls zutreffend. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 105 • Rate: Aktuelle Infusionsrate Für alle anderen Dosiseinheiten als ml/h wird die berechnete Rate in ml/h angezeigt, sowohl im Menü System Ansicht als auch auf dem Bildschirm Läuft . • VTBI: Verbleibendes zu infundierendes Volumen (aktuelle Infusion). Dieser Wert nimmt im Laufe der Infusion ab. •...
  • Seite 106 Infusion mit der sekundären Option und ohne die Medikamentendatenbank ) und setzen Sie die Programmierung hier fort. Wählen Sie auf dem Bildschirm Med.Liste die Zeile des entsprechenden Medikaments aus. Weiter Zum Anzeigen weiterer Arzneimittel drücken Sie auf Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 107 Wird eine Liste der verfügbaren Medikamentenprofile angezeigt, wählen Sie das entsprechende Medikamentenprofil aus und fahren Sie mit dem Schritt für die folgende Option fort: • Keine Konzentration: fahren Sie fort mit Schritt auf Seite So starten Sie eine neue kontinuierliche Infusion mit der sekundären Option und ohne die ), und setzen Sie die Programmierung hier fort.

  • Seite 108: Modus „Kontinuierlich": Aktionen Bei Laufender Infusion

    Drücken Sie in der Symbolleiste auf View/Edit . Wählen Sie das Kästchen des Parameters aus, den Sie aktualisieren möchten. Geben Sie über die Tastatur den neuen Wert für den Parameter ein und drücken Sie auf OK . Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 109: Verabreichen Eines Bolus

    Zum Aktualisieren weiterer Parameter wiederholen Sie die Schritte 2 bis 3. Neben dem Ändern von Parametern sind auch folgende Aktionen möglich: • Kum. löschen VI: Setzt das über alle Infusionen für den aktuellen Patienten infundierte Gesamtvolumen auf 0 ml zurück. Weitere Informationen finden Sie in Löschen kumuliertes VI auf Seite ...
  • Seite 110 Beim Versuch, die Programmierung vor dem Abschluss zu verlassen, wird eine Meldung angezeigt, die Ihnen mitteilt, dass die eingegebenen Daten nicht gespeichert wurden. Die verwendeten Bolus-Einheiten können sich aufgrund ihrer Vorkonfiguration in der Medikamentendatenbank von den von der Infusion verwendeten Einheiten unterscheiden. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 111 Wenn der Bolus nur der Menge nach programmiert, beträgt die Standard-Bolusrate 125 ml/h. Dieser Standardwert kann mit der Autorisierungsebene „Techniker“ geändert werden. Wenn die Infusionsrate größer als 125 ml/h ist, ist die Bolusrate 1 ml/h schneller als die Infusionsrate. Während eines Bolus können einige der Parameter auf dem Bildschirm Bolus-Zufuhr aktualisiert werden.

  • Seite 112: Aktionen Bei Laufender Bolusinfusion

    > S o s e t ze n S i e e i n e an g eh a l t e n e Bo l u si n f u s io n f o r t : Drücken Sie in der Symbolleiste des Bildschirms Bolus-Zufuhr auf Bolus fortsetzen. Drücken Sie auf dem Bildschirm Achtung auf OK . Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 113: Abbrechen Eines Bolus

    Abbrechen eines Bolus Die folgenden Verfahren umfassen das Anhalten und das vorzeitige Beenden des Bolus, mit der Option, die gesamte Infusion zu beenden. > S o b re c he n S i e e i n e n B o l us a b u nd b e en d en a l l e I n f u si o n en : Drücken Sie die Taste Stop .

  • Seite 114: Hinzufügen Einer Sekundären Leitung

    ArzneiMenge : Geben Sie über die Tastatur die ArzneiMenge ein und klicken Sie auf OK . Geben Sie dann über die Tastatur das Trägervolumen ein und klicken Sie anschließend auf OK . Fahren Sie anschließend mit Schritt fort. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 115 Bestätigen Sie auf dem Bildschirm Achtung die Konzentration und drücken Sie anschließend auf OK . Ist die ausgewählte ArzneiEinh. Mio. Einh., fahren Sie fort mit Schritt Geben Sie auf dem Bildschirm Körpergewicht an, ob es sich um eine gewichtsbasierte Infusion handelt: •...
  • Seite 116 Zeichen nach bestimmten Arzneimitteln gesucht werden. • Wird das entsprechende Arzneimittel in der Medikamentendatenbank nicht gefunden, drücken Sie in der Symbolleiste auf Allgem.ausw. : Durch die Auswahl von „Allgem.ausw.“ werden die medikamentenspezifischen Grenzen umgangen und die Infusion wird ohne Medikamentendatenbank-Grenzen programmiert. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 117 Bestätigen Sie auf dem Bildschirm Achtung die Wahl Allgemein und drücken Sie anschließend auf OK . Fahren Sie fort mit Schritt auf Seite So fügen Sie eine sekundäre Leitung ohne ) und setzen Sie Medikamentendatenbank hinzu, während die primäre Leitung läuft die Programmierung hier fort.

  • Seite 118: Wechseln Zwischen Primären Und Sekundären Infusionen

    Wählen Sie auf dem Bildschirm Start die Option Start 2. Infusion . Der Bildschirm Achtung wird angezeigt. Stellen Sie sicher, dass die Klemmen am sekundären Verabreichungsset geöffnet sind, und drücken Sie auf OK . Der Bildschirm Sekundär wird angezeigt und die sekundäre Infusion gestartet. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 119 > S o w ec h se l n S i e v on d e r se k u n d ä re n z u r p r i m ä re n I n f u si o n : Halten Sie die sekundäre Infusion an: Drücken Sie dazu in der Symbolleiste des Bildschirms Sekundär auf Pause anford..

  • Seite 120: Austausch Der Aktuellen Sekundären Leitung

    Wählen Sie in der Symbolleiste des Bildschirms Pause Primär die Option Forts. anford. . Drücken Sie dann auf dem Bildschirm Achtung auf OK . Falls Sie eine neue sekundäre Leitung programmieren wollen, lesen Sie nach unter Hinzufügen einer sekundären Leitung auf Seite 113. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 121 Austausch der aktuellen sekundären Leitung durch eine neue sekundäre Leitung Das nachfolgende Verfahren erklärt den Austausch der aktuellen sekundären Leitung durch eine andere sekundäre Infusion. Stellen Sie vor dem Programmieren einer sekundären Infusion sicher, dass das verwendete Verabreichungsset für sekundäre (Piggyback-)Infusionen geeignet ist.
  • Seite 122 Drücken Sie auf dem Bildschirm Achtung OK , um die aktuelle sekundäre Leitung zu löschen und eine andere sekundäre Infusion zu programmieren. Fahren Sie fort mit Schritt auf Seite So fügen Sie eine sekundäre Leitung ohne Medikamentendatenbank hinzu, während die primäre Leitung läuft Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 123: Modus „Multi-Step

    Modus „Multi-Step“ Die folgenden Abschnitte werden überprüft: Infusionsparameter: Modus „Multi-Step“ .............. Starten mehrstufiger Infusionen ........................Modus „Multi-Step“: Aktionen bei laufender Infusion In diesem Modus kann die Pumpe bis zu 25 aufeinander folgende Infusionsschritte aus einem Infusionsbehälter verabreichen. Dabei wird jeder Schritt als kontinuierliche Infusion mit individuellen vorprogrammierten Parametern verabreicht.

  • Seite 124: Infusionsparameter: Modus „Multi-Step

    > S o s t a r t e n S i e e i n e n e u e m e hr stu f i g e I nf us i o n o h ne d i e M e d i k a m e nt en d a - t e n b a n k : Überprüfen Sie in der Statusleiste, ob sich die Pumpe im Modus Multi-Step befindet. Weitere Informationen zum Ändern der Infusionsmodi finden Sie unter Infusionsmodus auswählen auf Seite 70. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 125 Wählen Sie auf dem Bildschirm Hochfahren die Option Neue Infusion . Wählen Sie die entsprechende Option aus, wenn der Bildschirm Dosiermethode angezeigt wird: • ml: Weiter mit Schritt • Dosisberechnung: Weiter mit Schritt Für beide Dosiermethoden stehen gewichtsbasierte Einheiten zur Verfügung. Anderenfalls fahren Sie fort mit Schritt Wählen Sie auf dem Bildschirm Konzentration/ml die entsprechenden Arzneimitteleinheiten aus.
  • Seite 126 Vergewissern Sie sich, dass die Parameter mit der verordneten Behandlung übereinstimmen. Drücken Sie dann auf OK . Stellen Sie sicher, dass die Klemmen des Verabreichungssets geöffnet sind, und drücken Sie Start . Der Bildschirm Läuft wird angezeigt und die Infusion gestartet. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 127 Während der Infusion wird in der Statusleiste die aktuelle Schrittnummer (z. B. 1/6 läuft ) und neben dem Parameter auf der Hauptanzeige (Rate 1, VTBI 1 und Zeit 1) angezeigt. Beim Übergang zwischen den Schritten wird ein Signalton ausgegeben. Außerdem werden auf dem Bildschirm folgende Informationen angezeigt: •...
  • Seite 128 So starten Sie eine neue PCA-Infusion ohne die Medikamentendatenbank ) und setzen Sie die Programmierung hier fort. Wählen Sie auf dem Bildschirm Med.Liste die Zeile des entsprechenden Medikaments aus. Weiter Zum Anzeigen weiterer Arzneimittel drücken Sie auf Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 129 Wird eine Liste der verfügbaren Medikamentenprofile angezeigt, wählen Sie das entsprechende Medikamentenprofil aus und fahren Sie mit dem Schritt für die folgende Option fort: • Keine Konzentration : fahren Sie fort mit Schritt auf Seite So starten Sie eine neue mehrstufige Infusion ohne die Medikamentendatenbank ) und setzen Sie die Programmierung hier fort.

  • Seite 130: Modus „Multi-Step": Aktionen Bei Laufender Infusion

    Zeit bis zum Ende des Schritts ein, und drücken Sie auf OK . Zum Bestätigen und Speichern der Einstellungen drücken Sie auf OK . Um zum Bildschirm der ursprünglichen Infusion zurückzukehren, ohne die Änderungen zu speichern, drücken Sie auf Zurück . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 131 > S o a k t u a l i si e re n S i e d i e Pa r a m et er d e s a k t u el l e n od e r f ol g en d en S ch r i t t s m i t h i l f e d e r F u n k t i on s t a st e „...

  • Seite 132: Modus Tpe (Totale Parenterale Ernährung)

    Im Infusionsmodus TPE können große Lösungsmengen verabreicht werden. Zudem ist bei Bedarf eine Reduktion der Infusion möglich. Dies bedeutet, dass die Zufuhrrate zu Beginn und am Ende des Infusionsprofils graduell erhöht („Anlaufen“) bzw. reduziert („Auslaufen“) wird. Abbildung 5.4. Flussprofil „TPE“ Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 133: Infusionsparameter: Modus Tpe

    Wenn die Option nicht verwendet wird, beginnt und endet die TPE-Infusion mit der Plateau-Rate. In diesem Fall wird die Verwendung des kontinuierlichen Infusionsmodus empfohlen. Infusionsparameter: Modus TPE In der folgenden Tabelle sind die für eine TPE-Infusion festzulegenden Infusionsparameter aufgeführt. Auf Basis der programmierten Werte berechnet die Pumpe automatisch die erforderliche Rate (und graduelle Steigerung und Reduzierung) zur Verabreichung der Infusion.

  • Seite 134: Starten Einer Tpe-Infusion

    Weitere Informationen zum Ändern der Infusionsmodi finden Sie unter Infusionsmodus auswählen auf Seite 70. Wählen Sie auf dem Bildschirm Start die Option Neue Infusion . Geben Sie über die Tastatur den VTBI -Wert ein und klicken Sie auf OK . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 135 Geben Sie an, ob Sie die Reduktion verwenden möchten: Wählen Sie Ja oder Nein. Wenn Sie Nein ausgewählt haben, fahren Sie mit Schritt fort. Geben Sie die Werte für die Reduktion an: Geben Sie auf dem Bildschirm Anstieg über die Tastatur die Anlaufzeit ein und drücken Sie auf OK .

  • Seite 136: Modus Tpe: Aktionen Bei Laufender Infusion

    Während der Plateau-Rate einer TPE-Infusion wird die Funktionstaste Pause anford. Abstieg durch die Taste ersetzt. Die Infusion kann unter Verwendung der Abstieg-Taste weiterhin unterbrochen werden (weitere Informationen finden Sie unter Sofortiger Abstieg auf Seite 137). Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 137: Verwenden Der Infusionsmodi

    > So halten Sie eine Infusion während der Plateau-Rate mit der Funktionstaste Abstieg an: Drücken Sie in der Symbolleiste auf Abstieg . Wenn die Pumpe auf die Autorisierungsebene Niedrig gesetzt ist, ohne dass ein Abstiegszeitraum programmiert ist, steht die Taste Pause anford.
  • Seite 138 Zeiteinstellungen, oder geben Sie die Abstiegszeit über die Tastatur ein  OK . Die Eingabe von 00:00 hh:mm als Abstiegszeitrahmen wird die Infusion ohne Abstieg beendet. Wählen Sie auf dem Bildschirm Achtung OK , um mit dem Abstieg zu beginnen. Der Bildschirm „Abstieg läuft“ wird angezeigt. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 139: Modus „Intermittierend

    Modus „Intermittierend“ Die folgenden Abschnitte werden überprüft: Infusionsparameter: Modus „Intermittierend“ ............Starten einer intermittierenden Infusion ...................... Modus „Intermittierend“: Aktionen bei laufender Infusion In diesem Modus können Sie eine Dosiszeit und eine Volumeninfusion programmieren, die in regelmäßigen Intervallen oder Zyklen wiederholt werden. Das Dosisintervall ist die Frequenz, in der die Dosis verabreicht wird.

  • Seite 140: Infusionsparameter: Modus „Intermittierend

    Im Folgenden wird das Programmieren der Pumpe für den Start einer neuen intermittierenden Infusion beschrieben. Gegebenenfalls können Sie die Programmierung überspringen, indem Sie die Funktionen „Letzte Inf. wiederh.“ oder „Prog.Voreinstel.“ verwenden, um die Infusion zu beginnen. Weitere Informationen finden Sie unter Starten neuer Infusionen: auf Seite 186. Tastenkombinationen Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 141 > S o s t a r t e n S ie e i n e n e u e i nt er mi t t i ere n d e I n f u s i on oh n e d i e Me d i ka m en t e n - d a t e n b a n k : Überprüfen Sie in der Statusleiste, ob sich die Pumpe im Modus „Intermittierend“...
  • Seite 142 Drücken Sie dann auf OK . Stellen Sie zum Starten der Infusion sicher, dass die Klemmen am Verabreichungsset geöffnet sind, und drücken Sie Start . Der Bildschirm Intermittierende Dosis wird angezeigt und die Infusion mit der ersten Dosis gestartet. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 143 Während der Infusion wird in der Statusleiste die Infusionsphase ( Intermittierende Dosis oder KVO ) angezeigt. Außerdem werden auf dem Bildschirm folgende Informationen angezeigt: • ArzneiName: Der Name des ausgewählten Wirkstoffs. Wird auf der Statusleiste angezeigt, wenn mit einer Medikamentendatenbank gearbeitet wird. •...
  • Seite 144 So starten Sie eine neue intermittierende Infusion ohne die Medikamentendatenbank ) und setzen Sie die Programmierung hier fort. Wählen Sie auf dem Bildschirm Med.Liste die Zeile des entsprechenden Medikaments aus. Weiter Zum Anzeigen weiterer Arzneimittel drücken Sie auf Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 145 Wird eine Liste der verfügbaren Medikamentenprofile angezeigt, wählen Sie das entsprechende Medikamentenprofil aus und fahren Sie mit dem Schritt für die folgende Option fort: • Keine Konzentration : fahren Sie fort mit Schritt auf Seite So starten Sie eine neue intermittierende Infusion ohne die Medikamentendatenbank ) und setzen Sie die Programmierung hier fort.

  • Seite 146: Modus „Intermittierend": Aktionen Bei Laufender Infusion

    > S o a k t u a l i s i ere n Si e P a r a m e t e r m i t h i l f e d e r F u nk t i o n st as t e „V i e w / E d i t “ : Drücken Sie in der Symbolleiste auf View/Edit . Wählen Sie die Zeile des Kontrollkästchens aus, das Sie ändern möchten. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 147 Geben Sie über die Tastatur den neuen Wert für den Parameter ein und drücken Sie auf OK . Beim Ändern der intermittierenden Dosis oder der Dosiszeit werden Sie aufgefordert, das Dosisintervall einzugeben. Zum Aktualisieren weiterer Parameter wiederholen Sie die Schritte 2 bis 3. Neben dem Ändern von Parametern sind auch folgende Aktionen möglich: •...

  • Seite 148: Modus Pca (Patientengesteuerte Analgesie)

    Patienten (über die Bildschirmtaste oder den Bolus-Griff) aktivierten Boli verabreichen. Weitere Boli können durch einen Arzt mit dem entsprechenden Autorisierungscode bereitgestellt werden. Weitere Informationen über den Bolus-Griff finden Sie unter PCA/ PCEA/PIEB-Bolus-Griff auf Seite 47. Abbildung 5.6. Flussprofil „PCA“ Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 149: Infusionsparameter: Modus Pca

    Infusionsparameter: Modus PCA Für PCA-Infusionen müssen die folgenden Infusionsparameter festgelegt werden: Parameter Beschreibung/Hinweise Kontin. Rate Die Rate der Basalinfusion. Die Werte für die „Kontin. Rate“ können zwischen 0,1 und 99,9 ml/h liegen oder null sein (nur Bolus). VTBI Die Gesamtmenge der zu infundierenden Flüssigkeit. Während der Infusion wird das verbleibende VTBI auf dem Bildschirm angezeigt.

  • Seite 150: Starten Einer Pca-Infusion

    • Dosisberechnung: Weiter mit Schritt Für beide Dosiermethoden stehen gewichtsbasierte Einheiten zur Verfügung. Anderenfalls fahren Sie fort mit Schritt Wählen Sie auf dem Bildschirm Konzentration/ml die entsprechenden Arzneimitteleinheiten aus. Weiter Zum Anzeigen weiterer Konzentrationseinheiten drücken Sie Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 151 Je nach Pumpenkonfiguration wird einer der folgenden Bildschirme angezeigt: • Konzentration : Geben Sie auf dem Bildschirm „Konzentration“ über die Tastatur die Konzentration ein und drücken Sie auf dann OK . Fahren Sie anschließend mit Schritt fort. • ArzneiMenge : Geben Sie über die Tastatur die ArzneiMenge ein und klicken Sie auf OK .
  • Seite 152 Behandlung übereinstimmen. Drücken Sie dann auf OK . Stellen Sie zum Starten der Infusion sicher, dass die Klemmen am Verabreichungsset geöffnet sind, und drücken Sie Start . Der Bildschirm Läuft wird angezeigt und die Infusion gestartet. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 153 Während der Infusion wird in der Statusleiste die Infusionsphase (Initialdosis, Läuft, Bolus -Zufuhr oder Arzt Bolus ) angezeigt. Außerdem werden auf dem Bildschirm folgende Informationen angezeigt: • ArzneiName: Der Name des ausgewählten Wirkstoffs. Wird auf der Statusleiste angezeigt, wenn mit einer Medikamentendatenbank gearbeitet wird. •...
  • Seite 154 So starten Sie eine neue PCA-Infusion ohne die Medikamentendatenbank ) und setzen Sie die Programmierung hier fort. Wählen Sie auf dem Bildschirm Med.Liste die Zeile des entsprechenden Medikaments aus. Weiter Zum Anzeigen weiterer Arzneimittel drücken Sie auf Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 155 Wird eine Liste der verfügbaren Medikamentenprofile angezeigt, wählen Sie das entsprechende Medikamentenprofil aus und fahren Sie mit dem Schritt für die folgende Option fort: • Keine Konzentration : fahren Sie fort mit Schritt auf Seite So starten Sie eine neue PCA-Infusion ohne die Medikamentendatenbank ) und setzen Sie die Programmierung hier fort.

  • Seite 156: Modus Pca: Aktionen Bei Laufender Infusion

    Um zum Bildschirm „Pause“ zurückzukehren ohne die Änderungen zu speichern, drücken Sie auf Zurück. Drücken Sie auf dem Bildschirm „Kontin. Rate des VTBI“ auf Zurück . Drücken Sie dann auf dem Bildschirm „Achtung“ auf OK . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 157 > S o a k t u a l i si e re n S i e Pa r am e t e r m i t h i l f e d e r Fu n k t i o n sta s t e „ V i ew / E d i t “ : Halten Sie die Infusion an ( Anhalten von Infusionen auf Seite ...

  • Seite 158: Verabreichen Eines Bolus Durch Den Arzt

    Drücken Sie zum Starten eines Bolus auf dem Bildschirm Achtung auf OK . Der Bildschirm Arzt Bolus wird angezeigt und die Bolus-Zufuhr gestartet. Die Standard-Infusionsrate eines Bolus durch den Arzt beträgt 125 ml/h. Dieser Standardwert kann mit der Autorisierungsebene „Techniker“ geändert werden. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 159: Modus Epidural

    Modus Epidural In diesem Modus kann die Pumpe epidurale Infusionen verabreichen. Die epidurale Verabreichung ist auf Kurzzeitinfusionen (bis zu 96 Stunden) mit speziell für die Kurzzeitverabreichung anästhetischer epiduraler Arzneimittel bestimmten Verweilkathetern beschränkt. Im Infusionsmodus Epidural kann die Pumpe in den folgenden Untermodi betrieben werden: •...
  • Seite 160 Die epidurale Verabreichung von Arzneimitteln, die nicht für die epidurale Verwendung bestimmt/ausgewiesen sind, kann zu schweren Verletzungen des Patienten führen. • Infundieren Sie im Infusionsmodus „Epidural“ keine nicht epiduralen Medikamente. • Im Infusionsmodus „Epidural“ dürfen nur epidurale Arzneimittel infundiert werden. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 161: Modus Pcea (Patientengesteuerte Analgesie Per Epiduralkatheter)

    Modus PCEA (patientengesteuerte Analgesie per Epiduralkatheter) Die folgenden Abschnitte werden überprüft: ................. Infusionsparameter: Modus PCEA Starten einer PCEA-Infusion .................. Modus PCEA: Aktionen bei laufender Infusion ............Im Modus PCEA kann die Pumpe Medikamente mit einer kontinuierlichen Rate (optional) sowie eine begrenzte Anzahl von durch den Patienten (über die Bildschirmtaste oder den Bolus-Griff) aktivierten Boli verabreichen.

  • Seite 162: Infusionsparameter: Modus Pcea

    Eine optionale Funktion, die die Infusion mit einem Bolus durch den Arzt startet. Der Wert für die Initialdosis kann zwischen 0,1 und 30 ml liegen. Zur Verwendung der Funktion muss diese aktiviert sein. Weitere Informationen finden Sie unter Optionsmenüs im Modus Epidural Seite 219. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 163: Starten Einer Pcea-Infusion

    Die Bolusrate gilt für alle während der Infusion verabreichten Boli und wird vor der Programmierung konfiguriert. Sie kann auf 125 ml/ h oder 200 ml/h festgelegt werden (weitere Informationen hierzu finden Sie unter auf Seite 219). Optionsmenüs im Modus Epidural Starten einer PCEA-Infusion Im Folgenden wird das Programmieren der Pumpe für den Start einer neuen PCEA-Infusion beschrieben.
  • Seite 164 Die kontinuierliche Rate kann auf 0 eingestellt werden. Geben Sie über die Tastatur den Wert für den Bolusbedarf ein und drücken Sie auf OK . Geben Sie über die Tastatur den Wert für die Bolussperre ein und drücken Sie auf OK . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 165 Geben Sie auf dem Bildschirm Dosislimit-Typ an, ob es sich um eine auf Dosislimits basierende Infusion handelt: • Ja : Weiter mit Schritt • Nein : Weiter mit Schritt Nein Bei Auswahl von auf dem Bildschirm Dosislimit werden die Patienten-Boli auf das zulässige Maximum gesetzt, abhängig von den anderen für die Infusion definierten Parametern, einschließlich Sperrzeit und Bolusbedarf.
  • Seite 166 Boli verabreicht werden, wird diese Zeit verkürzt. Um alle für die aktuelle Infusion programmierten Parameter anzuzeigen, einschließlich der Rate in ml/h, drücken Sie auf dem Läuft-Bildschirm View/Edit  System Ansicht  Infusionswerte Weitere Informationen finden Sie unter Anzeigen der Systemparameter Seite 211. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 167 > S o s t a r t e n S i e e i n e n e ue PC E A- I n f u si o n m it e i n er M e d i k a m e n t e nd a t e nb a nk: Überprüfen Sie in der Statusleiste, ob sich die Pumpe im Modus „Epidural“...
  • Seite 168 Wird keine Liste der verfügbaren Medikamentenprofile angezeigt, fahren Sie fort mit Schritt auf Seite So starten Sie eine neue PCEA-Infusion ohne die ) und setzen die Programmierung ab hier fort. Medikamentendatenbank Weitere Informationen zur Medikamentendatenbank finden Sie unter Kapitel 9: Med.datenbank auf Seite Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 169: Modus Pcea: Aktionen Bei Laufender Infusion

    Modus PCEA: Aktionen bei laufender Infusion Während einer PCEA-Infusion können folgende Aktionen ausgeführt werden: ..............Aktualisieren der Infusionsparameter Verabreichen eines Bolus durch den Arzt ............... Anhalten von Infusionen ..................................Abbrechen von Infusionen Sperren des Bildschirms ..................Aktivieren der Patientensperre ................
  • Seite 170 Zum Bestätigen und Speichern der Einstellungen drücken Sie auf OK . Um zum Bildschirm Pause zurückzukehren ohne die Änderungen zu speichern, drücken Sie auf Zurück . Drücken Sie dann auf dem Bildschirm Achtung auf OK . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 171 Verabreichen eines Bolus durch den Arzt Ärzte mit der Autorisierungsebene „Hoch“ können Boli mit einem beliebigen Volumen (innerhalb des festgelegten Sicherheitsbereichs) verabreichen. Ein Bolus durch den Arzt kann nur verabreicht werden, während die Infusion läuft. Die Sperrzeit wird nach einer Arzt-Bolusverabreichung zurückgesetzt.

  • Seite 172: Modus „Epidural Intermittierend

    125 ml/h oder 200 ml/h verabreicht und in regelmäßigen Intervallen oder Zyklen wiederholt werden. Das Dosisintervall ist die Frequenz, in der die intermittierende Dosis verabreicht wird. Bei Bedarf kann die Verabreichung einer kontinuierlichen Rate zwischen intermittierenden Dosen programmiert werden. Abbildung 5.8. Flussprofil „Epidural Intermittierend“ Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 173 Die Sapphire Pumpe kann auch für die Unterstützung von PIEB (Programmed Intermittent Epidural Boluses, Programmierte intermittierende Epidural-Boli) konfiguriert werden. Wenn dies aktiviert ist, steht die Option zum Hinzufügen von PCEA auf dem Bildschirm Start zur Verfügung. Beachten Sie, dass eine epidural intermittierende Infusion in jedem Fall mit einer intermittierenden Dosis startet.
  • Seite 174 Bolusbedarf können zwischen 0,1 und 30 ml/h liegen. Die Mindestzeit, die zwischen dem Ende eines Bolusbedarfs und Bolussperre dem Anfang des nächsten Bolusbedarfs vergehen muss. Nach Ende einer Bolus-Zufuhr wird der nächste Bolusbedarf nach Ende der Sperrzeit verfügbar. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 175: Starten Einer Epidural Intermittierenden Infusion

    Parameter Beschreibung/Hinweise Bolus pro 1 Std. Die maximale Bolusanzahl ODER die maximale Dosis, die in einem (oder 4 Std.) Zeitraum von einer Stunde (oder 4 Stunden) verabreicht werden ODER kann. (Benutzer mit dem Autorisierungscode „Hoch“ können den Gesamtdosis pro 1 Std. Parameter auf 1 Stunde oder 4 Stunden setzen.) (oder 4 Std.) * Nur anwendbar bei einer Programmierung von Epidur.
  • Seite 176 Ja : Weiter mit Schritt • Nein : Weiter mit Schritt Geben Sie auf dem Bildschirm Körpergewicht über die Tastatur das Körpergewicht ein  OK . Wählen Sie auf dem Bildschirm Dosisrateneinheiten die entsprechenden Dosisrateneinheiten aus. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 177 Geben Sie über die Tastatur den VTBI -Wert ein  OK . Geben Sie über die Tastatur die Intermittierende Dosis  OK . Geben Sie über die Tastatur das Dosisintervall ein  OK . Geben Sie über die Tastatur den Wert für Kontin. Rate ein  OK . Die kontinuierliche Rate kann auf 0 eingestellt werden.
  • Seite 178 Überprüfen Sie in der Statusleiste, ob sich die Pumpe im Modus „Epidural“ befindet. Weitere Informationen zum Ändern der Infusionsmodi finden Sie unter Infusionsmodus auswählen auf Seite 70. Wählen Sie auf dem Bildschirm Hochfahren die Option Neue Infusion . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 179 Auf dem Bildschirm Arznei Name . • Geben Sie über die Tastatur den Arzneinamen ein und klicken Sie anschließend auf Suchen und fahren Sie mit Schritt fort. Suchen Die Taste kann verwendet werden, um alle verfügbaren Medikamente ohne die Eingabe von Zeichen (Buchstaben, Zahlen oder Symbole) anzuzeigen.
  • Seite 180 Schritt auf Seite So starten Sie eine neue epidurale intermittierende Infusion ohne die Medikamentendatenbank ) und setzen die Programmierung ab hier fort. Weitere Informationen zur Medikamentendatenbank finden Sie unter Kapitel 9: auf Seite 240. Med.datenbank Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 181: Starten Einer Pieb-Infusion

    Starten einer PIEB-Infusion Im Folgenden wird das Programmieren einer epidural intermittierenden Infusion mit PCEA beschrieben. > S o s t a r t e n Si e e i n e n e u e P I E B - I nf us i o n o h ne d i e M ed i k a m e nt en d at en b an k : Stellen Sie sicher, dass sich die Pumpe im Modus „Epidur.
  • Seite 182 VTBI-Gesamtwert. Während der Infusion nimmt das infundierte Volumen zu, während das Gesamtvolumen konstant bleibt. • Sperrzeit : Verbleibende Zeit, bis der nächste Bolus verfügbar ist. Nach Ende der Sperrzeit ändert sich dieser Parameter in Bolus verfügbar. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 183 • Zeit bis Dos. : Verbleibende Zeit bis zum Start der nächsten Dosis (bis zum Ende der Intervallzeit: Dosis Restzeit + Zeit kontinuierliche Rate). Wenn die Infusion angehalten wird (intermittierende Dosis oder kontinuierliche Rate), wird die Zeit bis zur nächsten intermittierenden Dosis angehalten und nicht angezeigt.

  • Seite 184: Modus "Epidural Intermittierend": Aktionen Bei Laufender Infusion

    Um zum Bildschirm „Pause“ zurückzukehren ohne die Änderungen zu speichern, drücken Sie auf Zurück . Drücken Sie auf dem Bildschirm Dosisrate , Kontin. Rate oder VTBI auf Zurück . Drücken Sie dann auf dem Bildschirm Achtung auf OK . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 185 > S o a k t u a l i si e re n S i e Pa r am e t e r m i t h i l f e d e r Fu n k t i o n sta s t e „ V i ew / E d i t “ : Halten Sie die Infusion an ( Anhalten von Infusionen auf Seite ...
  • Seite 186 Der Bildschirm Arzt Bolus wird angezeigt und die Bolus-Zufuhr gestartet. Die konfigurierte Bolusrate gilt für alle während PCEA verabreichten Boli. Die Bolusrate wird vor der Programmierung der Infusion konfiguriert (weitere Informationen finden Sie unter Optionsmenüs im Modus Epidural auf Seite 219). Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 187: Grundlegendes Zur Bedienung Der Infusionspumpe

    Kapitel 6: Grundlegendes zur Bedienung der Infusionspumpe In den folgenden Abschnitten werden Schrittanleitungen und Aktionen beschrieben, die in allen Infusionsmodi zum Starten und Verwalten von Infusionen häufig durchgeführt werden: Starten neuer Infusionen: Tastenkombinationen ..................Fortsetzen von Infusionen nach dem Ausschalten der Pumpe Aktionen bei laufender Infusion ................
  • Seite 188 Behandlung übereinstimmen. Drücken Sie dann auf OK . Stellen Sie zum Starten der Infusion sicher, dass die Klemmen am Verabreichungsset geöffnet sind, und drücken Sie Start . Der Bildschirm Läuft wird angezeigt und die Infusion gestartet. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 189: Verwenden Eines Voreingestellten Programms

    Verwenden eines voreingestellten Programms Mit der Funktion Voreing. Progr. können Sie eine Infusion mit vordefinierten Parametern auswählen. Jeder Infusionsmodus kann bis zu 10 voreingestellte Programme unterstützen. Voreingestellte Programme stehen nur in dem Infusionsmodus zur Verfügung, in dem sie gespeichert wurden. Damit die Option Voreingest.

  • Seite 190: Fortsetzen Von Infusionen Nach Dem Ausschalten Der Pumpe

    Achtung auf Beenden . Der Bildschirm Hochfahren wird angezeigt. Wenn eine Medikamentendatenbank in die Pumpe geladen ist, wird der Bildschirm Klin.Pflegebereich angezeigt. Der Benutzer kann den aktuellen CCA akzeptieren oder ändern. Weitere Informationen finden Sie unter Klin. Pflegebereich (CCA) auf Seite 241. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 191: Aktionen Bei Laufender Infusion

    Aktionen bei laufender Infusion In den folgenden Abschnitten werden Schrittanleitungen beschrieben, die während einer Infusion häufig durchgeführt werden: ..................Anhalten von Infusionen Abbrechen von Infusionen ..................Sperren des Bildschirms ..................................Aktivieren der Patientensperre Anhalten von Infusionen Mit der Funktion „Pause“ wird die Infusion vorübergehend gestoppt. Infusionen können mit der Funktionstaste Pause anford.

  • Seite 192: Abbrechen Von Infusionen

    > S o h a l t e n S ie e i n e I n f u si o n a n u nd b e en d en s i e: Drücken Sie unten auf der Pumpe auf die Taste Stop . Drücken Sie in der Symbolleiste auf Stoppen . Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 193 Drücken Sie in der Symbolleiste des Bildschirms Achtung auf Infusion stoppen . Die Infusion kann nach dem Beenden nicht fortgesetzt werden. Wenn eine Medikamentendatenbank in die Pumpe geladen ist, wird der Bildschirm Klin.Pflegebereich angezeigt. Der Benutzer kann den aktuellen CCA akzeptieren oder ändern. Weitere Informationen finden Sie unter Klin.

  • Seite 194: Sperren Des Bildschirms

    Bildschirmsperre nicht zur Verfügung. Sie können Infusionen durch Stop Drücken der Taste anhalten. (Siehe auch So halten Sie eine Infusion mit der Taste Stop an auf Seite 190.) ON/OFF Zum Ausschalten der Pumpe halten Sie die Taste (Ein/Aus) 5 Sekunden lang gedrückt. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 195: Beenden Von Infusionen

    > S o a k t i v i ere n Si e d i e P a t i e nt en s p e r re : Drücken Sie in der Symbolleiste des Bildschirms Läuft auf Sperren . Wählen Sie auf dem Bildschirm Sperropt.
  • Seite 196 Wenn eine Medikamentendatenbank geladen ist und CCA während der zuvor laufenden Infusion geändert wurde, wird ein Achtung-Bildschirm angezeigt, der Sie auffordert, den neuen CCA zu bestätigen. Weitere Informationen finden Sie unter auf Seite 241. Klin. Pflegebereich (CCA) Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 197: Menü „Option ": Konfigurieren

    Symbolleiste des Bildschirms Hochfahren auf die Funktionstaste Option. Der Bildschirm Option bietet Zugriff auf alle Konfigurationen und Einstellungen der Sapphire Pumpe (nicht auf die Einstellungen einer spezifischen Infusion). Des Weiteren kann der Benutzer in diesem Bildschirm Komponenten testen und Parameter der Pumpe (nicht der Infusion) anzeigen (z.

  • Seite 198: Einstellen Des Infusionsmodus

    Einstellen des Infusionsmodus Die Sapphire Pumpe ist ein Gerät für mehrere Plattformen und kann in verschiedenen Modi betrieben werden. In jedem Infusionsmodus sind spezifische Optionen verfügbar. Der aktuelle Modus wird rechts in der Statusleiste angezeigt. Das Einstellen des Infusionsmodus erfolgt im Menü Option . Zum Ändern des Infusionsmodus muss der Benutzer über den Autorisierungscode „Hoch“...

  • Seite 199: Verwalten Der Konfigurationseinstellungen

    Verwalten der Konfigurationseinstellungen In den folgenden Abschnitten wird beschrieben, wie die Konfigurationseinstellungen der Pumpe angezeigt und aktualisiert werden: ................   Verwalten der Alarmeinstellungen Konfigurieren der Audioeinstellungen ..............  Konfigurieren der allgemeinen Einstellungen ............  ................  Definieren regionaler Parameter Testen der Systemfunktion ...................
  • Seite 200 Infusion in Minuten, zu der ein Alarm Anschließend wählen Sie Infus. vor Ende ausgegeben wird. 1 Min. 3 Min. 5 Min. Hinweis: Der Alarm „Infus. vor 10 Min. oder Ende“ wird nur einmal während einer Behandlung ausgelöst. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 201: Zum Ändern Von Parametern (Auf Dem Bildschirm "Alarme")

    Zum Ändern von Parametern (auf dem Option Beschreibungen/Hinweise Bildschirm „Alarme“) Alarmlautst. Stellt die Lautstärke des Lautsprechers Alarmlautst. Wählen Sie für das akustische Alarmsignal ein. Maximum Wählen Sie dann Maximum Zur Auswahl stehen oder Minimum oder Minimum Wenn die Option auf Minimum gesetzt ist, werden Meldungen nur als visuelles Signal ausgegeben.
  • Seite 202 Wird die Okklusion nicht innerhalb von 40 Sekunden gelöscht, oder wenn der Benutzer entscheidet, den Prozess zu verlassen, wird der Alarm Ausgangsstromokklusion aktiviert (erscheint innerhalb von wenigen Sekunden). Ein automatischer Neustart bei Okklusion kann pro Stunde bis zu fünfmal auftreten. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 203: Konfigurieren Der Audioeinstellungen

    Konfigurieren der Audioeinstellungen Im Menü Audioeinstellungen können Sie Audio-relevante Pumpeneinstellungen anzeigen und ändern. Nur Benutzer mit der Autorisierungsebene „Hoch“ oder „Techniker“ haben Zugriff auf dieses Menü. > S o g re i f e n S i e a u f d a s M e n ü „ Au d i o e i n st e l l u n g e n “ z u: •...

  • Seite 204: Konfigurieren Der Allgemeinen Einstellungen

    . Wählen Sie den die Pumpe eingestellt werden soll. entsprechenden klinischen Wird nur angezeigt, wenn eine Pflegebereich. Auf dem Medikamentendatenbank geladen ist. Bildschirm Achtung drücken Weitere Informationen finden Sie unter Klin. Pflegebereich (CCA) auf Seite 241. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 205 Zum Ändern von Parametern (auf dem Option Beschreibungen/Hinweise Bildschirm „Allg. Einstell.“) Hochfahr-Konfig. Einstellung der Konfiguration des Siehe auch Hochfahren-Bildschirms. Weitere Hochfahren-Konfigurationsmenü Informationen finden Sie unter auf Seite 207. Hochfahren-Konfigurationsmenü Seite 207. Autoris.-Ebene Autorisierungsebe Stellt die Autorisierungssperrebene Wählen Sie der Pumpe ein. Weitere Informationen aus.
  • Seite 206 PCA-, PCEA- oder zwischen PIEB-Infusion gestartet wird, die zu wechseln. Patientenboli enthält. Die Erinnerung: • Weist an, den Bolus-Griff direkt an die Pumpe anzuschließen. • Überprüft die Funktionalität – die Pumpe erkennt den Bolusdruck. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 207 Zum Ändern von Parametern (auf dem Option Beschreibungen/Hinweise Bildschirm „Allg. Einstell.“) Auto. P.-Sperre Aktiviert/deaktiviert die Patientensperre, Auto. Wählen Sie die Zeile eine Sicherheitsfunktion, bei der ein P.-Sperre , um zwischen Passwort eingegeben werden muss, zu wechseln. um Parameter zu ändern. Wenn die Option aktiviert ist, wird die Patientensperre automatisch beim Starten einer Infusion aktiviert...

  • Seite 208: Definieren Regionaler Parameter

    > S o g re i f e n S i e a u f d a s Me n ü „Re g i o n a l “ z u: • Drücken Sie in der Symbolleiste des Bildschirms Hochfahren auf Option. Anschließend wählen Sie Pumpenkonfiguration und drücken Sie auf Regional. Im Folgenden wird das Konfigurieren von Einstellungen des Menüs Regional beschrieben. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 209 > S o s t e l l en S i e d a s D a t u m e i n : Wählen Sie das Feld Dat . Geben Sie über die Tastatur Werte (jeweils 2 Ziffern) für Tag, Monat und Jahr ein. (Bei der Verwendung des US-amerikanischen Formats ist die Reihenfolge Monat, Tag und Jahr.) Zum Bestätigen der neuen Einstellungen drücken Sie auf OK .

  • Seite 210: Testen Der Systemfunktion

    Die grüne (Betriebs-)LED leuchtet. • Aus: Die grüne (Betriebs-)LED leuchtet nicht. • Klappensensor Geschl: Die Sicherheitstür ist geschlossen. • Offen: Die Sicherheitstür ist geöffnet. • Bolus-Griff Gelöst: Der Griff wird nicht gedrückt. • Gedr. Der Griff wird gedrückt. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 211: Menü „Ans

    Menü „Ans.“ Das Menü Ans. bietet Zugriff auf aktuelle Pumpeneinstellungen und Ereignislisten, die vom System überprüft werden. Hauptkategorien sind: Kategorie Beschreibung/Hinweise System Ansicht Zeigt die aktuellen Systemeinstellungen an und ermöglicht das Aktualisieren ausgewählter Einstellungen. Weitere Informationen finden Sie unter Anzeigen der Systemparameter auf Seite 211.

  • Seite 212: Anzeigen Der Systemparameter

    Autorisierung muss ein Passwort eingegeben werden. Aktuelle CCA Der aktuelle klinische Pflegebereich, wie vom Benutzer vorausgewählt, und für die aktuelle Infusion verwendet. Wird nur angezeigt, wenn eine Medikamentendatenbank geladen ist. Weitere Informationen finden Sie unter Klin. Pflegebereich auf Seite 241. (CCA) Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 213 Einstellung Beschreibung/Hinweise Nächst. CCA Der nächste klinische Pflegebereich wird erst angezeigt, wenn die Medikamentendatenbank geladen ist und der Benutzer den klinischen Pflegebereich während einer Infusion geändert hat. Hinweis: Der nächste klinische Pflegebereich wird erst angezeigt, nachdem die Infusion fertig ist. Nur während einer aktiven Infusion oder im Standby-Modus zutreffend.
  • Seite 214 Verabreichungssets bei einer automatischen Vorbereitung verwendet wird. Der akzeptable Bereich liegt zwischen 2 und 25 ml. Akkustatus Der ungefähre Prozentsatz des aktuellen Akkuladestands. 100 % 75 % 50 % 25 % Mögliche Werte sind Akku schwach Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 215 Einstellung Beschreibung/Hinweise Die Standard-KVO-Rate, die für den aktuellen Infusionsmodus eingestellt ist. Der Parameter ist für den intermittierenden oder epidural intermittierenden Modus nicht relevant (hier ist das KVA gleich dem KVO/der kontinuierlichen Rate, die für die Infusion programmiert sind). Bolusrate Die Standardbolusrate, die für den aktuellen Infusionsmodus eingestellt ist.

  • Seite 216: Anzeigen Des Ereignisprotokolls

    Das Ereignisprotokoll ist nach Zeit sortiert, wobei das aktuelle Ereignis an erster Stelle steht. Jedem Ereignis ist ein bestimmter Code zugeordnet. (Der Code für den Alarm Pumpe unbeaufs. lautet bspw. 18.) Der Code wird im Ereignisprotokoll neben der Zeit des Ereignisses aufgeführt. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 217: Anzeigen Der Bolushistorie

    Wenn die Zeile eines Ereignisses ausgewählt wird, werden im Feld Ereignis Info der vollständige Zeitstempel des Ereignisses (Datum und genaue Uhrzeit) sowie eine kurze Beschreibung des Ereignisses angezeigt. Wenn die Pumpe ausgeschaltet ist, oder wenn ein Stromausfall auftritt, wird die Abschaltung der Pumpe als Ereignis (mit Zeitstempel) registriert, und das Ereignisprotokoll wird gespeichert.
  • Seite 218 Wird nur angezeigt, wenn Epidur. Intermitt. mit PCEA programmiert wird. Letzte Infusion wiederholen Bei Verwendung der Option (für denselben Patienten) werden die Bolushistorie und die Sperrzeit nicht gelöscht. Stattdessen setzen sie die Zählung von der vorhergehenden Infusion fort. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 219: Verwenden Der Optionen In Speziellen Modi

    Verwenden der Optionen in speziellen Modi In den folgenden Abschnitten werden Optionen beschrieben, die nur in den Infusionsmodi PCA und Epidural zur Verfügung stehen: ..................  Menü „PCA-Optionen“ Optionsmenüs im Modus Epidural ................   Menü „PCA-Optionen“ Der Zugriff auf den Bildschirm PCA-Optionen erfolgt über das Menü Option , wenn die Pumpe sich im PCA-Infusionsmodus befindet.

  • Seite 220: Optionsmenüs Im Modus Epidural

    Nur Bolus – umfasst nur Patienten-Boli und keine kontinuierliche Rate ohne Boli (Arzt Bolus und Initialdosis können verabreicht werden) • Kontinuierlich mit Bolus – ermöglicht dem Benutzer, kontinuierliche und Patienten-Boli zu programmieren (welches davon, ist optional) Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 221 Parameter Beschreibung/Hinweise Dosisrate Die Rate, mit der eine intermittierende Dosis verabreicht wird. (nur Epi. Int.-Modus) Optionen sind 125 oder 200 ml/h. Die Standardrate beträgt 125 ml/h. Limit-Zeitint. Gibt den Zeitraum an, auf den der Dosislimittyp angewendet wird (während der ausgewählten Zeit sind die verabreichten Boli auf entweder die maximale Anzahl oder das maximale Volumen begrenzt).
  • Seite 222 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 223: Erweiterte Funktionen

    Verwenden der Funktion „Neuer Patient“ .............. Verwalten von Autorisierungsebenen Die Patientensicherheit kann erhöht werden, indem die Sapphire Pumpe auf eine von vier Autorisierungsebenen eingestellt wird. Die Autorisierungsebenen kontrollieren den Zugriff auf die Programmierungsoptionen der Pumpe. Jede Ebene bietet den Benutzern Zugriff auf eine andere Gruppe von Pumpenaktionen und Programmierungsoptionen.
  • Seite 224 Infusionen mit der Funktion „Neue Infusion“ starten Parameter anzeigen/bearbeiten Menü „Pumpenkonfig.“ verwenden Erstellen/bearbeiten von voreingestellten Programmen (dafür wird ein eindeutiges Passwort benötigt) Verwendung aller PCA-, PCEA- und PIEB-Optionen Infusionsmodus ändern (erfordert erneute Eingabe des Passworts) Arzt Bolus Techniker Alle Aktionen Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 225: Einstellen Der Autorisierungssperrebenen

    Wenn die Pumpe ausgeschaltet ist, wird die Einstellung der Autorisierungssperrebene gespeichert. Beim Wiedereinschalten der Pumpe ist daher die zuletzt eingestellte Sperrebene aktiv. Wenn die Pumpe im Technikermodus ausgeschaltet wird, kehrt die Pumpe zu der Autorisierungssperrebene „Hoch“ zurück. Die aktuelle Autorisierungssperrebene kann im Menü Option angezeigt werden. Bei laufender Infusion kann auch über den Bildschirm Läuft auf die Sperrebene zugegriffen werden.
  • Seite 226 Drücken Sie in der Symbolleiste des Bildschirms Achtung auf OK . Um das Menü Option zu verlassen, drücken Sie auf Beenden . Patienten, Heimanwender oder andere nicht autorisierte Personen dürfen die Passwörter für die Autorisierungsebenen „Mittel“, „Hoch“ oder „Techniker“ nicht kennen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 227: Erneutes Eingeben Des Passworts

    Erneutes Eingeben des Passworts Die Sapphire Pumpe ist so konzipiert, dass nur die Änderung von solchen Parametern und Aktionen zulässig ist, deren Autorisierungsebene aktuell eingestellt ist, und ein unbeabsichtigtes Ändern nicht möglich ist. Vor der Durchführung der folgenden Aktionen wird der Benutzer aus Sicherheitsgründen aufgefordert, sein Passwort für die Ebene „Hoch“...

  • Seite 228: Erstellen Und Bearbeiten Voreingestellter Programme

    > S o e r s t e l l e n S i e e in n e u es vo rei n g es t e l l t e s P rog r a m m : Überprüfen Sie in der Statusleiste, ob die Pumpe sich im gewünschten Infusionsmodus befindet. Wählen Sie auf dem Bildschirm Hochfahren die Option Voreing. Progr. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 229 Drücken Sie in der Symbolleiste auf Neue erstellen . Geben Sie über die Tastatur das entsprechende Passwort ein und drücken Sie auf OK . Geben Sie mithilfe der Tastatur eine aussagekräftige Bezeichnung für das neue Programm ein. • Zur Eingabe des zweiten Zeichens einer Taste drücken Sie die Taste zweimal. (Drücken Sie dreimal, um das dritte Zeichen einzugeben, usw.) •...
  • Seite 230 , bis alle relevanten Parameter wie erforderlich aktualisiert sind. Überprüfen Sie die auf dem Bildschirm angezeigten Parameter. Vergewissern Sie sich, dass die Parameter mit der verordneten Behandlung übereinstimmen. Drücken Sie dann auf OK . Das Programm ist gespeichert. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 231: Verwenden Der Funktion Verzögern

    > S o l ö sc h en S i e ei n vo re i ng e ste l l t e s P rog r a m m : Überprüfen Sie in der Statusleiste, ob die Pumpe sich im gewünschten Infusionsmodus befindet.
  • Seite 232 • VTBI: Verbleibendes zu infundierendes Volumen. Dieser Parameter bleibt über den gesamten Standby-Zeitraum konstant. • VI / Gesamt: Das Volumen in der aktuellen Infusion bzw. der programmierte VTBI-Wert. Diese Parameter bleiben über den gesamten Standby-Zeitraum konstant. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 233 • Restzeit: Verbleibende Zeit bis zum Ende der aktuellen Infusion. Dieser Parameter bleibt über den gesamten Standby-Zeitraum konstant. Während des Standby-Zeitraums ist der Alarm Kein Bediener nicht aktiv. Um alle für die aktuelle Infusion programmierten Parameter View/Edit  anzuzeigen, drücken Sie auf dem Standby-Bildschirm System Ansicht ...
  • Seite 234 Drücken Sie auf Ja Start m. Verzögerung . Die Infusion startet mit einer KVO-Rate. Wenn die Verzögerung abgelaufen ist, startet sofort die programmierte Infusion. Durch Drücken auf Start während der Verzögerung kann die Infusion sofort gestartet werden (die Verzögerung wird überschrieben). Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 235 • KVO nicht verwenden: Drücken Sie auf Nein Start m. Verzögerung . Auf dem Bildschirm Startverzög. erscheint „Kein KVO“ im Feld Rate , und der Countdown für die Verzögerung wird im Feld Zeit angezeigt. Um die Verzögerung zu überschreiben, drücken Sie in der Symbolleiste auf Verzög überspr Drücken Sie dann auf dem Bildschirm Start auf Start.

  • Seite 236: Verwenden Der Funktion „Neuer Patient

    Verwenden der Funktion „Neuer Patient“ Bei der Sapphire Pumpe können Sie Infusionen einem bestimmten Patienten zuordnen. Wenn die Funktion „Neuer Patient“ aktiviert ist und eine „Neue Infusion“ oder ein voreingestelltes Programm ausgewählt wurde, wird der Bildschirm Neuer Patient angezeigt und Sie werden aufgefordert, anzugeben, ob die zu programmierende Infusion für einen neuen Patienten bestimmt ist.

  • Seite 237: Überwachung Des Infundierten Kumulierten Volumens (Schichtsumme)

    VI wurde, wird ebenfalls erfasst. Die Sapphire Pumpe zeigt während einer Startverzögerung auch das infundierte Volumen für die aktuell laufende Infusion (VI) an, einschließlich gegebenenfalls KVO. Diese VI wird nur auf dem Bildschirm Läuft sowie in der Meldung nach Abschluss der Infusion angezeigt.

  • Seite 238: Löschen Kumuliertes Vi

    Wenn die Funktion Neuer Patient aktiviert ist – Immer wenn ein neuer Patient identifiziert wird ( Hinweis: Letzte Inf. wiederh. ist für denselben Patienten vorgesehen. Das bedeutet, bei Verwendung der Tastenkombination Letzte Inf. wiederholen kann kein neuer Patient identifiziert werden). Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 239 • Der Benutzer löscht das kumulierte VI • Während der Infusion über den Bildschirm View/Edit . Damit wird das infundierte Gesamtvolumen für alle einem bestimmten Patienten zugeordneten Infusionen auf 0 ml zurückgesetzt Datum und Uhrzeit, wann das kumulierte VI gelöscht wurde, wird erfasst und kann im Menü...
  • Seite 240 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 241: Med.datenbank

    Die Medikamentendatenbank kann anhand des Medikamentendatenbanknamens und des Veröffentlichungsdatums identifiziert werden. Beide Informationen werden im Menü System Ansicht angezeigt. Darüber hinaus wird der Medikamentendatenbankname auf der Sapphire Pumpe angezeigt, wenn die Pumpe eingeschaltet wird. Die Medikamentendatenbank trägt zur Verringerung von Fehlern bei und sorgt somit für eine sicherere Praxis.

  • Seite 242: Klin. Pflegebereich (Cca)

    Die Auswahl des klinischen Pflegebereichs steht in den folgenden Fällen zur Verfügung: • Wenn die Pumpe eingeschaltet wird • Wenn die Pumpe im Leerlauf ist, über das Menü Allgemeine Einstellungen • Während einer laufenden Infusion (der ausgewählte klinischen Pflegebereich wird angewendet, nachdem die Infusion fertig ist) Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 243: Auswahl Eines Klinischen Pflegebereichs, Wenn Die Pumpe Eingeschaltet Ist

    Der Name des ausgewählten klinischen Pflegebereichs wird in der Statusleiste über der Bildschirmüberschrift angezeigt. Auswahl eines klinischen Pflegebereichs, wenn die Pumpe eingeschaltet ist Wenn eine Medikamentendatenbank geladen wird, wird eine Meldung angezeigt, die den Benutzer auffordert, den aktuellen klinischen Pflegebereich zu akzeptieren oder zu ändern.

  • Seite 244: Auswahl Eines Klinischen Pflegebereichs In Den Allgemeinen Einstellungen

    > Ä nde rung ei nes kl inis chen Pfl egeb ereic hs währen d eine r l aufe nde n Infu sion: Drücken Sie auf dem Bildschirm Läuft auf View/Edit . Wählen Sie auf dem Bildschirm View/Edit die Option System Ansicht aus Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 245 Wählen Sie die Zeile Aktuelle CCA aus. Wählen Sie auf dem Bildschirm CCA auswählen die Zeile des entsprechenden klinischen Pflegebereichs aus. Zum Anzeigen weiterer klinischer Pflegebereich drücken Sie Weiter Bestätigen Sie auf dem Bildschirm Achtung den ausgewählten klinischen Pflegebereich und drücken Sie anschließend auf OK . Der Bildschirm View/Edit wird angezeigt.

  • Seite 246: So Programmieren Sie Eine Neue Infusion In Der Medikamentendatenbank

    So programmieren Sie eine neue Infusion in der Medikamentendatenbank Wird die Sapphire Pumpe mit einer Medikamentendatenbank geladen, umfasst der Programmiervorgang zusätzliche Schritte: Eingabe des Medikamentennamens, der Medikamentenliste und des Medikamentenprofils. Nach Auswahl des Medikamentenprofils, muss der Benutzer die Infusionsparameter gemäß dem Infusionsmodus eingeben.

  • Seite 247: Wirkstoffliste

    Wirkstoffliste Die gefundenen Medikamente werden auf dem Bildschirm Wirkstoffliste angezeigt. Der Bildschirm Wirkstoffliste zeigt nur Medikamente an, die im aktuellen klinischen Pflegebereich und dem Infusionsmodus verfügbar sind. Sind mehr als 4 Medikamente verfügbar, können Sie über die Taste Weiter weitere Medikamente anzeigen. Med.Profile Die Pumpe zeigt die für das ausgewählte Medikament verfügbaren Profile an.

  • Seite 248: Softlimit

    Er kann einen Schritt zurück gehen und einen neuen Wert eingeben. Abbildung 9.1. Softlimit-Symbol Die aktuelle Infusion Die aktuelle Die aktuelle Infusion überschreitet sowohl das obere Infusion liegt über liegt unter dem als auch das untere Softlimit dem Softlimit Softlimit verschiedener Parameter. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 249 Softlimit-Symbol in der Statusleiste der Sapphire Pumpe angezeigt. > S o k ö n ne n S i e e i n e n S c hr i t t zu r ü c k g e he n u nd e i n e n ne u e n We r t e i n g e b e n : Drücken Sie auf dem Bildschirm Achtung auf Zurück .

  • Seite 250: Aktualisierung Einer Neuen Version Der Medikamentendatenbank

    Zum Bestätigen des geänderten CCA drücken Sie auf OK . Der Bildschirm Hochfahren wird angezeigt. Wenn der Benutzer entscheidet, die Medikamentendatenbank beim Einschalten der Pumpe nicht zu aktualisieren, wird der Aktualisierungsbildschirm beim nächsten Einschalten der Pumpe angezeigt. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 251: Alarme Und Fehlerbehebung

    ....................Fehlerbehebung Überblick über Alarme Die Sapphire Pumpe gibt vier verschiedene Alarmtypen aus. Die Alarmtypen werden gemäß ihrer Auswirkung auf die Infusion kategorisiert. Für alle Alarmtypen werden die Anweisungen zur Vorgehensweise (und falls erforderlich zur Lösung des Problems) auf dem Touchscreen angezeigt.

  • Seite 252: Alarme Der Stufe 1

    Der Alarm „Interner Fehler“ muss von einem autorisierten Wartungstechniker überprüft werden. Alarmbezeichnung Bildschirmüberschrift Angezeigter Text Akku Leer Akku Pumpe wird in 3 Min. autom. ausgeschaltet. Pumpe an Netzstrom anschließen. Interner Fehler Fehler! Pumpe wird in 3 Min. autom. ausgeschaltet. Pumpe zur Wartung einschicken. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 253: Alarme Der Stufe 2

    Alarme der Stufe 2 Dieser Alarmtyp weist einen hohen Schweregrad auf. Wenn ein Alarm der Stufe 2 bei laufender Pumpe auftritt, wird die Infusion automatisch angehalten. Die Pumpe kann durch einen Techniker (unter Verwendung eines Autorisierungscodes für Techniker) wieder aktiviert werden, um die Infusionsdaten abzurufen bzw. das Akkuproblem zu lösen.

  • Seite 254: Alarme Der Stufe 3

    Abbildung 10.1. Beispiel für einen Bildschirm für einen Alarm der Stufe 3 Die folgenden Softtasten stehen bei einem Alarm der Stufe 3 zur Verfügung: • Stumm: Schaltet den akustischen Alarm 2 Minuten lang stumm. • Ton an: Schaltet den akustischen Alarm ein. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 255 • OK: Zeigt den Bildschirm Angeh. an. Die Infusion kann nach der Lösung des Problems fortgesetzt werden. Diese Softtaste wird aktiviert, nachdem Stumm gedrückt wurde. • Spülen: Aktiviert das automatische Vorbereiten. Diese Taste steht nur bei einem Alarm „Luft in Leit.“ zur Verfügung. Alarmbezeichnung Angezeigter Text Luft in Leitung...
  • Seite 256 2. Verabreichungsset ordnungsgemäß eingelegt ist; 3. Leitung nicht abgeknickt ist; 4. keine Okklusion am Ausgangsanschluss vorhanden ist. Wenn alle Okklusionen beseitigt sind, OK zum Fortfahren. Akku reicht nicht Akkuspannung zu niedrig für aktuelle Rate. Pumpe an Netzstrom anschließen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 257: Meldungen

    Meldungen Eine Meldung weist auf eine Situation von mittlerem Schweregrad hin, der Sie sich sobald wie möglich widmen sollten. Wenn eine Meldung angezeigt wird, wird ein akustischen Alarm ausgegeben und die Ursache für die Meldung (sowie die empfohlenen Aktionen, falls relevant) auf dem Touchscreen angezeigt. Um den Audioton einer Meldung stummzuschalten, drücken Sie die Softtaste Stumm .
  • Seite 258 Die Pumpe ist seit <xx> Minuten inaktiv. Systemtemperatur außerhalb des Bereichs. Wenn der Alarm erneut auftritt, einen autorisierten Techniker benachrichtigen. Bitte warten... Mögliche Ausgangsstromokklusion. Es wird versucht, die Pumpe neu zu starten; drücken Sie auf „Beenden“, um den Vorgang abzubrechen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 259: Fehlerbehebung

    Fehlerbehebung In der folgenden Tabelle sind einige häufig auftretende Programmierungsprobleme und deren Lösungen aufgeführt. Problem Mögliche Ursache Lösung Die Programmierung kann Der eingegebene Parameter Überprüfen Sie die nicht abgeschlossen befindet sich außerhalb des Verordnung, und fordern Sie werden. Die Funktionstaste Sicherheitsbereichs, der ggf.

  • Seite 260: Mögliche Ursache

    Der Griff wurde von der Schließen Sie den Bolus-Griff blauen Tasten reagiert Pumpe getrennt oder der wieder an die Pumpe an. nicht. Bolus-Griff mit den blauen Tasten wird verwendet und ist an der Ministation statt an der Pumpe angeschlossen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 261 Problem Mögliche Ursache Lösung Die Bolus-Taste wird Die Funktion Zulässiger • Aktivieren Sie die Einstel- während einer Bolus ist nicht aktiviert. lung Zulässiger Bolus. Dafür kontinuierlichen Infusion ist die Autorisierungsebene nicht in der Symbolleiste „Hoch“ des Technikers angezeigt. erforderlich. Weitere Informationen finden Sie im Wartungshandbuch.
  • Seite 262 Der von dem für die Reduzieren Sie den Rückdruck, unmittelbar nach dem Start Behandlung verwendeten indem Sie entweder den der Infusion ausgelöst. Katheter erzeugte Rückdruck Katheter austauschen oder die ist mit der programmierten Infusionsrate reduzieren. Rate zu hoch. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 263 Problem Mögliche Ursache Lösung Der Bildschirmschoner wird • • Die Bildschirmschonerop- Aktivieren Sie die Bild- nicht angezeigt. tion wurde nicht aktiviert. schirmschoneroption (siehe Konfigurieren der allgemeinen • Einstellungen auf Seite 203) Die Pumpe befindet sich • Der Bildschirmschoner wird nicht in einem entspre- chenden Status.
  • Seite 264 AA-Batte- eingelegt. rien richtig eingelegt sind, und EBM wieder wie beschrieben befestigen. • • Die AA-Batterien sind leer. Das EBM entfernen, die AA-Batterien durch frische AA-Batterien ersetzen und das EBM wie beschrieben wieder befestigen. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 265: Wartung Und Lagerung

    Transport und Lagerung ..................Reinigen und Desinfizieren der Pumpe Die Sapphire Pumpe und all ihre Bestandteile müssen nach jedem Gebrauch gemäß dem Protokoll des Krankenhauses/Gesundheitsdienstleisters für Mehrwegprodukte zuerst gereinigt und dann desinfiziert werden. Im Rahmen der Reinigung und Desinfektion sollte die Pumpe mit einem ®...

  • Seite 266: Reinigung Und Desinfektion: Sicherheitsvorkehrungen

    Vertretern genehmigen lassen. Q Core oder seine lokalen Vertreter teilen Ihnen schriftlich mit, ob und wann diese zusätzlichen Materialien für die Verwendung überprüft werden. Die Pumpe muss vollständig getrocknet sein, bevor sie an die Stromversorgung angeschlossen wird. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 267: Reinigungs- Und Desinfektionsverfahren

    > S o re i n i g e n S i e d i e Pu m p e : Schalten Sie die Pumpe aus und entfernen Sie das Netzkabel aus dem Netzanschluss der Sapphire Pumpe. Verwenden Sie das geeignete Lösungsverhältnis gemäß den Anweisungen des Herstellers.
  • Seite 268 Nach Abschluss des Desinfektionsprozesses muss die Pumpe mindestens für 15 Minuten trocknen. Wischen Sie die Pumpe mit einem sauberen und trockenen Tuch ab. Die Pumpe muss vollständig getrocknet sein, bevor sie an die Stromversorgung angeschlossen wird. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 269: Richtlinien Zum Reinigen/Desinfizieren Spezieller Komponenten Der Pumpe

    Richtlinien zum Reinigen/Desinfizieren spezieller Komponenten der Pumpe In der folgenden Tabelle sind Richtlinien zum Reinigen/Desinfizieren spezieller Komponenten der Pumpe aufgeführt: Komponente Reinigungsempfehlungen LCD-Bildschirm Sorgfältig mit einem ausgewrungenen Schwamm abwischen. Vermeiden Sie ein Verkratzen des LCD-Panels. Stellen Sie sicher, dass keine Flüssigkeit in die Lautsprecheröffnungen gelangt, die sich oben am Panel befinden.

  • Seite 270: Wiederaufbereiten Der Pumpe, Wenn Sie Von Einem Patienten Mehrfach Verwendet Wurde

    Wiederaufbereiten der Pumpe, wenn sie von einem Patienten mehrfach verwendet wurde Wenn die Sapphire Pumpe für einen Patienten mehrfach verwendet wird, müssen die Pumpe und alle ihre Bestandteile zuerst gereinigt und dann mit Isopropyl-Alkohol (70 %) desinfiziert werden. Der Benutzer muss die Pumpe in den folgenden Situationen reinigen und desinfizieren (in der zuerst auftretenden Situation): •...

  • Seite 271: Vorbeugende Wartung

    Beschädigungen, Risse oder Dellen aufweist, senden Sie die Pumpe an den lokalen Vertreter zur Inspektion. Erstkontrolle Überprüfen Sie die Sapphire Pumpe und das Zubehör vor der Verwendung auf Anzeichen einer mechanischen Beschädigung. Bei Anzeichen einer beeinträchtigten Funktion des Systems darf die Pumpe nicht verwendet werden.

  • Seite 272: Alarmtest

    Jahr durch einen autorisierten Anbieter überprüft werden, der die jährliche Zertifizierung durchführt. Weitere Informationen über die jährliche Wartung, die von einem Techniker oder einem zertifizierten Anbieter durchgeführt wird, erhalten Sie im Wartungshandbuch zur Sapphire Infusionspumpe. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 273: Informationen Zur Akkupflege

    Informationen zur Akkupflege Die Sapphire Pumpe kann mit einem Akku betrieben werden, sodass sie im Falle eines Stromausfalls, während des Patiententransports oder bei einer ambulanten Versorgung weiter betrieben werden kann. Das Symbol für den Akkuladestand (oben rechts in der Statusleiste) zeigt die verbleibende Akkukapazität an.

  • Seite 274: Klassifizierung Des Akkus

    Klassifizierung des Akkus Die Norm UL 1642 für Lithiumbatterien stuft den in der Sapphire Pumpe verwendeten Lithiumionenakku wie folgt ein: • Sekundärer Akku (wiederaufladbar) • Austausch durch Techniker Informationen zur Akkusicherheit Beim Arbeiten mit Akkus müssen die unten aufgeführten Sicherheitsmaßnahmen und...

  • Seite 275: Laden Des Akkus

    Laden des Akkus Vor der ersten Verwendung der Sapphire Pumpe muss der Akku mindestens 6 Stunden geladen werden. Der Akku muss außerdem geladen werden, wenn die Pumpeneinheit mindestens 6 Monate nicht an die Stromversorgung angeschlossen war. Der Akku einer gelagerten Pumpe muss mindestens alle 12 Monate aufgeladen werden.

  • Seite 276: Transport Und Lagerung

    Tabelle sind spezielle Empfehlungen für die Bedingungen bei längerfristiger Lagerung aufgeführt. Bedingung Parameter Temperatur -40 ºC (-40 ºF) bis +70 ºC (+158 ºF) Relative Luftfeuchtigkeit 15 bis 95 % RH Luftdruck 50 kPa bis 106 kPa Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 277: Technische Daten

    Kapitel 12: Technische Daten In den folgenden Abschnitten sind die technischen Daten der Pumpe und ihrer Komponenten aufgeführt: ..................... Pumpengenauigkeit Technische Daten der Pumpe ................Durchschnittliches Bolusvolumen nach Okklusion ........................Betriebs- und Umgebungsbedingungen Elektromagnetische Verträglichkeit ............... Pumpengenauigkeit Die folgenden Grafiken und Kurven stammen aus den Prüfverfahren zur Pumpengenauigkeit, die nach der Norm IEC 60601-2-24 durchgeführt wurden.
  • Seite 278 (Hinweis: Bei hohen Rückdruckbedingungen wie beispielsweise bei einer 26G PICC-Leitung mit einer Infusionsrate von 100 ml/Std. kann außerdem eine verminderte Zufuhr auftreten). Externe Faktoren können bei der Sapphire Pumpe, wie bei allen Infusionssystemen, Schwankungen der Rate bewirken. Zu den Bedingungen, die eine Schwankung der Rate verursachen können, zählen: •...

  • Seite 279: Anlauf- Und Trompetenkurven

    Die Anlaufkurven entsprechen der Norm IEC 60601-2-24. Der Pumpmechanismus und seine Änderungen oder externe Faktoren können bei der Sapphire Pumpe, wie bei allen Infusionssystemen, Schwankungen der Rate bewirken. Zu den Bedingungen, die eine Schwankung der Rate verursachen können, zählen: •...
  • Seite 280 Abbildung 12.1. Anlaufkurve einer Verabreichung, in den ersten 2 Stunden der Testphase, 1 ml/h. Abbildung 12.2. Trompetenkurve, 2. Stunde der Verabreichung, 1 ml/h Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 281 Abbildung 12.3. Trompetenkurve, 24. (und letzte) Stunde der Verabreichung, 1 ml/h Abbildung 12.4. Anlaufkurve einer Verabreichung, in den ersten 2 Stunden der Testphase, 25 ml/h. Technische Daten...
  • Seite 282 Abbildung 12.5. Trompetenkurve, 2. Stunde der Verabreichung, 25 ml/h Abbildung 12.6. Trompetenkurve, 24. (und letzte) Stunde der Verabreichung, 25 ml/h Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 283: Technische Daten Der Pumpe

    Technische Daten der Pumpe In der folgenden Tabelle sind die technischen Daten der Pumpe aufgeführt. Parameter Beschreibung Abmessungen 143 x 96 x 49 mm (H x B x T) Gewicht (ohne Akkus) 418 g Pumpenmechanismus Volumetrische Einkanal-Infusionspumpe mit integriertem Drucksensor Infusionsmodi Kontinuierlich (mit und ohne sekundäre Leitung), PCA, Intermittierend, Multi-Step, TPE, Epidural (PCEA, Epidural...

  • Seite 284: Durchschnittliches Bolusvolumen Nach Okklusion

    Ausgangsstromokklusionsalarm sowie das Bolusvolumen nach der Okklusion bei einer Rate von 25 ml/h dargestellt. Parameter Druck 0,4 bar 1,2 bar Durchschnittliches 0,135 ml 0,75 ml Bolusvolumen nach Ausgangsstromokklusion Durchschnittliche Zeit bis zum 38 Sek. 3 Min Ausgangsstromokklusionsalarm * Bei Einzelfehler Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 285: Betriebs- Und Umgebungsbedingungen

    In der folgenden Tabelle sind die durchschnittliche Zeit bis zu einem Ausgangsstromokklusionsalarm bei einer Rate von 0,1 ml/h dargestellt. Parameter Druck 0,4 bar 1,2 bar Durchschnittliche Zeit bis zum 2,5 Stunden 12,5 Stunden Ausgangsstromokklusionsalarm Kommt es zu einer Okklusion (Eingangsstrom oder Ausgangsstrom), muss diese behoben werden, indem das Set vom Patient getrennt und das Verabreichungsset vorbereitet wird.

  • Seite 286: Umgebungsbedingungen Bei Transport Und Lagerung

    Langfristig -20 ºC (-4 ºF) bis +35 ºC (+95 ºF) Empfohlen: 23º ±3 ºC (73º ±5 ºF) Die Lagerung bei niedrigen Temperaturen kann die anfängliche Akkuleistung beeinträchtigen. Die Lagerung bei hohen Temperaturen kann die Akkuleistung herabsetzen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 287 In der folgenden Liste werden die Umweltbedingungen sowie Situationen beschrieben, die beim Betrieb oder der Aufbewahrung der Pumpe zu vermeiden sind: • Standorte mit unzureichender Belüftung • Standorte, an denen Erschütterungen oder Vibrationen auftreten können • Feuchträume oder Standorte, an denen die Feuchtigkeit erheblich ansteigen kann •...

  • Seite 288: Elektromagnetische Verträglichkeit

    CISPR 11 auch in Wohnbereichen sowie in Umgebungen eingesetzt werden, Aussendungen von Klasse B die direkt an das öffentliche Oberschwingungen Niederspannungsnetz zur IEC 610003-3-2 Stromversorgung für Wohnbereiche Aussendungen von Stimmt überein angeschlossen sind. Spannungsschwankungen/ Flicker IEC 61000-3-3 Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 289: Elektromagnetische Störfestigkeit

    Elektromagnetische Störfestigkeit Die Pumpe ist für den Betrieb in der unten beschriebenen elektromagnetischen Umgebung bestimmt. Der Kunde bzw. Benutzer der Pumpe muss gewährleisten, dass sie in einer solchen Umgebung betrieben wird. Störfestigkeits- IEC 60601- Übereinstim- Elektromagnetische prüfungen Prüfpegel mungspegel Umgebung – Leitlinie Entladung statischer ±...

  • Seite 290: Elektromagnetische Störfestigkeit Für Lebenserhaltende Geräte Und Systeme

    Umgebung betrieben wird. Tragbare und mobile Funkgeräte sollten in keinem geringeren Abstand zur Pumpe einschließlich der Leitungen verwendet werden als dem empfohlenen Schutzabstand, der nach der für die Sendefrequenz zutreffenden Gleichung berechnet wird. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 291 Die Feldstärke stationärer Funksender sollte bei allen Frequenzen gemäß einer Untersuchung vor Ort geringer als der Übereinstimmungspegel sein. In der Umgebung von Geräten, die das Symbol tragen, sind Störungen möglich. Elektromagnetische Störfestigkeits- IEC 60601- Übereinstim- prüfungen Prüfpegel mungspegel Umgebung – Leitlinie Leitungsgeführte 3 V/m 150 kHz bis 3 Vrms...

  • Seite 292: Empfohlene Schutzabstände Zu Mobilen Hf-Kommunikationsgeräten

    Um die elektromagnetische Umgebung hinsichtlich stationärer HF-Sender zu ermitteln, sollte eine elektromagnetische Standortaufnahme in Erwägung gezogen werden. Wenn die ermittelte Feldstärke am Standort der Sapphire Pumpe den oben angegebenen Übereinstimmungspegel überschreitet, muss die Pumpe hinsichtlich ihres normalen Betriebs an jedem Anwendungsort beobachtet werden.
  • Seite 293 In der folgenden Tabelle sind die empfohlenen Schutzabstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und der Pumpe aufgeführt (für lebenserhaltende Geräte und Systeme). Für Sender, deren maximale Nennausgangsleistung in obiger Tabelle nicht angegeben ist, kann der empfohlene Schutzabstand d in Meter (m) nach der für die Sendefrequenz zutreffenden Gleichung berechnet werden, wobei p die maximale Nennausgangsleistung des Senders in Watt (W) nach Angabe des Senderherstellers ist.
  • Seite 294 Sendern in den ISM-Frequenzbändern zwischen 150 kHz und 80 MHz und im Frequenzbereich von 80 MHz bis 2,5 GHz verwendet. Dies soll die Wahrscheinlichkeit von Störungen durch mobile/tragbare Kommunikationsgeräte vermindern, falls solche versehentlich in die Patientenbereiche gebracht werden. Benutzerhandbuch zur Sapphire Infusionspumpe...

  • Seite 295: Gewährleistungserklärung

    Kapitel 13: Gewährleistungserklärung Q Core Medical Ltd. (der „Hersteller“) garantiert dem Käufer, der die Sapphire Pumpe direkt vom Hersteller erworben hat (Erstkäufer), dass die Sapphire Infusionspumpe („Sapphire“) – ausschließlich Zubehör – unter sachgemäßen Nutzungsbedingungen für einen Zeitraum von zwei Jahren ab Datum des Erwerbs durch den Erstkäufer frei von Material- und Herstellungsfehlern ist.
  • Seite 296 B. Gewährleistungsbedingungen: Die Gewährleistung für die Sapphire erlischt unter folgenden Bedingungen: 1) Die Sapphire wurde von anderen Personen repariert als dem Hersteller oder einer bevollmächtigen Person. 2) Die Sapphire wurde so modifiziert, dass die Stabilität oder Zuverlässigkeit beeinträchtigt wurde, 3) sie wurde unsachgemäß verwendet oder 4) aus Nachlässigkeit oder Versehen beschädigt.
  • Seite 297 Wartungsinformationen Innerhalb der Gewährleistungszeit darf die Sapphire Pumpe nur von autorisiertem Personal geöffnet werden. Wartung und Reparatur dürfen nur durch einen von Q Core autorisierten Anbieter erfolgen. Für den Fall, dass Ihre Pumpe zu Wartungsarbeiten zurückgeschickt werden muss, müssen Sie eine Rücksendegenehmigung anfordern, indem Sie eine E-Mail an senden oder sich mit dem zuständigen Kundenbetreuer in...
  • Seite 298 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 299 Kontakt für den technischen Support Technische Unterstützung erhalten Sie bei der Vertretung vor Ort.
  • Seite 300 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 301 Diese Seite wurde absichtlich leer gelassen.
  • Seite 302 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 303 Diese Seite wurde absichtlich leer gelassen.
  • Seite 304 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...
  • Seite 305 Diese Seite wurde absichtlich leer gelassen.
  • Seite 306 Diese Seite wurde absichtlich leer gelassen. Benutzerhandbuch zur Sapphire Infusionspumpe...

Inhaltsverzeichnis
