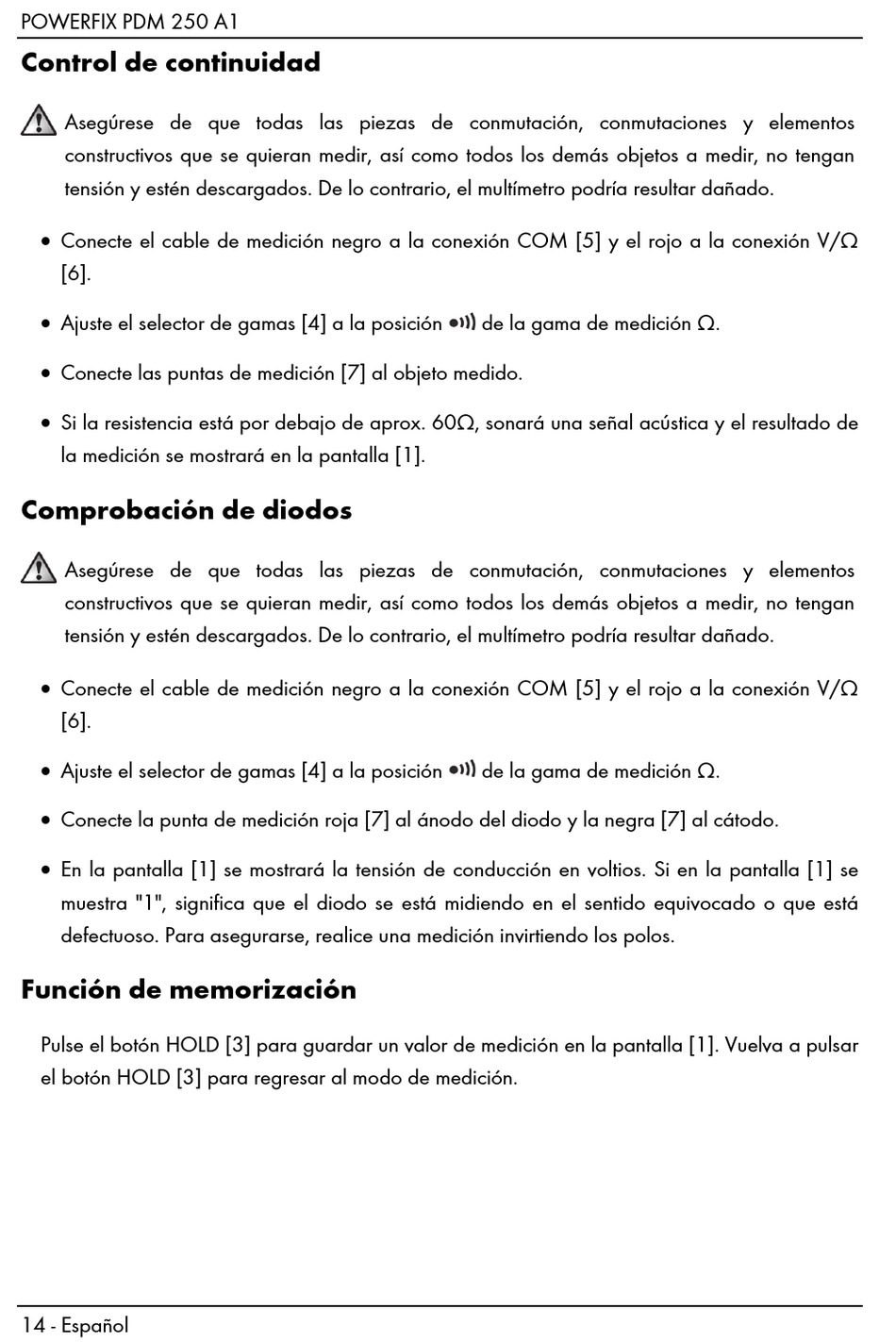

POWERFIX PDM 250 A1

Control de continuidad

Asegúrese de que todas las piezas de conmutación, conmutaciones y elementos
constructivos que se quieran medir, así como todos los demás objetos a medir, no tengan
tensión y estén descargados. De lo contrario, el multímetro podría resultar dañado.
 Conecte el cable de medición negro a la conexión COM [5] y el rojo a la conexión V/Ω
[6].
 Ajuste el selector de gamas [4] a la posición
 Conecte las puntas de medición [7] al objeto medido.
 Si la resistencia está por debajo de aprox. 60Ω, sonará una señal acústica y el resultado de
la medición se mostrará en la pantalla [1].
Comprobación de diodos
Asegúrese de que todas las piezas de conmutación, conmutaciones y elementos
constructivos que se quieran medir, así como todos los demás objetos a medir, no tengan
tensión y estén descargados. De lo contrario, el multímetro podría resultar dañado.
 Conecte el cable de medición negro a la conexión COM [5] y el rojo a la conexión V/Ω
[6].
 Ajuste el selector de gamas [4] a la posición
 Conecte la punta de medición roja [7] al ánodo del diodo y la negra [7] al cátodo.
 En la pantalla [1] se mostrará la tensión de conducción en voltios. Si en la pantalla [1] se
muestra "1", significa que el diodo se está midiendo en el sentido equivocado o que está
defectuoso. Para asegurarse, realice una medición invirtiendo los polos.
Función de memorización
Pulse el botón HOLD [3] para guardar un valor de medición en la pantalla [1]. Vuelva a pulsar
el botón HOLD [3] para regresar al modo de medición.
14 - Español
de la gama de medición Ω.
de la gama de medición Ω.
