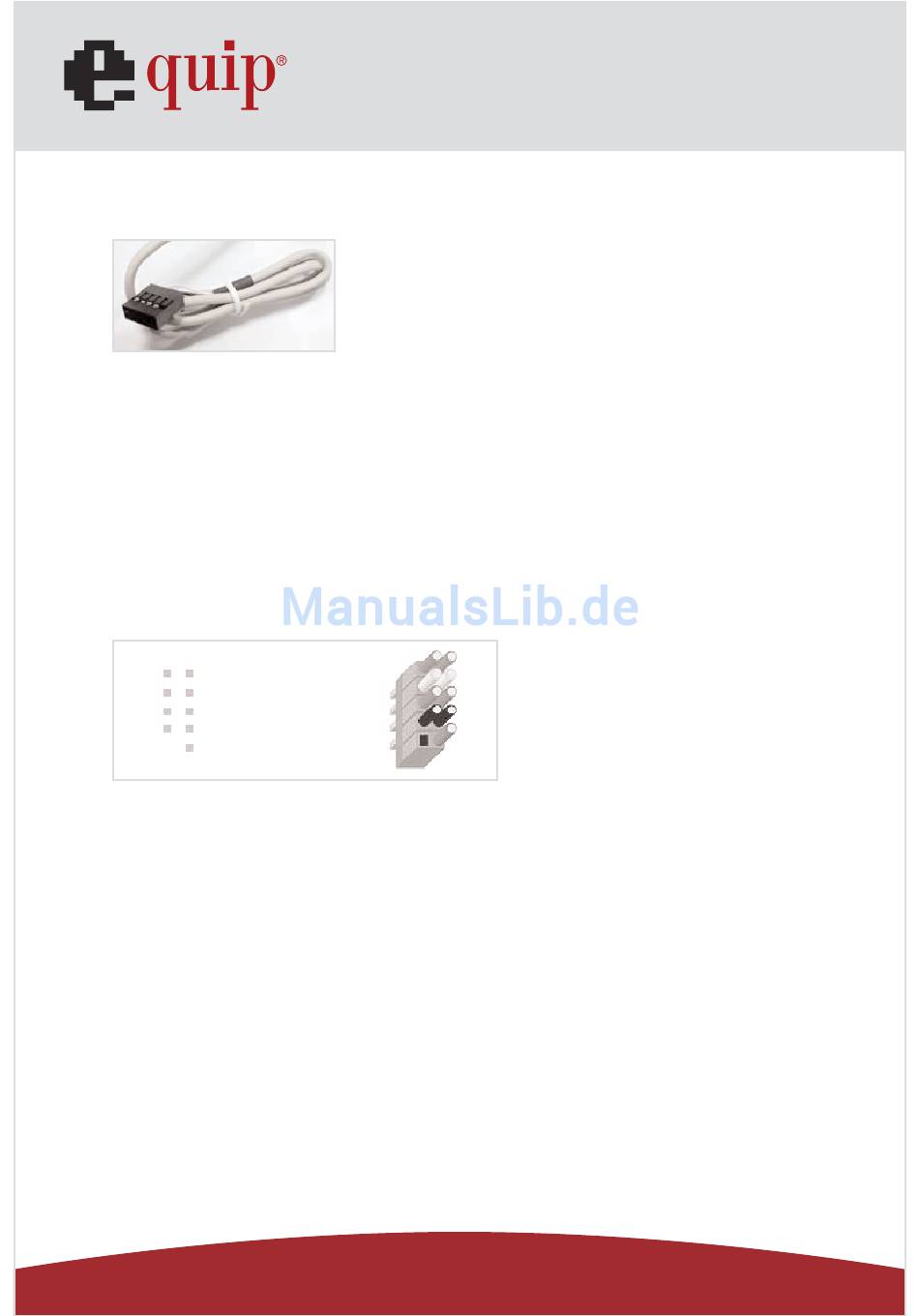

4. 4-poliger USB-Anschlussstecker

Der 4-polige USB-Anschlussstecker muss so auf den USB-Anschluss des Motherboards
gesteckt werden, dass das rote Kabel des Anschlusssteckers mit dem +5VDC-Kontakt ver-
wunden ist.

5. USB-Motherboardanschluss

Die meisten Motherboards verfügen über einen internen USB-Anschluss mit 9 Kontakten
in zwei Reihen (s. Abb.) was zwei USB-Anbindungen ermöglicht.
Pin Assignments
+ 5VDC +5VDC
DATA - DATA -
DATA + DATA +
GND GND
S-GND
red
white
green
black
